Lasery półprzewodnikowe wynaleziono w 1962 r., a w 1970 r. osiągnięto działanie na fali ciągłej z podwójną heterostrukturą, stając się głównym źródłem światła w komunikacji optycznej. System InGaAsP/InP obsługuje niskostratne pasmo komunikacyjne 1300/1550 nm, a technologia MOCVD stała się głównym nurtem produkcji.
Laser półprzewodnikowyskłada się z ośrodka wzmacniającego i rezonatora Fabry’ego-Perota. Inwersja obsadzeń jest realizowana poprzez wstrzykiwanie nośnika, a laser jest generowany poprzez emisję wymuszoną. Odstęp między modami podłużnymi jest określony przez długość wnęki, a blokowanie modów wymaga synchronizacji fazowej wielu modów wzdłużnych
Schemat lasera szerokopasmowego

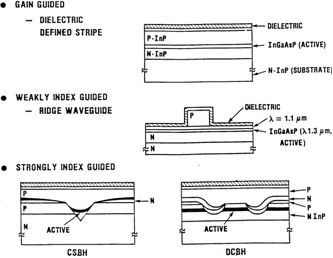

Kilka projektów laserów z wykorzystaniem systemu materiałowego InGaAsP/InP.
Dla pasma komunikacyjnego obejmującego zakres 1300–1600 nm przyjęto system materiałowy InGaAsP/InP. Wzrost epitaksjalny MOCVD umożliwia precyzyjne dopasowanie sieci, co stanowi podstawowy schemat wytwarzania komercyjnych laserów.
Prąd progowy rośnie wykładniczo wraz z temperaturą, a temperatura charakterystyczna T₀ odzwierciedla stabilność temperatury. Modulacja o dużej prędkości opiera się na strukturach o niskiej pojemności i silnym indeksie.
Lasery półprzewodnikowe charakteryzują się niewielkimi rozmiarami i wysoką niezawodnością, działając jako podstawowe źródło światła w komunikacji optycznej, źródłach pomp, drukowaniu i wykrywaniu, wspierając miniaturyzację i integrację ultraszybkich systemów z synchronizacją trybów.
