Wzmacniacz liniowy światłowodowy domieszkowany erbem w paśmie C

Spis treści

1. Wprowadzenie Wzmacniacz liniowy światłowodowy domieszkowany erbem w paśmie C

2. Techniczne Dane techniczne

3. Cechy produktu

4. Typowe zastosowania

5. Szczegóły produktu

6. Informacje dotyczące zamówienia

7. Arkusz danych i arkusz testowy

8. Warunki wyceny i płatność

9. Czas realizacji

10. Uwagi operacyjne i Konserwacja

11. Zapewnienie jakości i Obsługa posprzedażna

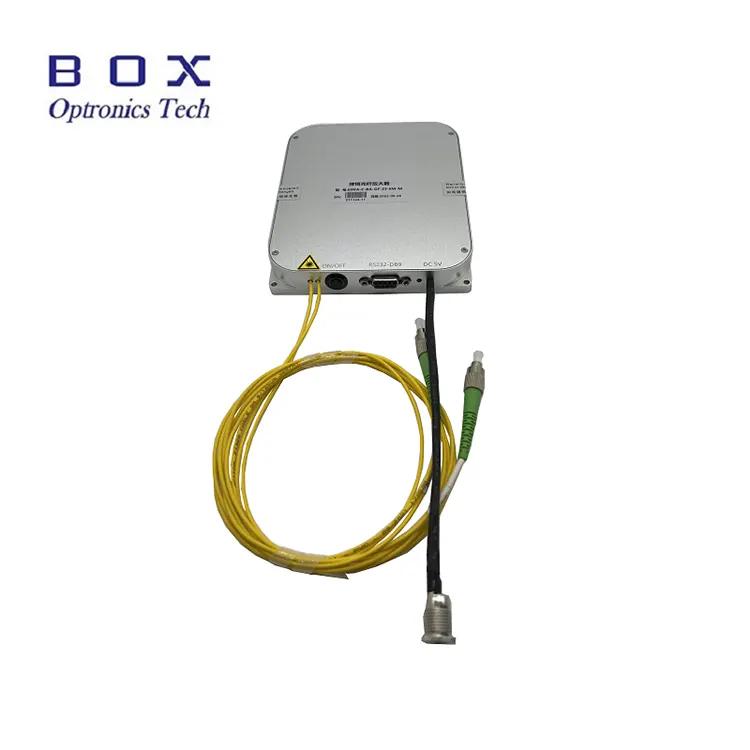

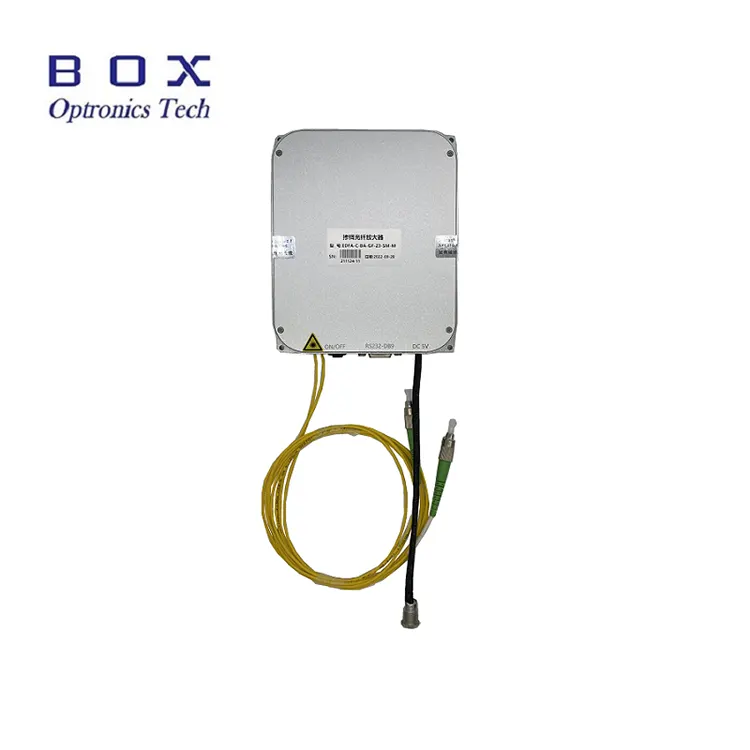

Wprowadzenie produktu

Wzmacniacze liniowe światłowodowe domieszkowane erbem w paśmie C przeznaczony do przekaźników liniowych w laserach światłowodowych lub systemach komunikacji światłowodowej. Mogą być stosowany do wzmacniania mocy sygnałów laserowych w paśmie C 1530 ~ 1565 nm zakres długości fal. Charakteryzują się wysoką mocą 15/17/20/23/25/26dBm i niskim hałas. Polecenia i oprogramowanie są dostarczane do obsługi komputera PC. Podczas korzystania z nich modułów, upewnij się, że powierzchnia końcowa światłowodu jest czysta, uważaj na wejście lasera ograniczeniami i podjąć niezbędne środki ostrożności dotyczące bezpieczeństwa lasera.

Produkt Dane techniczne

Produkt Funkcje

● Szeroki zakres długości fal - 1530 ~ 1565 nm;

● Wysoki zysk czynnik;

● Niski poziom hałasu <5,5dB;

● Wysoka moc wyjściowa 15/17/20/23/25/26dBm opcjonalnie.

Produkt Aplikacje

● Optyczny komunikacja światłowodowa;

● Optyczny czujnik światłowodowy;

● Włókno laser.

Produkt Szczegóły

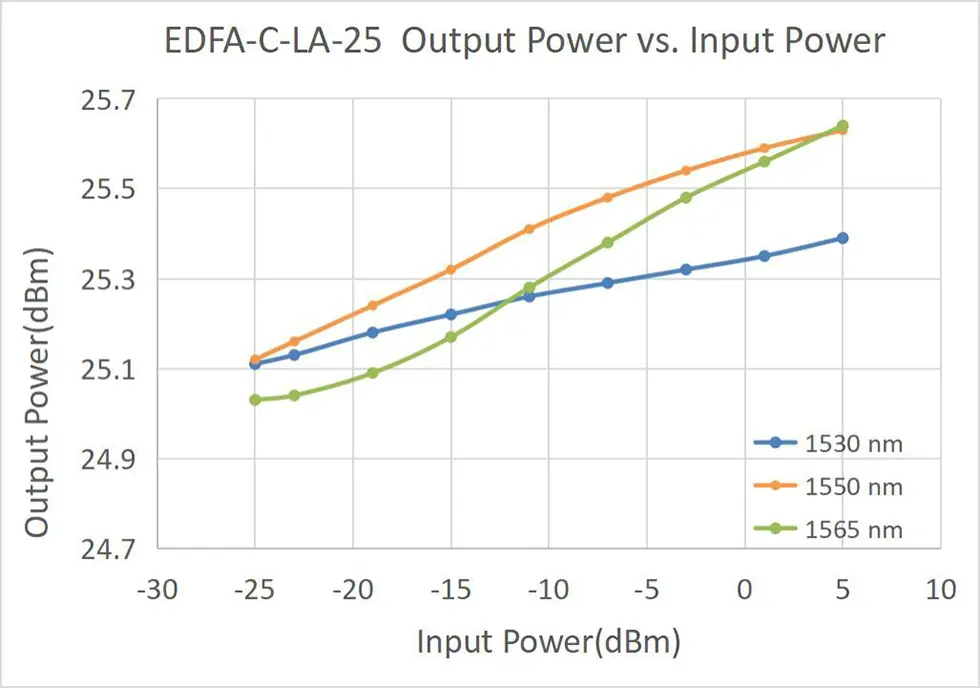

● Typowa krzywa charakterystyczna

Informacje o zamówieniu

np.: EDFA-LA-C-15-SM-M

(Informacje dotyczące zamówienia: włókno liniowe domieszkowane erbem pasma C Wzmacniacz o mocy wyjściowej 15dB, z włóknem SMF-28efiber, pakiet modułów).

W przypadku innych niestandardowych wymagań prosimy o kontakt: sales06@boxoptronics.com

Arkusz danych i Arkusz testowy

Arkusz danych

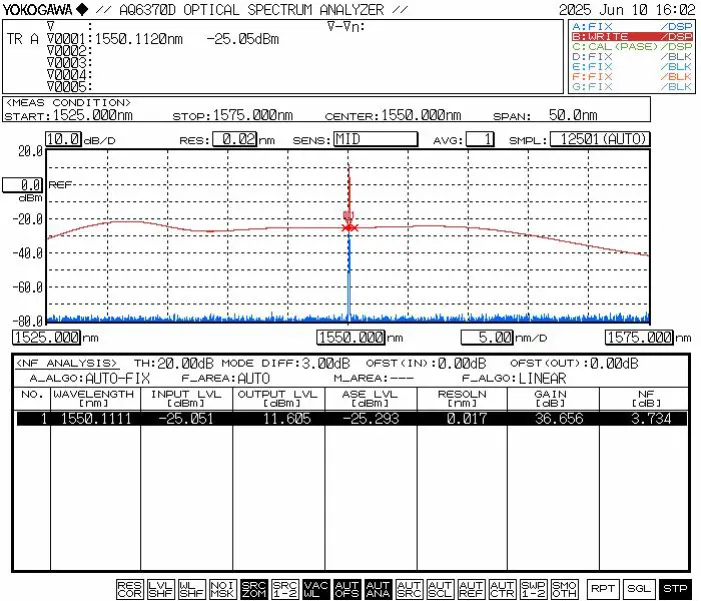

Arkusz testowy

Warunki wyceny i płatność

● Warunki wyceny

(1) EXW:

Jeśli posiadasz konto DHL/UPS/FedEx, Box Optronics sugeruje jego użycie EXW. Wysyłamy za pośrednictwem Twojego konta; nie pobieramy kosztów wysyłki.

(2) DAP:

Jeżeli nie posiadasz konta prosimy o opłacenie kosztów wysyłki z góry produkty.

● Warunki płatności

Dostępne są PayPal i T/T.

Czas realizacji

Produkcja zajmuje około 10-15 dni roboczych. (Jeśli są jakieś w magazynie, będzie szybciej wysłane.)

Międzynarodowa logistyka może zająć 3-5 dni roboczych.

Uwagi operacyjne i Konserwacja

● W przypadku włókien jednomodowych (Hi-1060, PM980, G652D, PM1550 itp.) teoretyczna tolerancja mocy dla światła ciągłego wynosi około 200 mW, gdy powierzchnia końcowa jest czysta. Dlatego modele EDFA o mocy wyjściowej <200 mW mogą podłączyć wyjściowe złącza światłowodowe do innych urządzeń światłowodowych jednomodowych za pośrednictwem ruchome adaptery (kołnierze światłowodowe).

● Nie odłączaj zasilania bezpośrednio, gdy wzmacniacz jest włączony działający.

● Chronić złącza światłowodowe przed kurzem, aby zapobiec spaleniu światłowodu powierzchnia końcowa złącza. Wcześniej wyczyść złącze światłowodowe bezpyłowym papierem do soczewek połączenie, sprawdź je za pomocą inspektora powierzchni czołowej światłowodu i podłącz za pomocą kołnierza dopiero po potwierdzeniu czystości. W przeciwnym razie powierzchnia czołowa złącza światłowodowego może ulec uszkodzeniu ulec poparzeniu po włączeniu lasera. Zapewnij działanie bez użycia lasera, gdy kołnierze łączące i zakładaj osłony przeciwpyłowe, gdy nie są używane.

● Częste podłączanie/odłączanie wyjściowych złączy światłowodowych nie zalecane, ponieważ może to spowodować zanieczyszczenie kurzem, zwiększoną tłumienność wtrąceniową lub spalenie powierzchni czołowej złącza światłowodowego.

● Utrzymuj sprzęt w suchości i przechowuj go w suchym miejscu.

Zapewnienie jakości i Obsługa posprzedażna

● Okres gwarancji:

Bezpłatna naprawa lub wymiana wad niezwiązanych z działalnością człowieka w ciągu 1 rok od zakupu. Płatne usługi serwisowe dostępne po 1 roku.

● Wyłączenia z bezpłatnej gwarancji:

W okresie bezpłatnej gwarancji, bezpłatna naprawa lub wymiana zostaną dostarczone w przypadku usterek spowodowanych problemami z jakością produktu. Jednak Pudełko Optronics zastrzega sobie prawo do odmowy bezpłatnej naprawy w poniższych przypadkach przypadki w okresie gwarancyjnym:

(1) Uszkodzeń spowodowanych czynnikami naturalnymi (np. uderzenie pioruna, kurz) lub wpływy środowiska.

(2) Wadliwe działanie spowodowane niewłaściwą obsługą przez użytkownika.

(3) Oczywiste uszkodzenia fizyczne spowodowane błędem ludzkim.

(4) Nieautoryzowany demontaż, modyfikacja lub naprawa.

(5) Zmienione lub niekompletne etykiety gwarancyjne na obudowie.

(6) Uszkodzenie lub utrata podczas transportu.
