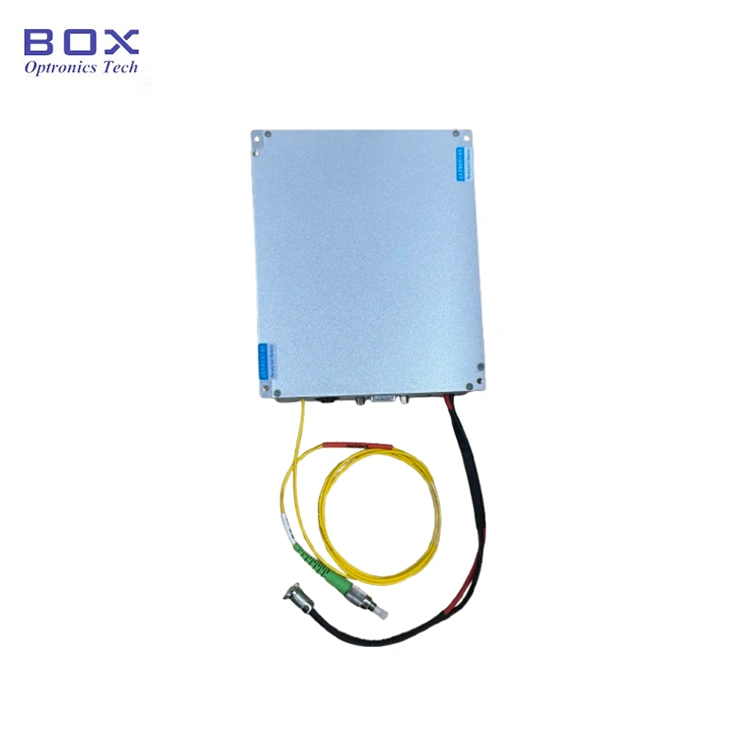

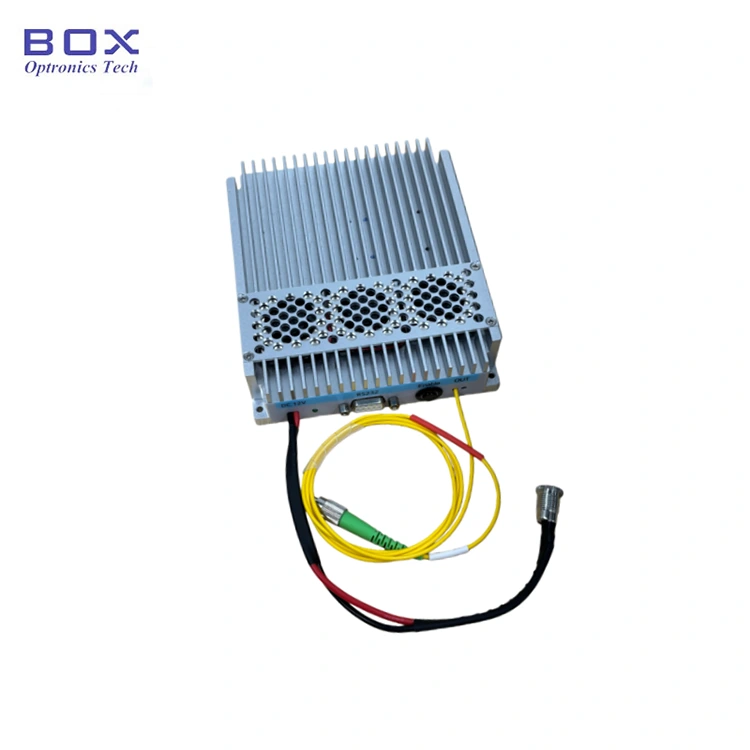

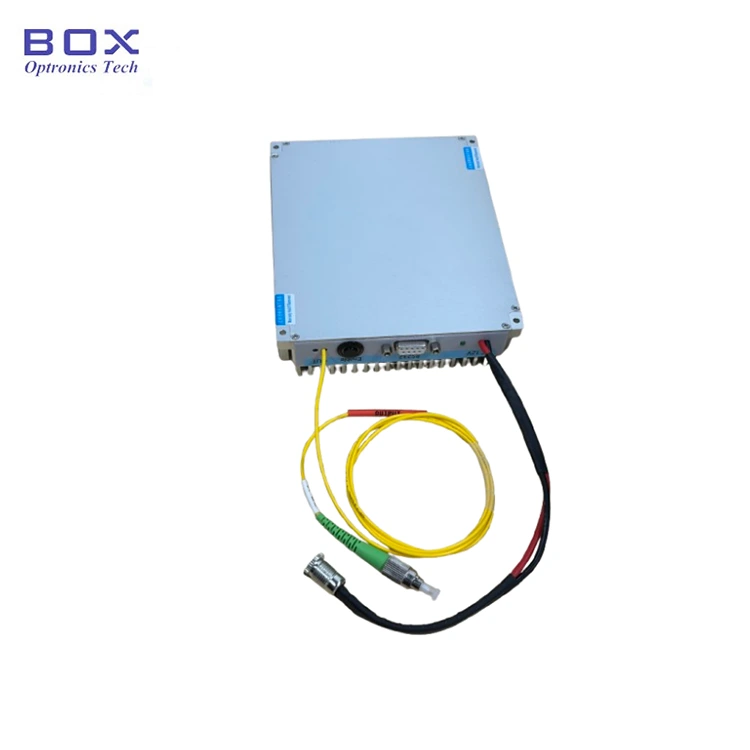

Wprowadzenie produktu

Jest to ultrawąski włókno światłowodowe o długości fali 1064 nm i częstotliwości 20 kHz Laser wykorzystujący światłowodową strukturę wnęki lasera DFB, generujący a Laser o fali ciągłej o wąskiej szerokości linii i pojedynczym trybie podłużnym w paśmie 1064 nm pasmo długości fali. Moc wyjściowa 50/100/200/500/1000mW jest opcjonalna. To obsługuje konfiguracje stacjonarne i modułowe z komunikacją RS232 interfejs i oprogramowanie monitorujące do integracji systemów. Nadaje się do LiDAR-u, hydroakustyka i rozproszona detekcja światłowodowa.

Produkt Dane techniczne

Cechy produktu

● Widmowy szerokość linii ≤20KHz;

● Całkowicie włóknisty wnęka rezonansowa DFB;

● Długość fali stabilny bez przeskakiwania trybów.

Aplikacje produktów

● LiDAR;

● Akustyczny czujniki,hydrofony;

● Włókno Optyczne wykrywanie rozproszone.

Produkt Szczegóły

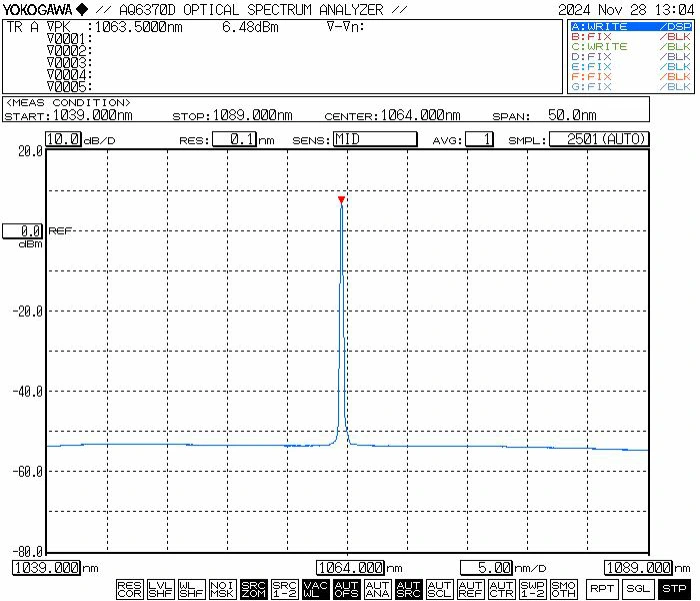

● Typowe widmo: 1064nm

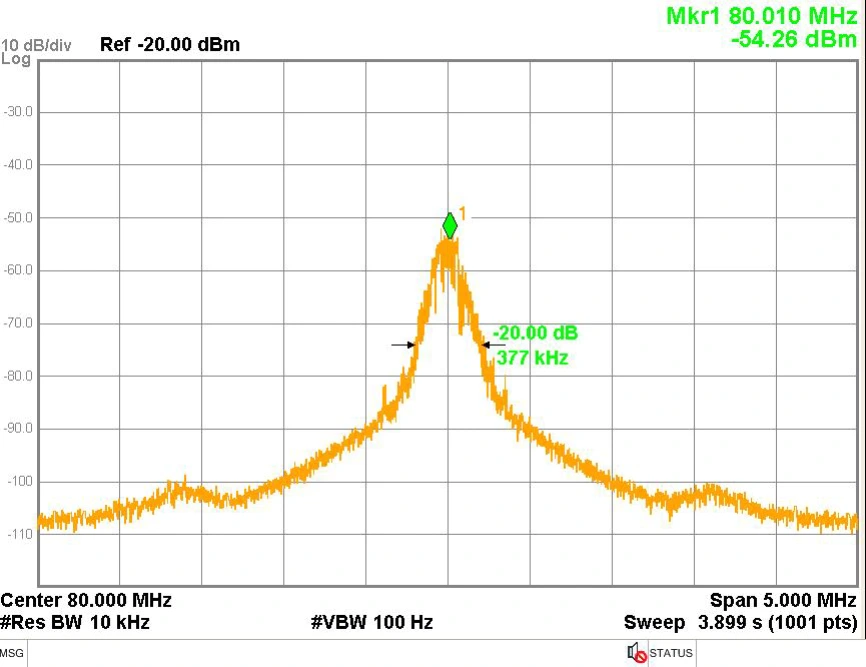

● Typowa szerokość linii: 3dB widmowa szerokość linii ≤20 KHz (równa 20dB szerokość linii / 20)

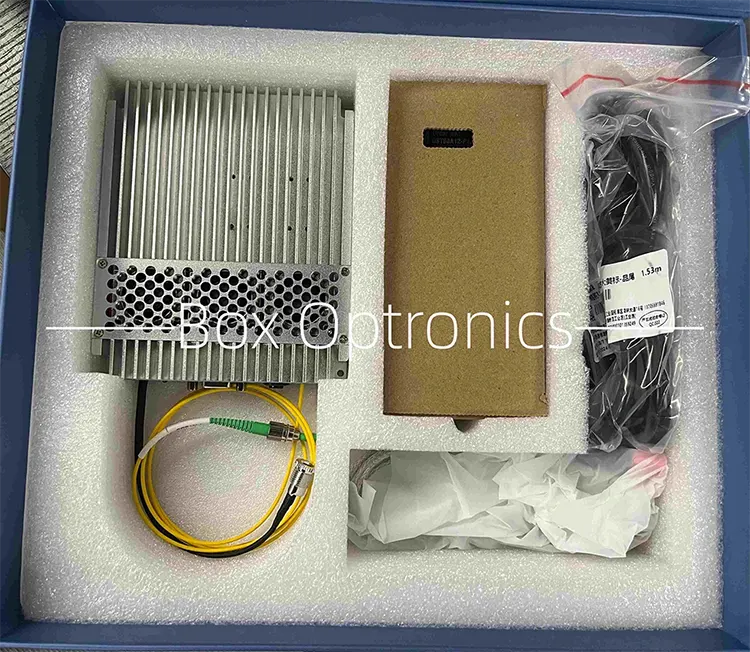

● Przykład opakowania

Operacja Instrukcje

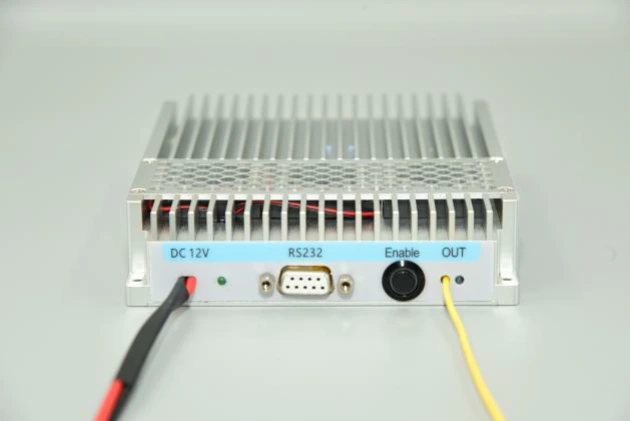

Krok 1. Wygląd: Moduł zawiera złącze zasilania, wskaźnik zasilania, interfejs komunikacyjny RS232, wyjście przełącznik aktywacyjny i port światłowodowy wyjścia lasera.

Krok 2. Zasilanie: Port zasilania wykorzystuje standardowy DC5,5×2,1mm interfejs. Używaj wyłącznie oryginalnego, dopasowanego zasilacza (DC5V lub DC12V). Niewłaściwe zasilacze mogą uszkodzić źródło światła. Złącze zasilania w kształcie litery U Kabel do podłączenia do zasilacza przełącznika jest dostępny na życzenie pod adresem czas zakupu.

Krok 3.Podłączenie światłowodu Zworka: Zdejmij osłonę przeciwpyłową ze złącza światłowodowego i sprawdź powierzchnię czołową zanieczyszczenia lub uszkodzenia i zapewnić czystość przed podłączeniem do innych urządzenia światłowodowe lub sprzęt testowy. W przypadku modeli o dużej mocy stosuje się łączenie termojądrowe zalecane.

Setp4.Podłączenie modułu do hosta Komputer: Do podłączenia modułu użyj dołączonego kabla szeregowego USB-RS232 komputer. Zainstaluj dedykowany sterownik szeregowy (dostarczony przez producenta), aby umożliwić komunikację. Bez sterownika oprogramowanie hosta nie można połączyć się z modułem.

Krok 5. Oprogramowanie: Oprogramowanie hosta umożliwia regulację mocy wyjściowej i sterowanie mocą lasera za pośrednictwem przycisk „SoftActive” (patrz schemat interfejsu poniżej). Oprogramowanie wyświetla ustawiony prąd pompy, moc wyjściową i stan monitorowania temperatury.

Krok 6.Specyficzne operacje oprogramowania: Jak pokazano na schemacie, po uruchomieniu hosta oprogramowania komputerowego, najpierw wybierz prawidłowy numer portu szeregowego w pliku listę portów szeregowych „PortList” i kliknij „OpenPort” przycisk otwierający port szeregowy. „Moc” i „LDTemp” Windows wyświetli wówczas aktualną moc wyjściową modułu i temperaturę pompy. W polu „Prąd” wpisz aktualną wartość napędu pompy i kliknij przycisk „USTAW”. Ustawienia obowiązują i źródło światła wyprowadza moc optyczną tylko wtedy, gdy oba fizyczne przyciski włączają światło moduł źródłowy i przycisk „SoftActive” w oprogramowaniu są włączone na. Numer wersji oprogramowania komputera hosta musi być zgodny z oprogramowaniem wersja określona w raporcie z testu produktu; można znaleźć wersję oprogramowania w raporcie z testów każdego produktu.

Krok 7. Pamięć parametrów: Ustawienia i status konfigurowane za pomocą oprogramowania automatycznie zapisywane w module pamięć wewnętrzna. Jeśli parametry tego nie wymagają, nie jest wymagane połączenie z komputerem hosta potrzeba modyfikacji.

Zamawianie informacje

np.: NLFL-1064-50-T-SM-M

(Informacje dotyczące zamówienia: Laser światłowodowy o bardzo wąskiej szerokości linii 1064 nm i częstotliwości 20 kHz, Moc wyjściowa 50 mW, regulacja mocy, włókno SM, pakiet modułów).

W przypadku innych niestandardowych wymagań prosimy o kontakt: sales06@boxoptronics.com

Arkusz danych i Arkusz testowy

Arkusz danych

Warunki wyceny i płatność

● Warunki wyceny

(1) EXW:

Jeśli posiadasz konto DHL/UPS/FedEx, Box Optronics sugeruje jego użycie EXW. Wysyłamy za pośrednictwem Twojego konta; nie pobieramy kosztów wysyłki.

(2) DAP:

Jeżeli nie posiadasz konta prosimy o opłacenie kosztów wysyłki z góry produkty.

(3)Inne

● Warunki płatności

Dostępne są PayPal i T/T.

Czas realizacji

Produkcja zajmuje 10-15 dni roboczych. (Jeśli są jakieś magazynie, zostanie szybciej wysłany.)

Międzynarodowa logistyka może zająć 3-5 dni roboczych.

Uwagi operacyjne i Konserwacja

● Nie zaleca się częstego podłączania i odłączania wyjść złącza światłowodowe, aby uniknąć zanieczyszczenia kurzem, co może prowadzić do zwiększonego utrata wtrącenia lub spalenie powierzchni końcowej złącza światłowodowego.

● Oczyść złącza światłowodowe niestrzępiącą się ściereczką i sprawdź za pomocą a detektor powierzchni czołowej światłowodu przed podłączeniem. Zawsze podłączaj/odłączaj włókna bez zasilania, aby uniknąć poparzenia powierzchni czołowej. Złącza światłowodowe muszą być osłonięte kapturkami przeciwkurzowymi.

● Jeśli włókno wyjściowe wymaga podłączenia do innego światłowodu, tak właśnie jest zaleca się użycie spawarki termojądrowej.

● Podczas uruchamiania najpierw sprawdź, czy wyłącznik zasilania i stacyjka są włączone są wyłączone, a następnie podłącz zasilanie. Najpierw przy wyłączaniu wyłącz stacyjkę, a następnie odłącz zasilanie za wyjściem kontrolka zgaśnie. Nie należy bezpośrednio odcinać zasilania, gdy źródło światła działa.

● Proszę zwrócić uwagę na to, aby były one odporne na wilgoć, kurz i antykorozyjne i przechowywać w suchym miejscu.

Zapewnienie jakości i Obsługa posprzedażna

● Okres gwarancji:

Bezpłatna naprawa lub wymiana wad niezwiązanych z działalnością człowieka w ciągu 1 rok od zakupu. Płatne usługi serwisowe dostępne po 1 roku.

● Wyłączenia z bezpłatnej gwarancji:

W okresie bezpłatnej gwarancji, bezpłatna naprawa lub wymiana zostaną dostarczone w przypadku usterek spowodowanych problemami z jakością produktu. Jednak Pudełko Optronics zastrzega sobie prawo do odmowy bezpłatnej naprawy w poniższych przypadkach przypadki w okresie gwarancyjnym:

(1) Uszkodzeń spowodowanych czynnikami naturalnymi (np. uderzenie pioruna, kurz) lub wpływy środowiska.

(2) Wadliwe działanie spowodowane niewłaściwą obsługą przez użytkownika.

(3) Oczywiste uszkodzenia fizyczne spowodowane błędem ludzkim.

(4) Nieautoryzowany demontaż, modyfikacja lub naprawa.

(5) Zmienione lub niekompletne etykiety gwarancyjne na obudowie.

(6) Uszkodzenie lub utrata podczas transportu.
