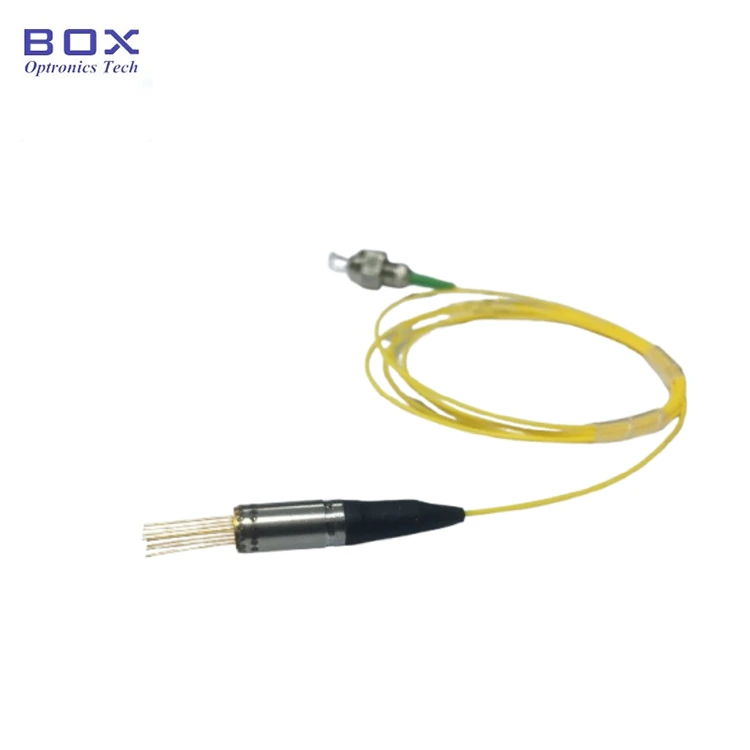

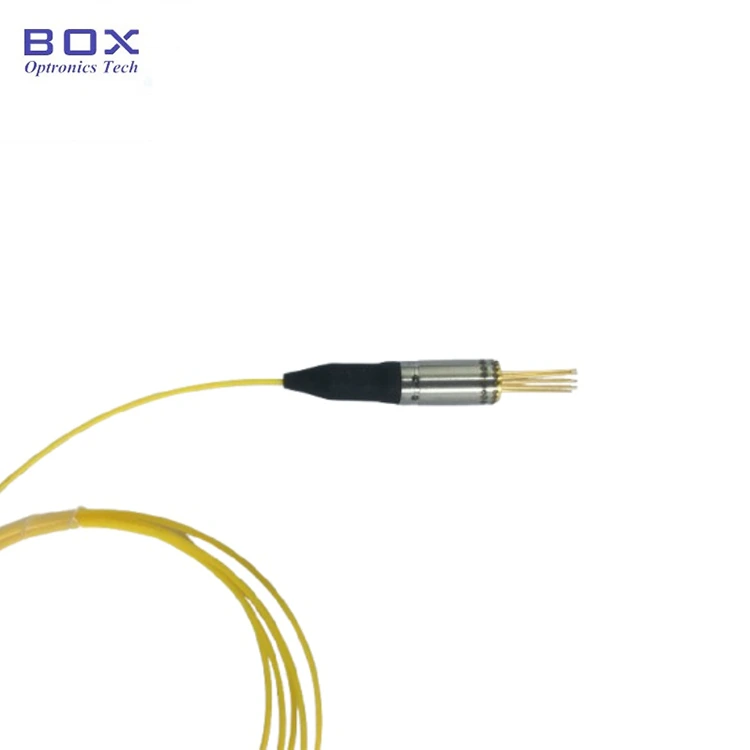

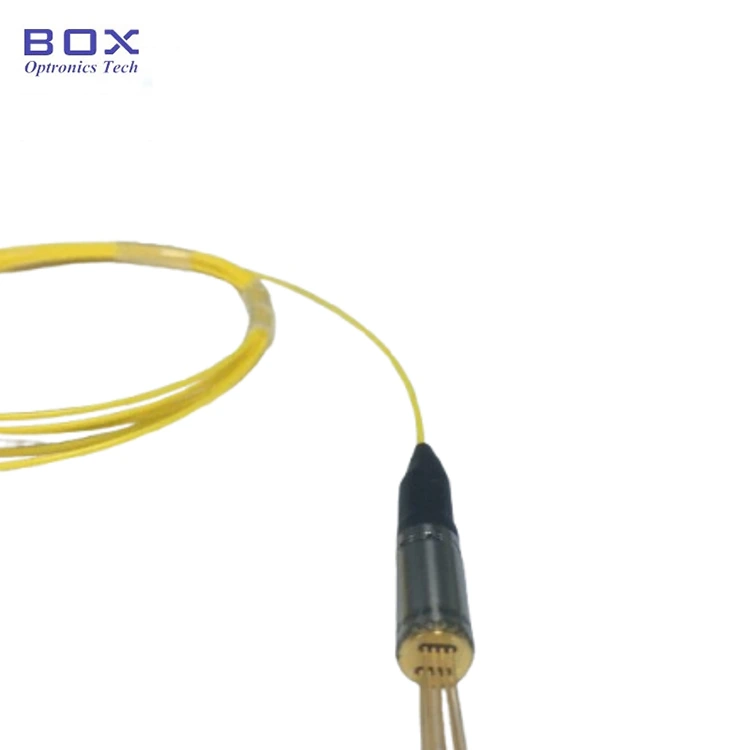

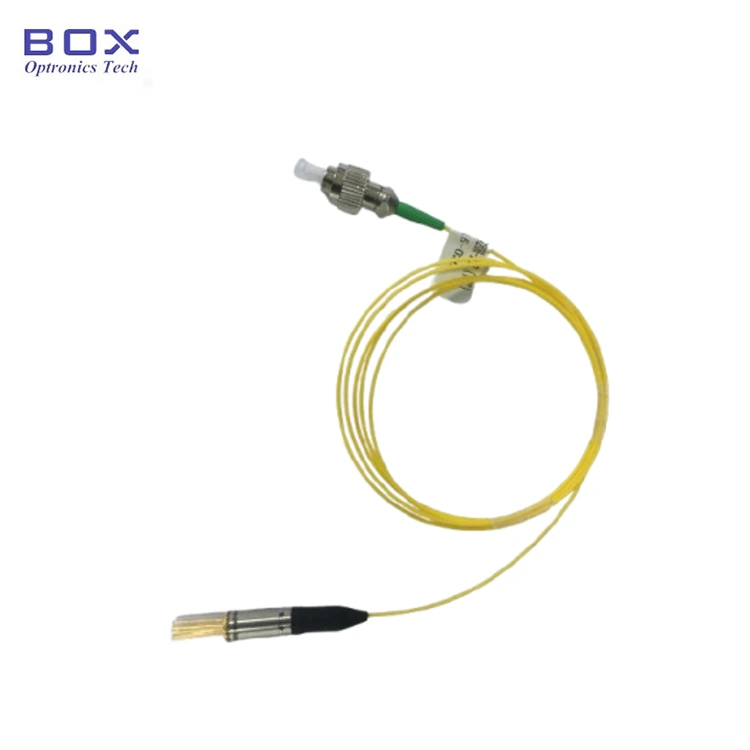

Koncentryczny laser DFB z pigtailem o długości fali 1550 nm

Przegląd produktu — 1550 nm współosiowy laser DFB z pigtailem o wąskiej szerokości linii

Wąsko-liniowy, współosiowy pigtailed DFB Laser DFB o długości fali 1550 nm firmy Box Optronics to laser z rozproszonym sprzężeniem zwrotnym chłodzony TEC, przeznaczony do systemów pomiaru odległości LiDAR i zastosowań w pojazdach autonomicznych. Działa na środkowej długości fali 1550 nm i zapewnia moc wyjściową optyczną ≥2 mW przez światłowód jednomodowy i szerokość linii widmowej ≤500 kHz, mierzoną metodą autoheterodyny. Laser łączy w sobie chłodnicę termoelektryczną (TEC), termistor, fotodiodę monitorującą InGaAs PIN i izolator optyczny w kompaktowej obudowie koncentrycznej z pigtailem światłowodowym FC/APC lub SC/APC.

Kluczowe cechy -1550nm Koncentryczny laser DFB z pigtailem o wąskiej szerokości linii

· Środkowa długość fali: 1550 nm, tolerancja +/- 3 nm WL

· Wąska szerokość linii widmowej: ≤500 kHz (metoda pomiaru samoheterodynowego)

· Optyczna moc wyjściowa: minimum 2 mW (wyjście światłowodowe SM)

· Wbudowany izolator optyczny: izolacja ≥30dB

· Zintegrowana chłodnica termoelektryczna (TEC) i termistor

· Wbudowana fotodioda monitorująca InGaAs PIN

· Niski poziom hałasu i niewielkie zniekształcenia podczas pracy

· Wysoka niezawodność i długa żywotność

Typowe zastosowania -1550 nm Wąski, współosiowy laser DFB z pigtailem

· Systemy FMCW LiDAR do jazdy autonomicznej i ADAS

· Spójny LiDAR do jednoczesnego pomiaru zasięgu i prędkości

· Systemy LiDAR do obrazowania 3D i nawigacji autonomicznej

· Przemysłowe systemy LiDAR dla robotyki, nawigacji AGV i automatyki

· Systemy testowe spójnej komunikacji optycznej i sprzęt do pomiarów optycznych

· Rozproszone światłowodowe systemy detekcyjne

· Reflektometria w dziedzinie częstotliwości optycznych (OFDR)

· Badania fotoniczne i laboratoryjne eksperymenty z detekcją koherentną

· Integracja OEM z modułami LiDAR, czujnikami samochodowymi i przemysłowym sprzętem czujnikowym

Specyfikacja produktu -1550nm Wąski, współosiowy laser DFB z pigtailem

Absolutne maksymalne wartości znamionowe (Tc = 25°C)

Charakterystyka optyczno-elektryczna (Tc = 25°C)

Charakterystyka TEC i termistora

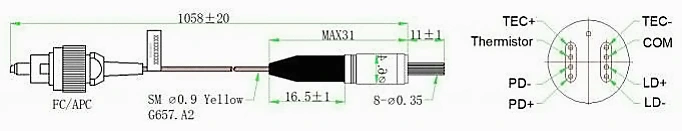

Definicja pakietu i pinu

Rodzaj opakowania: Koncentryczny, hermetyczny pakiet z TEC

Wbudowane komponenty: izolator optyczny, chłodnica termoelektryczna (TEC), termistor, fotodioda monitorująca InGaAs PIN

Informacje dotyczące zamawiania — 1550 nm współosiowy laser DFB z pigtailem o wąskiej szerokości linii

Nomenklatura modeli

BLD - X XX XX X - X XX (XX)

Przykład: BLD-ND5502H-IFA(TEC)

Arkusz danych — 1550 nm współosiowy laser DFB z pigtailem o wąskiej szerokości linii

Arkusz danych

Często zadawane pytania (FAQ)

P: Co oznacza „wąska szerokość linii” i dlaczego jest ona ważna dla LiDAR?

Odp.: Szerokość linii widmowej oznacza szerokość widma częstotliwości optycznej lasera. Laser ten zapewnia szerokość linii < 500 kHz, mierzoną metodą autoheterodyny. Węższa szerokość linii zazwyczaj skutkuje dłuższą długością koherencji, co jest ważne w przypadku technik spójnej detekcji, takich jak FMCW LiDAR.

W systemach FMCW LiDAR transmitowane i odbite sygnały optyczne zakłócają, generując sygnał dudnienia wykorzystywany do pomiaru zasięgu i prędkości. Laser o wąskiej szerokości linii pomaga zachować spójność, zmniejszyć szum fazowy i poprawić czułość pomiaru w zastosowaniach o dużym zasięgu i wysokiej rozdzielczości.

P: Jaka jest różnica między tym współosiowym laserem o wąskiej szerokości linii a laserem DFB z pakietem motylkowym?

Odp.: Podstawową różnicą jest kształt opakowania. W tym produkcie zastosowano kompaktowy pakiet koncentryczny ze zintegrowanym TEC, termistorem, fotodiodą monitorującą i izolatorem optycznym, dzięki czemu nadaje się do modułów LiDAR o ograniczonej przestrzeni i integracji OEM ze sprzężeniem światłowodowym.

Lasery DFB w pakietach motylkowych zazwyczaj zapewniają więcej interfejsów elektrycznych i większą elastyczność w systemach laboratoryjnych, sprzęcie telekomunikacyjnym i zastosowaniach wymagających niestandardowych projektów termicznych lub elektrycznych.

Odpowiedni pakiet zależy od wymagań systemowych, w tym od rozmiaru, zarządzania temperaturą, interfejsu elektrycznego i metody integracji.

P: Czy długość fali 1550 nm jest bezpieczna dla oczu w przypadku samochodowego LiDAR?

Odp.: Obszar długości fali 1550 nm jest ogólnie uważany za bezpieczniejszy dla oczu w zastosowaniach LiDAR w porównaniu z krótszymi falami, takimi jak 905 nm. Przy długości fali około 1550 nm absorpcja przez przednie struktury oka znacznie zmniejsza ekspozycję siatkówki, umożliwiając systemom LiDAR osiągnięcie wyższych dopuszczalnych poziomów mocy optycznej zgodnie z obowiązującymi normami bezpieczeństwa lasera.

Ostateczna klasyfikacja bezpieczeństwa oczu zależy od całego projektu systemu, w tym mocy wyjściowej, rozbieżności wiązki, formatu modulacji, czasu ekspozycji i zgodności z normami takimi jak IEC 60825.

P: Jaka jest minimalna ilość zamówienia (MOQ)?

Odp.: MOQ wynosi 2 sztuki.
