Źródło światła SLD o dużej mocy 1310 nm i mocy 80 mW

Spis treści

1. Wprowadzenie źródła światła SLD o dużej mocy 1310 nm i mocy 80 mW

2. Dane techniczne

3. Cechy produktu

4. Typowe zastosowania

5. Szczegóły produktu

6. Przewodnik bezpiecznej obsługi

7. Informacje dotyczące zamówienia

8. Arkusz danych i arkusz testowy

9. Warunki wyceny i płatności

10. Czas realizacji

11. Uwagi dotyczące obsługi i konserwacji

12. Zapewnienie jakości i obsługa posprzedażna

Wprowadzenie produktu - Źródło światła SLD o dużej mocy 1310nm i mocy 80 mW

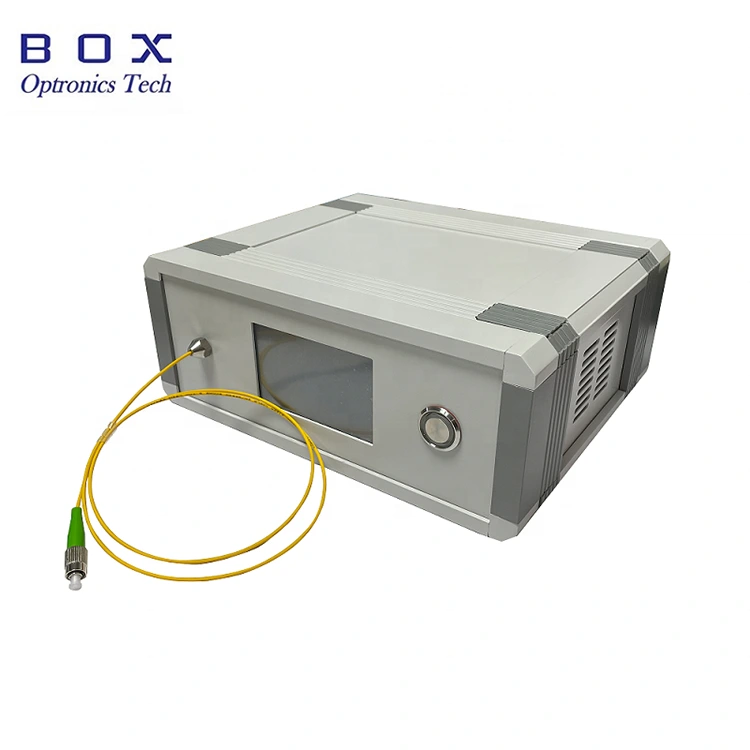

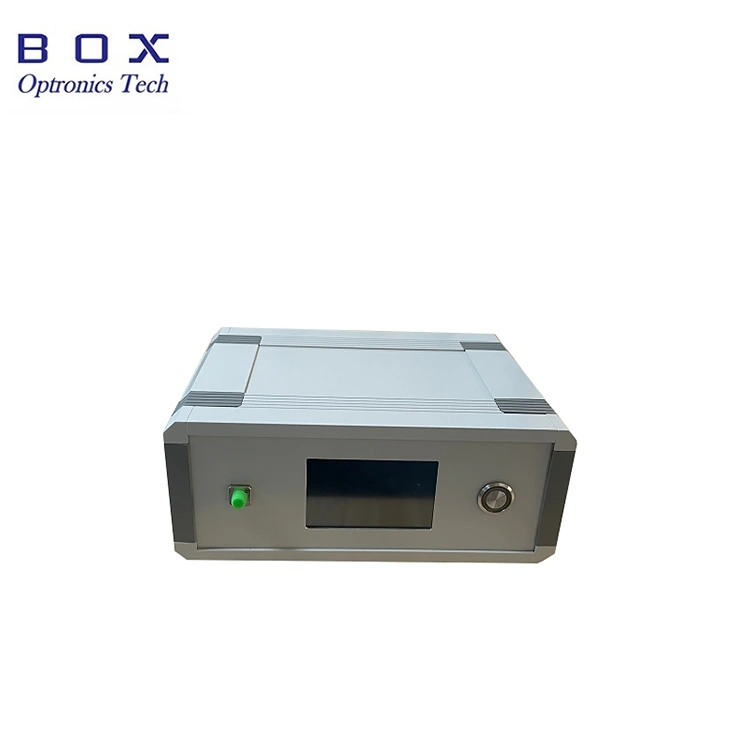

Źródło światła SLD o dużej mocy 1310 nm i mocy 80 mW firmy Box Optronics wykorzystuje zaawansowane półprzewodnikowe chipy laserowe i dedykowane układy scalone, aby zapewnić wysoką moc, wyjątkową stabilność i niskie zużycie energii. To źródło światła zapewnia moc wyjściową co najmniej 80 mW (przy typowej wartości 100 mW), połączone za pomocą światłowodu jednomodowego lub utrzymującego polaryzację. Wyposażona jest w interfejs dotykowy pozwalający na regulację prądu i mocy źródła światła.

Specyfikacja produktu — Źródło światła SLD o dużej mocy 1310nm i mocy 80 mW

Cechy produktu - Źródło światła SLD o dużej mocy 1310nm i mocy 80 mW

● Wysoka moc: min.80mW, typ.100mW.

● Stabilność mocy i widma;

● Ekran dotykowy LCD, łatwy w obsłudze;

● Światłowód SMF-28e/PM.

Zastosowania produktu - Źródło światła SLD o dużej mocy 1310nm i mocy 80 mW

● Wykrywanie światłowodowe;

● Testowanie tłumienności wtrąceniowej elementu pasywnego;

● Głębokie obrazowanie medyczne/biologiczne.

Szczegóły produktu — Źródło światła SLD o dużej mocy 1310 nm i mocy 80 mW

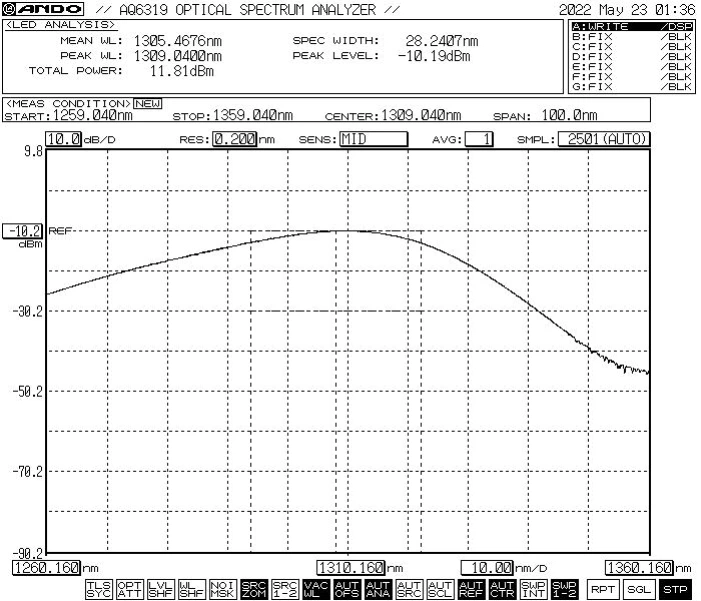

● Typowe widmo

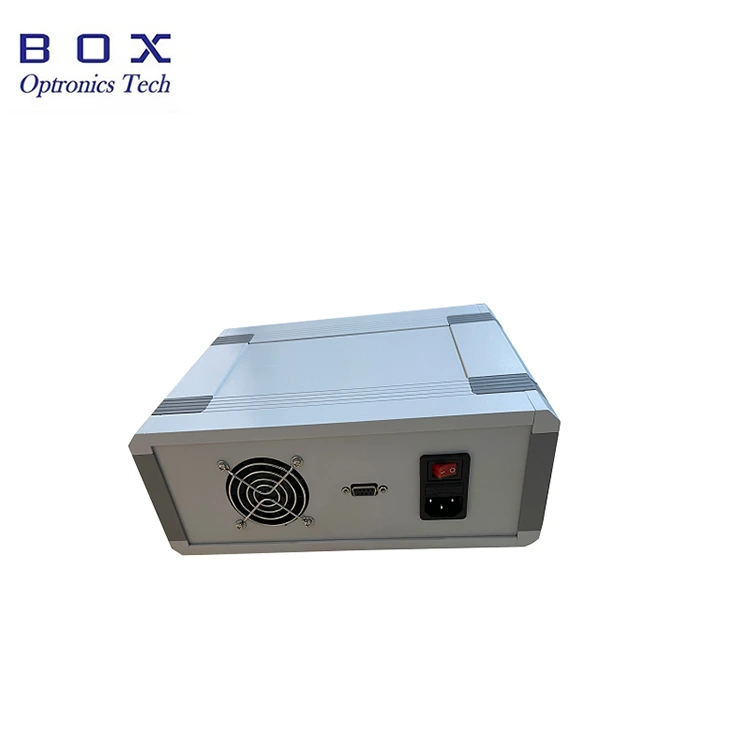

● Widok z tyłu: z wentylatorem chłodzącym, interfejsem komunikacyjnym, wyłącznikiem zasilania, gniazdem zasilania.

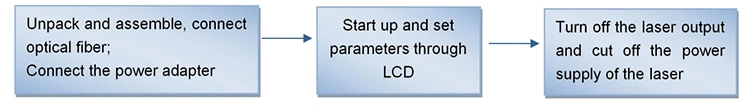

Kroki operacji - Źródło światła SLD o dużej mocy 1310nm i mocy 80 mW

Krok 1. Otwieranie i składanie:

Przed montażem sprawdź, czy akcesoria są kompletne.

Krok 2. Podłącz zasilanie:

Włóż przewód zasilający do gniazda przewodu zasilającego na płycie montażowej obudowy i podłącz zasilacz.

Krok 3. Podłączanie światłowodu wyjściowego: Otwórz osłonę przeciwpyłową na złączu światłowodu lub kołnierzu, sprawdź powierzchnię końcową światłowodu i podłącz włókno lub połącz włókno z testowanym urządzeniem lub miernikiem mocy po potwierdzeniu, że nie ma zanieczyszczeń ani uszkodzeń.

Setp4. Włącz źródło światła:

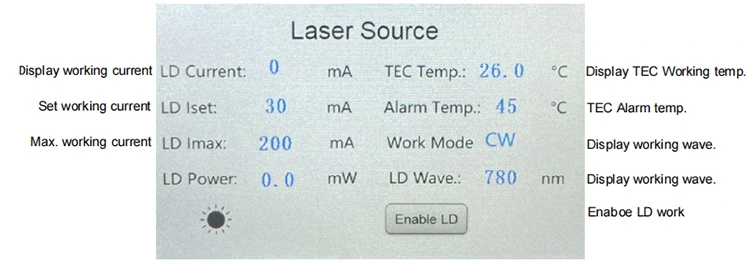

Włącz wyłącznik zasilania z tyłu. Uwaga: w tym momencie wartości prądu roboczego i mocy są parametrami ustawionymi podczas ostatniego wyłączenia. Jeśli chcesz je dostosować, możesz je dotknąć i zmodyfikować na ekranie LCD. Po ustawieniu odpowiedniego prądu roboczego należy włączyć moc lasera za pomocą przełącznika „Enable LD”.

Krok 5. Zamknięcie

Po użyciu wyłącz panel przedni „włącz LD”, aby wyłączyć wyjście lasera i wyłącz wyłącznik zasilania, odłącz przewód zasilający.

Informacje dotyczące zamawiania — źródło światła SLD o dużej mocy 1310 nm i mocy 80 mW

np.: BSLD-1310-1HSM-FA-B

(Informacje dotyczące zamówienia: Źródło światła SLD o dużej mocy 1310 nm i mocy 100 mW, ze włóknem SM, złączem FC/APC, pakiet laboratoryjny).

Arkusz danych i arkusz testowy — źródło światła SLD o dużej mocy 1310nm i mocy 80 mW

Arkusz danych

Arkusz testowy

Warunki wyceny i płatności - Źródło światła SLD dużej mocy 1310nm 80mW

● Warunki wyceny

(1) EXW:

Jeśli masz konto DHL/UPS/FedEx, Box Optronics sugeruje użycie EXW. Wysyłamy za pośrednictwem Twojego konta; nie pobieramy kosztów wysyłki.

(2) DAP:

Jeżeli nie posiadasz konta prosimy o opłacenie z góry kosztów wysyłki produktów.

(3)Inne

● Warunki płatności

Dostępne są PayPal i T/T.

Czas realizacji - 1310nm 80mW Źródło światła SLD o dużej mocy

Produkcja zajmuje około 10 dni roboczych. (Jeśli są jakieś w magazynie, zostaną wysłane szybciej.)

Międzynarodowa logistyka może zająć 3-5 dni roboczych.

Uwagi dotyczące obsługi i konserwacji — źródło światła SLD o dużej mocy 1310 nm i mocy 80 mW

● Podczas uruchamiania najpierw sprawdź, czy włącznik zasilania i przełącznik przyciskowy są wyłączone, a następnie podłącz zasilanie. Podczas wyłączania najpierw potwierdź wyłączenie wyłącznika LD, następnie wyłącz przełącznik przyciskowy, a następnie odłącz zasilanie. Nie odłączaj zasilania bezpośrednio podczas pracy urządzenia.

● Przed podłączeniem złącza światłowodowego przetrzyj je bezpyłowym papierem lustrzanym i pamiętaj o współpracy z detektorem powierzchni czołowej światłowodu w celu obserwacji. Po potwierdzeniu czyszczenia podłączyć go przez kołnierz; Podczas podłączania lasera powierzchnia czołowa złącza światłowodowego może zostać spalona. Podczas podłączania kołnierza należy upewnić się, że nie występuje lekkie działanie. Gdy nie jest używane, należy zakryć osłonę przeciwpyłową złącza światłowodowego.

● Aby uniknąć przypalenia powierzchni czołowej złącza światłowodu kurzem, nie należy często podłączać i odłączać złącza światłowodu na panelu przednim.

● Proszę zwrócić uwagę na odporność na wilgoć i umieścić urządzenie w suchym miejscu.

Zapewnienie jakości i obsługa posprzedażna - źródło światła dużej mocy 1310nm 80mW SLD

● Okres gwarancji:

Bezpłatna naprawa lub wymiana wad innych niż ludzkie w ciągu 1 roku od zakupu. Płatne usługi serwisowe dostępne po 1 roku.

● Wyłączenia z bezpłatnej gwarancji:

W okresie bezpłatnej gwarancji świadczone będą bezpłatne usługi naprawy lub wymiany usterek spowodowanych problemami z jakością produktu. Jednakże Box Optronics zastrzega sobie prawo do odmowy wykonania bezpłatnej naprawy w następujących przypadkach w okresie gwarancyjnym:

(1) Produkt jest uszkodzony lub uszkodzony na skutek czynników naturalnych lub wpływu środowiska (porażenie prądem, kurz);

(2) Produkt uległ uszkodzeniu na skutek niestandardowej obsługi użytkownika;

(3) Produkt ma oczywiste uszkodzenia spowodowane przez człowieka;

(4) Produkt został zdemontowany, zmodyfikowany lub naprawiony bez autoryzacji firmy;

(5) Naklejka gwarancyjna na obudowie źródła światła jest zmieniona lub niekompletna;

(6) Produkt został uszkodzony lub zagubiony podczas transportu.
