Dioda laserowa SLED o długości fali 1060 nm i mocy 5 mW

Spis treści

1. Wprowadzenie diody laserowej SLED 1060nm 5mW

2. Dane techniczne

3. Cechy produktu

4. Typowe zastosowania

5. Przykład pakowania

6. Informacje dotyczące zamówienia

7. Arkusz danych

8. Warunki wyceny i płatności

9. Czas realizacji

10. Uwagi operacyjne

11. Zapewnienie jakości i obsługa posprzedażna

Wprowadzenie produktu

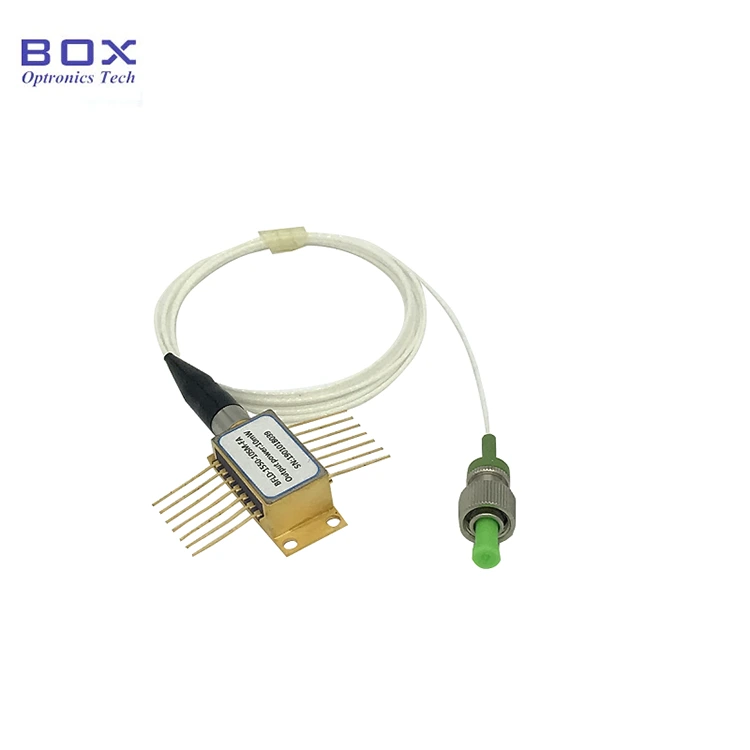

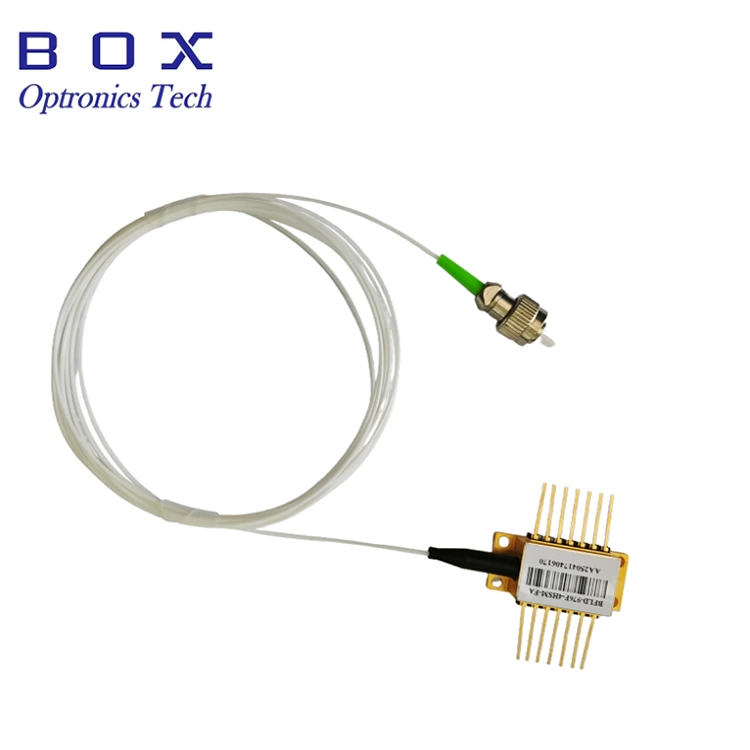

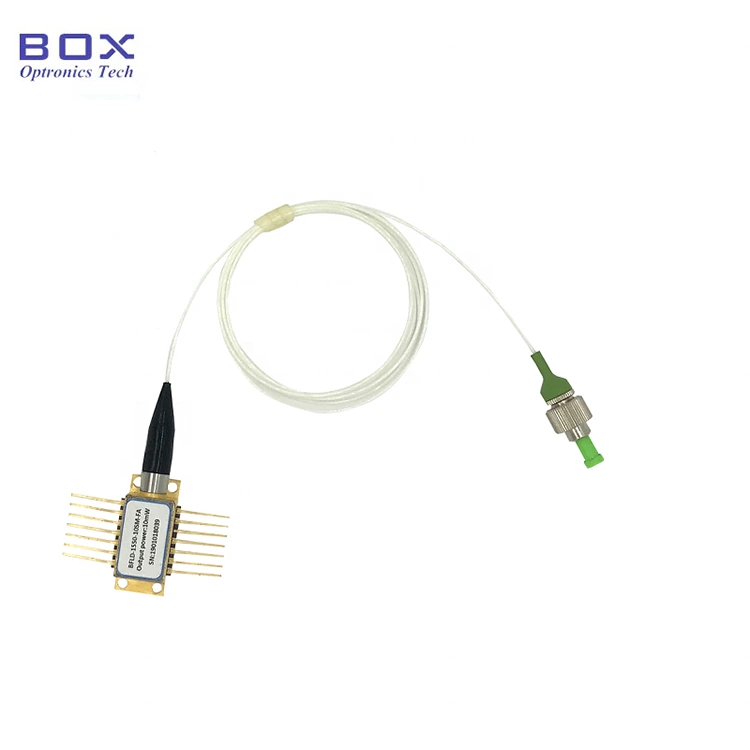

Jest to dioda laserowa SLED o długości fali 1060 nm i mocy 5 mW z 14-pinowym pakietem motylkowym. Charakteryzuje się mocą wyjściową do 5 mW, szerokością pasma 3dB ponad 15 nm oraz integruje TEC i termistor, zapewniając stabilne i gładkie widmo. Nadaje się do optycznej tomografii koherentnej (OCT). Jeżeli kołki wymagają lutowania, temperatura lutowania nie może przekraczać 260°C, a czas lutowania nie może przekraczać 10 sekund.

Specyfikacje produktu

Cechy produktu

● Pigtail SM Hi1060 lub PM980;

● Moc wyjściowa do 5mW;

● 14-pinowy pakiet BTF z TEC i monitorem PD.

Aplikacje produktów

● Żyroskopy światłowodowe;

● System detekcji światłowodowej;

● System sprzętu optycznego.

Szczegóły produktu

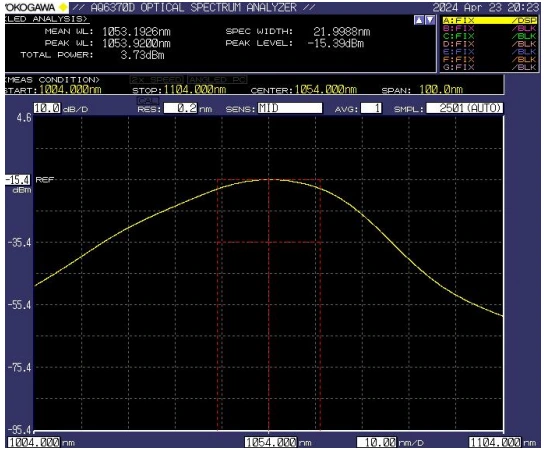

● Typowe widmo: -3dB Szerokość pasma Min.15nm / typ.20nm

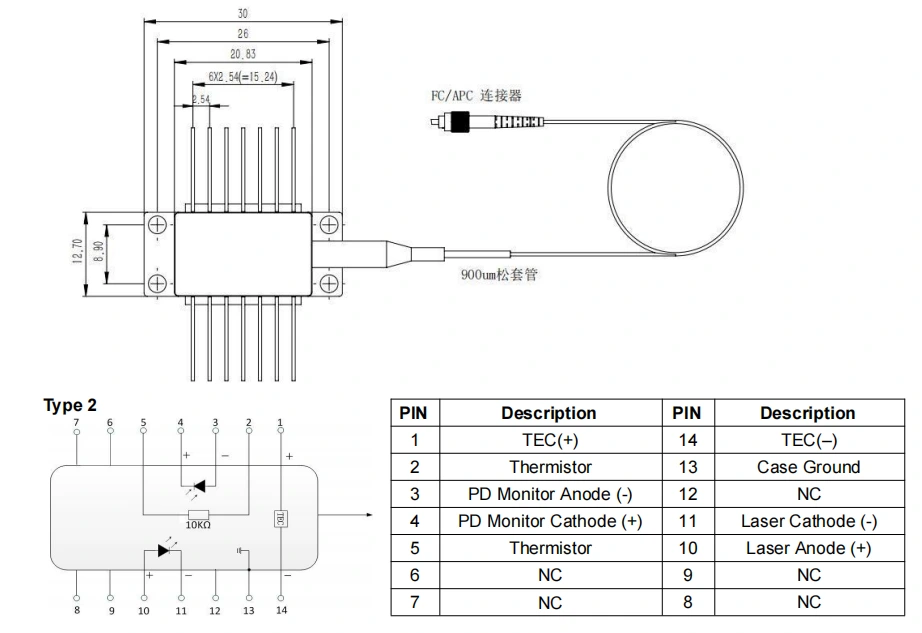

● Rysunek opakowania i definicja PIN-OUT (jednostka: mm) - 1060nm 5mW dioda laserowa SLED

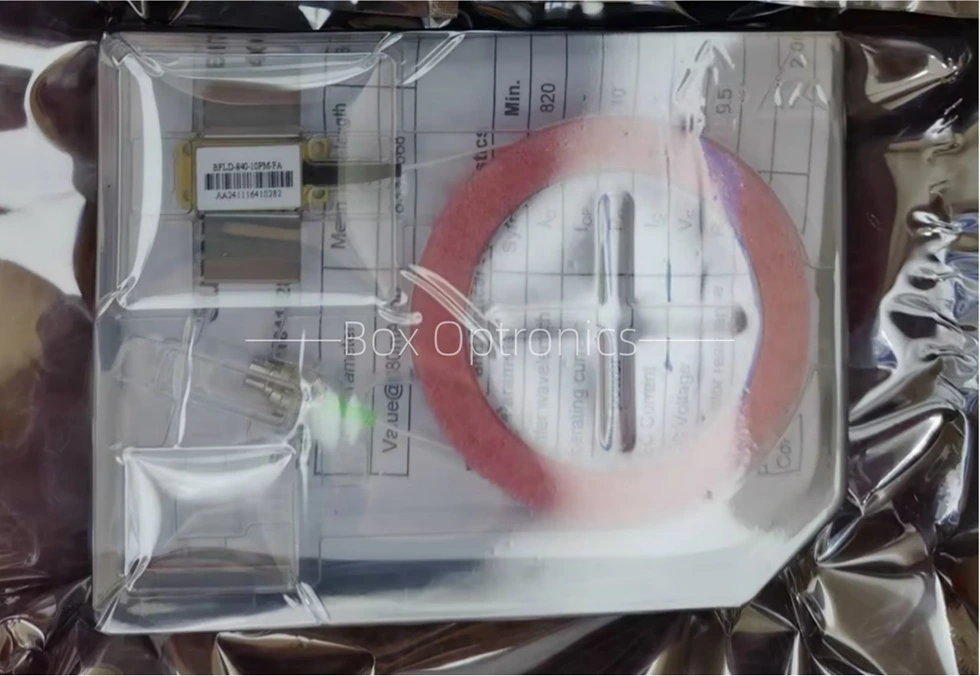

● Przykład opakowania

* Samodzielne urządzenie; brak wbudowanego sterownika (opcjonalnie sterownik zewnętrzny).

Informacje o zamówieniu

np.: BFSLD-1060-5SM-FA

(Informacje dotyczące zamówienia: dioda laserowa SLED 1060 nm i mocy 5 mW, pakiet motylkowy, ze włóknem SM Hi1060, złączem FC/APC).

W przypadku innych niestandardowych wymagań prosimy o kontakt: sales06@boxoptronics.com

Arkusz danych

Arkusz danych

Warunki wyceny i płatności

● Warunki wyceny

(1) EXW:

Jeśli posiadasz konto DHL/UPS/FedEx, Box Optronics sugeruje skorzystanie z EXW. Wysyłamy za pośrednictwem Twojego konta; nie pobieramy kosztów wysyłki.

(2) DAP:

Jeżeli nie posiadasz konta prosimy o opłacenie z góry kosztów wysyłki produktów.

● Warunki płatności

Dostępne są PayPal i T/T.

Czas realizacji

Produkcja zajmuje około 10 dni roboczych. (Jeśli są jakieś w magazynie, zostaną wysłane szybciej.)

Międzynarodowa logistyka może zająć 3-5 dni roboczych.

Uwagi dotyczące operacji

● Podczas pracy to urządzenie emituje wiązkę laserową o dużej intensywności; nie patrz bezpośrednio na końcówkę światłowodu, ponieważ może to spowodować uszkodzenie oczu.

● To urządzenie jest wrażliwe na ładunki elektrostatyczne; dlatego podczas pakowania, transportu i użytkowania wymagane jest ścisłe przestrzeganie środków ochrony antystatycznej. Dodatkowo należy podjąć środki ostrożności, aby zapobiec przepięciom zasilania, gdyż niezastosowanie się do tego może skutkować trwałym uszkodzeniem urządzenia (np. zapewnienie odpowiedniego uziemienia sprzętu i noszenie antystatycznej opaski na nadgarstek).

● Światłowody są delikatne; nie używaj światłowodu do ciągnięcia urządzenia. Podczas wkładania lub wyjmowania urządzenia z gniazda nie należy naciskać ani ciągnąć za tuleję znajdującą się z tyłu obudowy urządzenia. W przypadku urządzeń wyposażonych w złącza należy upewnić się, że podczas instalacji lub demontażu zarówno urządzenie, jak i złącze światłowodowe są podnoszone jednocześnie.

● Jeżeli kołki wymagają lutowania, temperatura lutowania nie może przekraczać 260°C, a czas lutowania nie może przekraczać 10 sekund. Szczególną uwagę należy zwrócić na następujące kwestie: podczas lutowania urządzenie musi znajdować się w stanie odłączonym od zasilania, a lutownica musi być odpowiednio uziemiona.

● Podczas procesu włączania nigdy nie przykładaj bezpośrednio wysokiego prądu, ponieważ może to spowodować uszkodzenie chipa. Zamiast tego włącz urządzenie na poziomie prądu zbliżonym do progu chipa, a następnie stopniowo zwiększaj prąd w małych krokach, aż do osiągnięcia pożądanego poziomu.

● Przed włączeniem wszystkich komponentów najpierw włącz chłodnicę, a następnie wykonaj kolejne etapy włączania, aby zapobiec przegrzaniu i przeciążeniu chipa.

Zapewnienie jakości i obsługa posprzedażna

● Okres gwarancji:

Bezpłatna naprawa lub wymiana wad innych niż ludzkie w ciągu 1 roku od zakupu. Płatne usługi serwisowe dostępne po 1 roku.

● Wyłączenia z bezpłatnej gwarancji:

W okresie bezpłatnej gwarancji świadczone będą bezpłatne usługi naprawy lub wymiany usterek spowodowanych problemami z jakością produktu. Jednakże Box Optronics zastrzega sobie prawo do odmowy wykonania bezpłatnej naprawy w następujących przypadkach w okresie gwarancyjnym:

(1) Uszkodzenia spowodowane czynnikami naturalnymi (np. piorunami, kurzem) lub wpływami środowiska.

(2) Wadliwe działanie spowodowane niewłaściwą obsługą przez użytkownika.

(3) Oczywiste uszkodzenia fizyczne spowodowane błędem ludzkim.

(4) Nieautoryzowany demontaż, modyfikacja lub naprawa.

(5) Zmienione lub niekompletne etykiety gwarancyjne na obudowie.

(6) Uszkodzenie lub utrata podczas transportu.
