Dioda SLD 840nm 10mW 35nm BW

Spis treści

1. Wprowadzenie diody BW SLD 840nm 10mW 35nm

2. Dane techniczne

3. Cechy produktu

4. Typowe zastosowania

5. Przykład pakowania

6. Informacje dotyczące zamówienia

7. Arkusz danych i arkusz testowy

8. Warunki wyceny i płatności

9. Czas realizacji

10. Uwagi operacyjne

11. Zapewnienie jakości i obsługa posprzedażna

Wprowadzenie produktu

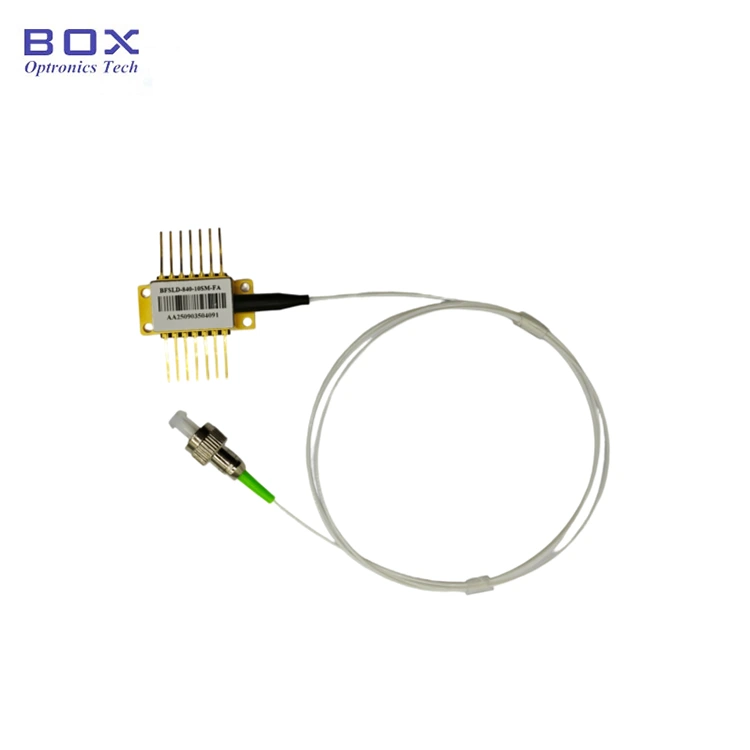

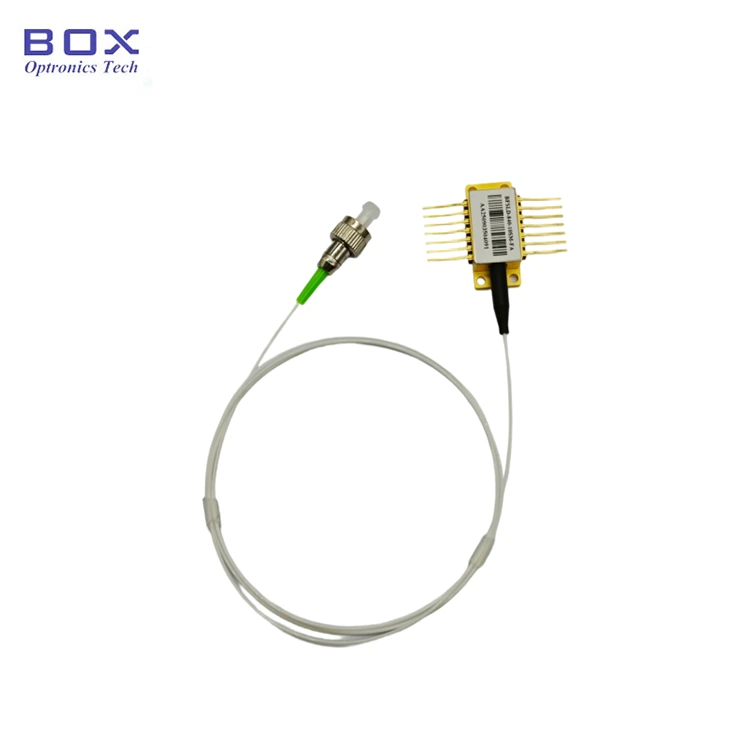

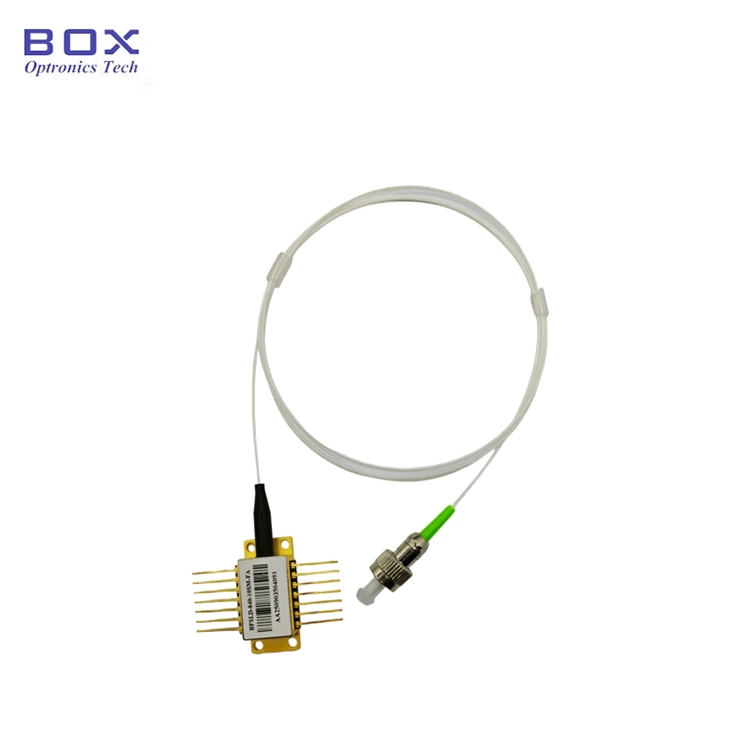

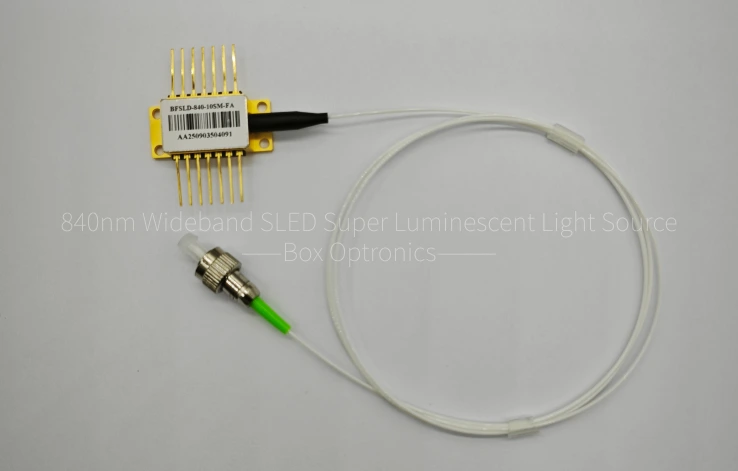

Jest to szerokopasmowa dioda superluminescencyjna SLED o długości fali 840 nm z 14-pinowym pakietem motylkowym. Charakteryzuje się mocą wyjściową do 10 mW, szerokością pasma 3dB powyżej 35 nm oraz integruje TEC i termistor, zapewniając stabilne i gładkie widmo. Nadaje się do optycznej tomografii koherentnej (OCT). Jeżeli kołki wymagają lutowania, temperatura lutowania nie może przekraczać 260°C, a czas lutowania nie może przekraczać 10 sekund.

Specyfikacje produktu

Cechy produktu

● Pigtail światłowodowy SM lub PM;

● Wysoka moc wyjściowa do 10 mW;

● 14-pinowy pakiet BTF z TEC.

Aplikacje produktów

● Żyroskopy światłowodowe;

● Laboratoryjne szerokopasmowe źródła światła i badanie optyczne;

● Optyczna tomografia koherentna (OCT) i sprzęt do obrazowania medycznego.

Szczegóły produktu

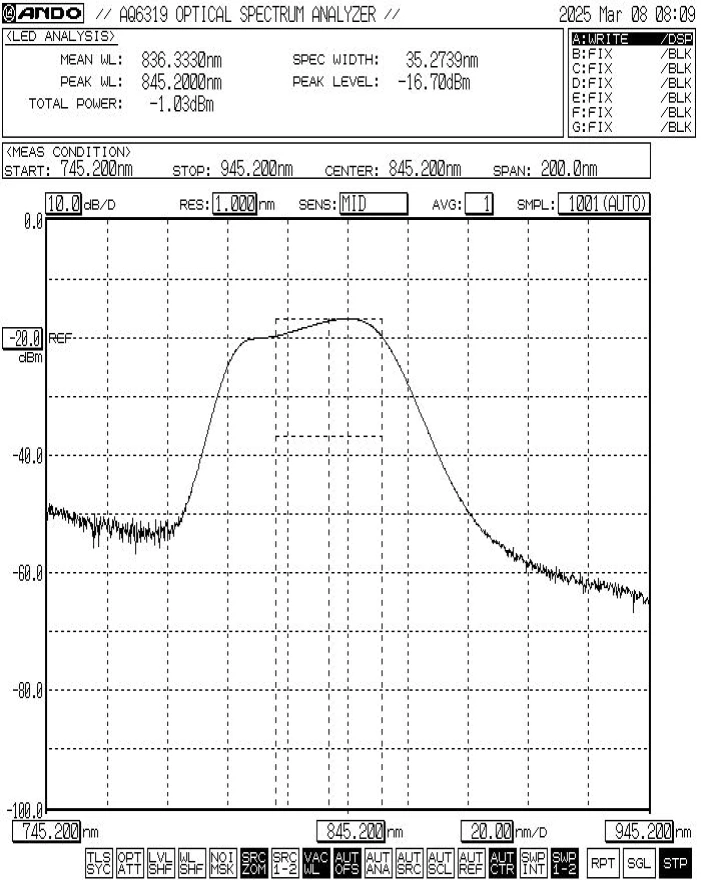

● Typowe widmo: -3dB szerokość pasma Min.30nm / typ.35nm

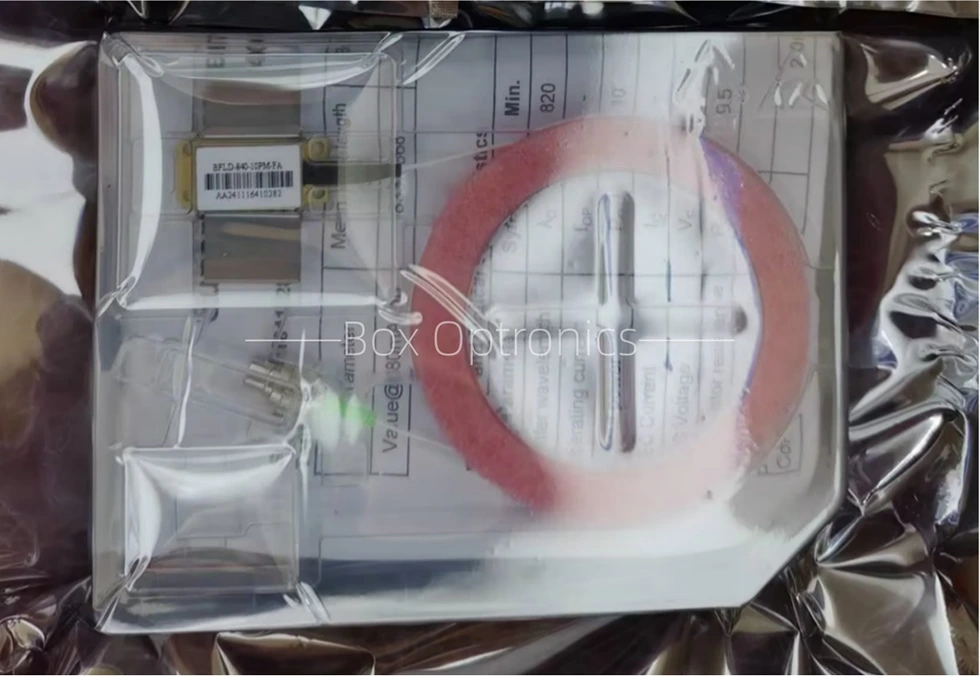

● Przykład opakowania

Samodzielne urządzenie; brak wbudowanego sterownika (opcjonalnie sterownik zewnętrzny).

Informacje o zamówieniu

np.: BFSLD-840-103SM-FA

(Informacje dotyczące zamówienia: dioda SLD 840nm 10mW 35nm BW, pakiet motylkowy, typowa szerokość pasma -3dB 35nnm, ze włóknem SM, złączem FC/APC).

W przypadku innych niestandardowych wymagań prosimy o kontakt: sales06@boxoptronics.com

Arkusz danych i arkusz testowy

Arkusz danych

Arkusz testowy

Warunki wyceny i płatności

● Warunki wyceny

(1) EXW:

Jeśli posiadasz konto DHL/UPS/FedEx, Box Optronics sugeruje skorzystanie z EXW. Wysyłamy za pośrednictwem Twojego konta; nie pobieramy kosztów wysyłki.

(2) DAP:

Jeżeli nie posiadasz konta prosimy o opłacenie z góry kosztów wysyłki produktów.

● Warunki płatności

Dostępne są PayPal i T/T.

Czas realizacji

Produkcja zajmuje około 10 dni roboczych. (Jeśli są jakieś w magazynie, zostaną wysłane szybciej.)

Międzynarodowa logistyka może zająć 3-5 dni roboczych.

Uwagi dotyczące operacji

● Podczas pracy to urządzenie emituje wiązkę laserową o dużej intensywności; nie patrz bezpośrednio na końcówkę światłowodu, ponieważ może to spowodować uszkodzenie oczu.

● To urządzenie jest wrażliwe na ładunki elektrostatyczne; dlatego podczas pakowania, transportu i użytkowania wymagane jest ścisłe przestrzeganie środków ochrony antystatycznej. Dodatkowo należy podjąć środki ostrożności, aby zapobiec przepięciom zasilania, gdyż niezastosowanie się do tego może skutkować trwałym uszkodzeniem urządzenia (np. zapewnienie odpowiedniego uziemienia sprzętu i noszenie antystatycznej opaski na nadgarstek).

● Sprawdź stabilność obwodu roboczego produktu, aby zapobiec uszkodzeniom spowodowanym przez prądy impulsowe.

● Światłowody są delikatne; nie używaj światłowodu do ciągnięcia urządzenia. Podczas wkładania lub wyjmowania urządzenia z gniazda nie należy naciskać ani ciągnąć za tuleję znajdującą się z tyłu obudowy urządzenia. W przypadku urządzeń wyposażonych w złącza należy upewnić się, że podczas instalacji lub demontażu zarówno urządzenie, jak i złącze światłowodowe są podnoszone jednocześnie.

● Jeżeli kołki wymagają lutowania, temperatura lutowania nie może przekraczać 260°C, a czas lutowania nie może przekraczać 10 sekund. Szczególną uwagę należy zwrócić na następujące kwestie: podczas lutowania urządzenie musi znajdować się w stanie odłączonym od zasilania, a lutownica musi być odpowiednio uziemiona.

● Podczas korzystania z urządzenia należy ściśle przestrzegać zakresów napięcia i prądu roboczego podanych w karcie katalogowej. Kluczowe parametry — w tym Ith (prąd progowy), Iop max (maksymalny prąd roboczy), Vop max (maksymalne napięcie robocze) i λc (środkowa długość fali) — powinny być szczegółowo wymienione w raporcie z testu dostarczanym w momencie wysyłki. Uwaga: Eksploatacja przekraczająca absolutnie maksymalne wartości znamionowe może spowodować trwałe uszkodzenie urządzenia.

Zapewnienie jakości i obsługa posprzedażna

● Okres gwarancji:

Bezpłatna naprawa lub wymiana wad innych niż ludzkie w ciągu 1 roku od zakupu. Płatne usługi serwisowe dostępne po 1 roku.

● Wyłączenia z bezpłatnej gwarancji:

W okresie bezpłatnej gwarancji świadczone będą bezpłatne usługi naprawy lub wymiany usterek spowodowanych problemami z jakością produktu. Jednakże Box Optronics zastrzega sobie prawo do odmowy wykonania bezpłatnej naprawy w następujących przypadkach w okresie gwarancyjnym:

(1) Uszkodzenia spowodowane czynnikami naturalnymi (np. piorunami, kurzem) lub wpływami środowiska.

(2) Wadliwe działanie spowodowane niewłaściwą obsługą przez użytkownika.

(3) Oczywiste uszkodzenia fizyczne spowodowane błędem ludzkim.

(4) Nieautoryzowany demontaż, modyfikacja lub naprawa.

(5) Zmienione lub niekompletne etykiety gwarancyjne na obudowie.

(6) Uszkodzenie lub utrata podczas transportu.
