Szerokopasmowe źródło światła SLD 840nm 10mW 40nm

Spis treści

1. Wprowadzenie szerokopasmowego źródła światła SLD 840nm 10mW 40nm

2. Dane techniczne

3. Cechy produktu

4. Typowe zastosowania

5. Szczegóły produktu

6. Przewodnik bezpiecznej obsługi

7. Informacje dotyczące zamówienia

8. Arkusz danych i arkusz testowy

9. Warunki wyceny i płatności

10. Czas realizacji

11. Uwagi dotyczące obsługi i konserwacji

12. Zapewnienie jakości i obsługa posprzedażna

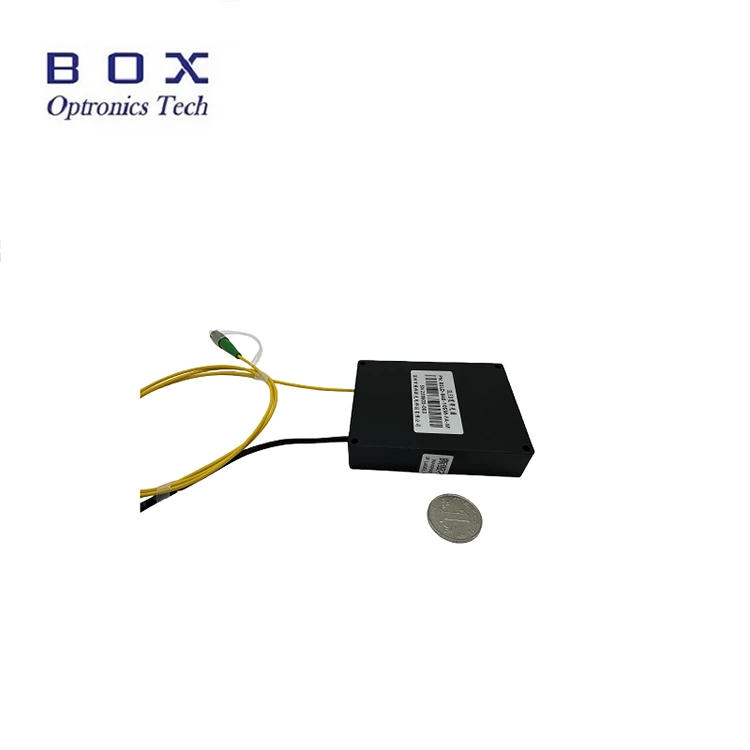

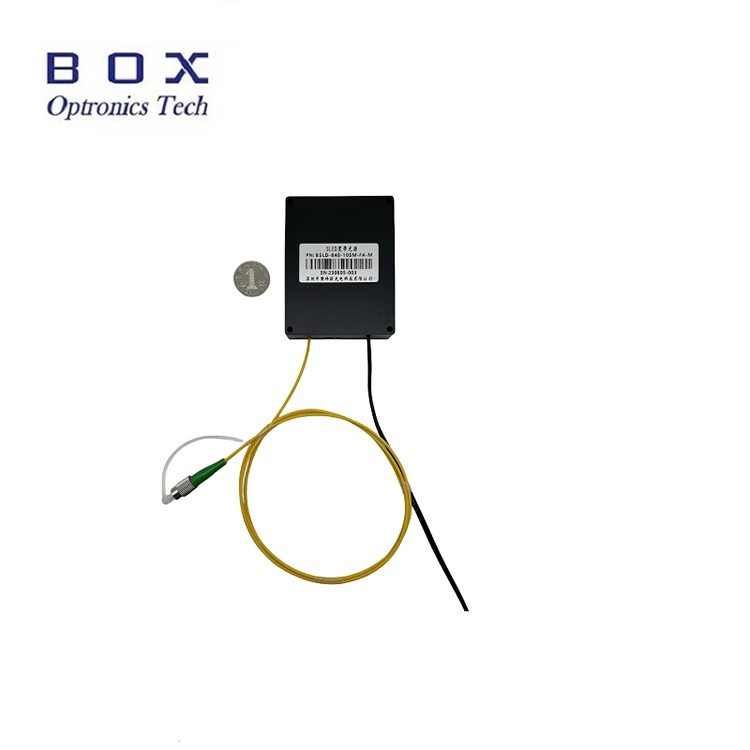

Wprowadzenie produktu - Szerokopasmowe źródło światła SLD 840nm 10mW 40nm

Jest to szerokopasmowe źródło światła SLD o długości fali 840 nm, mocy 10 mW i długości fali 40 nm, wykorzystujące technologię diod superluminescencyjnych, o mocy wyjściowej większej niż 10 mW, szerokości pasma -3 dB w paśmie 40 nm, płaskim widmie, niskim tętnieniu i doskonałej długoterminowej stabilności.

Obsługuje konfiguracje stacjonarne i modułowe z ekranem dotykowym, interfejsem komunikacyjnym RS-485 i oprogramowaniem monitorującym do integracji systemu. Nadaje się do wykrywania włókien i obrazowania medycznego. Zawsze podłączaj/odłączaj włókna bez zasilania, aby uniknąć poparzenia powierzchni czołowej.

Dane techniczne produktu-840nm 10mW 40nm szerokopasmowe źródło światła SLD

Cechy produktu - Szerokopasmowe źródło światła SLD 840nm 10mW 40nm

Niskie tętnienia widmowe; l

Płaskie widmo;

Komunikacja DB9 Female (RS485) dla łatwej integracji;

Dostosowana moc wyjściowa i typ światłowodu.

Zastosowania produktu - Szerokopasmowe źródło światła SLD 840nm 10mW 40nm

Wykrywanie światłowodu;

Obrazowanie medyczne;

Optyczna tomografia koherentna (OCT).

Szczegóły produktu - Szerokopasmowe źródło światła SLD 840nm 10mW 40nm

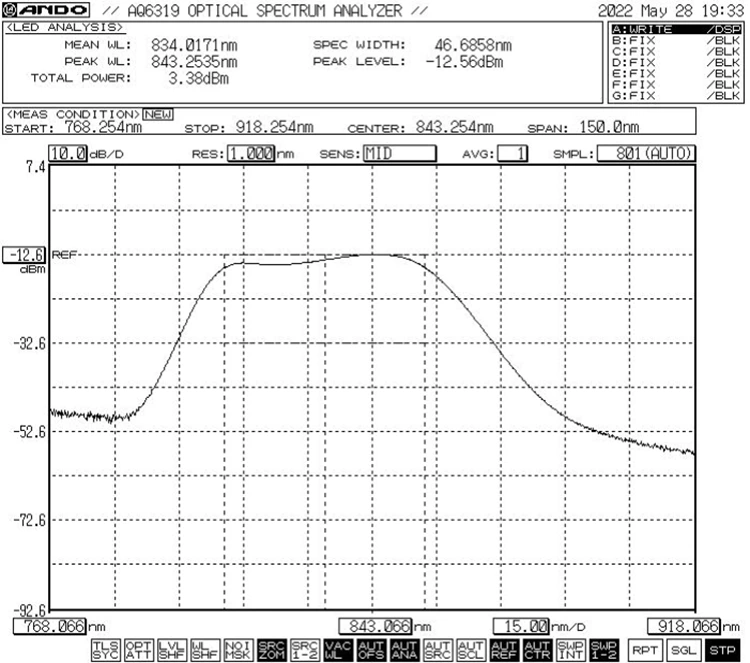

Typowe widmo: -3dB szerokość pasma Min.40nm/typ.45nm

Wymiar (mm)

Akcesoria standardowe

Kroki operacji - szerokopasmowe źródło światła SLD 840nm 10mW 40nm

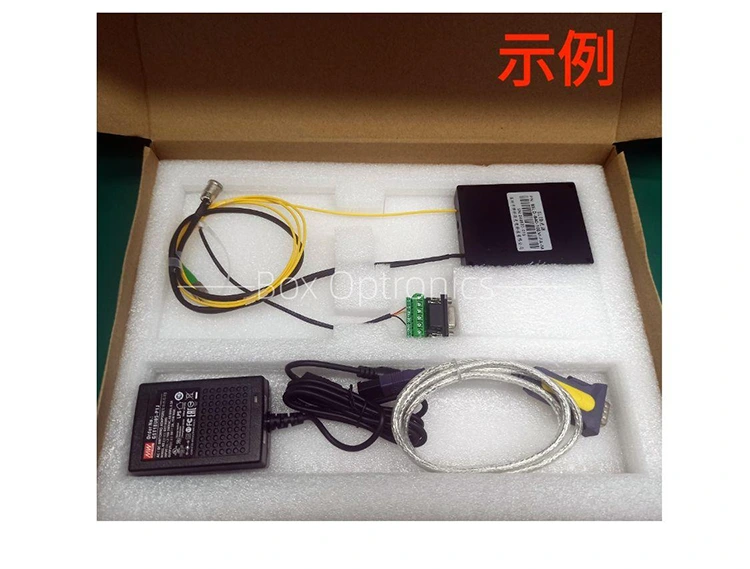

Krok 1. Rozpakowanie: Przed montażem sprawdź, czy wszystkie akcesoria są kompletne, w tym moduł źródła światła SLED, kabel USB do transmisji danych, kabel zielonego portu, zasilacz, raport z testów itp.

Krok 2. Zasilanie: Podłączone do zasilacza impulsowego prądu stałego lub zasilacza regulowanego spełniającego wymagania dotyczące zasilania. Używaj wyłącznie oryginalnego, dopasowanego zasilacza (DC5V lub DC12V). Niewłaściwe zasilacze mogą uszkodzić źródło światła. (Zasilacz dostarczany zgodnie z lokalnymi normami napięcia.)

Krok 3. Podłączanie światłowodu wyjściowego: Otwórz osłonę przeciwpyłową na złączu światłowodu lub kołnierzu, sprawdź powierzchnię końcową światłowodu i podłącz włókno lub połącz włókno z testowanym urządzeniem lub miernikiem mocy po potwierdzeniu, że nie ma zanieczyszczeń ani uszkodzeń.

Setp4. Podłącz do komputera hosta: Użyj zielonego kabla portu i kabla danych USB-RS485 DB9, aby połączyć szerokopasmowe źródło światła SLD 840nm 10 mW 40 nm z komputerem; komputer musi najpierw zainstalować dedykowany sterownik portu szeregowego, aby zidentyfikować kabel danych portu szeregowego USB-RS485, w przeciwnym razie oprogramowanie komputera hosta i moduł źródła światła nie będą mogły być prawidłowo podłączone i komunikowane. Proszę zapytać Box Optronics o sterownik.

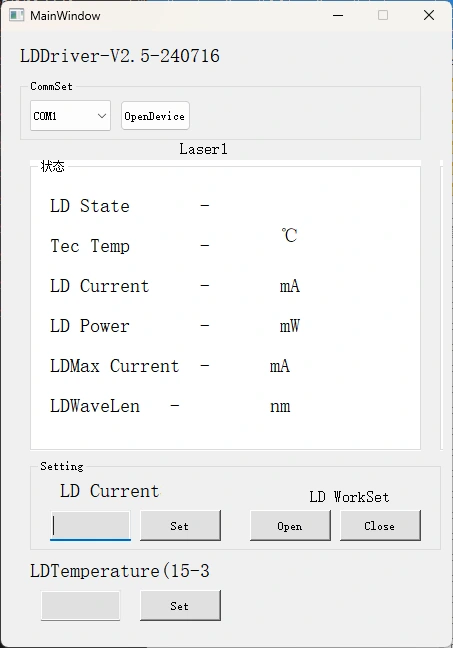

Krok 5. Oprogramowanie sterujące: Box Optronics zapewnia polecenie szeregowe lub oprogramowanie komputerowe do kontrolowania prądu LD i temperatury LD szerokopasmowego źródła światła SLD 840nm 10mW 40nm. Wybierz odpowiedni port, ustaw prąd i temperaturę, a następnie kliknij przycisk Otwórz. (Aby zapobiec uszkodzeniu, przy pierwszym uruchomieniu należy powoli zwiększać prąd napędu. Nie należy natychmiast podawać pełnego prądu.)

Krok 6. Po użyciu kliknij przycisk zamknięcia, wyłącz zasilanie i odłącz łącze światłowodowe.

Informacje dotyczące zamawiania — szerokopasmowe źródło światła SLD 840nm 10mW 40nm

np.: BSLD-840-104SM-FA-M

(Informacje dotyczące zamówienia: szerokopasmowe źródło światła SLD 840 nm, 10 mW, 40 nm, ze światłowodem SM Hi780, złączem FC/APC, pakietem modułów, zasilaczem 5 V DC).

W przypadku innych niestandardowych wymagań prosimy o kontakt: sales06@boxoptronics.com

Arkusz danych i arkusz testowy — szerokopasmowe źródło światła SLD 840nm 10 mW 40 nm

Arkusz danych

Arkusz testowy

Warunki wyceny i płatności - Szerokopasmowe źródło światła SLD 840nm 10mW 40nm

Warunki wyceny

(1) EXW:

Jeśli masz konto DHL/UPS/FedEx, Box Optronics sugeruje użycie EXW. Wysyłamy za pośrednictwem Twojego konta; nie pobieramy kosztów wysyłki.

(2) DAP:

Jeżeli nie posiadasz konta prosimy o opłacenie z góry kosztów wysyłki produktów.

(3)Inne

Warunki płatności

Dostępne są PayPal i T/T.

Czas realizacji-840nm 10mW 40nm szerokopasmowe źródło światła SLD

Produkcja: 10 dni roboczych. (Jeśli są jakieś w magazynie, zostaną wysłane szybciej.)

Logistyka międzynarodowa: 3-5 dni roboczych.

Uwagi dotyczące obsługi i konserwacji — szerokopasmowe źródło światła SLD 840nm 10 mW 40 nm

Nie zaleca się częstego wkładania lub wyjmowania złączy światłowodowych na końcach wyjściowych, aby zapobiec zanieczyszczeniu kurzem – co może prowadzić do zwiększenia tłumienności wtrąceniowej – lub spaleniu powierzchni czołowych złączy światłowodowych.

Przed podłączeniem wyczyść złącza światłowodowe niestrzępiącą się ściereczką i sprawdź za pomocą detektora powierzchni czołowej światłowodu. Zawsze podłączaj/odłączaj włókna bez zasilania, aby uniknąć spalenia powierzchni czołowej. Złącza światłowodowe należy przykryć zatyczkami przeciwpyłowymi.

Jeśli włókno wyjściowe wymaga połączenia z innym włóknem, zaleca się użycie spawarki termojądrowej.

Należy zachować środki ostrożności przed wilgocią, kurzem i korozją; przechowywać w suchym miejscu.

Zapewnienie jakości i obsługa posprzedażna - szerokopasmowe źródło światła SLD 840nm 10mW 40nm

Okres gwarancji:

Bezpłatna naprawa lub wymiana wad innych niż ludzkie w ciągu 1 roku od zakupu. Płatne usługi serwisowe dostępne po 1 roku.

Wyłączenia z bezpłatnej gwarancji:

W okresie bezpłatnej gwarancji świadczone będą bezpłatne usługi naprawy lub wymiany usterek spowodowanych problemami z jakością produktu. Jednakże Box Optronics zastrzega sobie prawo do odmowy wykonania bezpłatnej naprawy w następujących przypadkach w okresie gwarancyjnym:

(1) Uszkodzenia spowodowane czynnikami naturalnymi (np. piorunem, kurzem) lub wpływami środowiska.

(2) Awarie spowodowane niewłaściwą obsługą przez użytkownika.

(3) Widoczne uszkodzenia fizyczne spowodowane błędem człowieka.

(4) Nieautoryzowany demontaż, modyfikacja lub naprawa.

(5) Zmienione lub niekompletne etykiety gwarancyjne na obudowie.

(6) Uszkodzenie lub utrata podczas transportu.
