1. Wprowadzenie współosiowej diody laserowej pigtailowej FP
2. Dane techniczne
3. Cechy produktu
4. Aplikacje

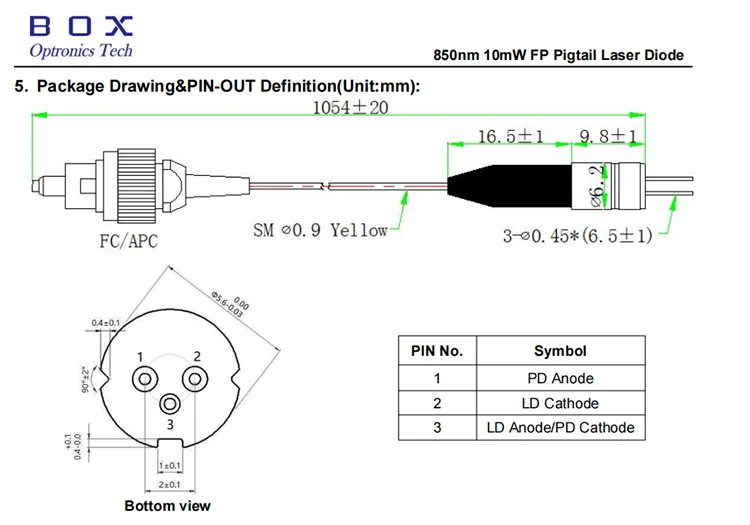

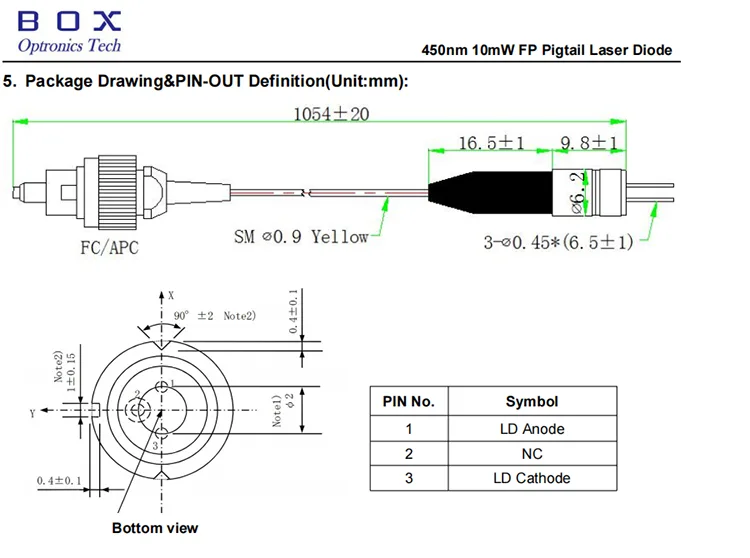

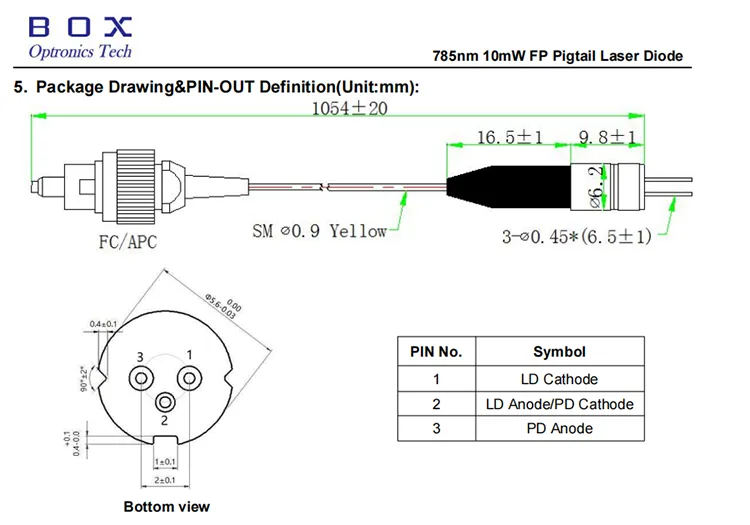

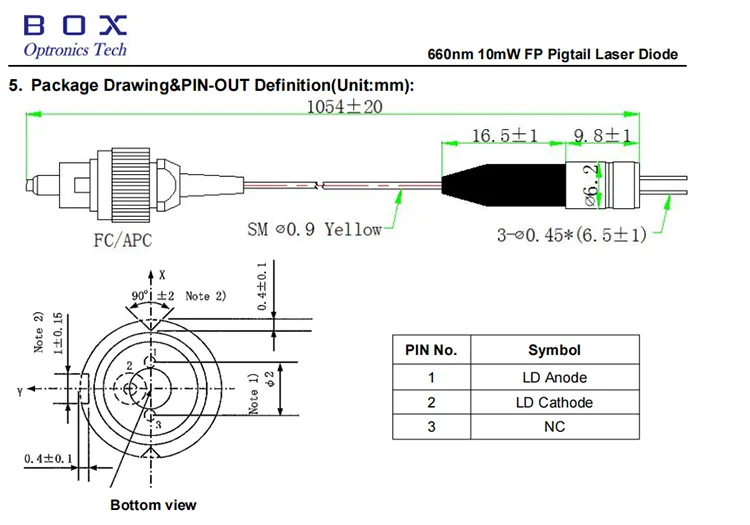

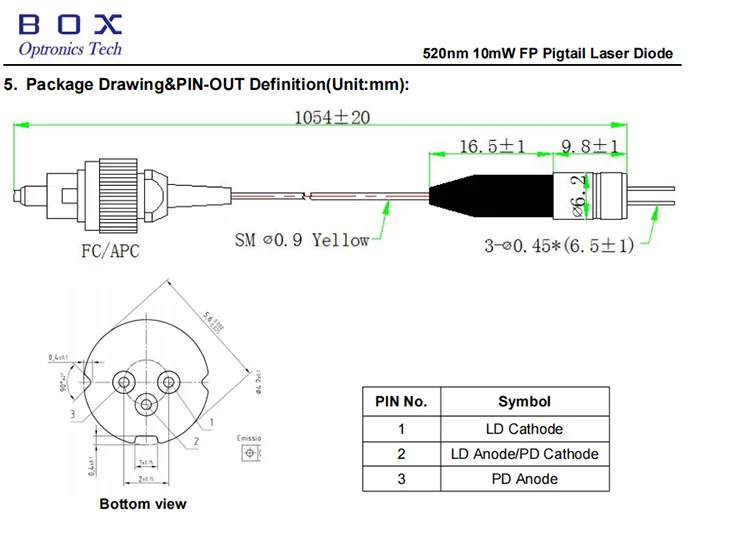

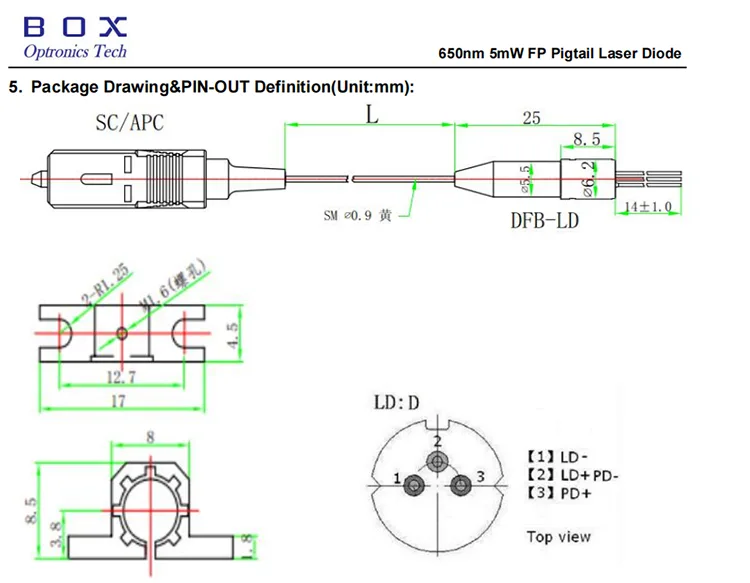

5. Rysunek opakowania i definicja PIN-OUT (jednostka: mm)
6. Informacje dotyczące zamówienia
7. Arkusz danych
8. Warunki wyceny i płatności
9. Czas realizacji
10. Zapewnienie jakości i obsługa posprzedażna

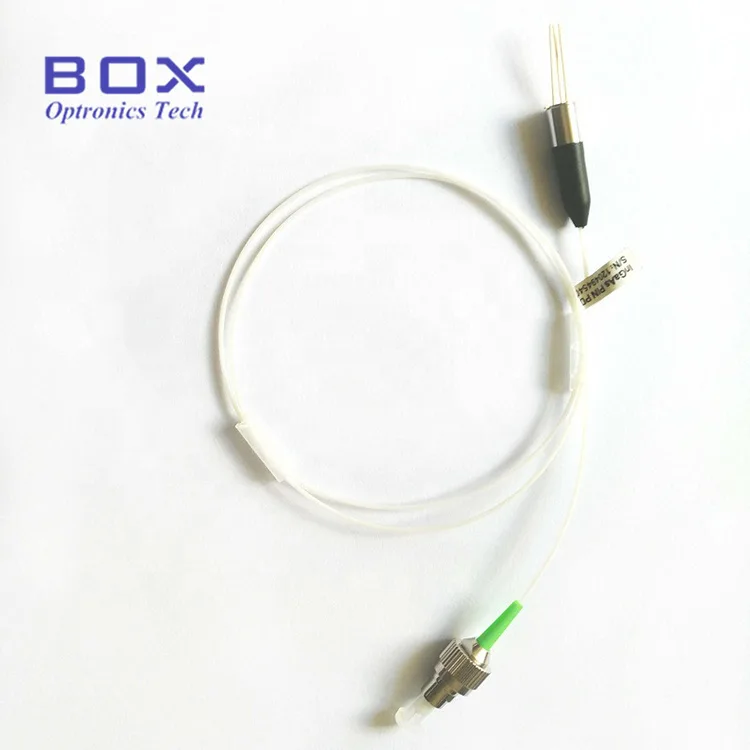

Ta koncentryczna dioda laserowa typu pigtail FP jest jednomodową diodą laserową Fabry-Perot, dostępne są długości fal 450 nm, 520 nm, 650 nm, 660 nm, 785 nm, 850 nm i 980 nm, a moc wyjściowa wynosi 5 mW lub 10 mW. Złącze to FC/APC lub SC/APC. Wysoka niezawodność i długa żywotność. Standard testu niezawodności Telcordia GR-468. Te diody laserowe FP o wielu długościach fal zapewniają elastyczne, niezawodne i wydajne rozwiązania do różnych zastosowań w zakresie światła widzialnego i bliskiej podczerwieni.
|
Parametr |
Symbol |
Warunek testowy |
Min |
Typ |
Maks |
Jednostka |
|
Środkowa długość fali |
λC |
POP = PF |
440 |
450 |
460 |
nm |
|
Optyczna moc wyjściowa |
PF |
JEŻELI = 65 mA |
10 |
20 |
- |
mW |
|
Prąd progowy |
TO |
CW |
- |
22 |
40 |
mama |
|
Napięcie robocze |
VF |
CW |
- |
5.1 |
6.0 |
V |
|
Prąd roboczy |
JEŚLI |
CW |
- |
70 |
90 |
mama |
|
Typ włókna |
- |
- |
460 KM |
|||
|
Parametr |
Symbol |
Warunek testowy |
Min |
Typ |
Maks |
Jednostka |
|
Środkowa długość fali |
λC |
POP = PF |
510 |
520 |
530 |
nm |
|
Optyczna moc wyjściowa |
PF |
JEŻELI = 65 mA |
5.0 |
- |
- |
mW |
|
Prąd progowy |
TO |
CW |
- |
22 |
40 |
mama |
|
Napięcie robocze |
VF |
CW |
- |
5.8 |
6.5 |
V |
|
Prąd roboczy |
JEŚLI |
CW |
- |
60 |
80 |
mama |
|
Typ włókna |
- |
- |
460 KM |
|||
|
Parametr |
Symbol |
Warunek testowy |
Min |
Typ |
Maks |
Jednostka |
|
Środkowa długość fali |
λC |
POP = PF |
640 |
650 |
660 |
nm |
|
Optyczna moc wyjściowa |
PF |
JEŻELI = 65 mA |
- |
5 |
- |
mW |
|
Prąd progowy |
TO |
CW |
- |
55 |
- |
mama |
|
Napięcie robocze |
VF |
CW |
- |
2.1 |
2.5 |
V |
|
Prąd roboczy |
JEŚLI |
CW |
- |
- |
105 |
mama |
|
Parametr |
Symbol |
Warunek testowy |
Min |
Typ |
Maks |
Jednostka |
|
Środkowa długość fali |
λC |
POP = PF |
652 |
660 |
670 |
nm |
|
Optyczna moc wyjściowa |
PF |
JEŻELI =70mA |
10 |
- |
- |
mW |
|
Prąd progowy |
TO |
CW |
- |
40 |
90 |
mama |
|
Napięcie robocze |
VF |
CW |
- |
2.4 |
3.0 |
V |
|
Prąd roboczy |
JEŚLI |
CW |
- |
70 |
120 |
mama |
|
Typ włókna |
- |
- |
630 KM |
|||
|
Parametr |
Symbol |
Warunek testowy |
Min |
Typ |
Maks |
Jednostka |
|
Środkowa długość fali |
λC |
POP = PF |
780 |
790 |
800 |
nm |
|
Optyczna moc wyjściowa |
PF |
JEŻELI =70mA |
10 |
- |
-- |
mW |
|
Prąd progowy |
TO |
CW |
- |
30 |
45 |
mama |
|
Napięcie robocze |
VF |
CW |
- |
1.9 |
2.2 |
V |
|
Prąd roboczy |
JEŚLI |
CW |
- |
70 |
120 |
mama |
|
Wydajność zbocza |
SE |
CW |
1 |
1.1 |
1.2 |
Bez |
|
Monitoruj PD |
JESTEM |
- |
- |
0.2 |
0.2 |
mama |
|
Typ włókna |
- |
- |
780 KM |
|||
|
Parametr |
Symbol |
Warunek testowy |
Min |
Typ |
Maks |
Jednostka |
|
Środkowa długość fali |
λC |
POP = PF |
840 |
850 |
860 |
nm |
|
Optyczna moc wyjściowa |
PF |
JEŻELI = 60 mA |
10 |
- |
- |
mW |
|
Prąd progowy |
TO |
CW |
- |
16 |
20 |
mama |
|
Napięcie robocze |
VF |
CW |
- |
2.1 |
2.3 |
V |
|
Prąd roboczy |
JEŚLI |
CW |
- |
45 |
60 |
mama |
|
Wydajność zbocza |
SE |
CW |
- |
0.95 |
- |
Bez |
|
Monitoruj PD |
JESTEM |
- |
0.05 |
0.13 |
0.5 |
mama |
|
Typ włókna |
- |
- |
780 KM |
|||
|
Parametr |
Symbol |
Warunek testowy |
Min |
Typ |
Maks |
Jednostka |
|
Środkowa długość fali |
λC |
POP = PF |
965 |
980 |
990 |
nm |
|
Optyczna moc wyjściowa |
PF |
JEŻELI = 60 mA |
5 |
- |
- |
mW |
|
Prąd progowy |
TO |
CW |
- |
12 |
20 |
mama |
|
Napięcie robocze |
VF |
CW |
- |
1.55 |
2.0 |
V |
|
Prąd roboczy |
JEŚLI |
CW |
- |
30 |
50 |
mama |
|
Wydajność zbocza |
SE |
CW |
0.64 |
0.8 |
- |
Bez |
|
Monitoruj PD |
JESTEM |
- |
0.08 |
0.3 |
0.5 |
mama |
|
Typ włókna |
- |
- |
Cześć1060 |
|||
● Jednomodowa dioda laserowa Fabry-Perot(FP);
● Opcje długości fali: 450–980 nm;
● Wyjście koncentryczne ze sprzężeniem światłowodowym, praca w trybie CW;
● Wysoka niezawodność, długa żywotność;
● Standard testu niezawodności Telcordia GR-468.
● Wskazanie;
● Pióro świetlne;
● Drukarki;
● Laser laboratoryjny i biomedyczny;
● Wykrywanie optyczne.
|
BLD |
-X |
XX |
XX |
X |
-XX |
|
LD |
Typ chipa |
Długość fali |
Moc wyjściowa |
PIN-OUT |
Złącze |
|
Dioda laserowa |
F: FP |
450: 450 nm 520: 520 nm |
10: 10 mW Inny |
F: Typ F |
AF: FC/APC |
|
650: 650 nm |
02: 2 mW 05: 5 mW Inny |
D: Typ D |
AF: FC/APC SA: SC/APC Inny |
||
|
660: 660 nm 785: 785nm 850: 850nm |
10: 10mW Inny |
D: Typ D |
AF: FC/APC |
||
|
980: 980 nm |
5: 5 mW Inny |
D: Typ D |
AF: FC/APC |
np.: BLD-F78510D-FA
(Informacje dotyczące zamówienia: Koncentryczna dioda laserowa typu pigtail FP, 785 nm 10 mW, układ pinów typu D, ze złączem FC/APC).
● Warunki wyceny
(1) EXW:
Jeśli posiadasz konto DHL/UPS/FedEx, Box Optronics sugeruje skorzystanie z EXW. Wysyłamy za pośrednictwem Twojego konta; nie pobieramy kosztów wysyłki.
(2) DAP:
Jeżeli nie posiadasz konta prosimy o opłacenie z góry kosztów wysyłki produktów.
(3) Inne
● Warunki płatności
Dostępne są PayPal i T/T.
Produkcja: około 10 dni roboczych. (Jeśli są jakieś w magazynie, zostaną wysłane szybciej.)
Logistyka międzynarodowa: 3-5 dni roboczych.
● Okres gwarancji:
Bezpłatna naprawa lub wymiana wad innych niż ludzkie w ciągu 1 roku od zakupu. Płatne usługi serwisowe dostępne po 1 roku.
● Wyłączenia z bezpłatnej gwarancji:
W okresie bezpłatnej gwarancji świadczone będą bezpłatne usługi naprawy lub wymiany usterek spowodowanych problemami z jakością produktu. Jednakże Box Optronics zastrzega sobie prawo do odmowy wykonania bezpłatnej naprawy w następujących przypadkach w okresie gwarancyjnym:
(1) Uszkodzenia spowodowane czynnikami naturalnymi (np. piorunem, kurzem) lub wpływami środowiska.
(2) Awarie spowodowane niewłaściwą obsługą przez użytkownika.
(3) Widoczne uszkodzenia fizyczne spowodowane błędem człowieka.
(4) Nieautoryzowany demontaż, modyfikacja lub naprawa.
(5) Zmienione lub niekompletne etykiety gwarancyjne na obudowie.
(6) Uszkodzenie lub utrata podczas transportu.
