Dioda laserowa motylkowa 850nm FP

Spis treści

1. Wprowadzenie 850nm Dioda laserowa motylkowa FP

2. Dane techniczne

3. Cechy produktu

4. Typowe zastosowania

5. Szczegóły produktu

6. Informacje o zamawianiu

7. Arkusz danych i arkusz testowy

8. Warunki wyceny i płatności

9. Czas realizacji

10. Uwagi dotyczące operacji

11. Zapewnienie jakości i Obsługa posprzedażna

Wprowadzenie produktu

Dioda laserowa motylkowa FP 850nm ma moc wyjściową do 30 mW, dobra jakość wiązki dla wydajnego łączenia ze światłowodami i inne elementy optyczne i zawiera chłodnicę termoelektryczną (TEC), monitorowanie wyładowań niezupełnych i termistor. Nadaje się do pól takich jak krótki zasięg komunikacja optyczna i wykrywanie światłowodów.

Produkt Dane techniczne

Cechy produktu

● Włókno SM Hi780 warkocz;

● Wysoka moc wyjściowa do 30mW;

● 14-pinowe Pakiet BTF z TEC, termistorem i monitorować PD.

Zastosowania produktu-850nm FP Butterfly Dioda laserowa

● Optyka krótkiego zasięgu Komunikacja;

● Laboratoryjne źródła światła i badanie optyczne;

● Obrazowanie biologiczne;

● Detekcja światłowodu.

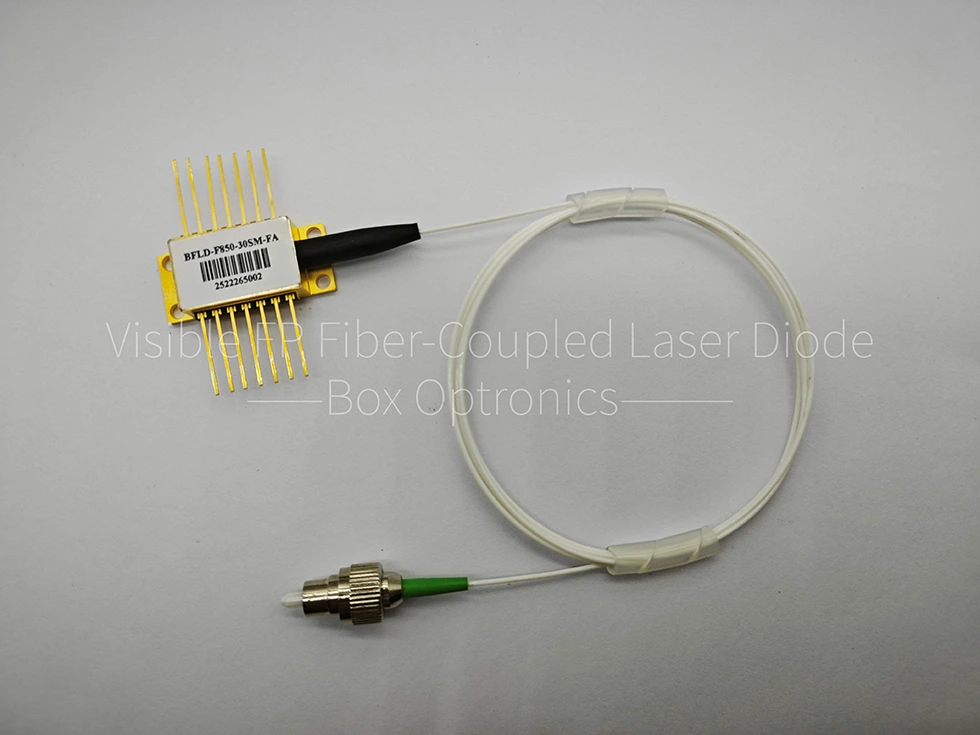

Szczegóły produktu

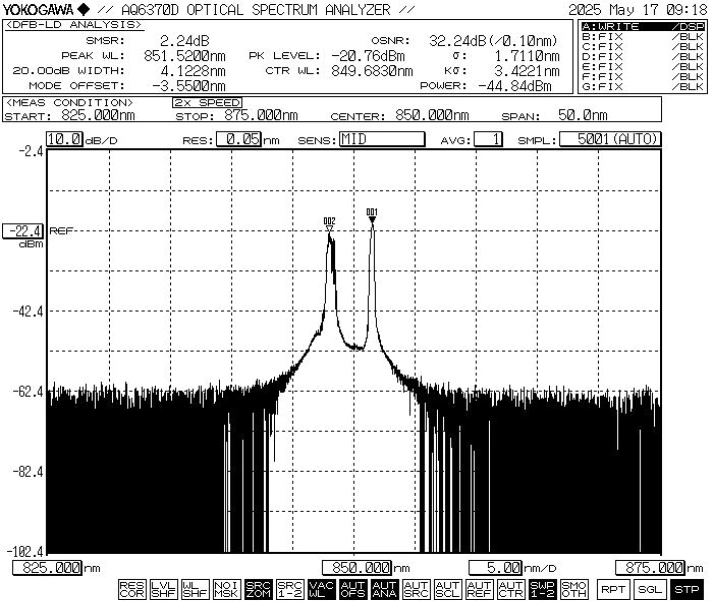

● Typowe widmo: 850nm, tolerancja WL +/-10nm.

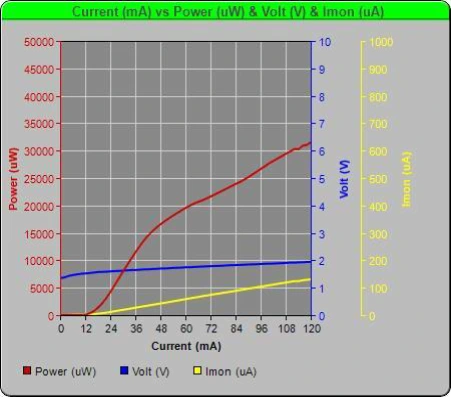

● PIV-850nm 30mW dioda laserowa motylkowa FP

● Akcesoria standardowe

* Samodzielne urządzenie; brak wbudowanego sterownika (pakiet modułów ze sterownikiem obwód jest opcjonalny).

Informacje o zamówieniu

np.: BFLD-F785-30SM-FA

(Informacje dotyczące zamówienia: dioda laserowa motylkowa FP 850 nm, moc wyjściowa 30 mW zasilania, ze światłowodem SM, złączem FC/APC, pinem pompy).

W przypadku innych niestandardowych wymagań prosimy o kontakt: sales06@boxoptronics.com

Arkusz danych i Arkusz testowy

Arkusz danych

Arkusz testowy

Warunki wyceny i płatność

● Warunki wyceny

(1) EXW:

Jeśli posiadasz konto DHL/UPS/FedEx, Box Optronics sugeruje jego użycie EXW. Wysyłamy za pośrednictwem Twojego konta; nie pobieramy kosztów wysyłki.

(2) DAP:

Jeżeli nie posiadasz konta prosimy o opłacenie kosztów wysyłki z góry produkty.

(3)Inne

● Warunki płatności

Dostępne są PayPal i T/T.

Czas realizacji

Produkcja zajmuje około 10 dni roboczych. (Jeśli są jakieś w magazynie, zostanie szybciej wysłany.)

Międzynarodowa logistyka może zająć 3-5 dni roboczych.

Uwagi dotyczące operacji

● Podczas pracy to urządzenie emituje wiązkę laserową o dużej intensywności; zrobić nie patrz bezpośrednio na powierzchnię końcową włókna, ponieważ może to spowodować uszkodzenie oczu.

● To urządzenie jest wrażliwe na ładunki elektrostatyczne; dlatego ścisłe przestrzeganie podczas pakowania wymagane są środki ochrony antystatycznej, transportu i użytkowania. Ponadto należy podjąć środki ostrożności, aby zapobiec przepięciami w zasilaniu, gdyż niezastosowanie się do tego zalecenia może skutkować trwałym uszkodzeniem urządzenia urządzenia (np. zapewnienie prawidłowego uziemienia sprzętu i noszenie powłoki antystatycznej pasek na nadgarstek).

● Jeśli piny wymagają lutowania, temperatura lutowania nie może przekraczać 260°C, a czas lutowania nie może przekraczać 10 sekund. Szczególne należy zwrócić uwagę na następujące kwestie: podczas procesu lutowania, urządzenie musi być odłączone od zasilania, a lutownica musi być prawidłowo uziemiony.

● Podczas korzystania z urządzenia należy ściśle przestrzegać napięcia roboczego i zakresy prądu określone w arkuszu danych. Kluczowe parametry — w tym Ith (Prąd progowy), Iop max (maksymalny prąd roboczy), Vop max (maksymalny napięcie robocze) i λc (długość fali środkowej) – należy podać odniesienie szczegółowo w raporcie z testu dostarczonym w momencie wysyłki. Uwaga: Działanie przekraczające bezwzględnie maksymalne wartości znamionowe mogą spowodować trwałe uszkodzenie urządzenia.

Zapewnienie jakości i Obsługa posprzedażna

● Okres gwarancji:

Bezpłatna naprawa lub wymiana wad niezwiązanych z działalnością człowieka w ciągu 1 rok od zakupu. Płatne usługi serwisowe dostępne po 1 roku.

● Wyłączenia z bezpłatnej gwarancji:

W okresie bezpłatnej gwarancji, bezpłatna naprawa lub wymiana zostaną dostarczone w przypadku usterek spowodowanych problemami z jakością produktu. Jednak Pudełko Optronics zastrzega sobie prawo do odmowy bezpłatnej naprawy w poniższych przypadkach przypadki w okresie gwarancyjnym:

(1) Uszkodzeń spowodowanych czynnikami naturalnymi (np. uderzenie pioruna, kurz) lub wpływy środowiska.

(2) Wadliwe działanie spowodowane niewłaściwą obsługą przez użytkownika.

(3) Oczywiste uszkodzenia fizyczne spowodowane błędem ludzkim.

(4) Nieautoryzowany demontaż, modyfikacja lub naprawa.

(5) Zmienione lub niekompletne etykiety gwarancyjne na obudowie.

(6) Uszkodzenie lub utrata podczas transportu.
