Dioda laserowa motylkowa 785nm FP

Spis treści

1. Wprowadzenie 785nm Dioda laserowa motylkowa FP

2. Dane techniczne

3. Cechy produktu

4. Typowe zastosowania

5. Szczegóły produktu

6. Informacje o zamawianiu

7. Arkusz danych i arkusz testowy

8. Warunki wyceny i płatności

9. Czas realizacji

10. Uwagi dotyczące operacji

11. Zapewnienie jakości i Obsługa posprzedażna

Wprowadzenie produktu

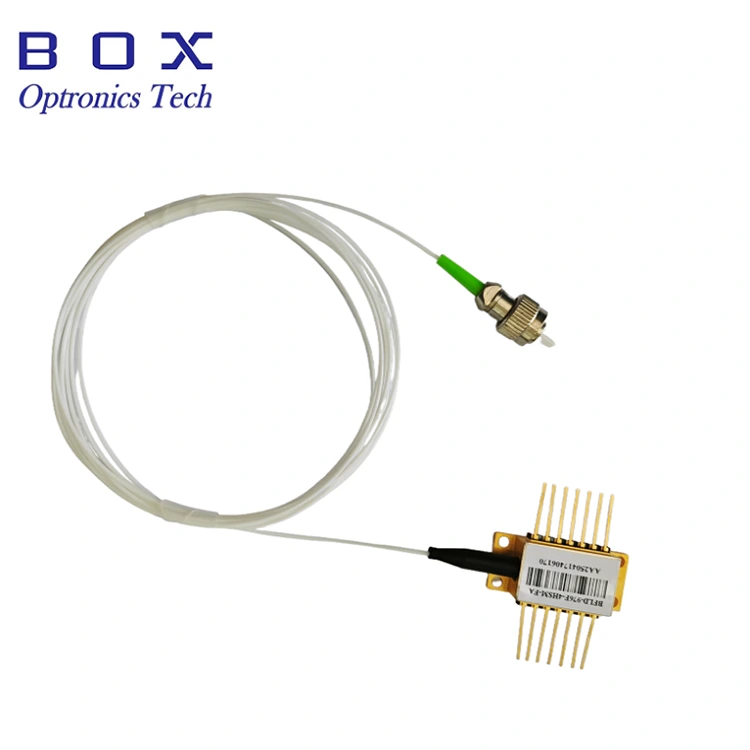

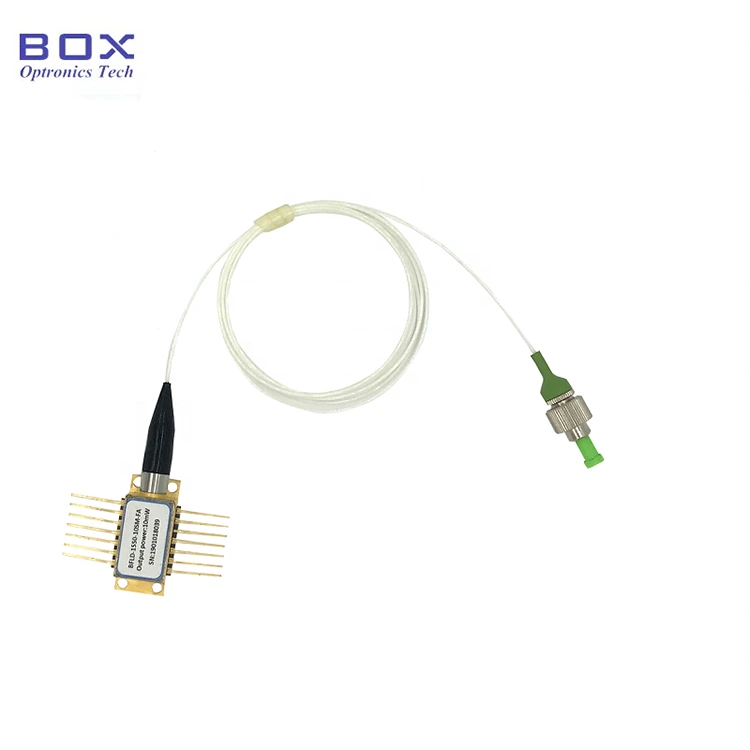

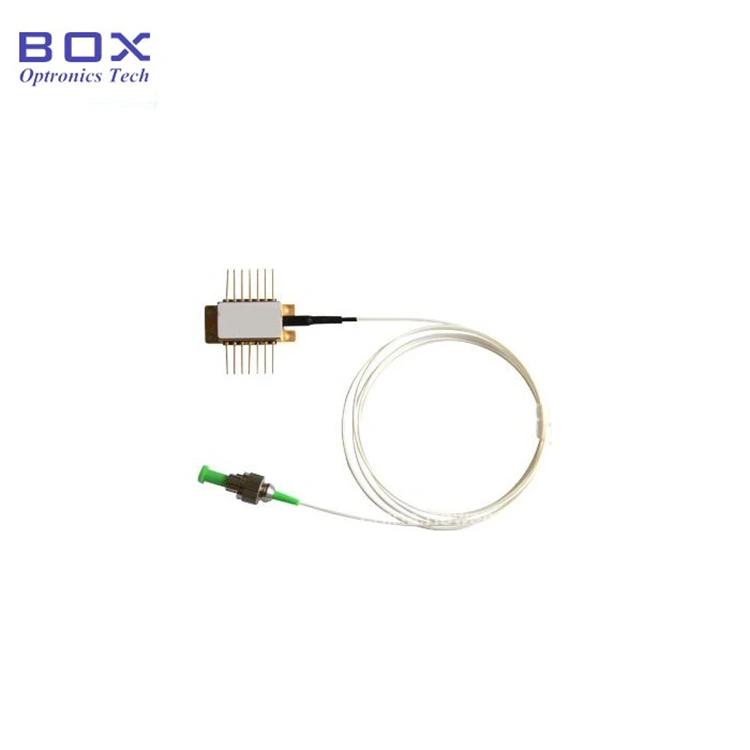

Jest to dioda laserowa motylkowa FP o długości fali 785 nm, wyposażona w górę do mocy wyjściowej 30 mW. Rodzaj włókna może być SM785-HP lub PM780-HP i integruje TEC, fotodiodę monitorującą i termistor. The Rura ochronna 900um i złącze FC/APC są opcjonalne. Jeśli szpilki tego wymagają lutowania, temperatura lutowania nie może przekraczać 260°C i czas lutowania nie może przekraczać 10 sekund. Pakiet Moduł/Benchtop z obwodem sterownika, Dostępna jest moc wyjściowa 50 mW.

Produkt Dane techniczne

Cechy produktu

● SM785-HP lub włókno PM780-HP;

● Zwiększenie mocy wyjściowej do 30mW;

● 14-pinowe Pakiet BTF z TEC, termistorem i Monitoruj PD.

Aplikacje produktów

● Źródło światła;

● Detekcja światłowodowa system;

● Obróbka materiału.

Szczegóły produktu

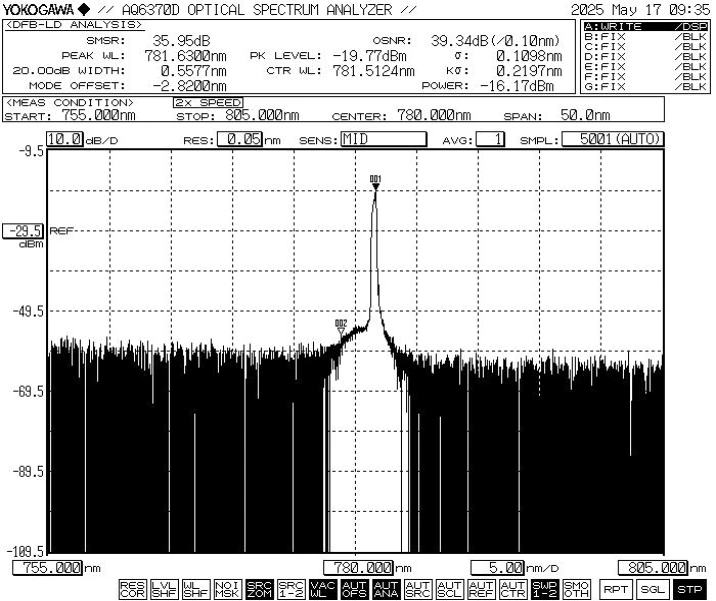

● Typowe widmo: 785nm, tolerancja WL +/-10nm.

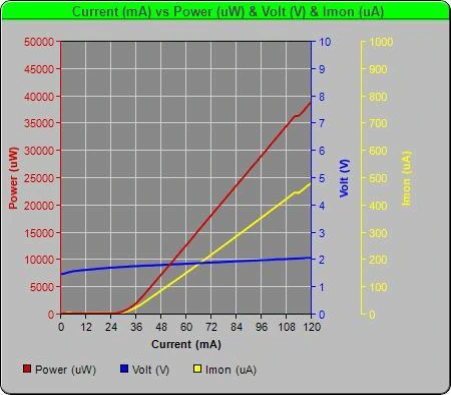

● PIV-785nm 30mW dioda laserowa motylkowa FP

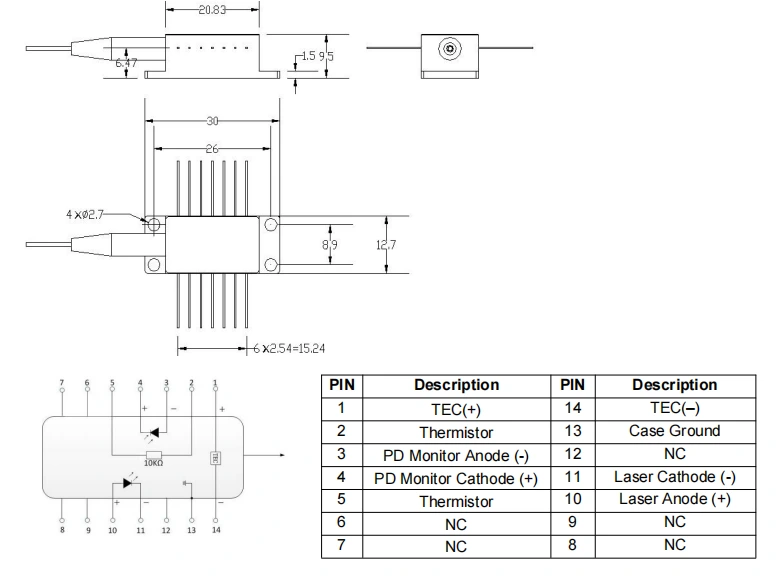

● Rysunek opakowania i definicja PIN-OUT (jednostka: mm)-785nm FP Butterfly Dioda laserowa

● Akcesoria standardowe

* Samodzielne urządzenie; brak wbudowanego sterownika (pakiet modułów ze sterownikiem obwód jest opcjonalny).

Zamawianie informacje

np.: BFLD-F785-30SM-FA

(Informacje dotyczące zamówienia: dioda laserowa motylkowa FP 785 nm, moc wyjściowa 30 mW zasilanie, światłowód SM Hi780, złącze FC/APC, pin pompy).

W przypadku innych niestandardowych wymagań prosimy o kontakt: sales06@boxoptronics.com

Arkusz danych i Arkusz testowy

Arkusz danych

Arkusz testowy

Warunki wyceny i płatności

● Warunki wyceny

(1) EXW:

Jeśli posiadasz konto DHL/UPS/FedEx, Box Optronics sugeruje jego użycie EXW. Wysyłamy za pośrednictwem Twojego konta; nie pobieramy kosztów wysyłki.

(2) DAP:

Jeżeli nie posiadasz konta prosimy o opłacenie kosztów wysyłki z góry produkty.

● Warunki płatności

Dostępne są PayPal i T/T.

Czas realizacji

Produkcja zajmuje około 10 dni roboczych. (Jeśli są jakieś w magazynie, zostanie szybciej wysłany.)

Międzynarodowa logistyka może zająć 3-5 dni roboczych.

Uwagi dotyczące operacji

● Zagrożenie promieniowaniem laserowym: Gdy urządzenie działa, emituje wiązkę laserową o dużej intensywności. Nie patrz bezpośrednio końcówkę włókna, gdyż może to spowodować uszkodzenie oczu.

● Ochrona ESD: To urządzenie jest wrażliwe na ładunki elektrostatyczne. Dlatego konieczne jest zastosowanie rygorystycznych środków ochrony antystatycznej należy przestrzegać podczas pakowania, transportu i użytkowania. Dodatkowo, należy podjąć środki ostrożności, aby zapobiec przepięciom w zasilaniu, w przypadku ich niezastosowania może skutkować trwałym uszkodzeniem urządzenia (np. należy zadbać o odpowiedni sprzęt). uziemienia i nosić antystatyczną opaskę na nadgarstek).

● Obsługa światłowodów i urządzeń:optyczne włókna są delikatne. Nie ciągnij urządzenia za włókno. Podczas wstawiania lub wyjmując urządzenie z gniazdka, nie naciskaj ani nie ciągnij za wtyczkę tulei znajdującej się z tyłu obudowy urządzenia. W przypadku urządzeń wyposażonych w złącza, upewnij się, że zarówno urządzenie, jak i złącze światłowodowe są podnoszone jednocześnie podczas instalacji lub demontażu.

● Wymagania dotyczące lutowania pinów: Jeśli piny wymagają lutowania, temperatura lutowania nie może przekraczać 260°C, oraz czas lutowania nie może przekraczać 10 sekund. Zwróć szczególną uwagę na następujące zasady: podczas procesu lutowania urządzenie musi znajdować się w stanie niezasilonym stanie, a lutownica musi być odpowiednio uziemiona.

● Operacja włączania zasilania: Podczas włączania zasilania procesu, nigdy nie przykładaj bezpośrednio wysokiego prądu, ponieważ może to spowodować uszkodzenie chipa. Zamiast tego włącz urządzenie na poziomie prądu zbliżonym do progu chipa i następnie stopniowo zwiększaj prąd małymi krokami, aż do pożądanego poziomu zostaje osiągnięty.

● Sekwencja chłodzenia i włączania: Przed włączając wszystkie komponenty, najpierw włącz chłodzenie, a następnie kontynuuj stopniowe zwiększanie mocy, aby zapobiec przegrzaniu i przeciążeniu chipa.

Zapewnienie jakości i Obsługa posprzedażna

● Okres gwarancji:

Bezpłatna naprawa lub wymiana wad niezwiązanych z działalnością człowieka w ciągu 1 rok od zakupu. Płatne usługi serwisowe dostępne po 1 roku.

● Wyłączenia z bezpłatnej gwarancji:

W okresie bezpłatnej gwarancji, bezpłatna naprawa lub wymiana zostaną dostarczone w przypadku usterek spowodowanych problemami z jakością produktu. Jednak Pudełko Optronics zastrzega sobie prawo do odmowy bezpłatnej naprawy w poniższych przypadkach przypadki w okresie gwarancyjnym:

(1) Uszkodzeń spowodowanych czynnikami naturalnymi (np. uderzenie pioruna, kurz) lub wpływy środowiska.

(2) Wadliwe działanie spowodowane niewłaściwą obsługą przez użytkownika.

(3) Oczywiste uszkodzenia fizyczne spowodowane błędem ludzkim.

(4) Nieautoryzowany demontaż, modyfikacja lub naprawa.

(5) Zmienione lub niekompletne etykiety gwarancyjne na obudowie.

(6) Uszkodzenie lub utrata podczas transportu.
