Moduł źródła lasera Fabry Perot FP

Spis treści

1. Wprowadzenie modułu źródła laserowego Fabry Perot FP

2. Dane techniczne

3. Cechy produktu

4. Typowe zastosowania

5. Szczegóły produktu

6. Przewodnik bezpiecznej obsługi

7. Informacje dotyczące zamówienia

8. Arkusz danych i arkusz testowy

9. Warunki wyceny i płatności

10. Czas realizacji

11. Uwagi dotyczące obsługi i konserwacji

12. Zapewnienie jakości i obsługa posprzedażna

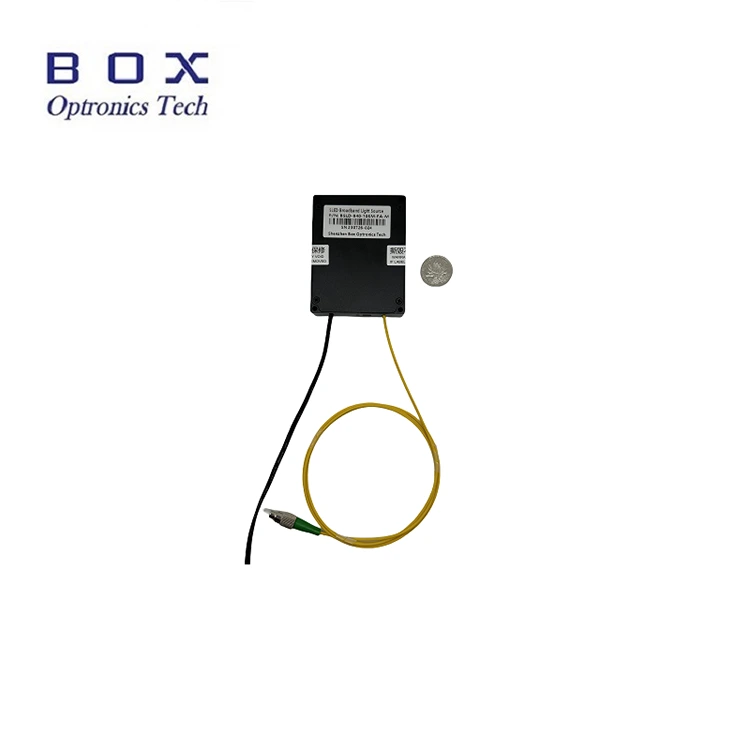

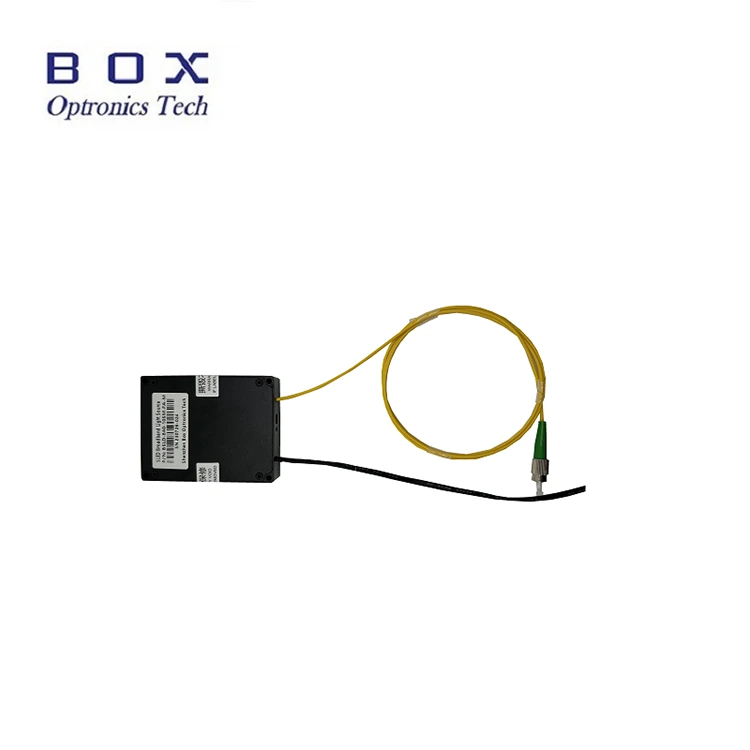

Wprowadzenie produktu — moduł źródła laserowego Fabry Perot FP

Moduł źródła lasera Fabry Perot FP wykorzystuje półprzewodnikowy układ laserowy, profesjonalnie zaprojektowany obwód napędowy i sterowanie TEC, aby zapewnić bezpieczną pracę lasera, stabilną moc wyjściową i widmo. 532 nm, 785 nm i 1064 nm są opcjonalne. Moc wyjściowa wynosi ponad 50 mW. Do obsługi i integracji dostarczane są polecenia i oprogramowanie hosta komputera PC. Nadaje się jako źródło lasera pompującego do analiz biomedycznych i spektralnych.

Dane techniczne produktu — moduł źródła laserowego Fabry Perot FP

Cechy produktu — moduł źródła laserowego Fabry Perot FP

● Wysoka moc wyjściowa 50 mW;

● Stabilna moc i widmo;

● Kompaktowy pakiet modułów 70x90x18mm.

Zastosowania produktu — moduł źródła laserowego Fabry Perot FP

● Biomedyczne;

● Analiza widmowa;

● Czujnik światłowodowy.

Szczegóły produktu — Moduł źródła laserowego Fabry Perot FP

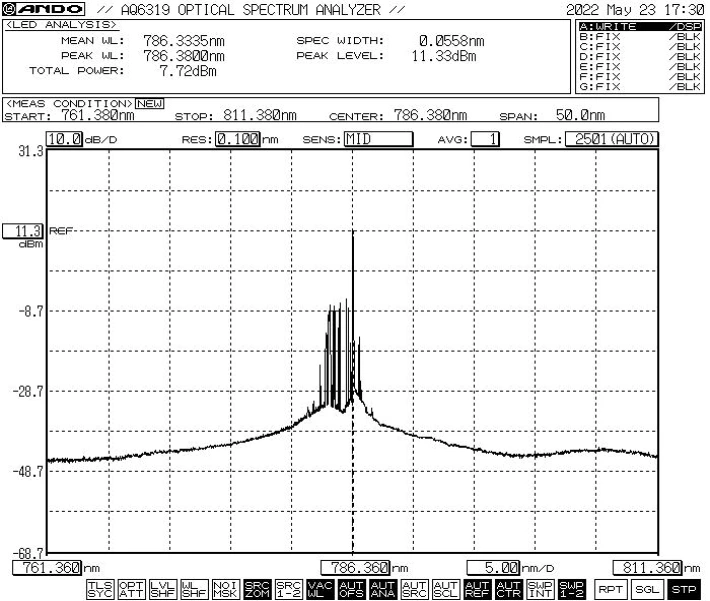

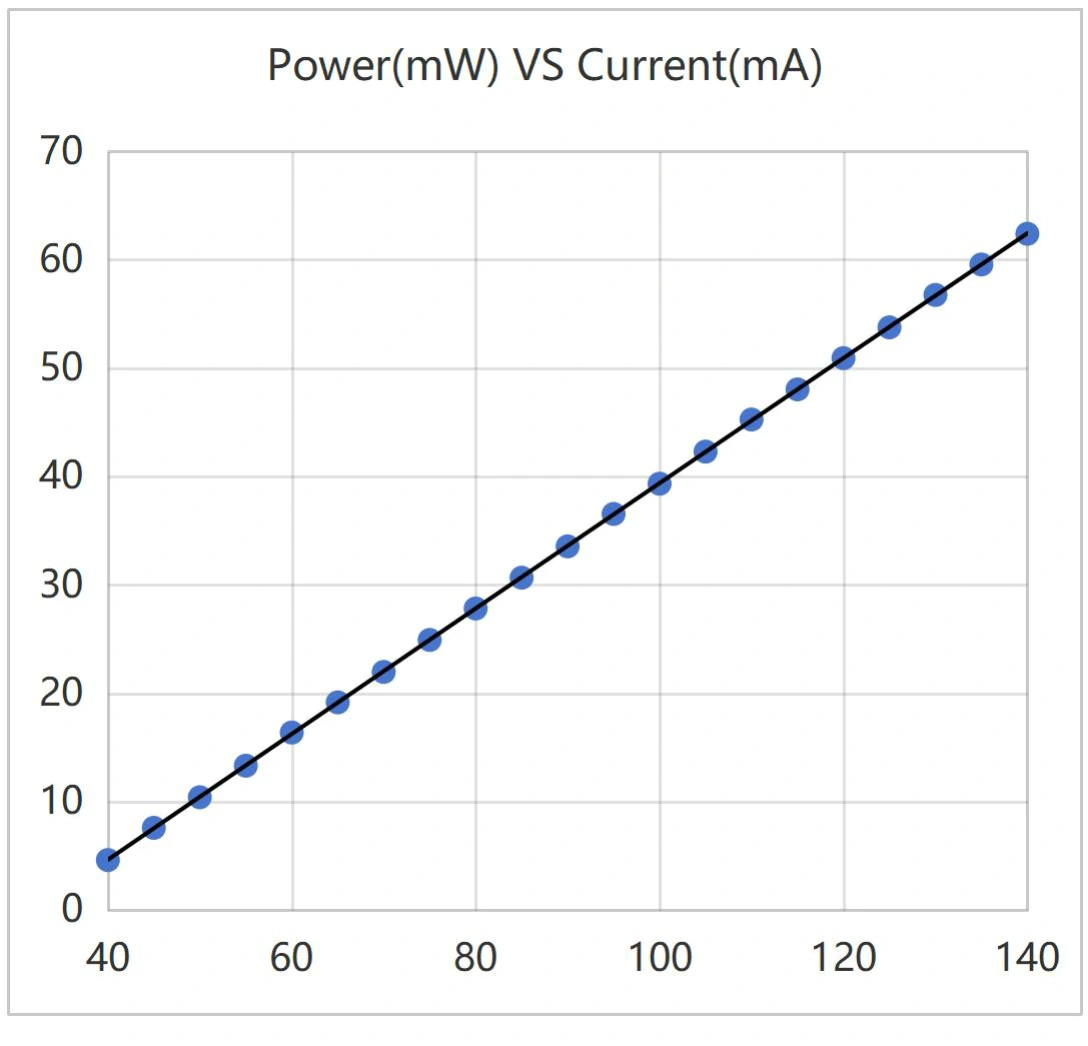

● Typowa krzywa: źródło lasera FP o mocy 785 nm i mocy 50 mW

Kroki operacji — moduł źródła lasera Fabry Perot FP

Krok 1. Rozpakowanie: Przed montażem należy sprawdzić, czy wszystkie akcesoria są kompletne.

Krok 2. Zasilanie: Podłączone do zasilacza impulsowego prądu stałego lub zasilacza regulowanego spełniającego wymagania dotyczące zasilania. Używaj wyłącznie oryginalnego, dopasowanego zasilacza (DC5V lub DC12V). Niewłaściwe zasilacze mogą uszkodzić źródło światła. (Zasilacz dostarczany zgodnie z lokalnymi normami napięcia.)

Krok 3. Podłączanie światłowodu wyjściowego: Otwórz osłonę przeciwpyłową na złączu światłowodu lub kołnierzu, sprawdź powierzchnię końcową światłowodu i podłącz włókno lub połącz włókno z testowanym urządzeniem lub miernikiem mocy po potwierdzeniu, że nie ma zanieczyszczeń ani uszkodzeń.

Setp4. Podłącz do komputera hosta: Użyj kabla danych USB-RS485 DB9, aby połączyć moduł źródła lasera Fabry Perot FP i komputer; komputer musi najpierw zainstalować dedykowany sterownik portu szeregowego, aby zidentyfikować kabel danych portu szeregowego USB-RS485, w przeciwnym razie oprogramowanie komputera hosta i moduł źródła światła nie będą mogły być prawidłowo podłączone i komunikowane. Proszę zapytać Box Optronics o sterownik.

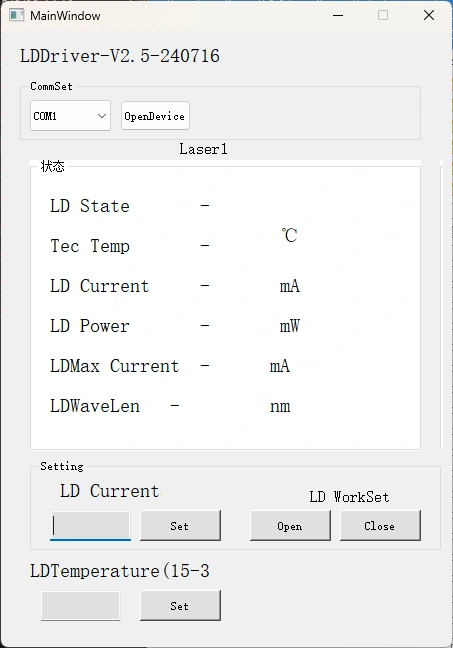

Krok 5. Oprogramowanie sterujące: Box Optronics zapewnia polecenie szeregowe lub oprogramowanie komputerowe do sterowania prądem LD modułu źródła lasera Fabry Perot FP. Wybierz odpowiedni port, ustaw prąd i temperaturę, a następnie kliknij przycisk Otwórz. (Aby zapobiec uszkodzeniu, przy pierwszym uruchomieniu należy powoli zwiększać prąd napędu. Nie należy natychmiast podawać pełnego prądu.)

Krok 6. Po użyciu kliknij przycisk zamknięcia, wyłącz zasilanie i odłącz łącze światłowodowe.

Informacje dotyczące zamawiania — Moduł źródła lasera Fabry Perot FP

np.: BFL-F1064-50SM-FA-M

(Informacje dotyczące zamówienia: moduł źródła lasera Fabry Perot FP, 1064 nm, moc wyjściowa 50 mW, ze światłowodem SM, złącze FC/APC, pakiet modułów).

W przypadku innych niestandardowych wymagań prosimy o kontakt: sales06@boxoptronics.com

Arkusz danych i arkusz testowy — moduł źródła lasera Fabry Perot FP

Arkusz danych

Arkusz testowy

Warunki wyceny i płatności - Moduł źródła laserowego Fabry Perot FP

● Warunki wyceny

(1) EXW:

Jeśli masz konto DHL/UPS/FedEx, Box Optronics sugeruje użycie EXW. Wysyłamy za pośrednictwem Twojego konta; nie pobieramy kosztów wysyłki.

(2) DAP:

Jeżeli nie posiadasz konta prosimy o opłacenie z góry kosztów wysyłki produktów.

(3)Inne

● Warunki płatności

Dostępne są PayPal i T/T.

Termin realizacji - moduł źródła laserowego Fabry Perot FP

Produkcja: 10-15 dni roboczych. (Jeśli są jakieś w magazynie, zostaną wysłane szybciej.)

Logistyka międzynarodowa: 3-5 dni roboczych.

Uwagi dotyczące obsługi i konserwacji — moduł źródła lasera Fabry Perot FP

● Nie zaleca się częstego wkładania lub wyjmowania złączy światłowodowych, aby zapobiec zanieczyszczeniu kurzem – co może prowadzić do zwiększenia tłumienności wtrąceniowej – lub spaleniu powierzchni czołowych złączy światłowodowych.

● Przed podłączeniem wyczyść złącza światłowodowe niestrzępiącą się ściereczką i sprawdź za pomocą detektora powierzchni czołowej światłowodu. Zawsze podłączaj/odłączaj włókna bez zasilania, aby uniknąć spalenia powierzchni czołowej. Złącza światłowodowe należy przykryć zatyczkami przeciwpyłowymi.

● Jeśli włókno wyjściowe wymaga połączenia z innym włóknem, zaleca się użycie spawarki termojądrowej.

● Należy zachować środki ostrożności chroniące przed wilgocią, kurzem i korozją; przechowywać w suchym miejscu.

Zapewnienie jakości i obsługa posprzedażna — moduł źródła laserowego Fabry Perot FP

● Okres gwarancji:

Bezpłatna naprawa lub wymiana wad innych niż ludzkie w ciągu 1 roku od zakupu. Płatne usługi serwisowe dostępne po 1 roku.

● Wyłączenia z bezpłatnej gwarancji:

W okresie bezpłatnej gwarancji świadczone będą bezpłatne usługi naprawy lub wymiany usterek spowodowanych problemami z jakością produktu. Jednakże Box Optronics zastrzega sobie prawo do odmowy wykonania bezpłatnej naprawy w następujących przypadkach w okresie gwarancyjnym:

(1) Uszkodzenia spowodowane czynnikami naturalnymi (np. piorunem, kurzem) lub wpływami środowiska.

(2) Awarie spowodowane niewłaściwą obsługą przez użytkownika.

(3) Widoczne uszkodzenia fizyczne spowodowane błędem człowieka.

(4) Nieautoryzowany demontaż, modyfikacja lub naprawa.

(5) Zmienione lub niekompletne etykiety gwarancyjne na obudowie.

(6) Uszkodzenie lub utrata podczas transportu.
