Źródło pompy światłowodowej wielomodowej o dużej mocy 1064 nm

Spis treści

1. Wprowadzenie Źródło pompy światłowodowej wielomodowej o dużej mocy 1064 nm

2. Dane techniczne

3. Cechy produktu

4. Typowe zastosowania

5. Akcesoria standardowe

6. Przewodnik bezpiecznej obsługi

7. Informacje dotyczące zamówienia

8. Arkusz danych

9. Warunki wyceny i płatność

10. Czas realizacji

11. Uwagi operacyjne i Konserwacja

12. Zapewnienie jakości i Obsługa posprzedażna

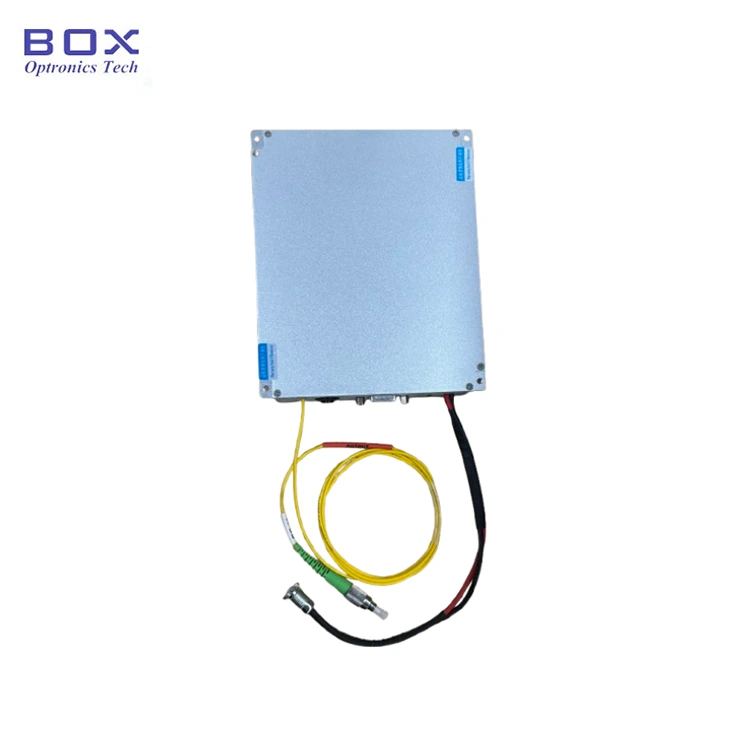

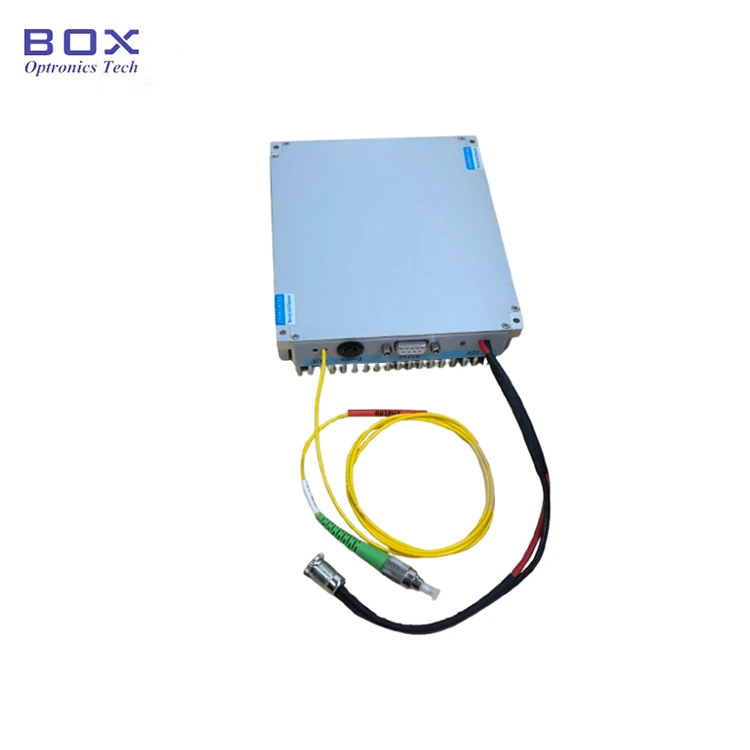

Wprowadzenie produktu

Źródło lasera o dużej mocy 1064 nm oparte jest na: wysokowydajny układ lasera półprzewodnikowego z wyjściem światłowodowym 105/125um, oraz obwód napędowy prądu stałego zaprojektowany w celu zapewnienia bezpieczeństwa i stabilności działanie lasera. nadaje się do zastosowań w pompowaniu laserem światłowodowym, biomedycyna i tak dalej. Podczas długotrwałego stosowania należy zwrócić uwagę na rozpraszanie ciepła źródła lasera.

Produkt Dane techniczne

Cechy produktu

● Wysoka stabilność;

● Wysoka moc wyjściowa;

● Pakiet modułów z monitorowanie komunikacji dla łatwej integracji;

● Zapewnij złącze FC/UPC lub SMA905.

Aplikacje produktów

● Pompowanie laserem światłowodowym;

● Biomedycyna;

● Obróbka laserowa materiału.

Produkt Szczegóły

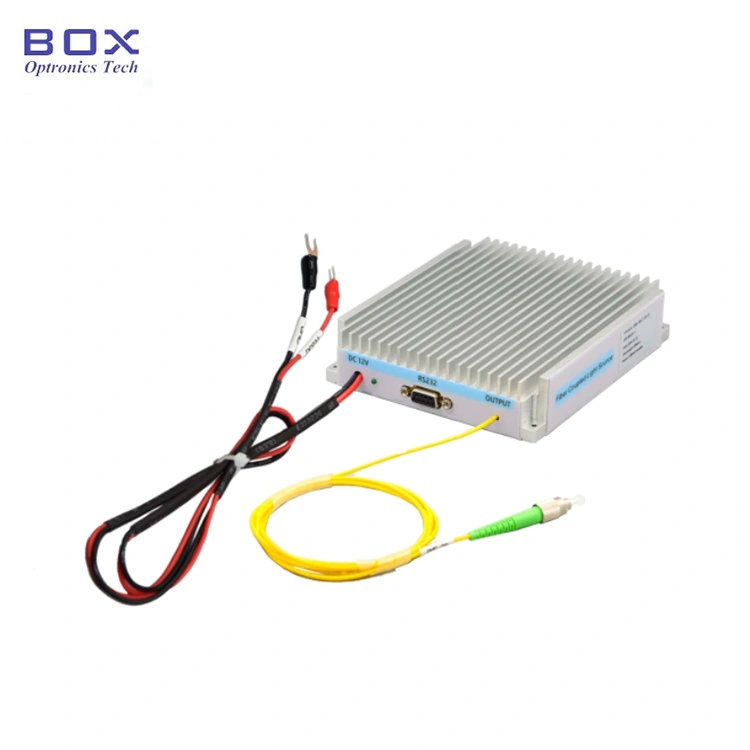

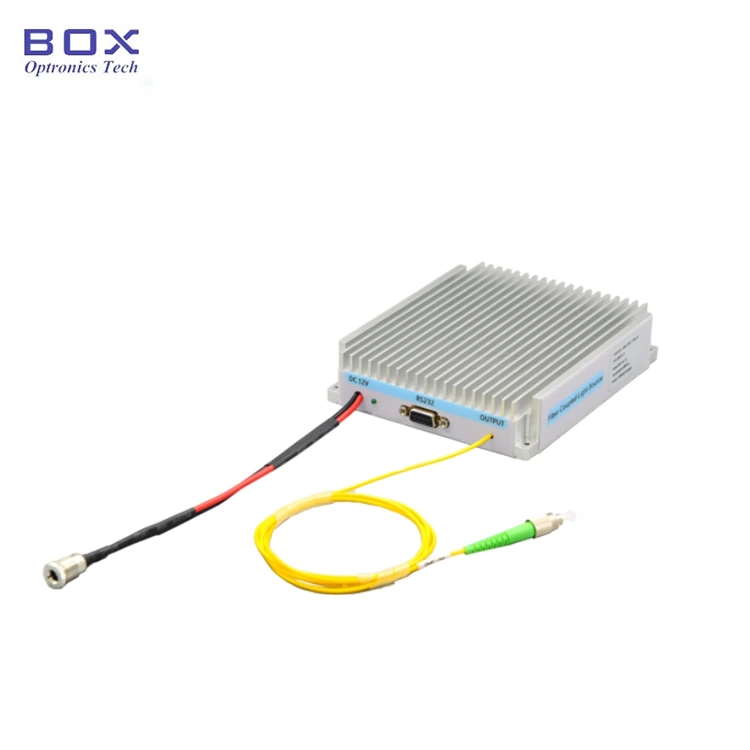

● Akcesoria standardowe

Operacja Kroki

Krok 1. Rozpakowanie: Przed montażem sprawdź czy wszystkie akcesoria są kompletne, w tym moduł źródła pompy, dane USB kabel, zasilacz, raport z testów itp.

Krok 2. Zasilanie: Podłączone do prądu stałego zasilacz impulsowy lub zasilacz regulowany odpowiadający ich mocy wymagania dostaw. Używaj wyłącznie oryginalnego, dopasowanego zasilacza (DC12V). Niewłaściwe zasilacze mogą uszkodzić źródło światła. (Zasilacz w zestawie zgodnie z lokalnymi normami dotyczącymi napięcia.)

Krok 3. Podłączanie światłowodu wyjściowego: Otwórz osłonę przeciwpyłową na złączu światłowodowym lub kołnierzu, sprawdź powierzchnię końcową światłowodu i podłącz światłowód lub połącz światłowód z testowanym urządzeniem lub miernikiem mocy po potwierdzeniu, że nie ma zanieczyszczeń i uszkodzeń.

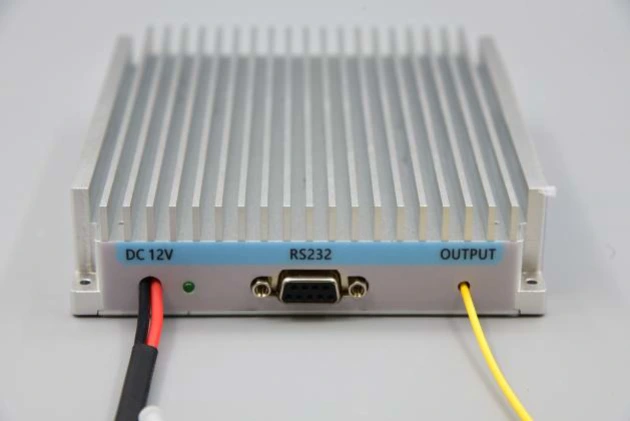

Setp4.Połącz się z komputerem hostem: Użyj kabel danych USB-RS232 DB9 do podłączenia światłowodu wielomodowego dużej mocy 1064 nm Pump Source i komputer; komputer musi najpierw zainstalować dedykowany sterownik portu szeregowego w celu zidentyfikowania kabla danych portu szeregowego USB-RS232, w przeciwnym razie Oprogramowanie komputera głównego i moduł źródła światła nie mogą działać prawidłowo połączone i komunikowane. Proszę zapytać Box Optronics o sterownik.

Krok 5. Oprogramowanie sterujące: Box Optronics zapewnia polecenie szeregowe lub oprogramowanie komputerowe kontrolować prąd LD i temperaturę LD światłowodu wielomodowego 1064 nm Źródło pompy dużej mocy. Wybierz właściwy port, ustaw bieżący i temperaturę, a następnie kliknij przycisk Otwórz. (Aby zapobiec uszkodzeniom, zwiększ napęd prąd jest powolny podczas początkowej pracy. Nie należy natychmiast podawać pełnego prądu.)

Krok 6. Po użyciu kliknij przycisk zamykania, wyłącz zasilanie i odłącz połączenie światłowodowe.

Zamawianie informacje

np.: BFL-1064-20M1 -FU-M

(Informacje dotyczące zamówienia: Źródło pompy światłowodowej wielomodowej o dużej mocy 1064 nm, 20 W moc wyjściowa, ze włóknem 105/125um 0,22NA, złączem FC/UPC, pakietem modułów).

W przypadku innych niestandardowych wymagań prosimy o kontakt: sales06@boxoptronics.com

Arkusz danych i Arkusz testowy

Arkusz danych

Warunki wyceny i płatność

● Warunki wyceny

(1) EXW:

Jeśli posiadasz konto DHL/UPS/FedEx, Box Optronics sugeruje jego użycie EXW. Wysyłamy za pośrednictwem Twojego konta; nie pobieramy kosztów wysyłki.

(2) DAP:

Jeżeli nie posiadasz konta prosimy o opłacenie kosztów wysyłki z góry produkty.

● Warunki płatności

Dostępne są PayPal i T/T.

Czas realizacji

Produkcja zajmuje około 15 dni roboczych. (Jeśli są jakieś w magazynie, zostanie szybciej wysłany.)

Międzynarodowa logistyka może zająć 3-5 dni roboczych.

Uwagi operacyjne i Konserwacja

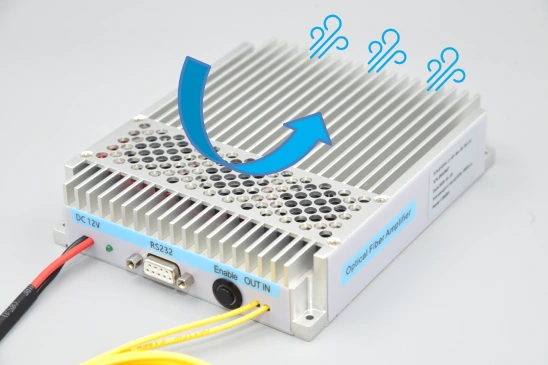

● Podczas długotrwałego użytkowania należy zwrócić uwagę na ciepło rozproszenie źródła lasera. Źródło lasera powinno być ustawione na ciepło zlew i chłodzony wentylatorem.

● Przed użyciem źródła lasera ze złączem światłowodowym jest to konieczne aby upewnić się, że powierzchnia końcowa złącza światłowodowego jest czysta, aby tego uniknąć przepalenie wtyczki światłowodowej, czego nie obejmuje bezpłatna gwarancja.

● Upewnij się, że wszyscy w okolicy noszą odpowiednie zabezpieczenia laserowe okulary chroniące przed promieniowaniem generowanym przez laser. Zakłada się że operator jest zaznajomiony z zagrożeniami związanymi z obsługą lasera i praktyki bezpieczeństwa laserowego.

● Kiedy urządzenie jest używane, może emitować wiele watów mocy optycznej promieniowanie. Stanowi to zagrożenie dla oczu i potencjalne źródło ciepła do zapalenia materiałów palnych.

● Zainstaluj odpowiedni ogranicznik wiązki, aby wychwycić promieniowanie optyczne z koniec włókna. Upewnij się, że wyjście jest skierowane na odpowiedni ogranicznik wiązki lub zamierzony cel.

● Zawsze zwiększaj prąd doprowadzany do urządzenia od zera do pożądany poziom. W przypadku wyłączania diody należy odwrócić tę procedurę.

● Działanie przy mocach i temperaturach powyżej specyfikacji przyspieszyć starzenie się urządzenia i może je zniszczyć.

Zapewnienie jakości i Obsługa posprzedażna

● Okres gwarancji:

Bezpłatna naprawa lub wymiana wad niezwiązanych z działalnością człowieka w ciągu 1 rok od zakupu. Płatne usługi serwisowe dostępne po 1 roku.

● Wyłączenia z bezpłatnej gwarancji:

W okresie bezpłatnej gwarancji, bezpłatna naprawa lub wymiana zostaną dostarczone w przypadku usterek spowodowanych problemami z jakością produktu. Jednak Pudełko Optronics zastrzega sobie prawo do odmowy bezpłatnej naprawy w poniższych przypadkach przypadki w okresie gwarancyjnym:

(1) Uszkodzeń spowodowanych czynnikami naturalnymi (np. uderzenie pioruna, kurz) lub wpływy środowiska.

(2) Wadliwe działanie spowodowane niewłaściwą obsługą przez użytkownika.

(3) Oczywiste uszkodzenia fizyczne spowodowane błędem ludzkim.

(4) Nieautoryzowany demontaż, modyfikacja lub naprawa.

(5) Zmienione lub niekompletne etykiety gwarancyjne na obudowie.

(6) Uszkodzenie lub utrata podczas transportu.
