Moduł lasera diodowego pompującego 980 nm z wbudowanymi obwodami napędowymi

Spis treści

1. Wprowadzenie Moduł lasera diodowego pompującego 980 nm z wbudowanymi obwodami napędowymi

2. Techniczne Dane techniczne

3. Cechy produktu

4. Typowe zastosowania

5. Akcesoria standardowe

6. Przewodnik bezpiecznej obsługi

7. Informacje dotyczące zamówienia

8. Arkusz danych i arkusz testowy

9. Warunki wyceny i płatność

10. Czas realizacji

11. Uwagi operacyjne i Konserwacja

12. Zapewnienie jakości i Obsługa posprzedażna

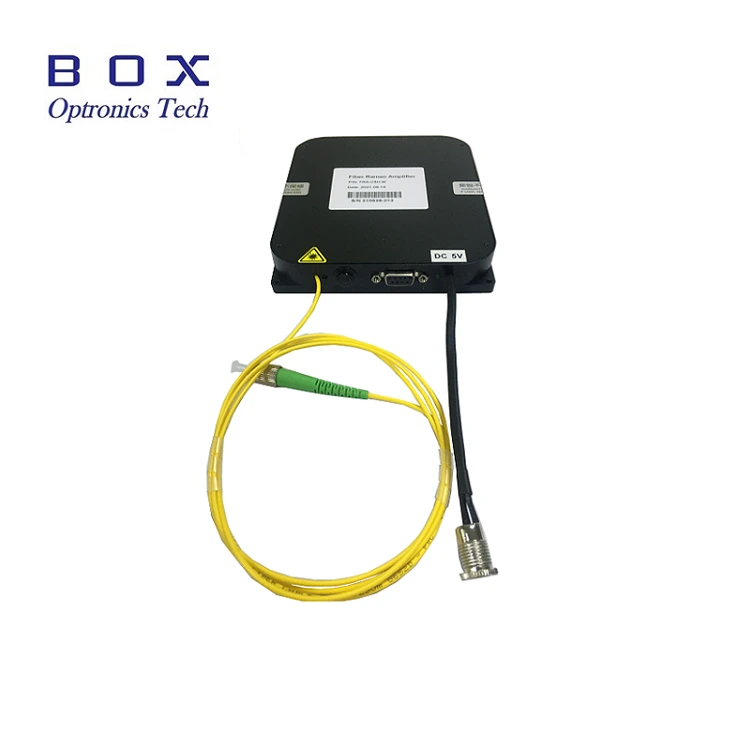

Wprowadzenie produktu

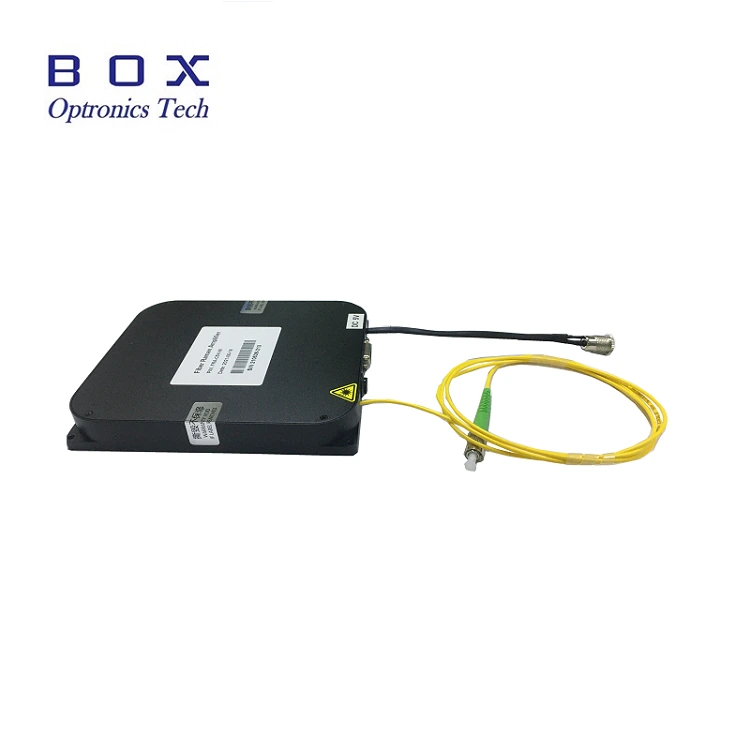

Moduł lasera diodowego pompującego 980nm z wbudowanym napędem Obwody zostały specjalnie zaprojektowane do komunikacji optycznej, wzmacniania światłowodów, oraz badania optyki nieliniowej. Integruje chip laserowy, obwód napędowy, jednostka zabezpieczająca kontrolę temperatury i struktura wyjściowa światłowodu w jednym, o nr wymagany dysk zewnętrzny, plug-and-play. Dostępne są modele o mocy 200 mW/400 mW/600 mW. SM włókno i włókno PM są opcjonalne. 1 rok gwarancji. Podczas korzystania ze źródła laserowego moduł przez długi czas, należy wziąć pod uwagę rozpraszanie ciepła. Umieść moduł na radiatorze.

Produkt Dane techniczne

Cechy produktu

● Wbudowane zintegrowane obwody napędowe, bez zewnętrznych wymagana płyta sterownicza.

● Kompaktowy i mały rozmiar, odpowiedni do integracji i łatwy montaż.

● Stabilność mocy i widma.

● Interfejs komunikacyjny jest kompatybilny.

Aplikacje produktów

● Źródło pompy do wzmacniaczy światłowodowych (EDFA).

● Sprzęt do wykrywania laserowego.

● Transmisja komunikacji światłowodowej systemy.

● Detekcja biologiczna.

Szczegóły produktu

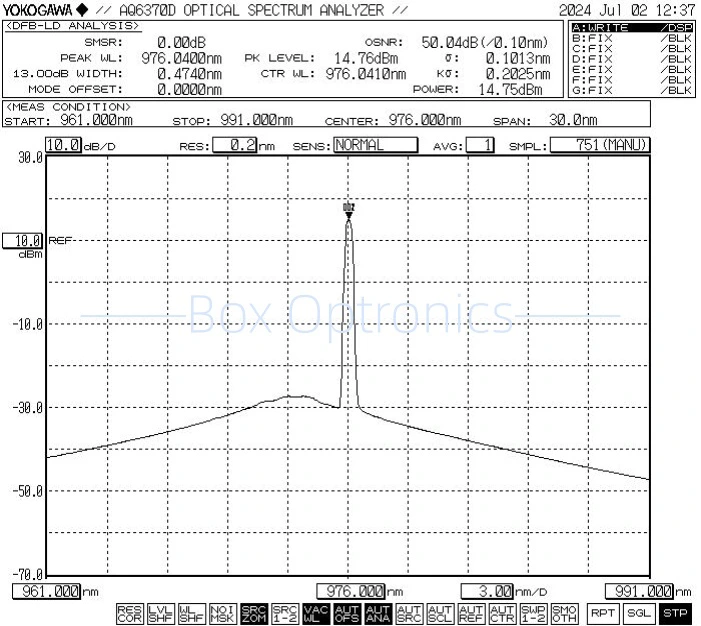

● Typowe widmo: 976 nm

● Akcesoria standardowe

Kroki operacji

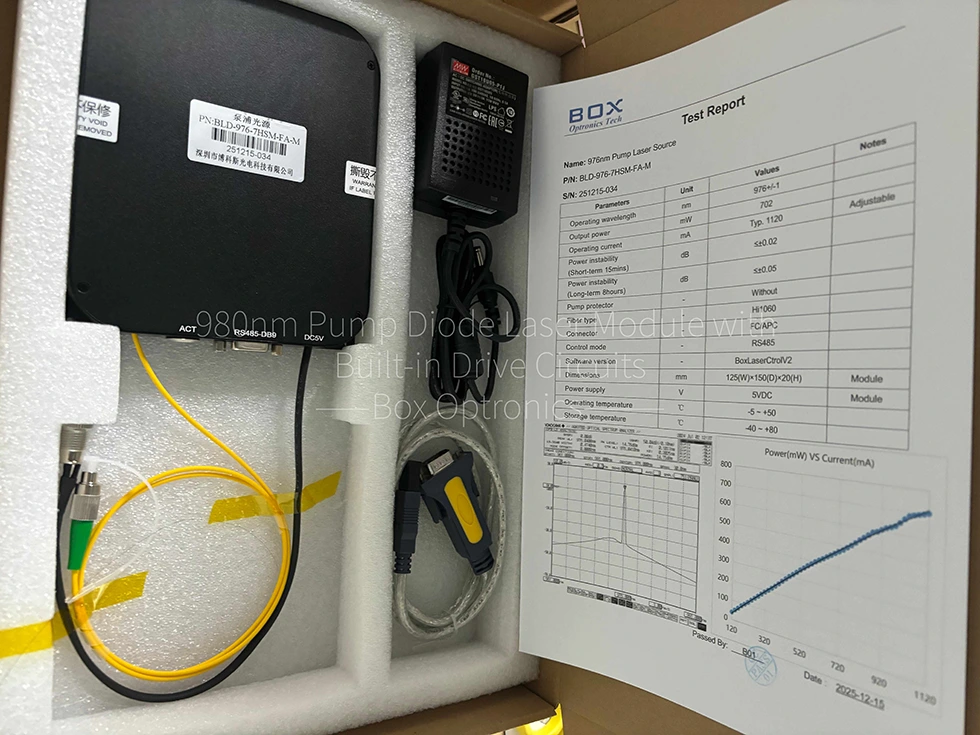

Krok 1. Rozpakowanie: Przed montażem sprawdź czy wszystkie akcesoria są kompletne, w tym moduł źródła lasera pompy, złącze USB kabel do transmisji danych, zasilacz, raport z testów itp.

Krok 2. Zasilanie: Podłączone do prądu stałego zasilacz impulsowy lub zasilacz regulowany odpowiadający ich mocy wymagania dostaw. Używaj wyłącznie oryginalnego, dopasowanego zasilacza (DC5V lub DC12V). Niewłaściwe zasilacze mogą uszkodzić źródło światła. (Zasilacz dostarczane zgodnie z lokalnymi normami napięcia.)

Krok 3. Podłączanie światłowodu wyjściowego: Otwórz osłonę przeciwpyłową na złączu światłowodowym lub kołnierzu, sprawdź powierzchnię końcową światłowodu i podłącz światłowód lub połącz światłowód z testowanym urządzeniem lub miernikiem mocy po potwierdzeniu, że nie ma zanieczyszczeń i uszkodzeń.

Setp4.Połącz się z komputerem hostem: Użyj Kabel danych USB-RS485 DB9 do podłączenia modułu lasera diodowego pompującego 980nm Wbudowane obwody napędowe i komputer; komputer musi najpierw zainstalować a dedykowany sterownik portu szeregowego umożliwiający identyfikację kabla danych portu szeregowego USB-RS485, w przeciwnym razie oprogramowanie komputera głównego i moduł źródła światła nie mogą być prawidłowo podłączone i komunikowane. Proszę zapytać Box Optronics o sterownik.

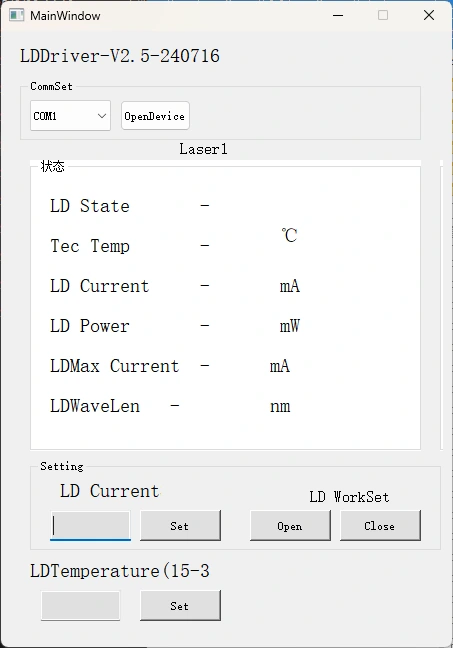

Krok 5. Oprogramowanie sterujące: Box Optronics zapewnia polecenie szeregowe lub oprogramowanie komputerowe kontrolować prąd LD i temperaturę LD modułu lasera diodowego pompującego 980 nm z wbudowanymi obwodami napędowymi. Wybierz właściwy port, ustaw bieżący i temperaturę, a następnie kliknij przycisk Otwórz. (Aby zapobiec uszkodzeniom, zwiększ napęd prąd jest powolny podczas początkowej pracy. Nie należy natychmiast podawać pełnego prądu.)

Krok 6. Po użyciu kliknij przycisk zamykania, wyłącz zasilanie i odłącz połączenie światłowodowe.

Informacje o zamówieniu

np.: BLD-976-6HSM-FA-MP1

(Informacje dotyczące zamówienia: Moduł lasera diodowego z pompą 980 nm z wbudowanym modułem Obwody napędowe, 976 nm, moc wyjściowa 600 mW, ze światłowodem SM Hi1060, FC/APC złącze, ochrona przed światłem odbitym 1064 nm, pakiet modułów).

*Wyposażony w zabezpieczenie pompy, tłumienie mocy wyjściowej wynosi 10–15%.

W przypadku innych niestandardowych wymagań prosimy o kontakt: sales06@boxoptronics.com

Arkusz danych i Arkusz testowy

Arkusz danych

Arkusz testowy

Warunki wyceny i płatność

● Warunki wyceny

(1) EXW:

Jeśli posiadasz konto DHL/UPS/FedEx, Box Optronics sugeruje jego użycie EXW. Wysyłamy za pośrednictwem Twojego konta; nie pobieramy kosztów wysyłki.

(2) DAP:

Jeżeli nie posiadasz konta prosimy o opłacenie kosztów wysyłki z góry produkty.

● Warunki płatności

Dostępne są PayPal i T/T.

Czas realizacji

Produkcja zajmuje około 10 dni roboczych. (Jeśli są jakieś w magazynie, zostanie szybciej wysłany.)

Międzynarodowa logistyka może zająć 3-5 dni roboczych.

Uwagi operacyjne i Konserwacja

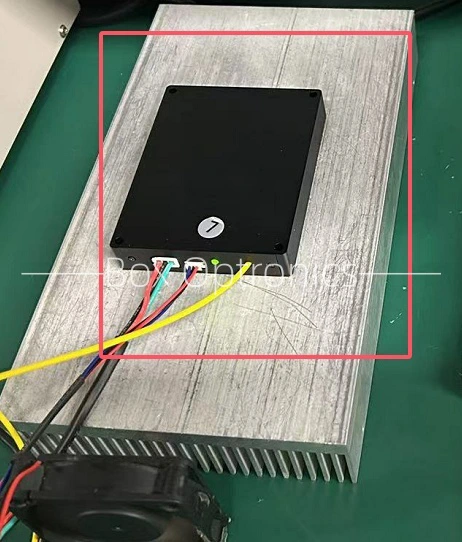

● Pamiętaj, aby używać modułu źródła światła przez dłuższy czas rozważ odprowadzanie ciepła i wentylację, montując moduł na grzejniku zlew.

● Podczas uruchamiania upewnij się najpierw, że zarówno włącznik zasilania, jak i stacyjkę znajdują się w pozycji „off”, następnie podłącz zasilanie. Podczas wyłączania najpierw wyłącz stacyjkę; poczekaj, aż wskaźnik się pojawi lampka zgasła przed odłączeniem zasilania. Nigdy bezpośrednio odciąć zasilanie podczas pracy urządzenia.

Aby temu zapobiec, należy unikać częstego podłączania/odłączania złączy światłowodowych gromadzenie się kurzu i uszkodzenie powierzchni czołowej.

● Oczyść złącza światłowodowe niestrzępiącą się ściereczką i sprawdź za pomocą a detektor powierzchni czołowej światłowodu przed podłączeniem. Zawsze podłączaj/odłączaj włókna bez zasilania, aby uniknąć poparzenia powierzchni czołowej. Zakryj nieużywane złącza zatyczkami przeciwpyłowymi.

● Przechowuj sprzęt w suchym i wolnym od wilgoci środowisku.

Zapewnienie jakości i Obsługa posprzedażna

● Okres gwarancji:

Bezpłatna naprawa lub wymiana wad niezwiązanych z działalnością człowieka w ciągu 1 rok od zakupu. Płatne usługi serwisowe dostępne po 1 roku.

● Wyłączenia z bezpłatnej gwarancji:

W okresie bezpłatnej gwarancji, bezpłatna naprawa lub wymiana zostaną dostarczone w przypadku usterek spowodowanych problemami z jakością produktu. Jednak Pudełko Optronics zastrzega sobie prawo do odmowy bezpłatnej naprawy w poniższych przypadkach przypadki w okresie gwarancyjnym:

(1) Uszkodzeń spowodowanych czynnikami naturalnymi (np. uderzenie pioruna, kurz) lub wpływy środowiska.

(2) Wadliwe działanie spowodowane niewłaściwą obsługą przez użytkownika.

(3) Oczywiste uszkodzenia fizyczne spowodowane błędem ludzkim.

(4) Nieautoryzowany demontaż, modyfikacja lub naprawa.

(5) Zmienione lub niekompletne etykiety gwarancyjne na obudowie.

(6) Uszkodzenie lub utrata podczas transportu.

*odprowadzanie ciepła do długotrwałego stosowania
