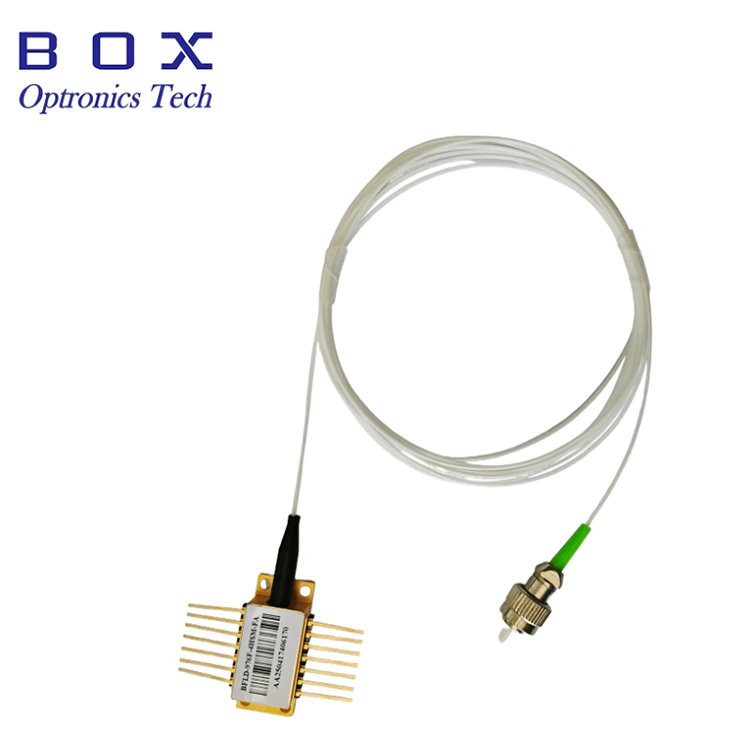

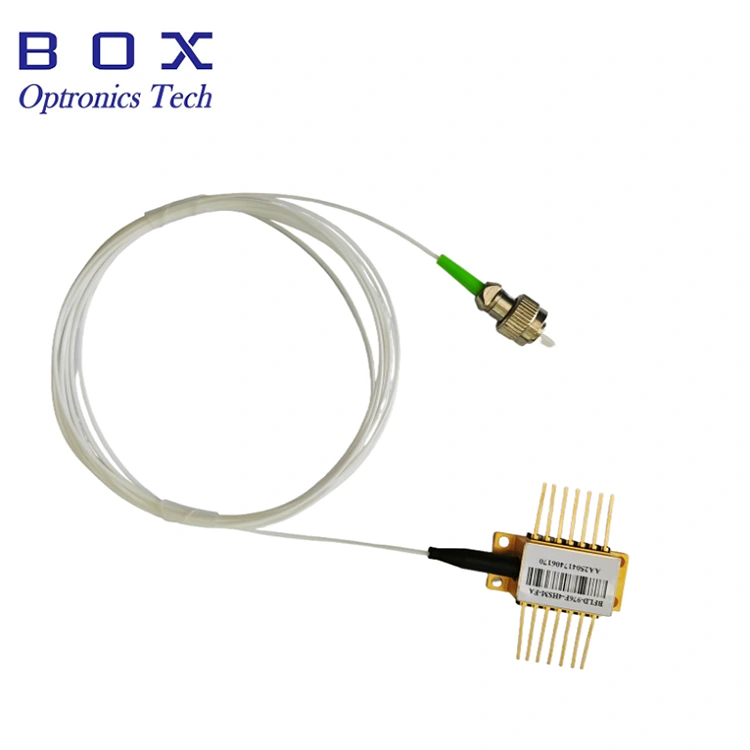

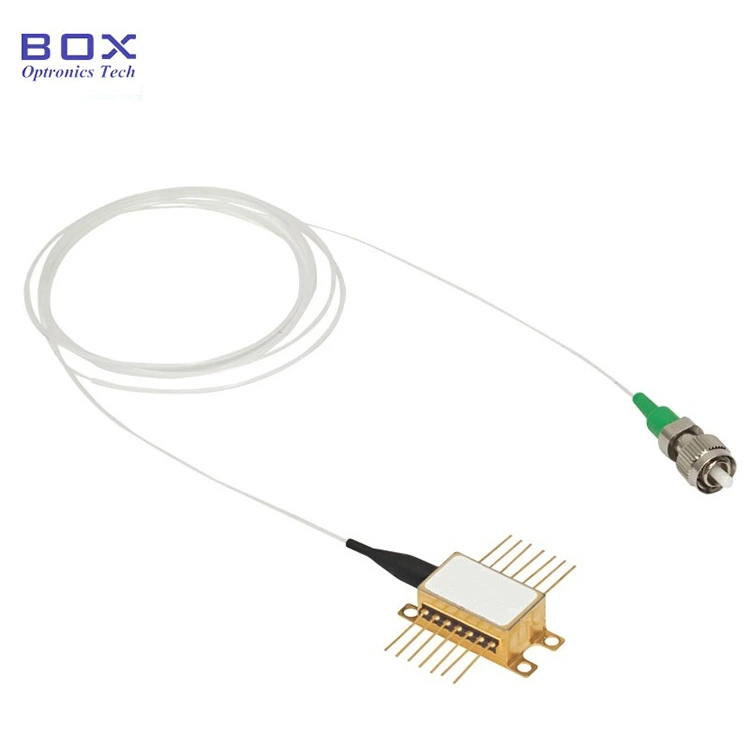

Dioda laserowa z chłodzoną pompą TEC o długości fali 980 nm to wysokowydajny komponent optoelektroniczny do komunikacji optycznej, wzmacniaczy światłowodowych i pompowania laserowego. Wbudowane chłodzenie TEC zapewnia stabilną moc wyjściową. Centralne długości fal wynoszą 974 nm lub 976 nm, opcjonalnie. 14-pinowy pakiet motylkowy. Moc wyjściowa 200 mW/400 mW/600 mW. Pigtail z włóknem SM lub PM. 12 miesięcy gwarancji. To urządzenie jest wrażliwe na elektryczność statyczną. Należy ściśle przestrzegać środków ochrony antystatycznej urządzenia.
|
Parametr |
Symbol |
Min. |
Typ. |
Maks. |
Jednostka |
Notatki |
|
LD Prąd progowy |
TO |
|
45 |
80 |
mama |
CW |
|
Moc wyjściowa |
PF |
|
|
600 |
mW |
Jeśli(BOL)<900mA |
|
LD Prąd przewodzenia |
JEŚLI |
|
|
1200 |
mama |
PF=moc znamionowa |
|
Załamana wolna moc |
PKINK |
450 |
|
|
mW |
>=1,2*Moc znamionowa |
|
Prąd wolny od załamań |
DZIAŁAM |
>=1,2*If(BOL) |
mama |
[1] |
||
|
LD Napięcie przewodzenia |
VF |
|
|
2.5 |
V |
PF=moc znamionowa |
|
Środkowa długość fali |
λC |
973 |
974 |
975 |
nm |
Szczyt, PF = moc znamionowa |
|
975 |
976 |
977 |
nm |
Szczyt |
||
|
Szczytowe obracanie się długości fali |
△λp/△Tamb |
|
|
0.02 |
nm/℃ |
T: Temperatura FBG. |
|
Szerokość widma |
△λ |
|
|
2 |
nm |
RMS@-13dB |
|
Stabilność widma |
|
-0,5 |
|
0.5 |
nm |
PF=Moc znamionowa, t=60s |
|
Monitoruj responsywność |
IM/PF |
|
1 |
20 |
uA/mW |
VPD=5V, PF=moc znamionowa |
|
Monitoruj stabilność reakcji |
|
|
|
20% |
|
@Wszystkie Temperatura pracy |
|
Monitoruj ciemny prąd |
ID |
|
|
50 |
nA |
VPD=5V |
|
Prąd TEC |
ITEC |
|
|
2 |
A |
TCASE = 75 ℃ |
|
Napięcie TEC |
VTEC |
|
|
3.5 |
V |
TCASE = 75 ℃ |
|
Pobór mocy modułu TEC |
P |
|
|
5 |
W |
TCASE = 75 ℃ |
|
Stabilność mocy >20mW 10-20mW 3,5-10 mW |
|
|
|
0.2 0.5 1 |
dBm |
Peak-to-peak, t=60s, próbkowanie DC do 50kHz, TC = 25 ℃ |
|
Błąd śledzenia |
TE |
-0,5 |
|
0.5 |
dB |
TC=-5~75℃, w odniesieniu do [2] |
|
Oporność termistora |
RTH |
9.5 |
10 |
10.5 |
Kohm |
TSTG = 25 ℃ |
|
Stała termistora B |
BTH |
|
3900 |
|
k |
TSTG = 25 ℃ |
Moc robocza bez załamań do 600 mW.
Włókno SM i włókno PM są opcjonalne.
Stabilizacja siatki Bragga z włókna światłowodowego.
Zintegrowana chłodnica TEC, termistor i dioda monitorująca.
Pompowanie wzmacniacza światłowodowego.
Wykrywanie i pomiary.
Transmisja telewizji kablowej.
Systemy DWDM.
Systemy femtosekundowe.

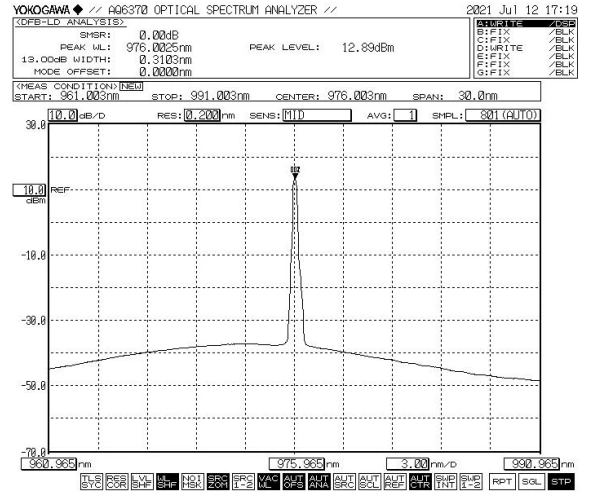

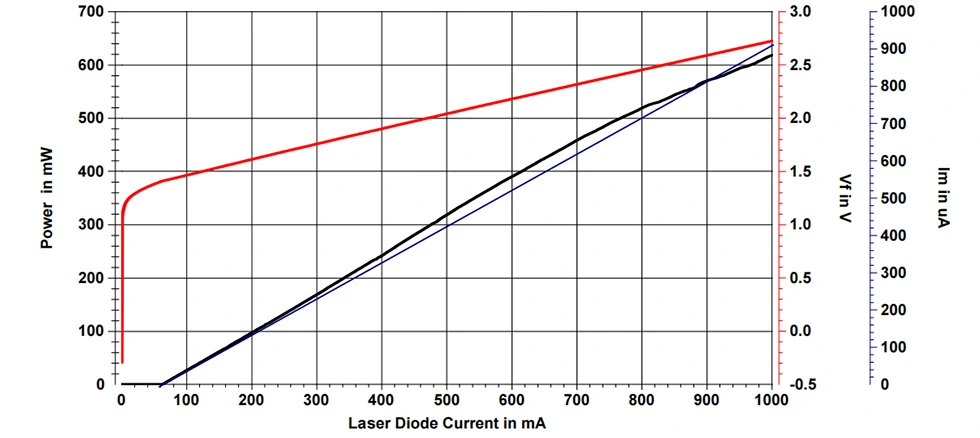

Typowe widmo i PIV: 976nm, tolerancja WL +/-1nm, 600mW

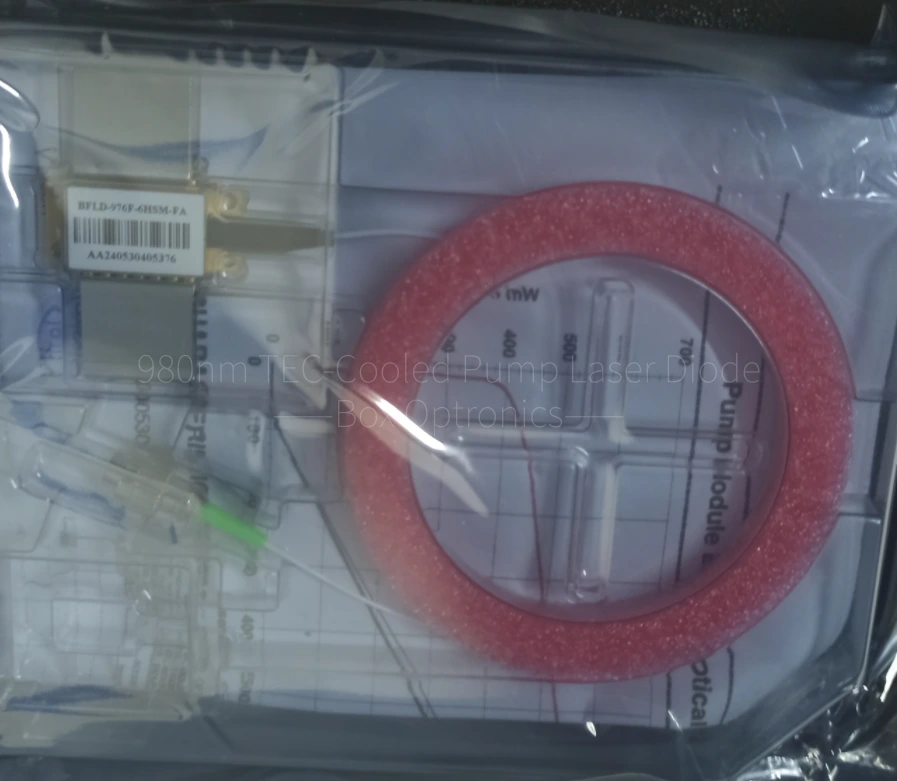

Przykład pakowania
|
|
Akcesoria |
Ilość |
|
1 |
Dioda laserowa chłodzona TEC o długości fali 980 nm |
1 |
|
2 |
Raport z testu produktu |
1 |
* Samodzielne urządzenie; brak wbudowanego sterownika (opcjonalnie sterownik zewnętrzny).
|
Nazwa |
Długość fali |
FBG |
Moc wyjściowa |
Typ włókna |
Złącze |
Tuba ochronna |
|
BFLD |
-XXX |
X |
-XX |
XX |
-XX |
X |
|
Laser pompowy 980 nm |
974:974nm 976: 976nm |
F: Z |
2H:200mW 4H: 400 mW 6H: 600 mW ... Inny |
SM: Tryb pojedynczy PM: Utrzymanie polaryzacji
|
N: Zero AF: FC/APC SA: SC/APC Inny |
0: Gołe włókno 1:900um Luźna tuba |
np.: BFLD-976F-6HSM-N0
(Informacje dotyczące zamówienia: dioda laserowa z pompą chłodzoną TEC 980 nm, pakiet motylkowy, 976 nm, z FBG, moc wyjściowa 600 mW, włókno SM, bez złącza, gołe włókno).
W przypadku innych niestandardowych wymagań prosimy o kontakt: sales06@boxoptronics.com
Warunki wyceny
(1) EXW:
Jeśli posiadasz konto DHL/UPS/FedEx, Box Optronics sugeruje skorzystanie z EXW. Wysyłamy za pośrednictwem Twojego konta; nie pobieramy kosztów wysyłki.
(2) DAP:
Jeżeli nie posiadasz konta prosimy o opłacenie z góry kosztów wysyłki produktów.
Dostępne są PayPal i T/T.
Produkcja zajmuje około 10 dni roboczych. (Jeśli są jakieś w magazynie, zostaną wysłane szybciej.)
Międzynarodowa logistyka może zająć 3-5 dni roboczych.
Podczas pracy to urządzenie emituje wiązkę laserową o dużej intensywności; nie patrz bezpośrednio na powierzchnię końcową światłowodu, ponieważ może to spowodować uszkodzenie oczu.
To urządzenie jest wrażliwe na ładunki elektrostatyczne; dlatego podczas pakowania, transportu i użytkowania wymagane jest ścisłe przestrzeganie środków ochrony antystatycznej. Dodatkowo należy podjąć środki ostrożności, aby zapobiec przepięciom zasilania, gdyż niezastosowanie się do tego może skutkować trwałym uszkodzeniem urządzenia (np. zapewnienie odpowiedniego uziemienia sprzętu i noszenie antystatycznej opaski na nadgarstek).
Włókna optyczne są delikatne; nie używaj światłowodu do ciągnięcia urządzenia. Podczas wkładania lub wyjmowania urządzenia z gniazda nie należy naciskać ani ciągnąć za tuleję znajdującą się z tyłu obudowy urządzenia. W przypadku urządzeń wyposażonych w złącza należy upewnić się, że podczas instalacji lub demontażu zarówno urządzenie, jak i złącze światłowodowe są podnoszone jednocześnie.
Jeżeli kołki wymagają lutowania, temperatura lutowania nie może przekraczać 260°C, a czas lutowania nie może przekraczać 10 sekund. Szczególną uwagę należy zwrócić na następujące kwestie: podczas lutowania urządzenie musi znajdować się w stanie odłączonym od zasilania, a lutownica musi być odpowiednio uziemiona.
Przed włączeniem wszystkich komponentów najpierw włącz chłodnicę, a następnie wykonaj kolejne etapy włączania, aby zapobiec przegrzaniu i przeciążeniu chipa.
Okres gwarancji:
Bezpłatna naprawa lub wymiana wad innych niż ludzkie w ciągu 1 roku od zakupu. Płatne usługi serwisowe dostępne po 1 roku.
Wyłączenia z bezpłatnej gwarancji:
W okresie bezpłatnej gwarancji świadczone będą bezpłatne usługi naprawy lub wymiany usterek spowodowanych problemami z jakością produktu. Jednakże Box Optronics zastrzega sobie prawo do odmowy wykonania bezpłatnej naprawy w następujących przypadkach w okresie gwarancyjnym:
(1) Uszkodzenia spowodowane czynnikami naturalnymi (np. piorunami, kurzem) lub wpływami środowiska.
(2) Wadliwe działanie spowodowane niewłaściwą obsługą przez użytkownika.
(3) Oczywiste uszkodzenia fizyczne spowodowane błędem ludzkim.
(4) Nieautoryzowany demontaż, modyfikacja lub naprawa.
(5) Zmienione lub niekompletne etykiety gwarancyjne na obudowie.
(6) Uszkodzenie lub utrata podczas transportu.

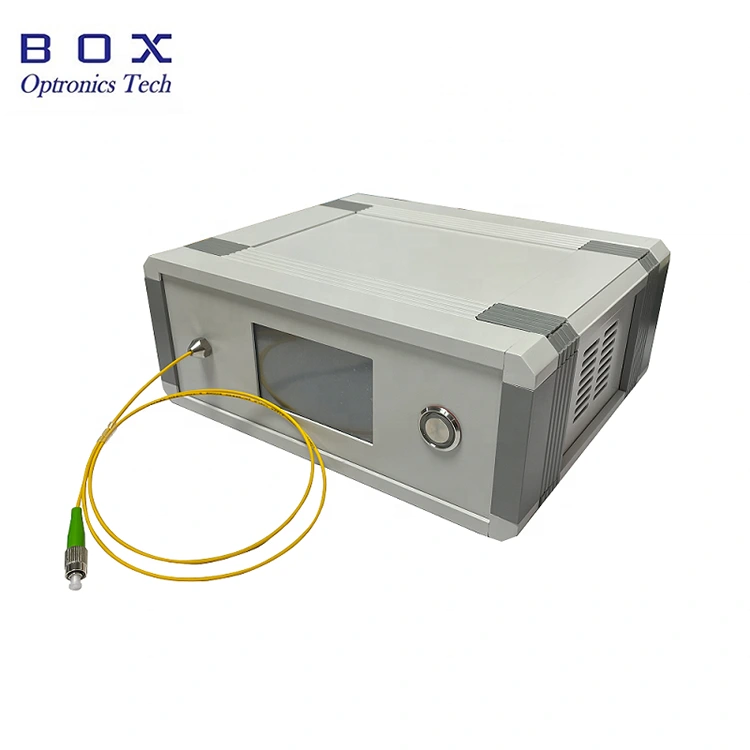

Dostępne w wersji nablatowej z wyświetlaczem dotykowym; emituje światło natychmiast po włączeniu zasilania.
