Źródło lasera z pompą Ramana o długości fali 1457 nm

Spis treści

1. Wprowadzenie Źródło lasera z pompą Ramana o długości fali 1457 nm

2. Techniczne Dane techniczne

3. Cechy produktu

4. Typowe zastosowania

5. Akcesoria standardowe

6. Przewodnik bezpiecznej obsługi

7. Informacje dotyczące zamówienia

8. Arkusz danych i arkusz testowy

9. Warunki wyceny i płatność

10. Czas realizacji

11. Uwagi operacyjne i Konserwacja

12. Zapewnienie jakości i Obsługa posprzedażna

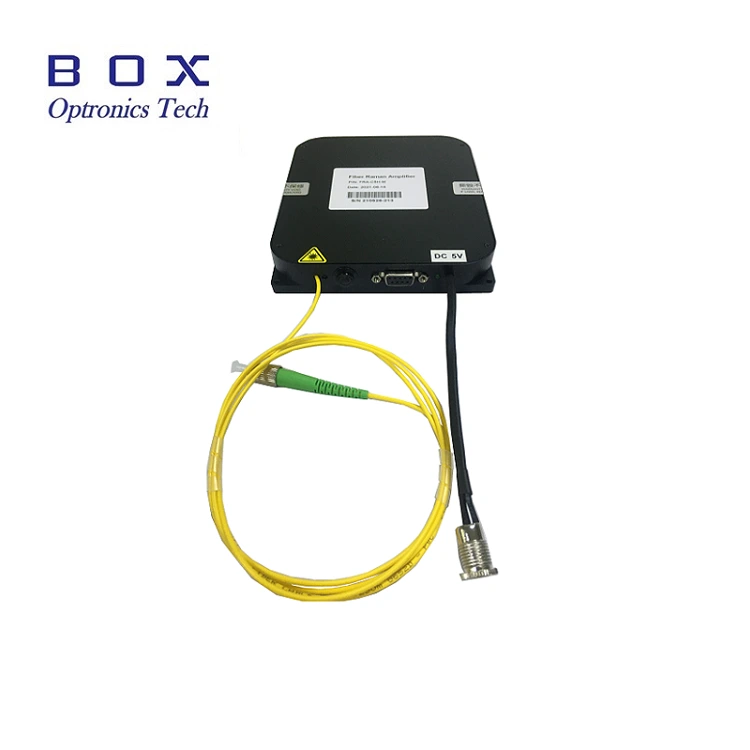

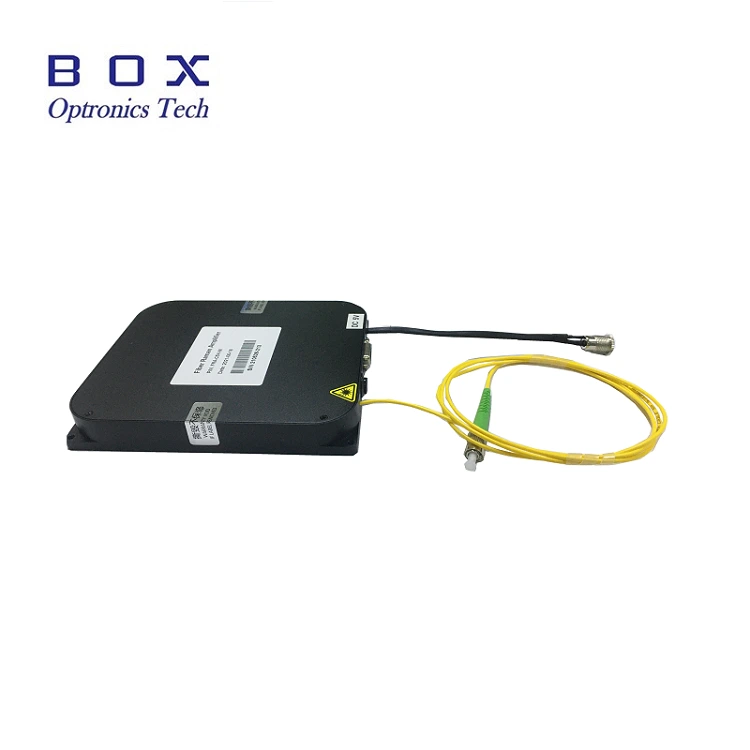

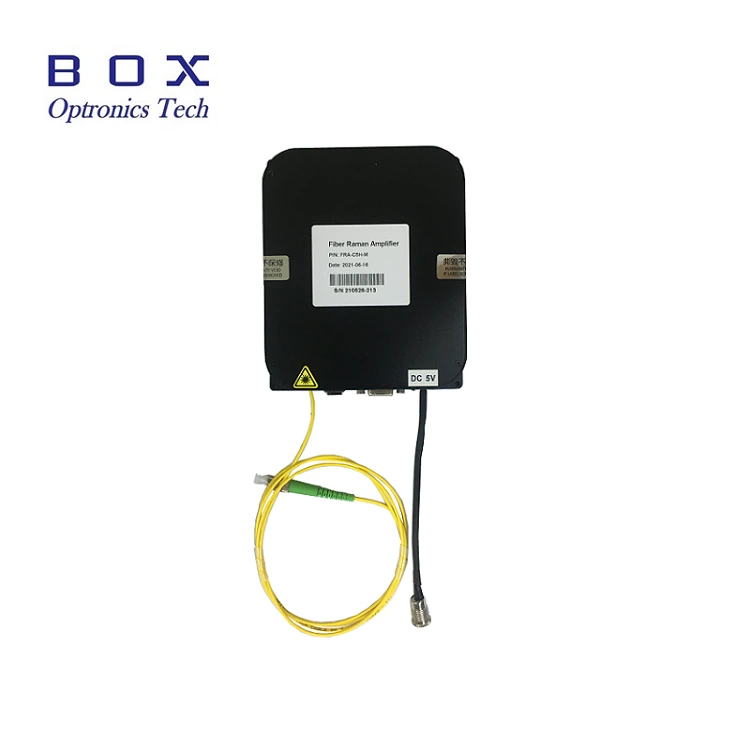

Wprowadzenie produktu

Jest to źródło lasera z pompą Ramana o długości fali 1457 nm ze włóknem Siatka Bragga przeznaczona do wzmacniaczy światłowodowych Ramana i wzmacniaczy światłowodowych domieszkowanych Er, profesjonalnie zaprojektowany obwód napędowy i sterowanie TEC zapewniające bezpieczeństwo działanie lasera, stabilna moc wyjściowa i widmo. Można to zapewnić w obudowie desktopowej lub modułowej z interfejsem komunikacyjnym RS-485 oraz oprogramowanie monitorujące do integracji systemów. Wysoka moc wyjściowa 400 mW. Proszę skorzystać przy napięciu znamionowym, kontroluj temperaturę i wilgotność, zapewnij dobre ciepło rozpraszania, unikać przeciążenia wyjścia i zanieczyszczenia.

Produkt Dane techniczne

Cechy produktu

● 400mW Wysoka moc wyjściowa;

● Moc i stabilność widmowa;

● DB9 Komunikacja żeńska (RS485) dla łatwej integracji.

 Aplikacje produktów

● Ramana wzmacniacz światłowodowy;

● EDFA Wzmacniacz światłowodowy z obniżonym Erem.

Produkt Szczegóły

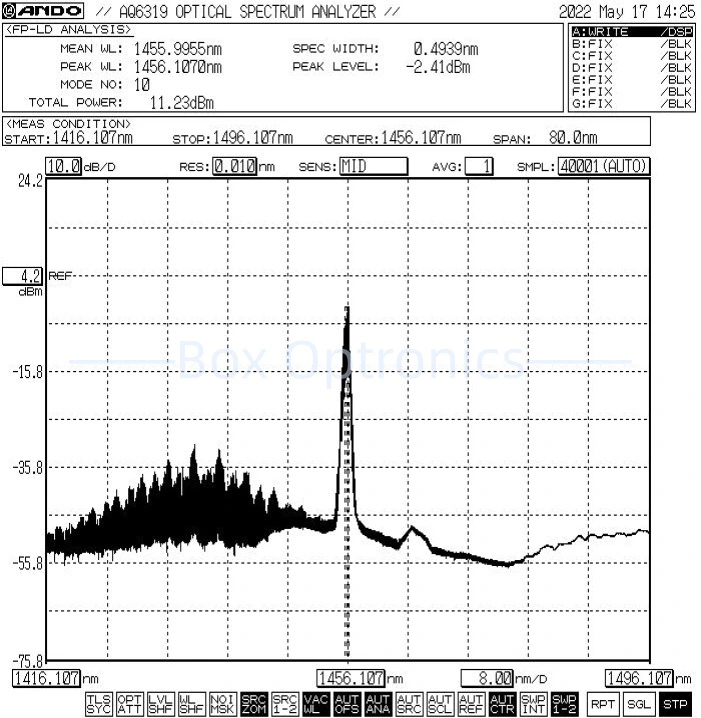

● Typowe widmo: 1457nm, tolerancja +/-1.

● Akcesoria standardowe

Operacja Kroki

Krok 1. Rozpakowanie: Przed montażem sprawdź czy wszystkie akcesoria są kompletne, w tym moduł źródłowy pompy laserowej, złącze USB kabel do transmisji danych, zasilacz, raport z testów itp.

Krok 2. Zasilanie: Podłączone do prądu stałego zasilacz impulsowy lub zasilacz regulowany odpowiadający ich mocy wymagania dostaw. Używaj wyłącznie oryginalnego, dopasowanego zasilacza (DC5V lub DC12V). Niewłaściwe zasilacze mogą uszkodzić źródło światła. (Zasilacz dostarczane zgodnie z lokalnymi normami napięcia.)

Krok 3. Podłączanie światłowodu wyjściowego: Otwórz osłonę przeciwpyłową na złączu światłowodowym lub kołnierzu, sprawdź powierzchnię końcową światłowodu i podłącz światłowód lub połącz światłowód z testowanym urządzeniem lub miernikiem mocy po potwierdzeniu, że nie ma zanieczyszczeń i uszkodzeń.

Setp4.Połącz się z komputerem hostem: Użyj Kabel danych USB-RS485 DB9 do podłączenia źródła lasera z pompą ramanowską 1457 nm i komputer; komputer musi najpierw zainstalować dedykowany sterownik portu szeregowego zidentyfikować kabel danych portu szeregowego USB-RS485, w przeciwnym razie komputer hosta oprogramowanie i moduł źródła światła nie mogą być prawidłowo podłączone i komunikowane. Proszę zapytać Box Optronics o sterownik.

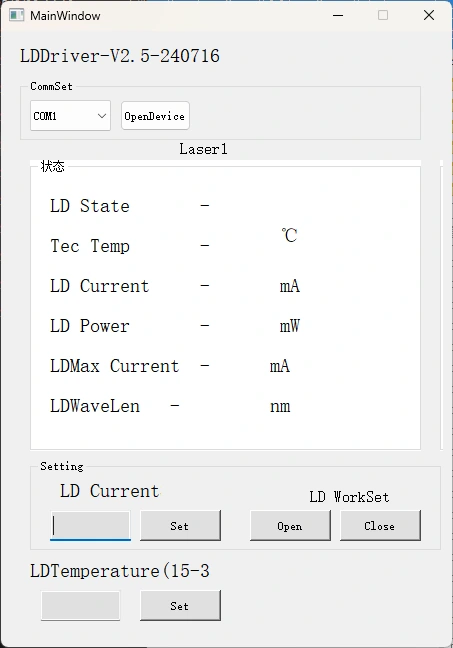

Krok 5. Oprogramowanie sterujące: Box Optronics zapewnia polecenie szeregowe lub oprogramowanie komputerowe kontrolować prąd LD i temperaturę LD lasera z pompą Raman 1457 nm Źródło. Wybierz właściwy port, ustaw prąd i temperaturę, a następnie kliknij przycisk otwierania. (Aby zapobiec uszkodzeniom, należy powoli zwiększać prąd napędu do początkowa operacja. Nie należy natychmiast podawać pełnego prądu.)

Krok 6. Po użyciu kliknij przycisk zamykania, wyłącz zasilanie i odłącz połączenie światłowodowe.

Zamawianie informacje

np.: BSLD-1457-4HSM-FA-M

(Informacje dotyczące zamówienia: Źródło lasera z pompą Ramana o długości fali 1457 nm, moc wyjściowa 400 mW zasilania, ze światłowodem SMF-28e, złączem FC/APC, pakietem modułów).

W przypadku innych niestandardowych wymagań prosimy o kontakt: sales06@boxoptronics.com

Arkusz danych i arkusz testowy

Arkusz danych

Arkusz testowy

Warunki wyceny i płatność

● Warunki wyceny

(1) EXW:

Jeśli posiadasz konto DHL/UPS/FedEx, Box Optronics sugeruje jego użycie EXW. Wysyłamy za pośrednictwem Twojego konta; nie pobieramy kosztów wysyłki.

(2) DAP:

Jeżeli nie posiadasz konta prosimy o opłacenie kosztów wysyłki z góry produkty.

● Warunki płatności

Dostępne są PayPal i T/T.

Czas realizacji

Produkcja zajmuje około 10-15 dni roboczych. (Jeśli istnieją niektóre w magazynie, zostaną szybciej wysłane.)

Międzynarodowa logistyka może zająć 3-5 dni roboczych.

Uwagi operacyjne i Konserwacja

● Nie zaleca się częstego wkładania i wyjmowania światłowodu złącza zarówno na końcu wejściowym, jak i wyjściowym, aby zapobiec zapyleniu zanieczyszczenie — które może prowadzić do zwiększonej utraty wtrąceniowej — lub spalenie powierzchnie końcowe złącza światłowodowego.

● Oczyść złącza światłowodowe niestrzępiącą się ściereczką i sprawdź za pomocą a detektor powierzchni czołowej światłowodu przed podłączeniem. Zawsze podłączaj/odłączaj włókna bez zasilania, aby uniknąć poparzenia powierzchni czołowej. Złącza światłowodowe muszą być osłonięte kapturkami przeciwkurzowymi.

● Jeśli włókno wyjściowe wymaga podłączenia do innego światłowodu, tak właśnie jest zaleca się użycie spawarki termojądrowej.

● Należy zachować środki ostrożności przed wilgocią, kurzem i korozją; sklep w suchym miejscu.

Zapewnienie jakości i Obsługa posprzedażna

● Okres gwarancji:

Bezpłatna naprawa lub wymiana wad niezwiązanych z działalnością człowieka w ciągu 1 rok od zakupu. Płatne usługi serwisowe dostępne po 1 roku.

● Wyłączenia z bezpłatnej gwarancji:

W okresie bezpłatnej gwarancji, bezpłatna naprawa lub wymiana zostaną dostarczone w przypadku usterek spowodowanych problemami z jakością produktu. Jednak Pudełko Optronics zastrzega sobie prawo do odmowy bezpłatnej naprawy w poniższych przypadkach przypadki w okresie gwarancyjnym:

(1) Uszkodzeń spowodowanych czynnikami naturalnymi (np. uderzenie pioruna, kurz) lub wpływy środowiska.

(2) Wadliwe działanie spowodowane niewłaściwą obsługą przez użytkownika.

(3) Oczywiste uszkodzenia fizyczne spowodowane błędem ludzkim.

(4) Nieautoryzowany demontaż, modyfikacja lub naprawa.

(5) Zmienione lub niekompletne etykiety gwarancyjne na obudowie.

(6) Uszkodzenie lub utrata podczas transportu.
