Źródło laserowe 808 nm

Spis treści

1. Wprowadzenie źródła lasera 808nm

2. Dane techniczne

3. Cechy produktu

4. Typowe zastosowania

5. Często zadawane pytania

6. Informacje dotyczące zamówienia

7. Arkusz danych

8. Warunki wyceny i płatności

9. Czas realizacji

10. Przewodnik obsługi

11. Uwagi dotyczące obsługi i konserwacji

12. Zapewnienie jakości i obsługa posprzedażna

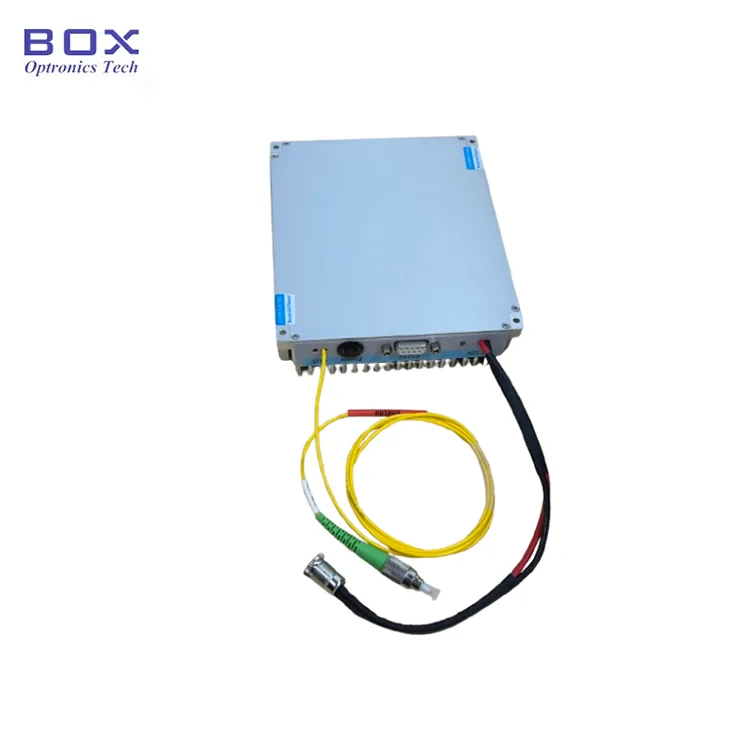

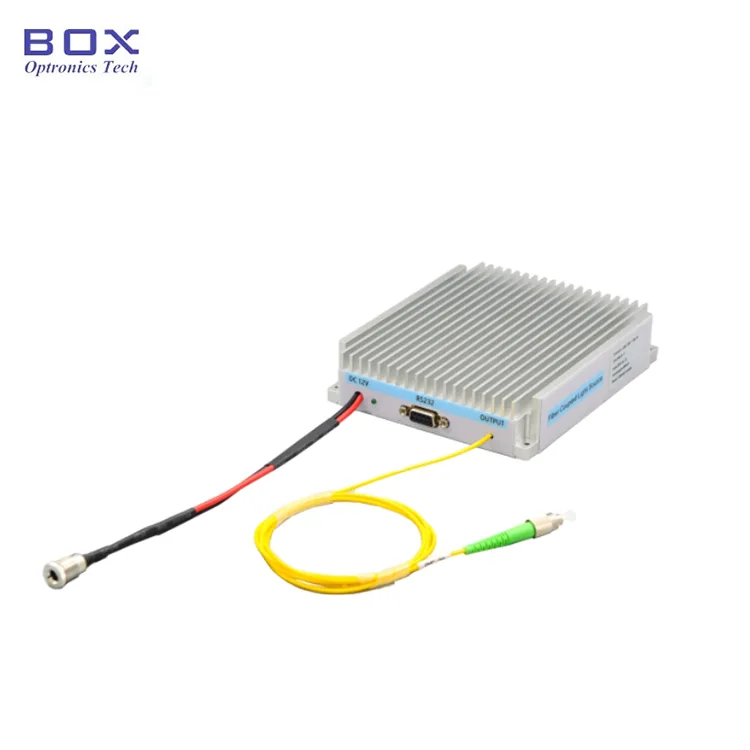

Wprowadzenie produktu - źródło lasera 808nm

Źródło lasera 808 nm jest oparte na wysokowydajnym półprzewodnikowym chipie laserowym z wyjściem sprzężonym z włóknem wielomodowym 105/125 um lub 200/220 um 0,22 N oraz obwodem napędowym prądu stałego zaprojektowanym w celu zapewnienia bezpiecznej i stabilnej pracy. Oferuje moc wyjściową 5 W, 10 W i 20 W. Zapewnia kontrolę hosta komputera PC lub polecenia dotyczące obsługi i integracji. Nadaje się do zastosowań w pompowaniu laserem światłowodowym, biomedycynie i tak dalej. Podczas długotrwałego użytkowania należy zwrócić uwagę na odprowadzanie ciepła przez źródło lasera.

Dane techniczne produktu — źródło lasera 808nm

Cechy produktu — źródło lasera 808 nm

● Wysoka moc wyjściowa;

● Łatwa obsługa lub integracja;

● Zapewnij złącze FC/UPC lub SMA905.

Zastosowania produktu — źródło lasera 808 nm

● Pompowanie laserem światłowodowym; l

● Biomedycyna;

● Laserowa obróbka materiału.

FAQ-Źródło lasera 808nm

● Jaka jest typowa tolerancja długości fali?

Środkowa długość fali wynosi zazwyczaj 808 nm ± 5 nm. Należy dostosować kontrolę węższej długości fali.

● Czy laser nadaje się do pracy z falą ciągłą (CW)?

Tak. Źródło lasera zostało zaprojektowane do stabilnej pracy w trybie CW i może również obsługiwać regulację prądu i mocy za pomocą oprogramowania hosta PC.

● Czy można regulować moc wyjściową?

Tak. Moc wyjściową można regulować za pomocą prądu sterującego. Wersja laboratoryjna zazwyczaj obsługuje regulację mocy za pomocą panelu przedniego, a wersja modułowa obsługuje sterowanie programowe lub polecenia hosta komputera.

● Jakie metody chłodzenia są dostępne?

Umieszczony na radiatorze w celu chłodzenia kontaktowego. Lub chłodzenie wentylatorem.

● Do czego służy wielomodowe źródło laserowe dużej mocy o długości fali 808 nm?

Wielomodowe źródło lasera o dużej mocy 808 nm jest szeroko stosowane w pompowaniu laserowym DPSS, oprzyrządowaniu biomedycznym, wzbudzaniu fluorescencji, spektroskopii, wykrywaniu optycznym, badaniach naukowych i przemysłowych systemach laserowych.

Informacje dotyczące zamawiania — źródło lasera 808 nm

np.: BFL-808-05M1-FU-M

(Informacje dotyczące zamówienia: źródło lasera 808 nm, moc wyjściowa 5 W, światłowód 105/125 um, złącze FC/UPC, pakiet modułów).

W przypadku innych niestandardowych wymagań prosimy o kontakt: sales06@boxoptronics.com

Arkusz danych i arkusz testowy — źródło lasera 808 nm

Arkusz danych

Warunki wyceny i płatności - Źródło laserowe 808nm

● Warunki wyceny

(1) EXW:

Jeśli posiadasz konto DHL/UPS/FedEx, Box Optronics sugeruje skorzystanie z EXW. Wysyłamy za pośrednictwem Twojego konta; nie pobieramy kosztów wysyłki.

(2) DAP:

Jeżeli nie posiadasz konta prosimy o opłacenie z góry kosztów wysyłki produktów.

(3) Inne

● Warunki płatności

Dostępne są PayPal i T/T.

Czas realizacji — źródło laserowe 808 nm

Produkcja: 10-15 dni roboczych. (Jeśli są jakieś w magazynie, zostaną wysłane szybciej.)

Logistyka międzynarodowa: 3-5 dni roboczych.

Kroki operacji – źródło lasera 808nm

Krok 1. Rozpakowanie: Przed montażem sprawdź, czy wszystkie akcesoria są kompletne, w tym moduł źródła lasera, kabel do transmisji danych USB, zasilacz, raport z testów itp.

Krok 2. Podłączanie światłowodowych kabli krosowych: Zdejmij osłony przeciwkurzowe ze złączy lub adapterów światłowodowych i podłącz światłowodowe kable krosowe lub splatane włókna do testowanego urządzenia lub sprzętu do pomiaru mocy.

Krok 3. Podłącz zasilacz i kabel szeregowy: włóż przewód zasilający do portu zasilania źródła lasera i za pomocą kabla sygnałowego podłącz komputer hosta do lasera. Uwaga: w przypadku kabla sygnałowego USB-485 DB9 należy najpierw zainstalować sterownik na komputerze; dostarczy go firma Box Optronics.

Setp4. Zasilanie włączone: Lampka kontrolna zaświeci się i laser rozpocznie pracę. W tym momencie wartości prądu roboczego i mocy lasera odpowiadają parametrom ustawionym w oprogramowaniu hosta przed ostatnim wyłączeniem; jeśli wymagane są regulacje, można je modyfikować i zapisywać w oprogramowaniu hosta.

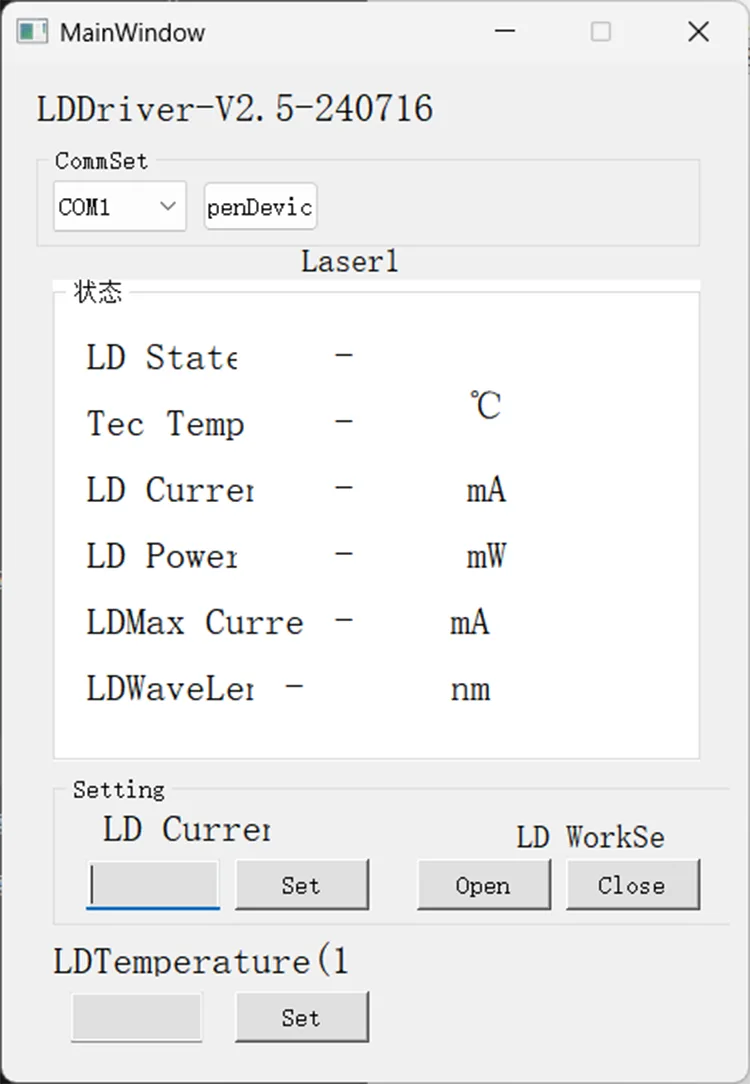

Krok 5. Oprogramowanie sterujące: Box Optronics zapewnia polecenie szeregowe lub oprogramowanie komputerowe do kontrolowania prądu LD i temperatury LD źródła lasera 808 nm. Wybierz odpowiedni port, ustaw prąd i temperaturę, a następnie kliknij przycisk Otwórz. (Aby zapobiec uszkodzeniu, przy pierwszym uruchomieniu należy powoli zwiększać prąd napędu. Nie należy natychmiast podawać pełnego prądu.)

Krok 6. Wyłączanie: Po zakończeniu użytkowania wyłącz laser i bezpiecznie załóż osłonę przeciwpyłową z włókna. Aby zapobiec nagłemu wygenerowaniu mocy lasera o dużej mocy – co mogłoby spowodować uszkodzenie elementów optycznych – po ponownym włączeniu urządzenia zaleca się najpierw wyregulować poziom mocy do zera przed wyłączeniem zasilania.

Uwagi dotyczące obsługi i konserwacji — źródło lasera 808 nm

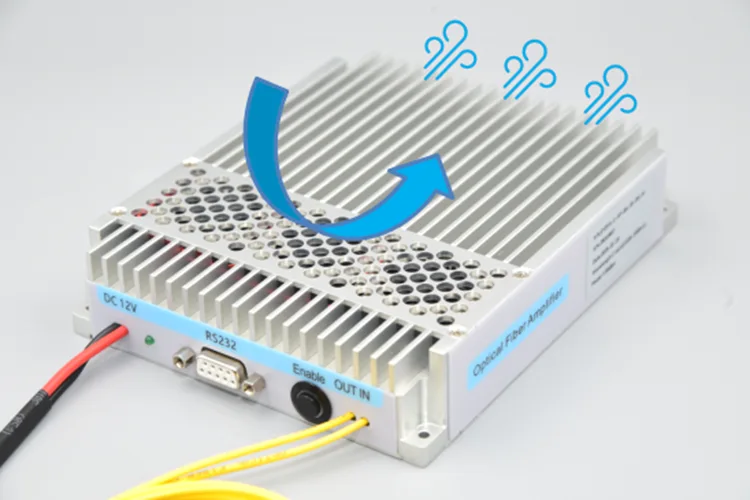

● Podczas długotrwałego użytkowania należy zwrócić uwagę na odprowadzanie ciepła przez źródło lasera. Źródło lasera powinno być zamocowane na radiatorze i chłodzone wentylatorem.

● Podczas uruchamiania upewnij się najpierw, że wyłącznik zasilania i stacyjka są wyłączone, a następnie podłącz zasilanie. Podczas wyłączania należy najpierw wyłączyć stacyjkę i odłączyć zasilanie dopiero po zgaśnięciu kontrolki; nigdy nie odłączaj bezpośrednio zasilania podczas pracy urządzenia.

● Nie zaleca się częstego wkładania i wyjmowania złączy światłowodowych, gdyż zwiększa to ryzyko zanieczyszczenia kurzem i potencjalnego uszkodzenia powierzchni czołowych złączy.

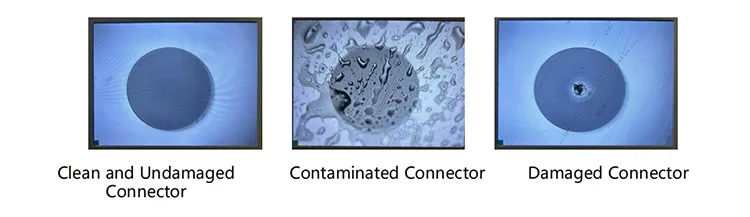

● Przed podłączeniem złącza światłowodowego należy je przetrzeć niestrzępiącym się papierem do soczewek. Konieczne jest skorzystanie z inspektora powierzchni czołowej światłowodu w celu sprawdzenia jego czystości przed podłączeniem go przez kołnierz; w przeciwnym razie powierzchnia czołowa złącza może zostać wypalona po włączeniu lasera. Podczas podłączania kołnierza należy zwrócić uwagę, aby czynność ta była wykonywana bez aktywnej transmisji światła. Gdy nie jest używany, osłonę przeciwpyłową należy bezpiecznie założyć na złącze światłowodowe.

● Należy zachować środki ostrożności przed wilgocią; przechowywać w suchym miejscu.

Zapewnienie jakości i obsługa posprzedażna — źródło lasera 808 nm

● Okres gwarancji:

Bezpłatna naprawa lub wymiana wad innych niż ludzkie w ciągu 1 roku od zakupu. Płatne usługi serwisowe dostępne po 1 roku.

● Wyłączenia z bezpłatnej gwarancji:

W okresie bezpłatnej gwarancji świadczone będą bezpłatne usługi naprawy lub wymiany usterek spowodowanych problemami z jakością produktu. Jednakże Box Optronics zastrzega sobie prawo do odmowy wykonania bezpłatnej naprawy w następujących przypadkach w okresie gwarancyjnym:

(1) Uszkodzenia spowodowane czynnikami naturalnymi (np. piorunem, kurzem) lub wpływami środowiska.

(2) Awarie spowodowane niewłaściwą obsługą przez użytkownika.

(3) Widoczne uszkodzenia fizyczne spowodowane błędem człowieka.

(4) Nieautoryzowany demontaż, modyfikacja lub naprawa.

(5) Zmienione lub niekompletne etykiety gwarancyjne na obudowie.

(6) Uszkodzenie lub utrata podczas transportu.
