Szerokopasmowe źródło światła SLED o mocy 840 nm i mocy 20 mW

Spis treści

1. Wprowadzenie szerokopasmowego źródła światła SLED o długości fali 840 nm i mocy 20 mW

2. Dane techniczne

3. Cechy produktu

4. Typowe zastosowania

5. Akcesoria standardowe

6. Przewodnik bezpiecznej obsługi

7. Informacje dotyczące zamówienia

8. Arkusz danych i arkusz testowy

9. Warunki wyceny i płatności

10. Czas realizacji

11. Uwagi dotyczące obsługi i konserwacji

12. Zapewnienie jakości i obsługa posprzedażna

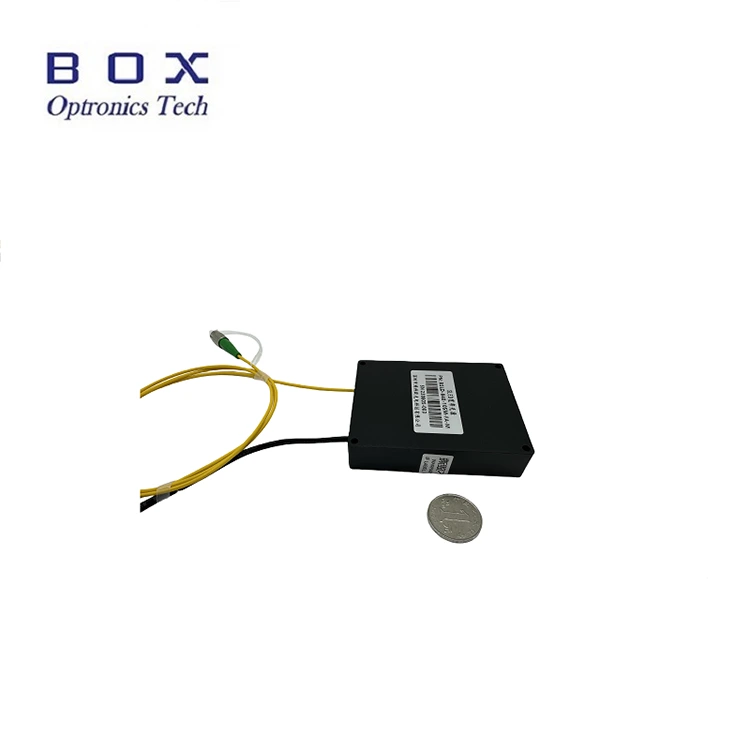

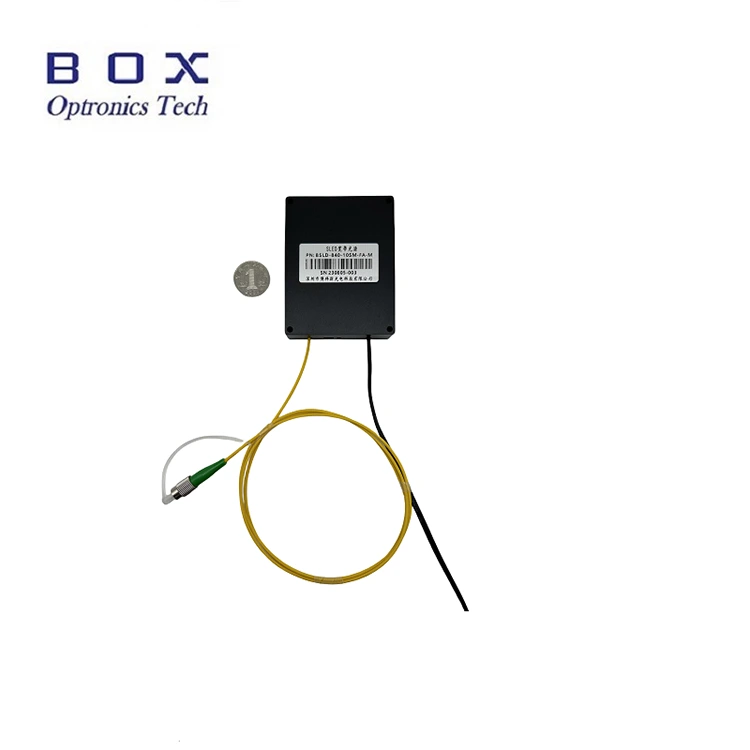

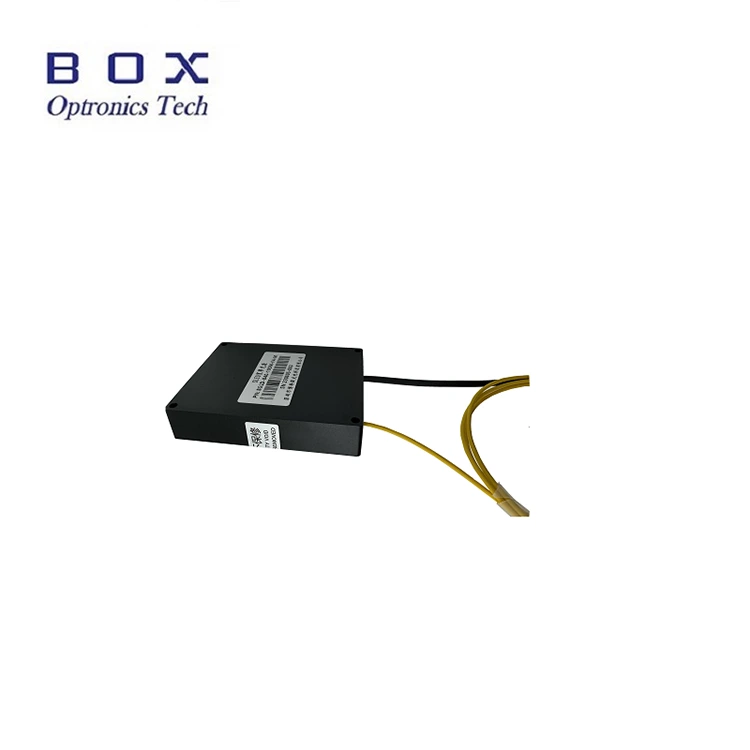

Wprowadzenie produktu

Jest to szerokopasmowe źródło światła SLED o długości fali 840 nm i mocy 20 mW, wykorzystujące technologię diod superluminescencyjnych, o mocy wyjściowej ponad 20 mW, szerokości pasma -3 dB w paśmie 45 nm, płaskim widmie, niskim tętnieniu i doskonałej długoterminowej stabilności. Obsługuje konfiguracje stacjonarne i modułowe z interfejsem komunikacyjnym i oprogramowaniem monitorującym do integracji przemysłowej i medycznej. Nadaje się do przemysłowego OCT, wykrywania włókien i obrazowania medycznego. Należy używać przy napięciu znamionowym, kontrolować temperaturę i wilgotność, zapewnić dobre odprowadzanie ciepła, unikać przeciążenia wyjścia i zanieczyszczenia.

Specyfikacje produktu

Cechy produktu

● Niskie tętnienie widma;

● 20mW Wysoka moc wyjściowa;

● Podwójne konfiguracje modułu/blatu laboratoryjnego z monitorowaniem komunikacji dla łatwej integracji;

● Obsługuje dostosowywanie światłowodu SM/PM do różnych systemów optycznych.

Aplikacje produktów

● Przemysłowy KTZ;

● Okulistyczne OCT;

● Systemy kalibracji urządzeń światłowodowych i testowania komponentów pasywnych.

Szczegóły produktu

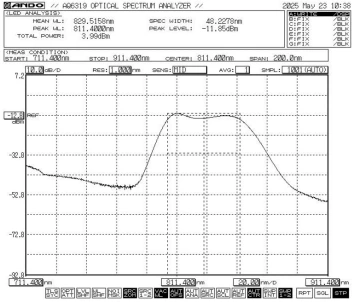

● Typowe widmo: -3dB Szerokość pasma Min.45 / Typ.48

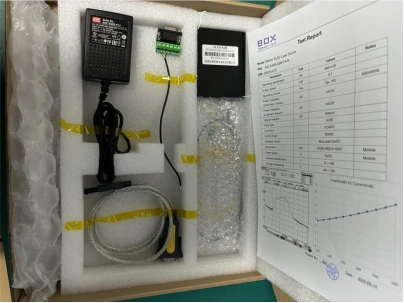

● Akcesoria standardowe

Kroki operacji

Krok 1.Rozpakowanie: Przed montażem sprawdź, czy wszystkie akcesoria są kompletne, w tym moduł źródła światła SLED, kabel do transmisji danych USB, kabel zielonego portu, zasilacz, raport z testów itp.

Krok 2.Zasilanie: Podłączone do zasilacza impulsowego prądu stałego lub zasilacza regulowanego spełniającego wymagania dotyczące zasilania. Używaj wyłącznie oryginalnego, dopasowanego zasilacza (DC5V lub DC12V). Niewłaściwe zasilacze mogą uszkodzić źródło światła. (Zasilacz dostarczany zgodnie z lokalnymi normami napięcia.)

Krok 3.Podłączanie światłowodu wyjściowego: Otwórz osłonę przeciwpyłową na złączu światłowodowym lub kołnierzu, sprawdź powierzchnię końcową światłowodu i podłącz włókno lub połącz włókno z testowanym urządzeniem lub miernikiem mocy po potwierdzeniu, że nie ma zanieczyszczeń ani uszkodzeń.

Setp4.Podłącz do komputera hosta: Użyj zielonego kabla portowego i kabla danych USB-RS485 DB9, aby połączyć szerokopasmowe źródło światła SLED 840nm 20mW z komputerem; komputer musi najpierw zainstalować dedykowany sterownik portu szeregowego, aby zidentyfikować kabel danych portu szeregowego USB-RS485, w przeciwnym razie oprogramowanie komputera hosta i moduł źródła światła nie będą mogły być prawidłowo podłączone i komunikowane. Proszę zapytać Box Optronics o sterownik.

Krok 5.Oprogramowanie sterujące: Box Optronics zapewnia polecenie szeregowe lub oprogramowanie komputerowe do kontrolowania prądu LD i temperatury LD szerokopasmowego źródła światła SLED 840 nm i mocy 20 mW. Wybierz odpowiedni port, ustaw prąd i temperaturę, a następnie kliknij przycisk Otwórz. (Aby zapobiec uszkodzeniu, przy pierwszym uruchomieniu należy powoli zwiększać prąd napędu. Nie należy natychmiast podawać pełnego prądu.)

Krok 6.Po użyciu kliknij przycisk zamknięcia, wyłącz zasilanie i odłącz łącze światłowodowe.

Informacje o zamówieniu

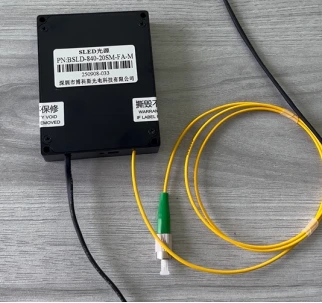

np.: BSLD-840-205SM-FA-M

(Informacje dotyczące zamówienia: szerokopasmowe źródło światła SLED 840 nm, 20 mW, szerokość pasma -3 dB około 50 nnm, ze włóknem SM CS 780, pakiet modułów).

W przypadku innych niestandardowych wymagań prosimy o kontakt: sales06@boxoptronics.com

Arkusz danych i arkusz testowy

Arkusz danych

Arkusz testowy

Warunki wyceny i płatności

● Warunki wyceny

(1) EXW:

Jeśli posiadasz konto DHL/UPS/FedEx, Box Optronics sugeruje skorzystanie z EXW. Wysyłamy za pośrednictwem Twojego konta; nie pobieramy kosztów wysyłki.

(2) DAP:

Jeżeli nie posiadasz konta prosimy o opłacenie z góry kosztów wysyłki produktów.

● Warunki płatności

Dostępne są PayPal i T/T.

Czas realizacji

Produkcja zajmuje około 10 dni roboczych. (Jeśli są jakieś w magazynie, zostaną wysłane szybciej.)

Międzynarodowa logistyka może zająć 3-5 dni roboczych.

Uwagi dotyczące obsługi i konserwacji

● Unikaj częstego podłączania/odłączania złączy światłowodowych, aby zapobiec gromadzeniu się kurzu i uszkodzeniu powierzchni czołowej.

● Oczyść złącza światłowodowe niestrzępiącą się ściereczką i przed podłączeniem sprawdź za pomocą detektora powierzchni czołowej światłowodu. Zawsze podłączaj/odłączaj włókna bez zasilania, aby uniknąć spalenia powierzchni czołowej. Zakryj nieużywane złącza zatyczkami przeciwpyłowymi.

● Przechowuj sprzęt w suchym i wolnym od wilgoci środowisku.

Zapewnienie jakości i obsługa posprzedażna

● Okres gwarancji:

Bezpłatna naprawa lub wymiana wad innych niż ludzkie w ciągu 1 roku od zakupu. Płatne usługi serwisowe dostępne po 1 roku.

● Wyłączenia z bezpłatnej gwarancji:

W okresie bezpłatnej gwarancji świadczone będą bezpłatne usługi naprawy lub wymiany usterek spowodowanych problemami z jakością produktu. Jednakże Box Optronics zastrzega sobie prawo do odmowy wykonania bezpłatnej naprawy w następujących przypadkach w okresie gwarancyjnym:

(1) Uszkodzenia spowodowane czynnikami naturalnymi (np. piorunami, kurzem) lub wpływami środowiska.

(2) Wadliwe działanie spowodowane niewłaściwą obsługą przez użytkownika.

(3) Oczywiste uszkodzenia fizyczne spowodowane błędem ludzkim.

(4) Nieautoryzowany demontaż, modyfikacja lub naprawa.

(5) Zmienione lub niekompletne etykiety gwarancyjne na obudowie.

(6) Uszkodzenie lub utrata podczas transportu.
