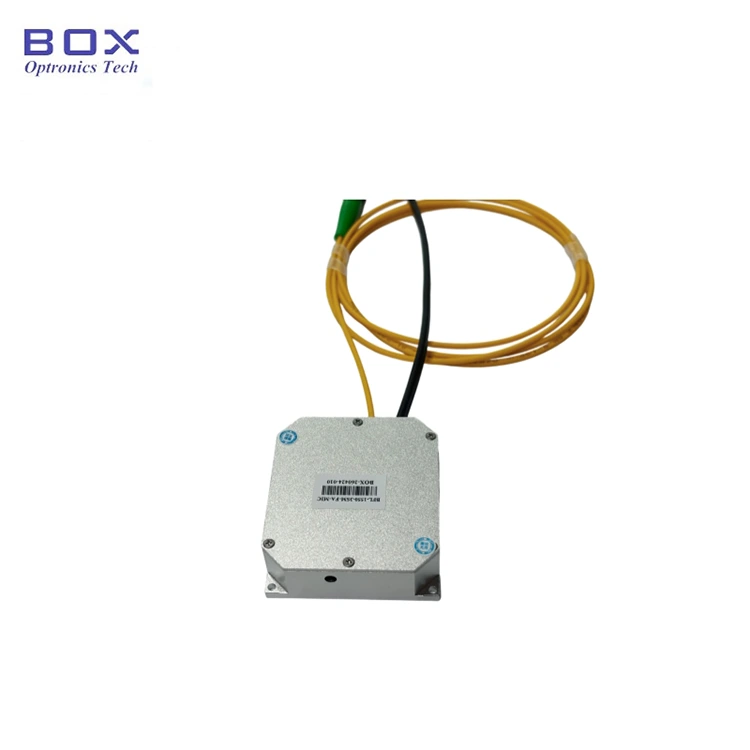

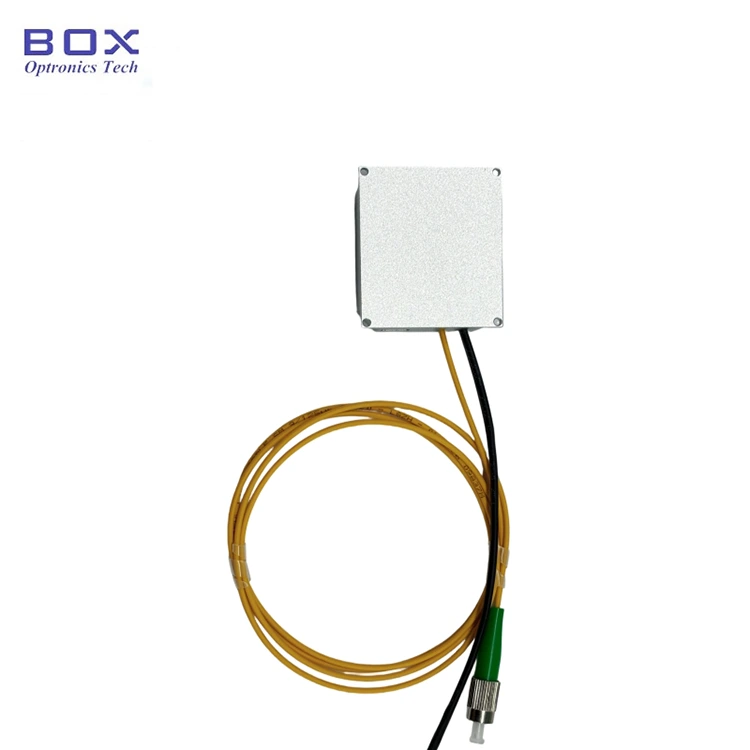

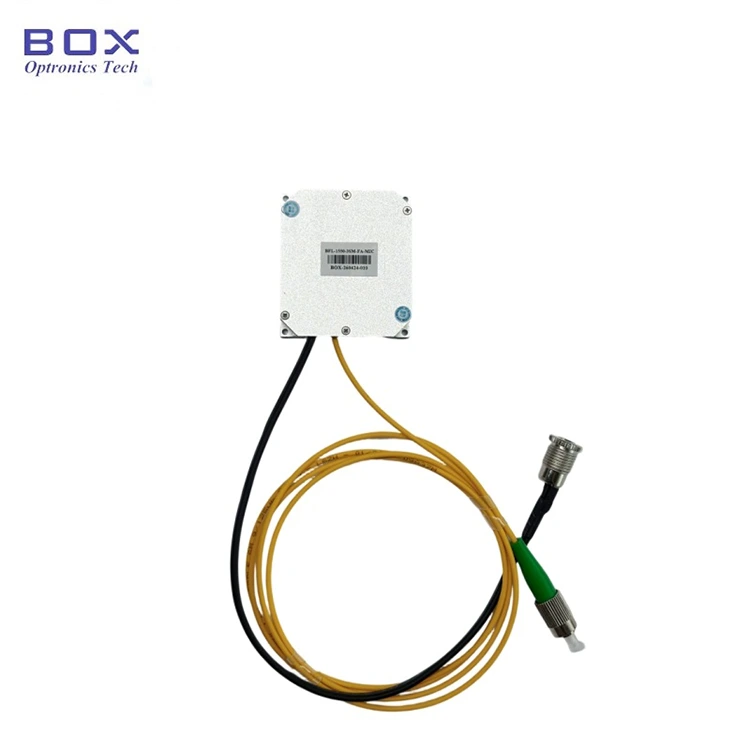

Jest to mikromoduł szerokopasmowego źródła światła SLD o długości fali 1550 nm, wykorzystujący technologię diod superluminescencyjnych, z mocą wyjściową 3 mW i opcjonalnie 10 mW, szerokością pasma -3dB powyżej 30 nm, płaskim widmem, niskim tętnieniem i doskonałą długoterminową stabilnością. Dostępne są włókno SM i włókno PM. Obsługuje interfejs komunikacyjny RS485 i oprogramowanie monitorujące w celu integracji systemu. Kompaktowe wymiary to zaledwie 46,6 x 51,6 x 15 mm.
|
Parametry |
Jednostka |
Wartości |
Notatki |
|
|
Długość fali roboczej |
nm |
1550 |
±20 |
|
|
Moc wyjściowa |
mW |
>3 |
>10 |
|
|
-3dB przepustowość |
nm |
> 30 |
|
|
|
Stabilność krótkoterminowa |
dB |
≤±0,02/15 min |
|
|
|
Długoterminowa stabilność |
dB |
≤±0,05/8 godzin |
|
|
|
Izolator optyczny |
dB |
Bez |
Moduł |
|
|
Włókno pigtailowe |
- |
SMF-28e/PM1550 |
FC/APC |
|
|
Interfejs komunikacyjny |
- |
DB9 żeńskie (RS485) |
Moduł |
|
|
Zasilanie |
- |
5 V DC, <15 W |
Moduł |
|
|
Wymiary |
mm |
46,6 (szer.) × 51,6 (gł.) × 15 (wys.) |
Moduł |
|
|
Temperatura robocza |
℃ |
-5 ~ +55 |
|
|
|
Wilgotność robocza |
% |
0 ~ 70% |
|
|
● Mały rozmiar; l
● Szerokie spektrum;
● Niskie tętnienie widma;
● Komunikacja DB9 Female (RS485) dla łatwej integracji.
● Optyczna tomografia koherentna (OCT);
● Obrazowanie medyczne;
● Żyroskop światłowodowy (FOG).

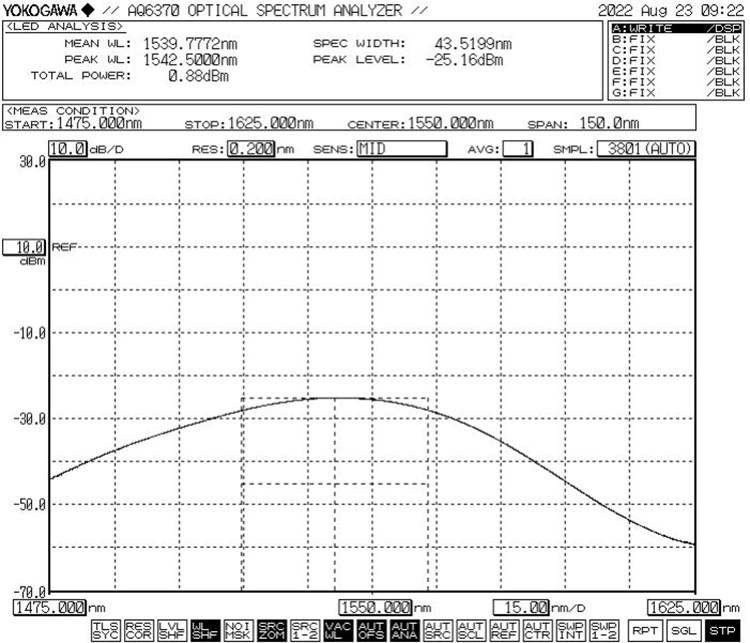

● Typowe widmo: -3dB szerokość pasma Min.30nm

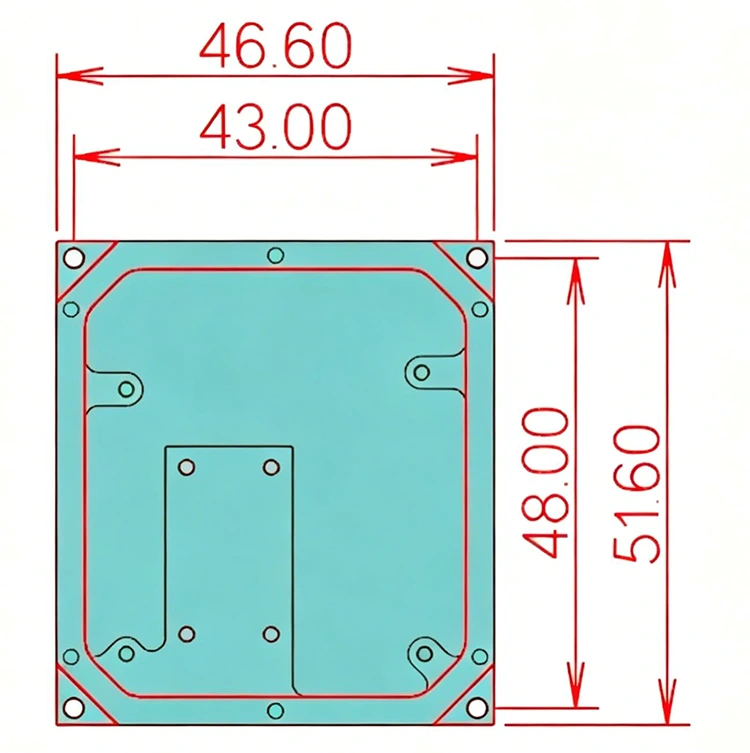

● Wymiary (mm): 46,6 (szer.) × 51,6 (gł.) × 15 (wys.)
Krok 1. Rozpakowanie: Przed montażem należy sprawdzić, czy wszystkie akcesoria są kompletne.
Krok 2. Zasilanie: Podłączone do zasilacza impulsowego prądu stałego lub zasilacza regulowanego spełniającego wymagania dotyczące zasilania. Używaj wyłącznie oryginalnego, dopasowanego zasilacza (DC5V lub DC12V). Niewłaściwe zasilacze mogą uszkodzić źródło światła. (Zasilacz dostarczany zgodnie z lokalnymi normami napięcia.)
Krok 3. Podłączanie światłowodu wyjściowego: Otwórz osłonę przeciwpyłową na złączu światłowodu lub kołnierzu, sprawdź powierzchnię końcową światłowodu i podłącz włókno lub połącz włókno z testowanym urządzeniem lub miernikiem mocy po potwierdzeniu, że nie ma zanieczyszczeń ani uszkodzeń.
Setp4. Podłącz do komputera hosta: Użyj zielonego kabla portu i kabla danych USB-RS485 DB9, aby połączyć mikromoduł szerokopasmowego źródła światła SLD 1550nm z komputerem; komputer musi najpierw zainstalować dedykowany sterownik portu szeregowego, aby zidentyfikować kabel danych portu szeregowego USB-RS485, w przeciwnym razie oprogramowanie komputera hosta i moduł źródła światła nie będą mogły być prawidłowo podłączone i komunikowane. Proszę zapytać Box Optronics o sterownik.
Krok 5. Oprogramowanie sterujące: Box Optronics zapewnia polecenie szeregowe lub oprogramowanie komputerowe do kontrolowania prądu LD i temperatury LD mikromodułu szerokopasmowego źródła światła SLD 1550 nm. Wybierz odpowiedni port, ustaw prąd i temperaturę, a następnie kliknij przycisk Otwórz. (Aby zapobiec uszkodzeniu, przy pierwszym uruchomieniu należy powoli zwiększać prąd napędu. Nie należy natychmiast podawać pełnego prądu.)
Krok 6. Po użyciu kliknij przycisk zamknięcia, wyłącz zasilanie i odłącz łącze światłowodowe.
|
Nazwa |
Długość fali |
Moc wyjściowa |
Typ włókna |
Złącze |
Wymiar |
|
BLD |
-XXX |
-XX |
XX |
-XX |
-X |
|
Źródło światła SLD |
1550:1550nm |
03:03mW 10:10mW |
SM:SMF-28e PM:PM1550 |
FA:FC/APC Inny |
MIKROFON: Mikromoduł |
np.: BSLD-1550-10SM-FA-MIC
(Informacje dotyczące zamówienia: mikromoduł szerokopasmowego źródła światła SLD 1550 nm, moc wyjściowa 10 mW, ze światłowodem SMF-28e, złącze FC/APC).
W przypadku innych niestandardowych wymagań prosimy o kontakt: sales06@boxoptronics.com
● Warunki wyceny
(1) EXW:
Jeśli masz konto DHL/UPS/FedEx, Box Optronics sugeruje użycie EXW. Wysyłamy za pośrednictwem Twojego konta; nie pobieramy kosztów wysyłki.
(2) DAP:
Jeżeli nie posiadasz konta prosimy o opłacenie z góry kosztów wysyłki produktów.
(3)Inne
● Warunki płatności
Dostępne są PayPal i T/T.
Produkcja: 10-15 dni roboczych. (Jeśli są jakieś w magazynie, zostaną wysłane szybciej.)
Logistyka międzynarodowa: 3-5 dni roboczych.
● Przed podłączeniem wyczyść złącza światłowodowe niestrzępiącą się ściereczką i sprawdź za pomocą detektora powierzchni czołowej światłowodu. Zawsze podłączaj/odłączaj włókna bez zasilania, aby uniknąć spalenia powierzchni czołowej. Złącza światłowodowe należy przykryć zatyczkami przeciwpyłowymi.
● Jeśli włókno wyjściowe wymaga połączenia z innym włóknem, zaleca się użycie spawarki termojądrowej.
● Należy zachować środki ostrożności chroniące przed wilgocią, kurzem i korozją; przechowywać w suchym miejscu.

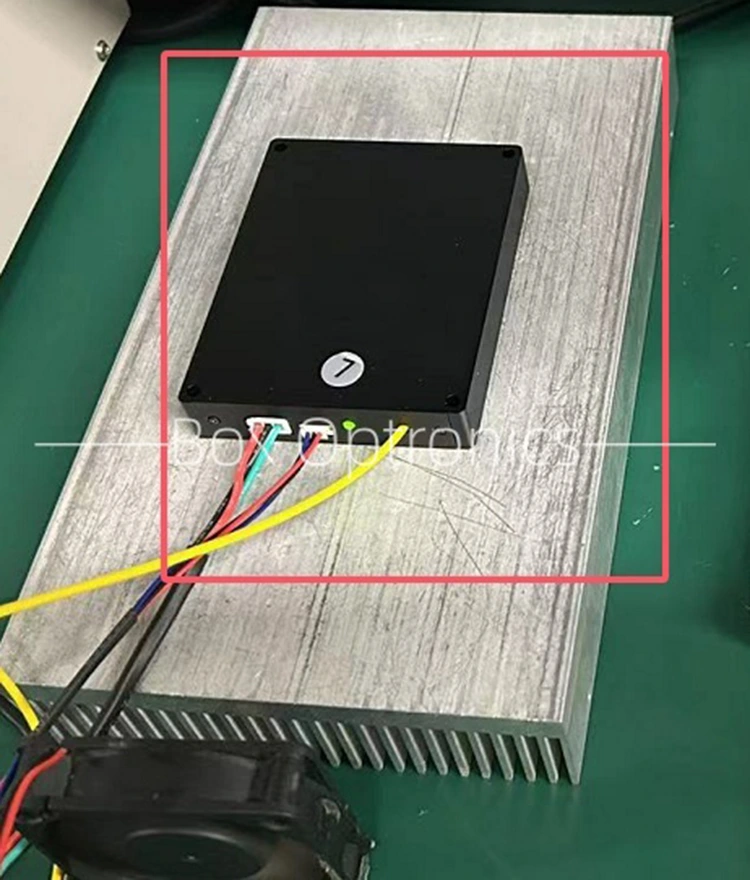

● W przypadku długotrwałego użytkowania należy umieścić go na radiatorze.
● Okres gwarancji:
Bezpłatna naprawa lub wymiana wad innych niż ludzkie w ciągu 1 roku od zakupu. Płatne usługi serwisowe dostępne po 1 roku.
● Wyłączenia z bezpłatnej gwarancji:
W okresie bezpłatnej gwarancji świadczone będą bezpłatne usługi naprawy lub wymiany usterek spowodowanych problemami z jakością produktu. Jednakże Box Optronics zastrzega sobie prawo do odmowy wykonania bezpłatnej naprawy w następujących przypadkach w okresie gwarancyjnym:
(1) Uszkodzenia spowodowane czynnikami naturalnymi (np. piorunem, kurzem) lub wpływami środowiska.
(2) Awarie spowodowane niewłaściwą obsługą przez użytkownika.
(3) Widoczne uszkodzenia fizyczne spowodowane błędem człowieka.
(4) Nieautoryzowany demontaż, modyfikacja lub naprawa.
(5) Zmienione lub niekompletne etykiety gwarancyjne na obudowie.
(6) Uszkodzenie lub utrata podczas transportu.
