Laser światłowodowy o bardzo wąskiej szerokości linii 1550 nm i częstotliwości 3 kHz

Spis treści

1. Wprowadzenie Laser światłowodowy o bardzo wąskiej szerokości linii 1550 nm i częstotliwości 3 kHz

2. Techniczne Dane techniczne

3. Cechy produktu

4. Typowe zastosowania

5. Szczegóły produktu

6. Przewodnik bezpiecznej obsługi

7. Informacje dotyczące zamówienia

8. Arkusz danych i arkusz testowy

9. Warunki wyceny i płatność

10. Czas realizacji

11. Uwagi operacyjne i Konserwacja

12. Zapewnienie jakości i Obsługa posprzedażna

Wprowadzenie produktu

Jest to ultrawąski włókno światłowodowe o długości fali 1550 nm i częstotliwości 3 kHz Laser wykorzystujący strukturę wnęki lasera DFB z domieszką erbu, z wyjściem CW moc 50/100/200/500/1000mW opcjonalnie, 3dB szerokość pasma poniżej 3kHz, długość fali stabilny bez przeskakiwania trybów. Obsługuje konfiguracje stacjonarne i modułowe z interfejsem komunikacyjnym RS232 i oprogramowaniem monitorującym system integracja. Nadaje się do wykrywania rozproszonego i tak dalej.

Produkt Dane techniczne

Cechy produktu

● Widmowy szerokość linii ≤3 kHz;

● Całkowicie włóknisty wnęka rezonansowa DFB;

● Długość fali stabilny bez przeskakiwania trybów;

● DB9 Komunikacja żeńska (RS232) dla łatwej integracji.

Aplikacje produktów

● LiDAR;

● Akustyczny czujniki, hydrofony;

● Włókno Optyczne wykrywanie rozproszone.

Szczegóły produktu

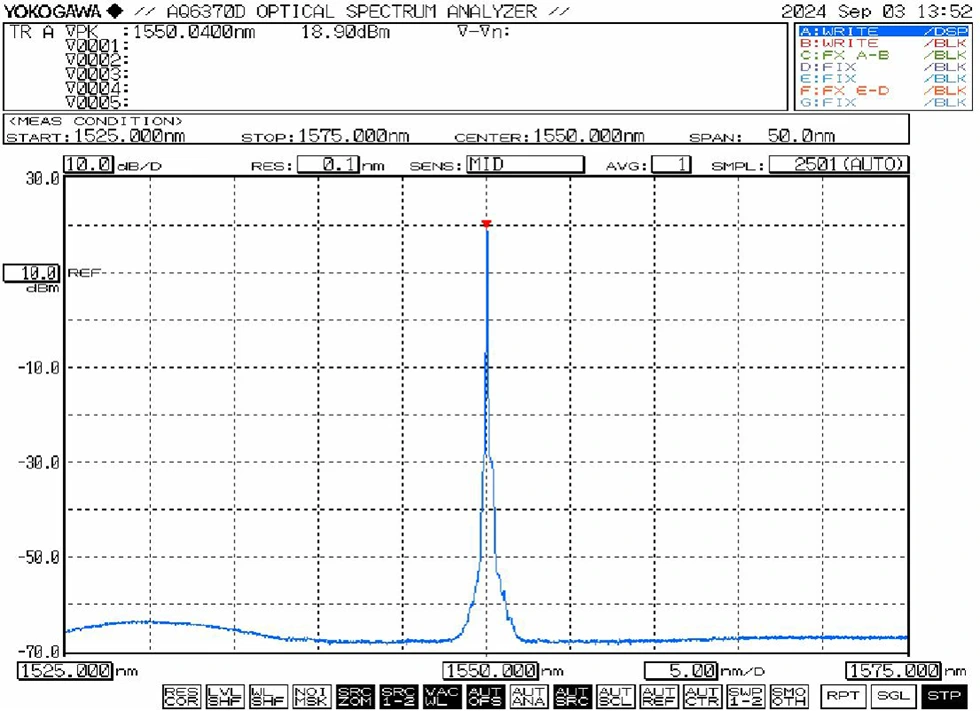

● Typowe widmo: 1550nm

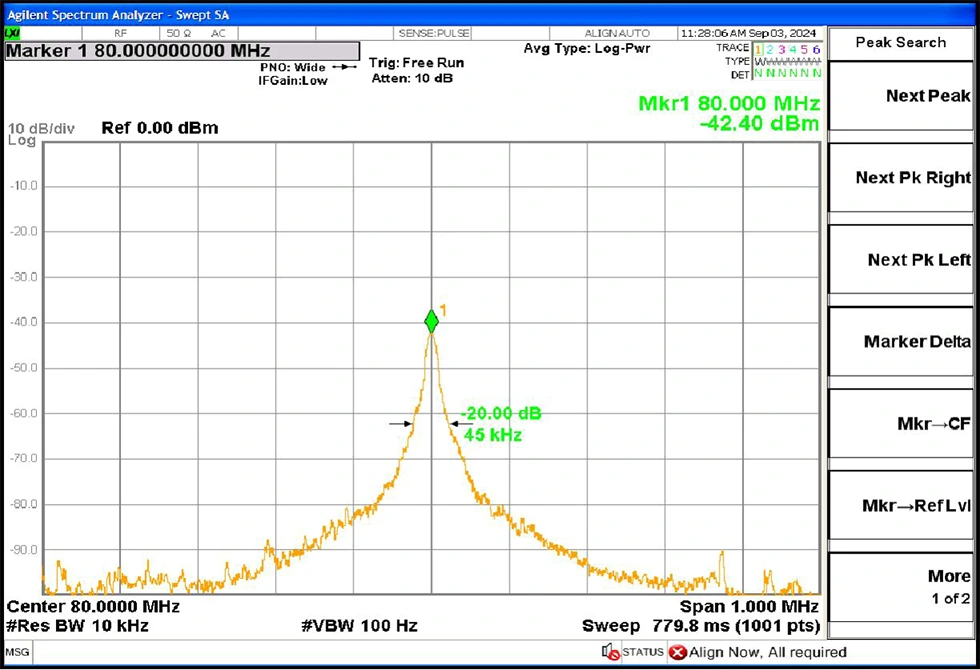

● Typowa szerokość linii: 3dB widmowa szerokość linii ≤3 KHz (równa szerokość linii 20dB / 20)

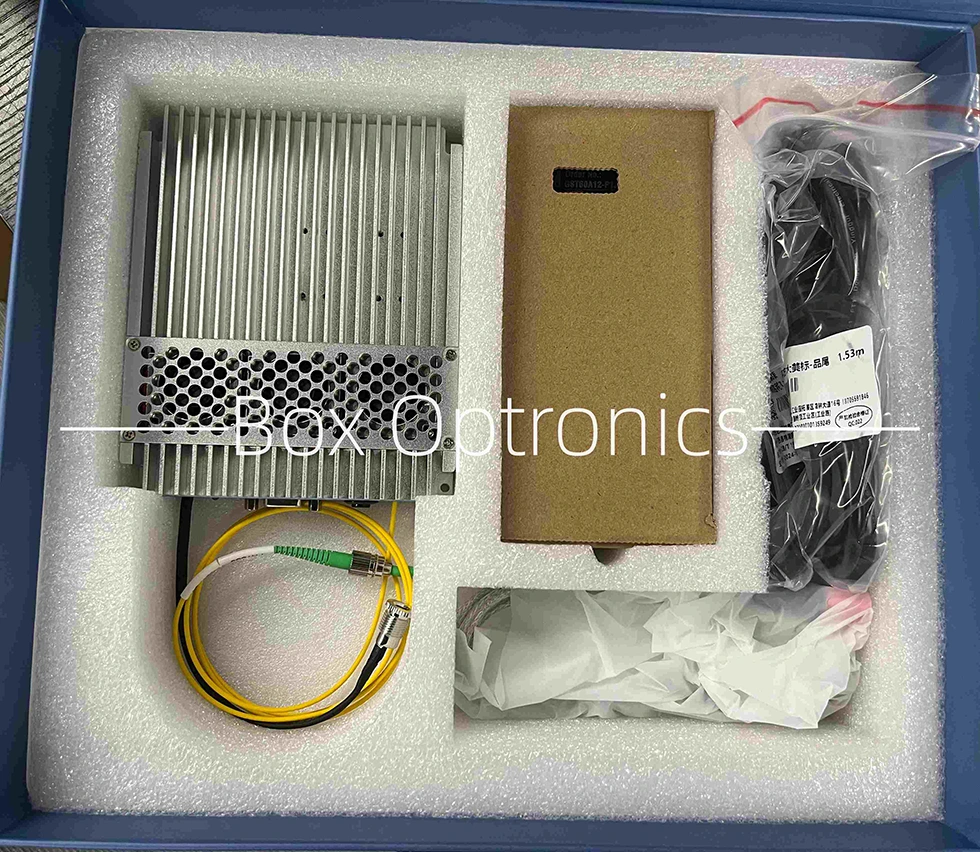

● Przykład opakowania

Operacja Kroki

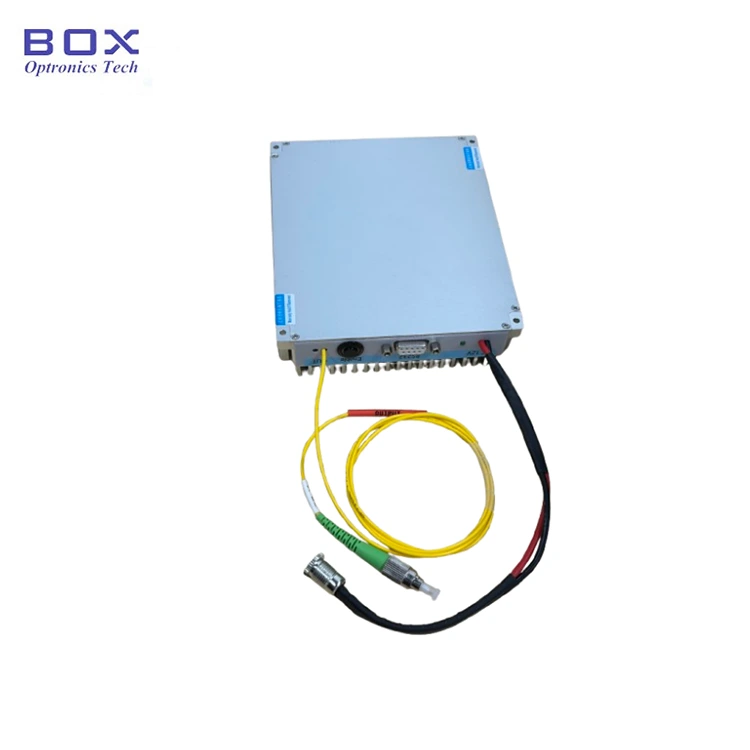

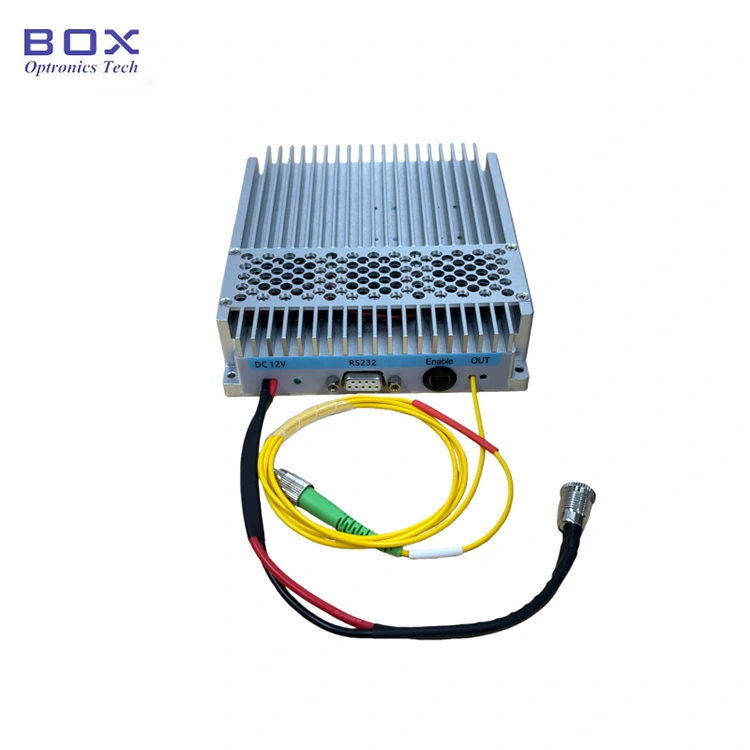

1. Wygląd: Moduł zawiera złącze zasilania, wskaźnik zasilania, RS232 interfejs komunikacyjny, przełącznik aktywacji wyjścia i port światłowodowy wyjścia lasera.

2.Moc Zasilanie: Port zasilania wykorzystuje standardowy interfejs DC5,5 × 2,1 mm. Używaj wyłącznie oryginalnego, dopasowanego zasilacza (DC5V lub DC12V). Niewłaściwe zasilacze mogą uszkodzić źródło światła. W kształcie litery U Kabel zasilający umożliwiający podłączenie do zasilacza przełącznika jest dostępny na stronie żądanie w momencie zakupu.

3. Łączenie zworka światłowodowa: Zdejmij osłonę przeciwpyłową z złącze światłowodowe, sprawdź powierzchnię czołową pod kątem zanieczyszczeń lub uszkodzeń i upewnij się czystość przed podłączeniem do innych urządzeń światłowodowych lub sprzętu testowego. Dla w przypadku modeli o dużej mocy zaleca się spawanie metodą termojądrową.

4. Łączenie Moduł do komputera hosta: Użyj dołączonego Kabel szeregowy USB-RS232 do podłączenia modułu do komputera. Zainstaluj dedykowany sterownik szeregowy (dostarczany przez producenta) umożliwiający komunikację. Bez sterownika oprogramowanie hosta nie może połączyć się z modułem.

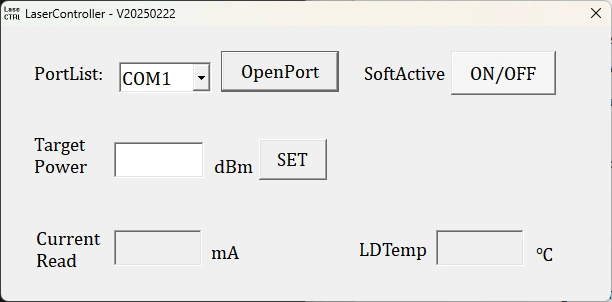

5. Oprogramowanie: pozwala na to oprogramowanie hosta regulacja mocy wyjściowej i sterowanie mocą lasera za pomocą Przycisk „SoftActive”. Oprogramowanie wyświetla ustawiony prąd pompy i moc wyjściową monitorowanie stanu zasilania i temperatury.

6. Pamięć parametrów: ustawienia i statusy skonfigurowane za pomocą oprogramowania są automatycznie zapisywane w pamięci modułu pamięć wewnętrzna. Jeśli parametry tego nie wymagają, nie jest wymagane połączenie z komputerem hosta potrzeba modyfikacji.

Zamawianie informacje

np.: NLFL-1550-50-T-SM-M

(Informacje dotyczące zamówienia: Laser światłowodowy o bardzo wąskiej szerokości linii 1550 nm, 3 kHz, 50 mW moc wyjściowa, regulacja mocy, włókno SM, pakiet modułów).

W przypadku innych niestandardowych wymagań prosimy o kontakt: sales06@boxoptronics.com

Arkusz danych i Arkusz testowy

Arkusz danych

Arkusz testowy

Warunki wyceny i płatność

● Warunki wyceny

(1) EXW:

Jeśli posiadasz konto DHL/UPS/FedEx, Box Optronics sugeruje jego użycie EXW. Wysyłamy za pośrednictwem Twojego konta; nie pobieramy kosztów wysyłki.

(2) DAP:

Jeżeli nie posiadasz konta prosimy o opłacenie kosztów wysyłki z góry produkty.

(3)Inne

● Warunki płatności

Dostępne są PayPal i T/T.

Czas realizacji

Produkcja zajmuje około 15 dni roboczych. (Jeśli są jakieś w magazynie, zostanie szybciej wysłany.)

Międzynarodowa logistyka może zająć 3-5 dni roboczych.

1. Uwagi dotyczące obsługi i konserwacji – bardzo wąska szerokość linii 1550 nm 3 kHz Laser światłowodowy

● Aby temu zapobiec, należy unikać częstego podłączania/odłączania złączy światłowodowych gromadzenie się kurzu i uszkodzenie powierzchni czołowej.

● Oczyść złącza światłowodowe niestrzępiącą się ściereczką i sprawdź za pomocą a detektor powierzchni czołowej światłowodu przed podłączeniem. Zawsze podłączaj/odłączaj włókna bez zasilania, aby uniknąć poparzenia powierzchni czołowej. Zakryj nieużywane złącza zatyczkami przeciwpyłowymi.

● Przechowuj sprzęt w suchym i wolnym od wilgoci środowisku.

Zapewnienie jakości i Obsługa posprzedażna

● Okres gwarancji:

Bezpłatna naprawa lub wymiana wad niezwiązanych z działalnością człowieka w ciągu 1 rok od zakupu. Płatne usługi serwisowe dostępne po 1 roku.

● Wyłączenia z bezpłatnej gwarancji:

W okresie bezpłatnej gwarancji, bezpłatna naprawa lub wymiana zostaną dostarczone w przypadku usterek spowodowanych problemami z jakością produktu. Jednak Pudełko Optronics zastrzega sobie prawo do odmowy bezpłatnej naprawy w poniższych przypadkach przypadki w okresie gwarancyjnym:

(1) Uszkodzeń spowodowanych czynnikami naturalnymi (np. uderzenie pioruna, kurz) lub wpływy środowiska.

(2) Wadliwe działanie spowodowane niewłaściwą obsługą przez użytkownika.

(3) Oczywiste uszkodzenia fizyczne spowodowane błędem ludzkim.

(4) Nieautoryzowany demontaż, modyfikacja lub naprawa.

(5) Zmienione lub niekompletne etykiety gwarancyjne na obudowie.

(6) Uszkodzenie lub utrata podczas transportu.
