Laser o wąskiej szerokości linii 1550nm DFB 100KHz BTF

Spis treści

1. Wprowadzenie 1550nm Laser o wąskiej szerokości linii DFB 100 kHz BTF

2. Dane techniczne

3. Cechy produktu

4. Typowe zastosowania

5. Szczegóły produktu

6. Informacje o zamawianiu

7. Arkusz danych i arkusz testowy

8. Warunki wyceny i płatności

9. Czas realizacji

10. Uwagi dotyczące operacji

11. Zapewnienie jakości i Obsługa posprzedażna

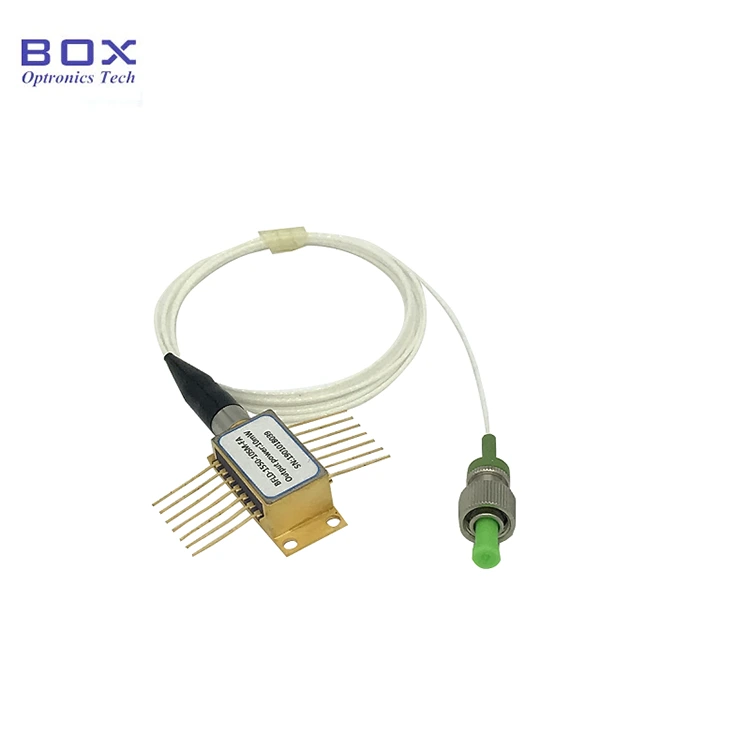

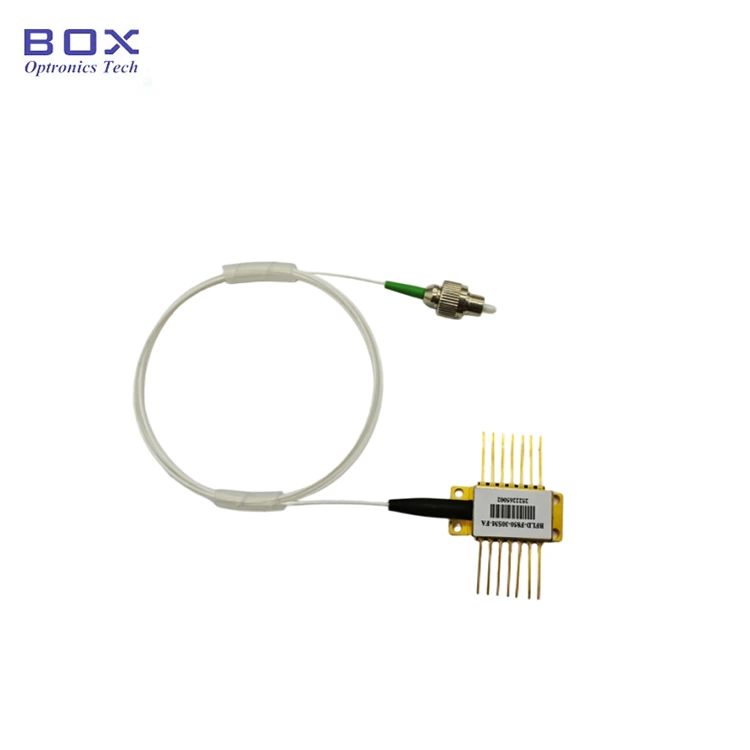

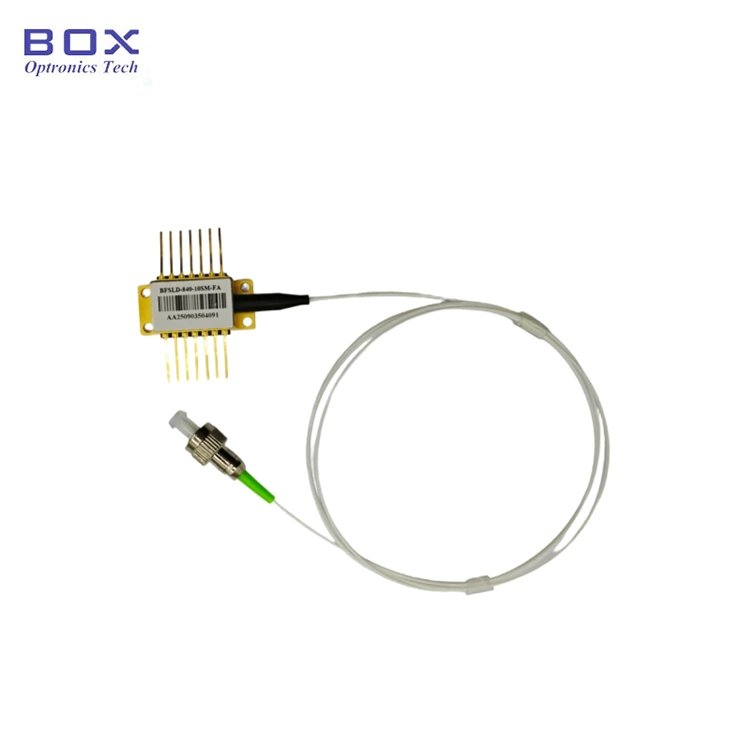

Wprowadzenie produktu

Laser o wąskiej szerokości linii DFB 100 kHz BTF o długości fali 1550 nm zaprojektowany do zastosowań wymagających dużej precyzji, które wymagają ultrastabilnego, wąskopasmowego łącza źródła światła. Laser ten działa na fali o długości 1550 nm i charakteryzuje się częstotliwością <100 kHz szerokość linii, moc wyjściowa > 50 mW. Jest idealny do WDM (podział długości fali multipleksowanie), czujniki światłowodowe i sprzęt testowy wymagający niskich wymagań szerokość linii i wysoką czystość widmową. Podczas pracy urządzenie emituje dźwięk wiązka laserowa o dużej intensywności. Nie patrz bezpośrednio na powierzchnię końcową włókna; robić więc może spowodować uszkodzenie oczu.

Produkt Dane techniczne

Cechy produktu

● Wielokwantowy Cóż (MQW);

● Wysoka moc wyjściowa >50mW;

● 14-pinowe Pakiet BTF z TEC, termistorem i izolator optyczny.

Aplikacje produktów

● Lidar;

● Laboratorium wąskie liniowe źródła światła i test optyczny;

● Światłowód komunikacja;

● Czujnik światłowodowy.

Produkt Szczegóły

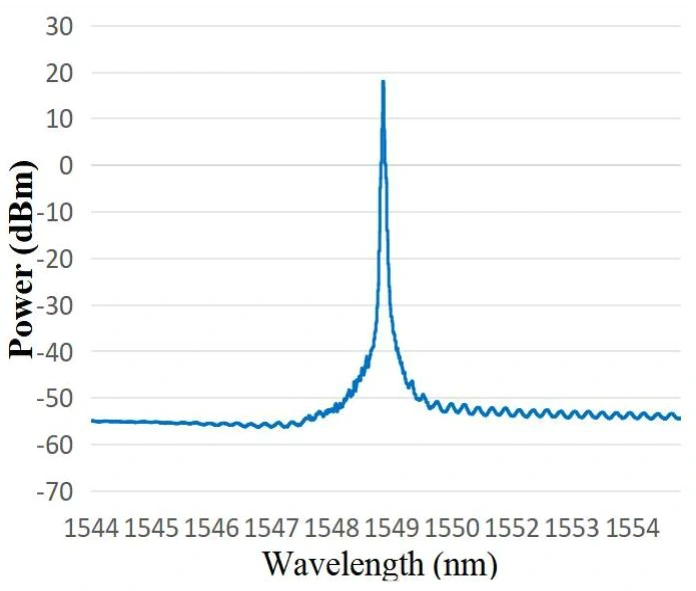

● Typowe widmo: 1549,38 nm, tolerancja WL może wynosić 1550+/-2nm.

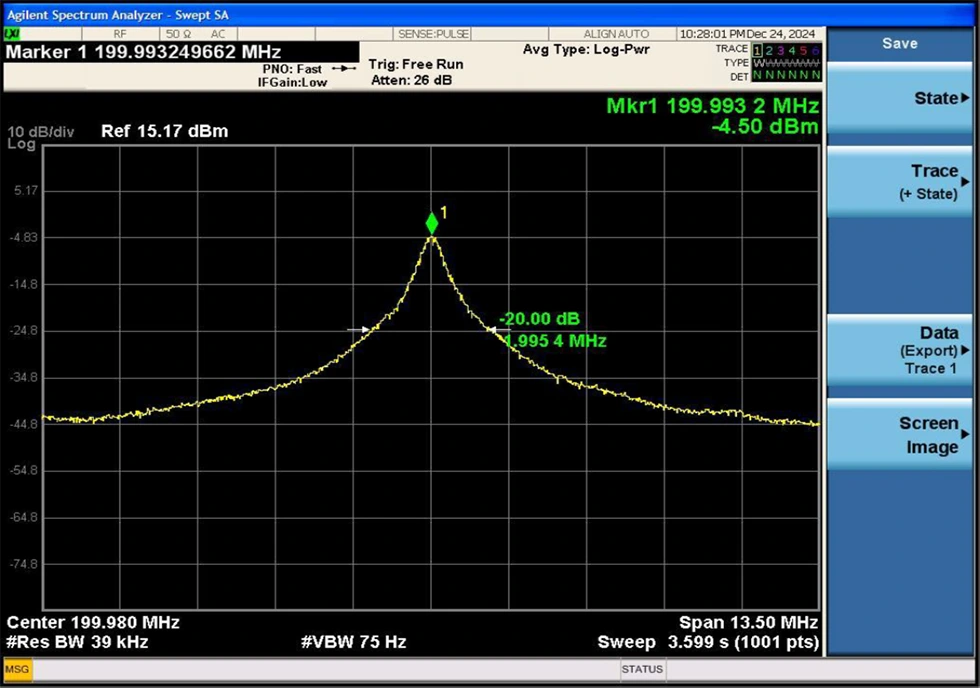

● Typowa szerokość linii: 3dB widmowa szerokość linii <100 KHz (co odpowiada 20dB szerokość linii / 20)

● Przykład opakowania

* Samodzielne urządzenie; brak wbudowanego sterownika (opcjonalnie sterownik zewnętrzny).

Informacje o zamówieniu

np.: BNLD-1550-11HSM-FA2

(Informacje dotyczące zamówienia: 1550nm DFB 100KHz BTF o wąskiej szerokości linii, 100mW moc wyjściowa, ze światłowodem SM, złączem FC/APC, wyprowadzeniem typu 2).

W przypadku innych niestandardowych wymagań prosimy o kontakt: sales06@boxoptronics.com

Arkusz danych i Arkusz testowy

Arkusz danych

Arkusz testowy

Warunki wyceny i płatność

● Warunki wyceny

(1) EXW:

Jeśli posiadasz konto DHL/UPS/FedEx, Box Optronics sugeruje jego użycie EXW. Wysyłamy za pośrednictwem Twojego konta; nie pobieramy kosztów wysyłki.

(2) DAP:

Jeżeli nie posiadasz konta prosimy o opłacenie kosztów wysyłki z góry produkty.

● Warunki płatności

Dostępne są PayPal i T/T.

Czas realizacji

Produkcja zajmuje około 10-15 dni roboczych. (Jeśli istnieją niektóre w magazynie, zostaną szybciej wysłane.)

Międzynarodowa logistyka może zająć 3-5 dni roboczych.

Operacja Notatki

● Podczas pracy to urządzenie emituje wiązkę laserową o dużej intensywności; zrobić nie patrz bezpośrednio na powierzchnię końcową włókna, ponieważ może to spowodować uszkodzenie oczu.

● To urządzenie jest wrażliwe na ładunki elektrostatyczne; dlatego ścisłe przestrzeganie podczas pakowania wymagane są środki ochrony antystatycznej, transportu i użytkowania. Ponadto należy podjąć środki ostrożności, aby zapobiec przepięciami w zasilaniu, gdyż niezastosowanie się do tego zalecenia może skutkować trwałym uszkodzeniem urządzenia urządzenia (np. zapewnienie prawidłowego uziemienia sprzętu i noszenie powłoki antystatycznej pasek na nadgarstek).

● Aby temu zapobiec, sprawdź stabilność obwodu roboczego produktu uszkodzenia spowodowane prądami impulsowymi.

● Światłowody są delikatne; nie używaj światłowodu do ciągnięcia urządzenia. Podczas wkładania lub wyjmowania urządzenia z gniazda nie należy wywierać nacisku lub pociągnij za tuleję znajdującą się z tyłu obudowy urządzenia. Dla urządzeń wyposażone w złącza, należy upewnić się, że zarówno urządzenie, jak i złącze światłowodowe są podnoszone jednocześnie podczas montażu lub demontażu.

● Jeśli piny wymagają lutowania, temperatura lutowania nie może przekraczać 260°C, a czas lutowania nie może przekraczać 10 sekund. Szczególne należy zwrócić uwagę na następujące kwestie: podczas procesu lutowania, urządzenie musi być odłączone od zasilania, a lutownica musi być prawidłowo uziemiony.

● Podczas korzystania z urządzenia należy ściśle przestrzegać napięcia roboczego i zakresy prądu określone w arkuszu danych. Kluczowe parametry — w tym Ith (Prąd progowy), Iop max (maksymalny prąd roboczy), Vop max (maksymalny napięcie robocze) i λc (długość fali środkowej) – należy podać odniesienie szczegółowo w raporcie z testu dostarczonym w momencie wysyłki. Uwaga: Działanie przekraczające bezwzględnie maksymalne wartości znamionowe mogą spowodować trwałe uszkodzenie urządzenia.

Zapewnienie jakości i Obsługa posprzedażna

● Okres gwarancji:

Bezpłatna naprawa lub wymiana wad niezwiązanych z działalnością człowieka w ciągu 1 rok od zakupu. Płatne usługi serwisowe dostępne po 1 roku.

● Wyłączenia z bezpłatnej gwarancji:

W okresie bezpłatnej gwarancji, bezpłatna naprawa lub wymiana zostaną dostarczone w przypadku usterek spowodowanych problemami z jakością produktu. Jednak Pudełko Optronics zastrzega sobie prawo do odmowy bezpłatnej naprawy w poniższych przypadkach przypadki w okresie gwarancyjnym:

(1) Uszkodzeń spowodowanych czynnikami naturalnymi (np. uderzenie pioruna, kurz) lub wpływy środowiska.

(2) Wadliwe działanie spowodowane niewłaściwą obsługą przez użytkownika.

(3) Oczywiste uszkodzenia fizyczne spowodowane błędem ludzkim.

(4) Nieautoryzowany demontaż, modyfikacja lub naprawa.

(5) Zmienione lub niekompletne etykiety gwarancyjne na obudowie.

(6) Uszkodzenie lub utrata podczas transportu.
