Laser o wąskiej szerokości linii 1310nm DFB 100 kHz BTF

Spis treści

1. Wprowadzenie 1310nm Laser o wąskiej szerokości linii DFB 100 kHz BTF

2. Dane techniczne

3. Cechy produktu

4. Typowe zastosowania

5. Szczegóły produktu

6. Informacje o zamawianiu

7. Arkusz danych

8. Warunki wyceny i płatności

9. Czas realizacji

10. Uwagi dotyczące operacji

11. Zapewnienie jakości i Obsługa posprzedażna

Wprowadzenie produktu

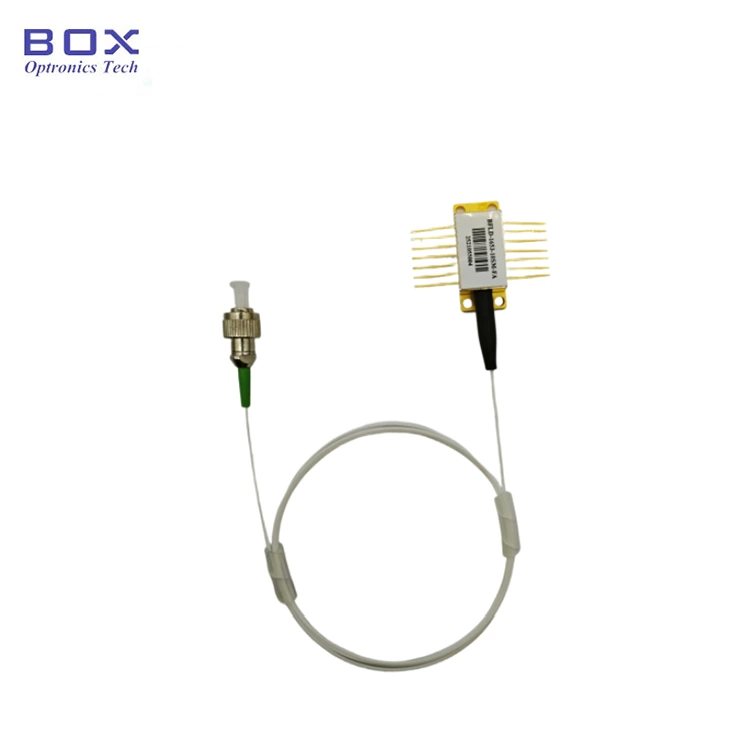

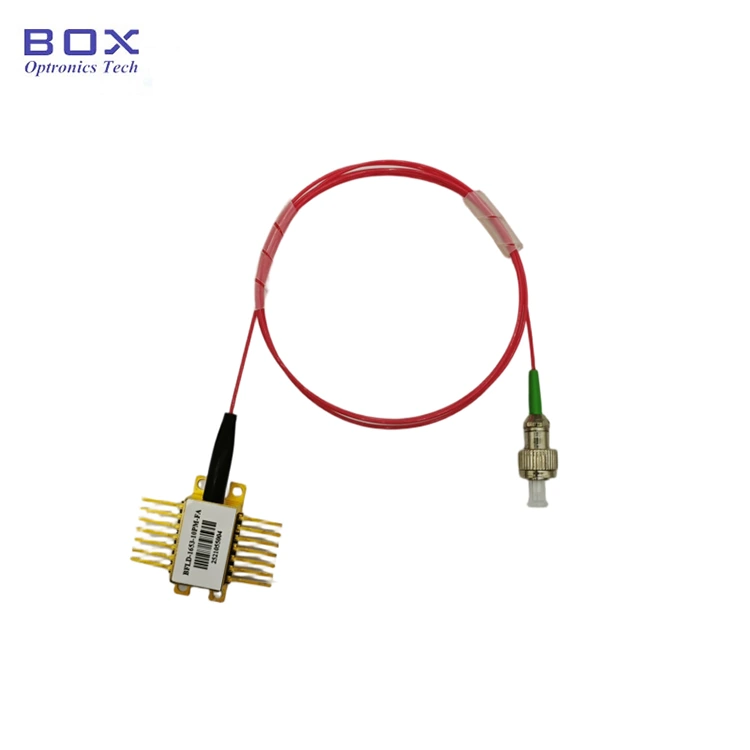

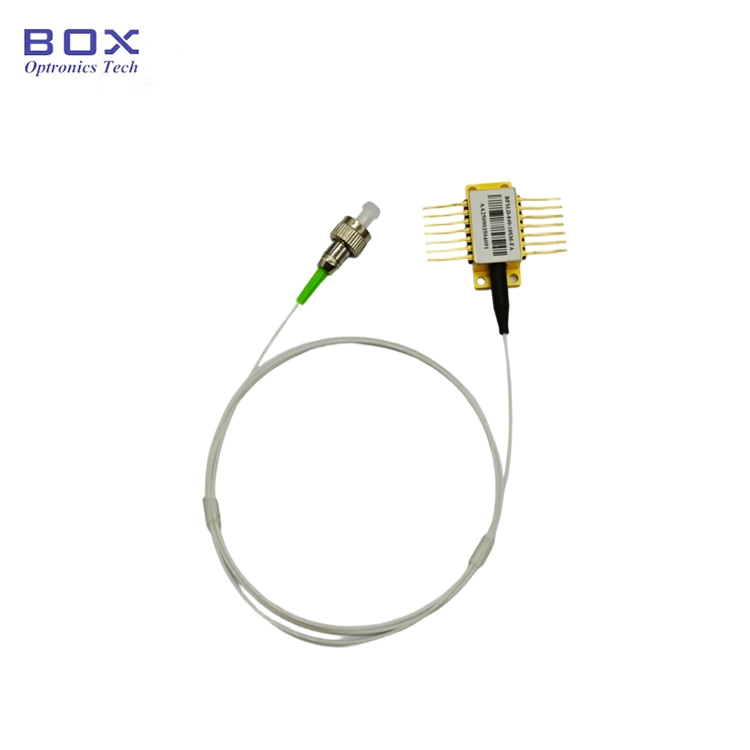

Laser o wąskiej szerokości linii DFB 100 kHz BTF o długości fali 1310 nm to: wysokowydajny laser przeznaczony do zastosowań w Lidar, radarach wiatrowych, optycznych wykrywanie włókien i spójna komunikacja. Charakteryzuje się mocą wyjściową do 100 mW, szerokość pasma 3 dB mniejsza niż 100 kHz i niski prąd progowy. Opcjonalnie z włóknem SM/PM, szeroką temperaturą pracy i wysoką niezawodnością. Proszę używać pod ochroną ESD i kontrolować prąd i temperaturę napędu ściśle i unikaj uszkodzeń spowodowanych przetężeniem.

Produkt Dane techniczne

Cechy produktu

● SMF-28e lub pigtail PM1310;

● Moc wyjściowa >100mW

● Wąskie szerokość linii <100 kHz;

● 14-pinowe Pakiet BTF z TEC, izolatorem optycznym, i monitoruj PD.

Aplikacje produktów

● Lidar;

● Radar wiatrowy;

● Wykrywanie światłowodu;

● Spójna komunikacja.

Produkt Szczegóły

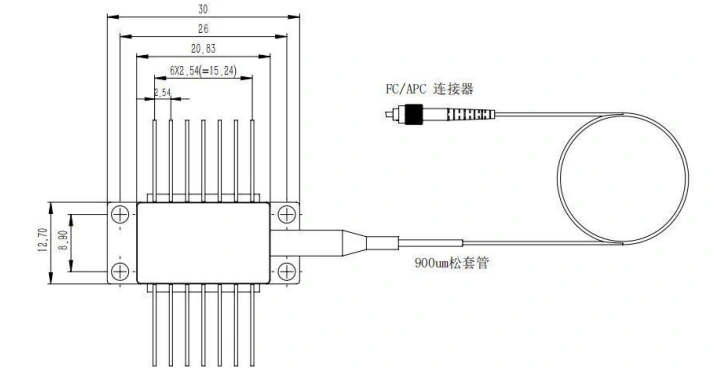

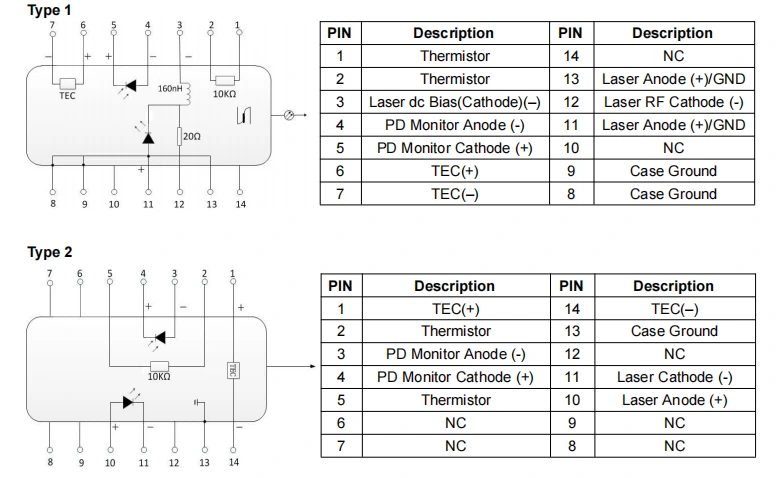

● Rysunek opakowania i definicja PIN-OUT (jednostka: mm) - 1310nm DFB 100KHz Laser o wąskiej szerokości linii BTF

● Często zadawane pytania

(1) Czy można zmienić długość fali, dostosowując prąd? Jaki jest zasięg?

--Tak. Współczynnik długości fali prądu wynosi 0,01 nm/mA, a współczynnik długości fali temperatury wynosi 0,1 nm/℃. Zakres regulacji WL wynosi około ~środka WL+/- 1 nm

(2) Jaka jest szerokość linii? Czy zapewniasz normalną szerokość linii LD?

--3dB szerokość linii jest mniejsza niż 100 kHz. Dostępny jest poziom LD na poziomie MHz.

(3) Jaki jest zakres regulacji mocy?

--10 ~ 100%

(4) Czy zapewniasz ochronną rurkę światłowodową i złącze światłowodowe?

--Tak. Luźna rura 900um i złącza FC/APC, SC/APC lub inne opcjonalne.

Zamawianie informacje

np.: BNLD-1310-11HPM-FA

(Informacje dotyczące zamówienia: 1310nm DFB 100KHz BTF o wąskiej szerokości linii, 100mW moc wyjściowa, ze światłowodem PM, złączem FC/APC, wyprowadzeniem typu 1).

W przypadku innych niestandardowych wymagań prosimy o kontakt: sales06@boxoptronics.com

Arkusz danych

Arkusz danych

Warunki wyceny i płatność

● Warunki wyceny

(1) EXW:

Jeśli posiadasz konto DHL/UPS/FedEx, Box Optronics sugeruje jego użycie EXW. Wysyłamy za pośrednictwem Twojego konta; nie pobieramy kosztów wysyłki.

(2) DAP:

Jeżeli nie posiadasz konta prosimy o opłacenie kosztów wysyłki z góry produkty.

● Warunki płatności

Dostępne są PayPal i T/T.

Czas realizacji

Produkcja zajmuje około 10 dni roboczych. (Jeśli są jakieś w magazynie, zostanie szybciej wysłany.)

Międzynarodowa logistyka może zająć 3-5 dni roboczych.

Operacja Notatki

● Światłowody są delikatne; nie używaj światłowodu do ciągnięcia urządzenia. Podczas wkładania lub wyjmowania urządzenia z gniazda nie należy wywierać nacisku lub pociągnij za tuleję znajdującą się z tyłu obudowy urządzenia. Dla urządzeń wyposażone w złącza, należy upewnić się, że zarówno urządzenie, jak i złącze światłowodowe są podnoszone jednocześnie podczas montażu lub demontażu.

● Jeśli piny wymagają lutowania, temperatura lutowania nie może przekraczać 260°C, a czas lutowania nie może przekraczać 10 sekund. Szczególne należy zwrócić uwagę na następujące kwestie: podczas procesu lutowania, urządzenie musi być odłączone od zasilania, a lutownica musi być prawidłowo uziemiony.

● Podczas procesu włączania nigdy nie należy bezpośrednio podawać wysokiego prądu, ponieważ grozi to uszkodzeniem chipa. Zamiast tego włącz urządzenie na bieżącym poziomie blisko progu chipa, a następnie stopniowo zwiększaj prąd w małych rozmiarach zwiększać aż do osiągnięcia żądanego poziomu.

● Przed włączeniem wszystkich komponentów najpierw włącz chłodzenie i następnie kontynuuj stopniowe uruchamianie, aby zapobiec przegrzaniu chipa i przeciążenie.

Zapewnienie jakości i Obsługa posprzedażna

● Okres gwarancji:

Bezpłatna naprawa lub wymiana wad niezwiązanych z działalnością człowieka w ciągu 1 rok od zakupu. Płatne usługi serwisowe dostępne po 1 roku.

● Wyłączenia z bezpłatnej gwarancji:

W okresie bezpłatnej gwarancji, bezpłatna naprawa lub wymiana zostaną dostarczone w przypadku usterek spowodowanych problemami z jakością produktu. Jednak Pudełko Optronics zastrzega sobie prawo do odmowy bezpłatnej naprawy w poniższych przypadkach przypadki w okresie gwarancyjnym:

(1) Uszkodzeń spowodowanych czynnikami naturalnymi (np. uderzenie pioruna, kurz) lub wpływy środowiska.

(2) Wadliwe działanie spowodowane niewłaściwą obsługą przez użytkownika.

(3) Oczywiste uszkodzenia fizyczne spowodowane błędem ludzkim.

(4) Nieautoryzowany demontaż, modyfikacja lub naprawa.

(5) Zmienione lub niekompletne etykiety gwarancyjne na obudowie.

(6) Uszkodzenie lub utrata podczas transportu.
