Dioda laserowa motylkowa 1030nm 200mW 100KHz DFB

Spis treści

1. Wprowadzenie 1030nm Dioda laserowa motylkowa DFB o mocy 200 mW i częstotliwości 100 kHz

2. Dane techniczne

3. Cechy produktu

4. Typowe zastosowania

5. Szczegóły produktu

6. Informacje o zamawianiu

7. Arkusz danych i arkusz testowy

8. Warunki wyceny i płatności

9. Czas realizacji

10. Uwagi dotyczące operacji

11. Zapewnienie jakości i Obsługa posprzedażna

Wprowadzenie produktu

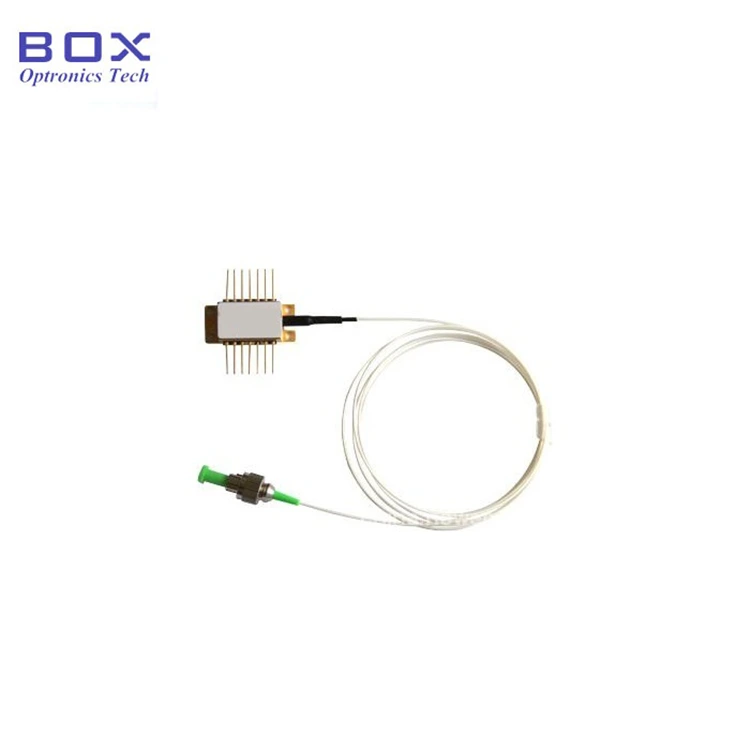

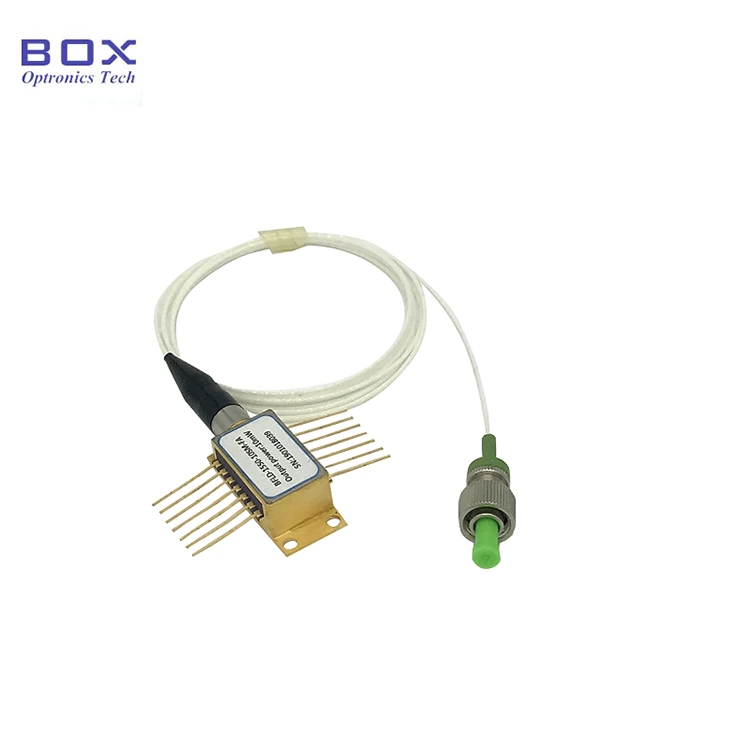

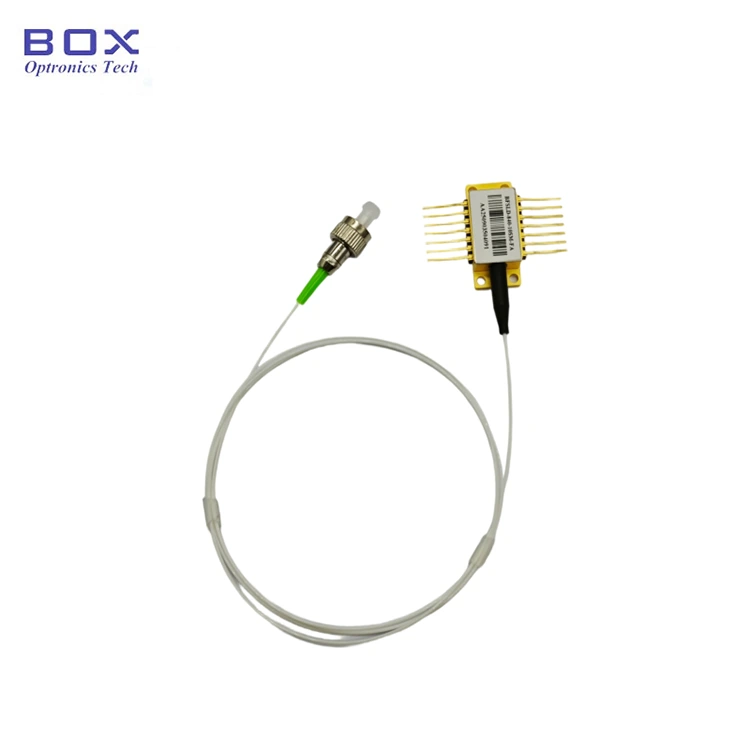

Jest to laser motylkowy DFB o długości fali 1030 nm, mocy 200 mW i częstotliwości 100 kHz Dioda z tolerancją długości fali +/-2nm, 14-pinowa standardowa obudowa motylkowa, i włókno PM980. Charakteryzuje się dużą mocą wyjściową i wąską szerokością linii integruje TEC i termistor. Nadaje się do wykrywania i obrazowania optycznego. Proszę używaj go pod ochroną ESD.

Produkt Dane techniczne

Cechy produktu

● Pigtail światłowodowy PM980;

● Wysoka moc wyjściowa 200 mW;

● Poniżej 100 kHz wąska szerokość linii;

● 14-pinowe Pakiet BTF z TEC, termistorem i Monitoruj PD.

Aplikacje produktów

● Lidar;

● Wykrywanie światłowodowe;

● Spektroskopia;

● Źródło nasion dla laserów.

Produkt Szczegóły

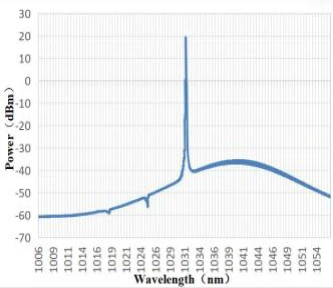

● Typowe widmo: 1030nm, tolerancja długości fali +/-2nm.

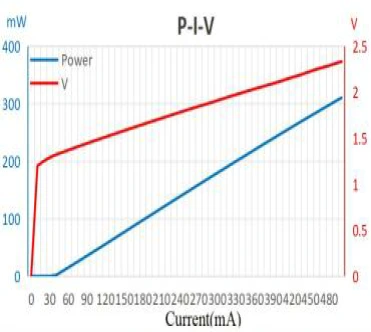

● PIV-1030nm 200mW 100KHz DFB Dioda laserowa motylkowa

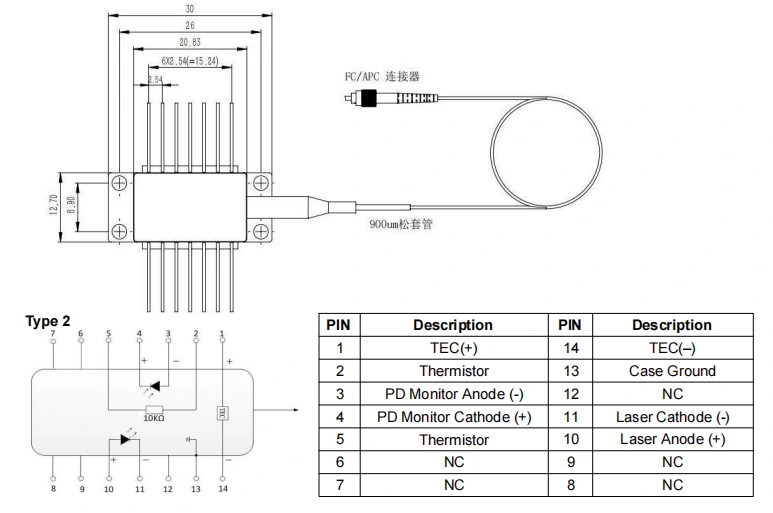

● Rysunek opakowania i definicja PIN-OUT (jednostka: mm) - 1030nm 200mW 100KHz Dioda laserowa motylkowa DFB

● Często zadawane pytania

(1) Czy można zmienić długość fali, dostosowując prąd? Jaki jest zasięg?

--Tak. Współczynnik długości fali prądu wynosi 0,01 nm/mA, a współczynnik długości fali temperatury wynosi 0,1 nm/℃. Zakres regulacji WL wynosi około ~środka WL+/- 1 nm.

(2) Jaka jest długość warkocza?

--1,2+/-0,1 metra.

(3) Jaki jest zakres regulacji mocy?

--10 ~ 100%

Zamawianie informacje

np.: BNLD-1030-2HPM-FA

(Informacje o zamówieniu: dioda laserowa motylkowa 1030nm 200mW 100KHz DFB, ze światłowodem PM980, złączem FC/APC, pinem pompy).

W przypadku innych niestandardowych wymagań prosimy o kontakt: sales06@boxoptronics.com

Arkusz danych i Arkusz testowy

Arkusz danych

Arkusz testowy

Warunki wyceny i płatność

● Warunki wyceny

(1) EXW:

Jeśli posiadasz konto DHL/UPS/FedEx, Box Optronics sugeruje jego użycie EXW. Wysyłamy za pośrednictwem Twojego konta; nie pobieramy kosztów wysyłki.

(2) DAP:

Jeżeli nie posiadasz konta prosimy o opłacenie kosztów wysyłki z góry produkty.

(3)Inne

● Warunki płatności

Dostępne są PayPal i T/T.

Czas realizacji

Produkcja zajmuje około 10 dni roboczych. (Jeśli są jakieś w magazynie, zostanie szybciej wysłany.)

Międzynarodowa logistyka może zająć 3-5 dni roboczych.

Operacja Notatki

● Zagrożenie promieniowaniem laserowym: Gdy urządzenie działa, emituje wiązkę laserową o dużej intensywności. Nie patrz bezpośrednio końcówkę włókna, gdyż może to spowodować uszkodzenie oczu.

● Ochrona ESD: To urządzenie jest wrażliwe na ładunki elektrostatyczne. Dlatego konieczne jest zastosowanie rygorystycznych środków ochrony antystatycznej należy przestrzegać podczas pakowania, transportu i użytkowania. Dodatkowo środki ostrożności należy podjąć, aby zapobiec przepięciom w zasilaniu, ponieważ niezastosowanie się do tego może skutkować w przypadku trwałego uszkodzenia urządzenia (np. zapewnić odpowiednie uziemienie sprzętu i nosić antystatyczną opaskę na nadgarstek).

● Obsługa światłowodów i urządzeń:optyczne włókna są delikatne. Nie ciągnij urządzenia za włókno. Podczas wstawiania lub wyjmując urządzenie z gniazdka, nie naciskaj ani nie ciągnij za wtyczkę tulei znajdującej się z tyłu obudowy urządzenia. W przypadku urządzeń wyposażonych w złącza, upewnij się, że zarówno urządzenie, jak i złącze światłowodowe są podnoszone jednocześnie podczas instalacji lub demontażu.

● Wymagania dotyczące lutowania pinów: Jeśli piny wymagają lutowania, temperatura lutowania nie może przekraczać 260°C, oraz czas lutowania nie może przekraczać 10 sekund. Zwróć szczególną uwagę na następujące zasady: podczas procesu lutowania urządzenie musi znajdować się w stanie niezasilonym stanie, a lutownica musi być odpowiednio uziemiona.

Zapewnienie jakości i Obsługa posprzedażna

● Okres gwarancji:

Bezpłatna naprawa lub wymiana wad niezwiązanych z działalnością człowieka w ciągu 1 rok od zakupu. Płatne usługi serwisowe dostępne po 1 roku.

● Wyłączenia z bezpłatnej gwarancji:

W okresie bezpłatnej gwarancji, bezpłatna naprawa lub wymiana zostaną dostarczone w przypadku usterek spowodowanych problemami z jakością produktu. Jednak Pudełko Optronics zastrzega sobie prawo do odmowy bezpłatnej naprawy w poniższych przypadkach przypadki w okresie gwarancyjnym:

(1) Uszkodzeń spowodowanych czynnikami naturalnymi (np. uderzenie pioruna, kurz) lub wpływy środowiska.

(2) Wadliwe działanie spowodowane niewłaściwą obsługą przez użytkownika.

(3) Oczywiste uszkodzenia fizyczne spowodowane błędem ludzkim.

(4) Nieautoryzowany demontaż, modyfikacja lub naprawa.

(5) Zmienione lub niekompletne etykiety gwarancyjne na obudowie.

(6) Uszkodzenie lub utrata podczas transportu.
