Mikromodułowy wzmacniacz światłowodowy domieszkowany erbem w paśmie C

Spis treści

1. Wprowadzenie Mikromodułowy wzmacniacz światłowodowy domieszkowany erbem w paśmie C

2. Techniczne Dane techniczne

3. Cechy produktu

4. Typowe zastosowania

5. Szczegóły produktu

6. Informacje dotyczące zamówienia

7. Arkusz danych

8. Warunki wyceny i płatność

9. Czas realizacji

10. Etapy operacji

11. Uwagi operacyjne i Konserwacja

12. Zapewnienie jakości i Obsługa posprzedażna

Wprowadzenie produktu

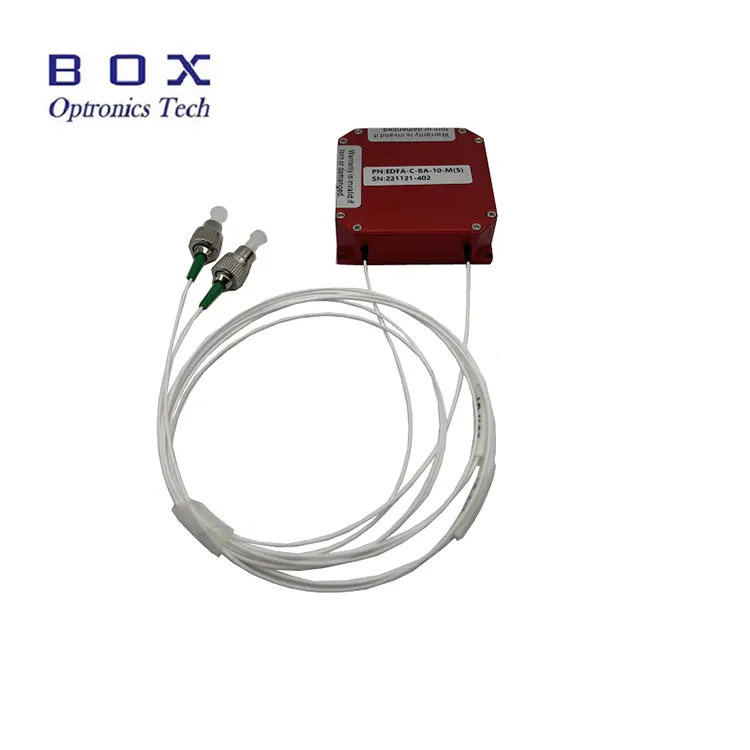

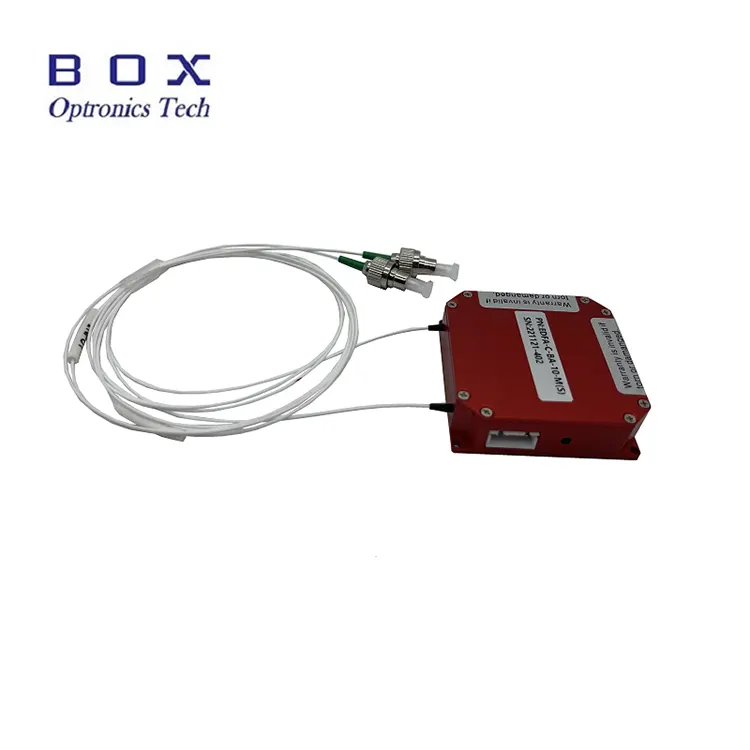

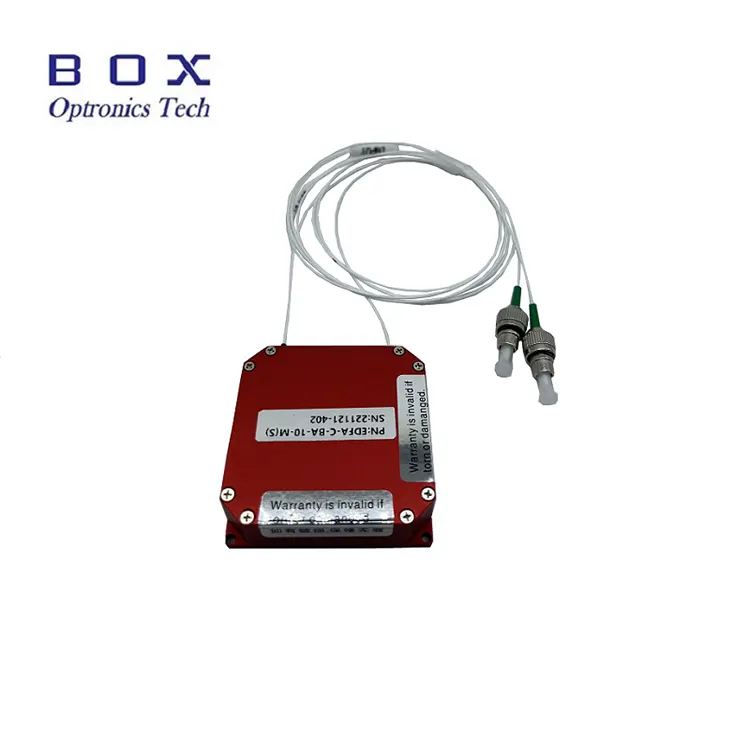

Mikromodułowy wzmacniacz światłowodowy domieszkowany erbem w paśmie C Wzmacniacze są przeznaczone do zastosowań w ograniczonych przestrzeniach. Wymiary to 50 (szer.) × 50 (gł.) × 15 (wys.) mm lub opcjonalnie 45 (szer.) × 65 (gł.) × 10 (wys.) mm. Mogą być używany do wzmacniania mocy sygnałów laserowych w paśmie C 1530 ~ 1565 nm zakres długości fal. Charakteryzują się dużą mocą 10/13/17/20/23dBm i niskim poziomem hałasu. A Port szeregowy komunikacyjny i kabel zasilający umożliwiają obsługę komputera PC. Kiedy korzystając z tych modułów, upewnij się, że powierzchnia końcowa światłowodu jest czysta, uważaj na laser ograniczenia wejściowe i podejmij niezbędne środki ostrożności dotyczące bezpieczeństwa lasera.

Produkt Dane techniczne

Produkt Funkcje

● Szeroki zakres długości fal - 1530 ~ 1565 nm;

● Subminiaturowe projekt;

● Low noise <5dB;

● Tryb sterowania RS232/TTL.

Produkt Aplikacje

● Optyczny komunikacja światłowodowa;

● Optyczny czujnik światłowodowy;

● Włókno laser.

Produkt Szczegóły

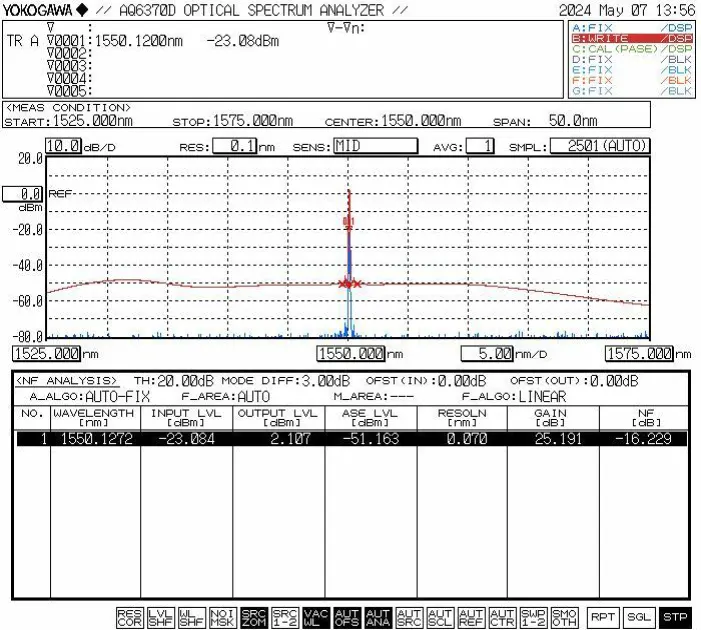

● Typowa krzywa charakterystyczna

● Definicja pinów komunikacyjnych (od lewej do prawej: 1 do 4):

Poziom komunikacji jest zgodny ze standardami TTL. TTL-RS232 Do połączenia z komputerem wymagana jest konwersja poziomów.

Informacje o zamówieniu

np.: EDFA-BA-C-23-SM-MIC

(Informacje dotyczące zamówienia: Mikromoduł pasma C domieszkowany erbem Wzmacniacz światłowodowy, moc wyjściowa 23dB, z SMF-28efiber, pakiet modułów).

W przypadku innych niestandardowych wymagań prosimy o kontakt: sales06@boxoptronics.com

Arkusz danych

Arkusz danych

Warunki wyceny i płatność

● Warunki wyceny

(1) EXW:

Jeśli posiadasz konto DHL/UPS/FedEx, Box Optronics sugeruje jego użycie EXW. Wysyłamy za pośrednictwem Twojego konta; nie pobieramy kosztów wysyłki.

(2) DAP:

Jeżeli nie posiadasz konta prosimy o opłacenie kosztów wysyłki z góry produkty.

● Warunki płatności

Dostępne są PayPal i T/T.

Czas realizacji

Produkcja zajmuje około 10-15 dni roboczych. (Jeśli są jakieś w magazynie, będzie szybciej wysłane.)

Międzynarodowa logistyka może zająć 3-5 dni roboczych.

Operacja Kroki

Krok 1. Rozpakowanie i montaż

Przed montażem sprawdź, czy wszystkie akcesoria są kompletne.

Krok 2. Podłączenie zasilacza i światłowodu Patchcordy

Podłącz zasilanie; podłącz lampę sygnalizacyjną do wejścia

Krok 3. Włączanie wzmacniacza

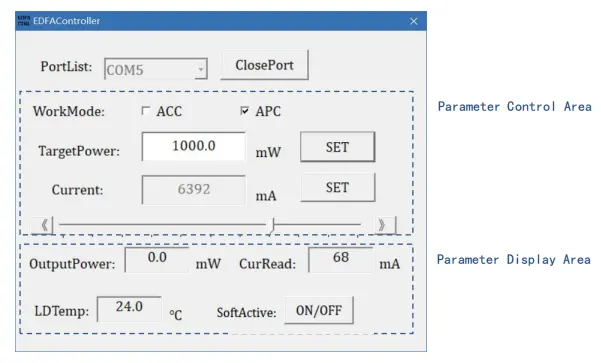

Włącz zasilanie wzmacniacza. Uwaga: Prąd roboczy i wzmocnienie wartości to parametry ustawione przez komputer hosta podczas ostatniego wyłączenia, oraz w razie potrzeby można je modyfikować za pomocą oprogramowania. Surowo zabrania się podłączania lub podłączania odłączaj złącza światłowodowe podczas pracy lasera.

Setp4.Shutdown

Po użyciu należy odłączyć kabel zasilający.

Uwagi operacyjne i Konserwacja

● Nie odłączaj zasilania bezpośrednio, gdy wzmacniacz jest włączony działający.

● Chronić złącza światłowodowe przed kurzem, aby zapobiec spaleniu światłowodu powierzchnia końcowa złącza. Wcześniej wyczyść złącze światłowodowe bezpyłowym papierem do soczewek połączenie, sprawdź je za pomocą inspektora powierzchni czołowej światłowodu i podłącz za pomocą kołnierza dopiero po potwierdzeniu czystości. W przeciwnym razie powierzchnia czołowa złącza światłowodowego może ulec uszkodzeniu ulec poparzeniu po włączeniu lasera. Zapewnij działanie bez użycia lasera, gdy kołnierze łączące i zakładaj osłony przeciwpyłowe, gdy nie są używane.

● Utrzymuj sprzęt w suchości i przechowuj go w suchym miejscu.

Zapewnienie jakości i Obsługa posprzedażna

● Okres gwarancji:

Bezpłatna naprawa lub wymiana wad niezwiązanych z działalnością człowieka w ciągu 1 rok od zakupu. Płatne usługi serwisowe dostępne po 1 roku.

● Wyłączenia z bezpłatnej gwarancji:

W okresie bezpłatnej gwarancji, bezpłatna naprawa lub wymiana zostaną dostarczone w przypadku usterek spowodowanych problemami z jakością produktu. Jednak Pudełko Optronics zastrzega sobie prawo do odmowy bezpłatnej naprawy w poniższych przypadkach przypadki w okresie gwarancyjnym:

(1) Uszkodzeń spowodowanych czynnikami naturalnymi (np. uderzenie pioruna, kurz) lub wpływy środowiska.

(2) Wadliwe działanie spowodowane niewłaściwą obsługą przez użytkownika.

(3) Oczywiste uszkodzenia fizyczne spowodowane błędem ludzkim.

(4) Nieautoryzowany demontaż, modyfikacja lub naprawa.

(5) Zmienione lub niekompletne etykiety gwarancyjne na obudowie.

(6) Uszkodzenie lub utrata podczas transportu.
