Wprowadzenie produktu

Zaprojektowano przedwzmacniacze światłowodowe domieszkowane erbem w paśmie C w celu poprawy czułości przed odbiornikiem optycznym. Przedwzmacniacz jest specjalnie stosowany do wzmacniania małych sygnałów optycznych w zakresie -45 ~ 25 dBm. Typowe wzmocnienie małego sygnału wynosi aż 35 ~ 45 dB, a poziom hałasu jest mniejszy niż 4,5 dB. Można je stosować do wzmacniania mocy lasera sygnały w paśmie C w zakresie długości fal 1530~1565nm. Automatyczny prąd Tryb pracy sterowania (ACC). Polecenia i oprogramowanie sterujące są dostarczane na komputer PC operacja.

Produkt Dane techniczne

Produkt Funkcje

● Szeroki zakres długości fal - 1530 ~ 1565 nm;

● Niski poziom hałasu <4,5 dB;

● Ekran dotykowy/interfejs komunikacyjny DB9 żeński (RS232) dla łatwa obsługa.

Produkt Aplikacje

● Optyczny komunikacja światłowodowa;

● Optyczny czujnik światłowodowy;

● Włókno laser.

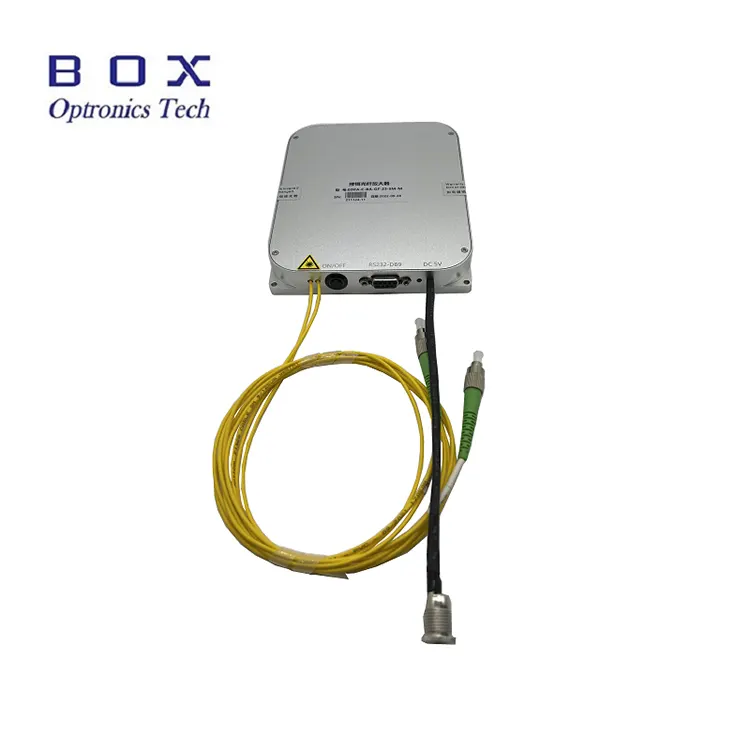

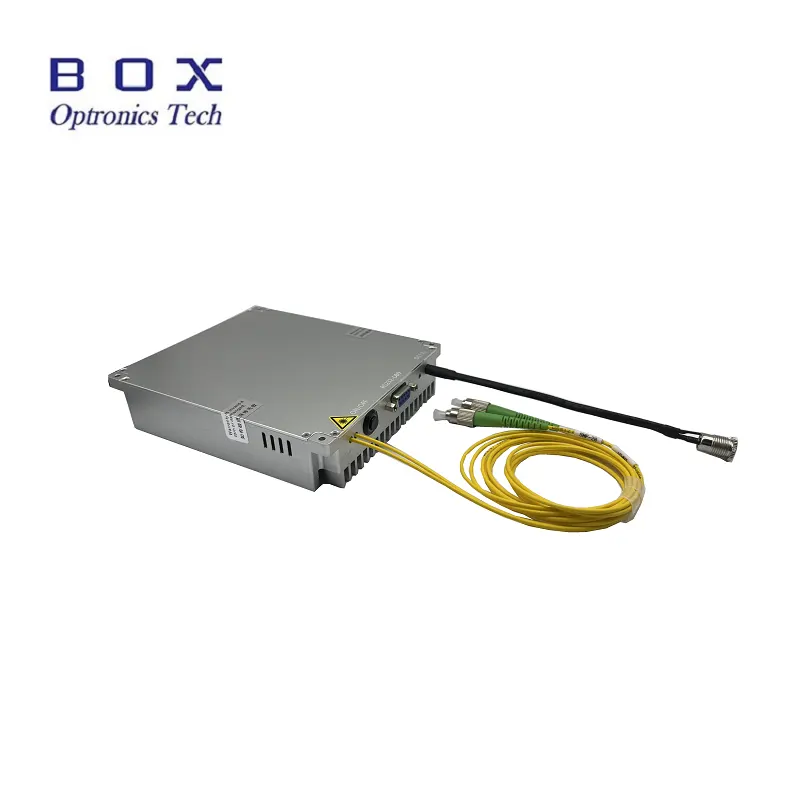

Produkt Szczegóły

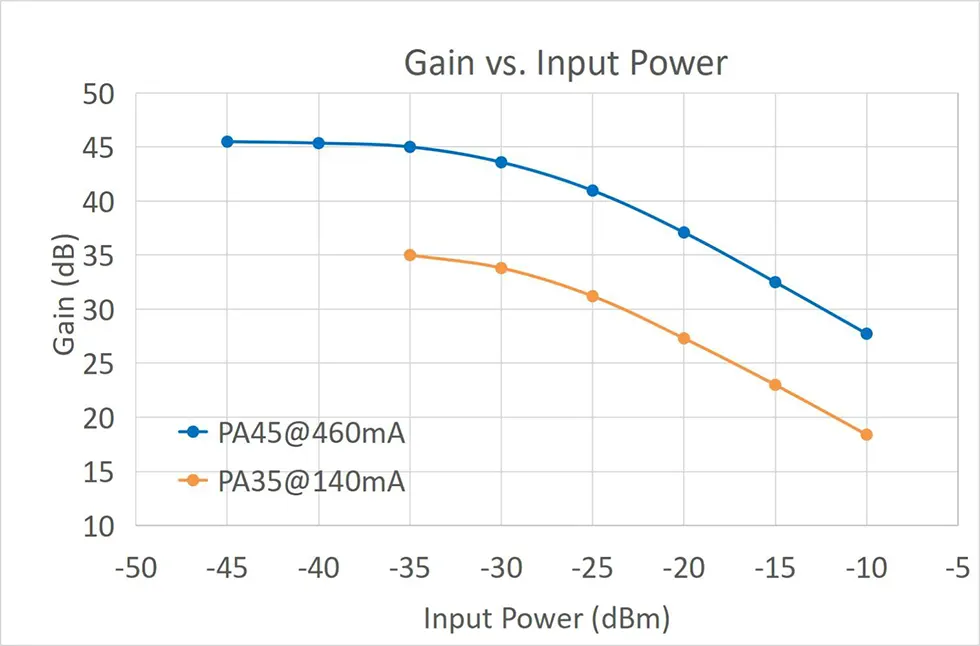

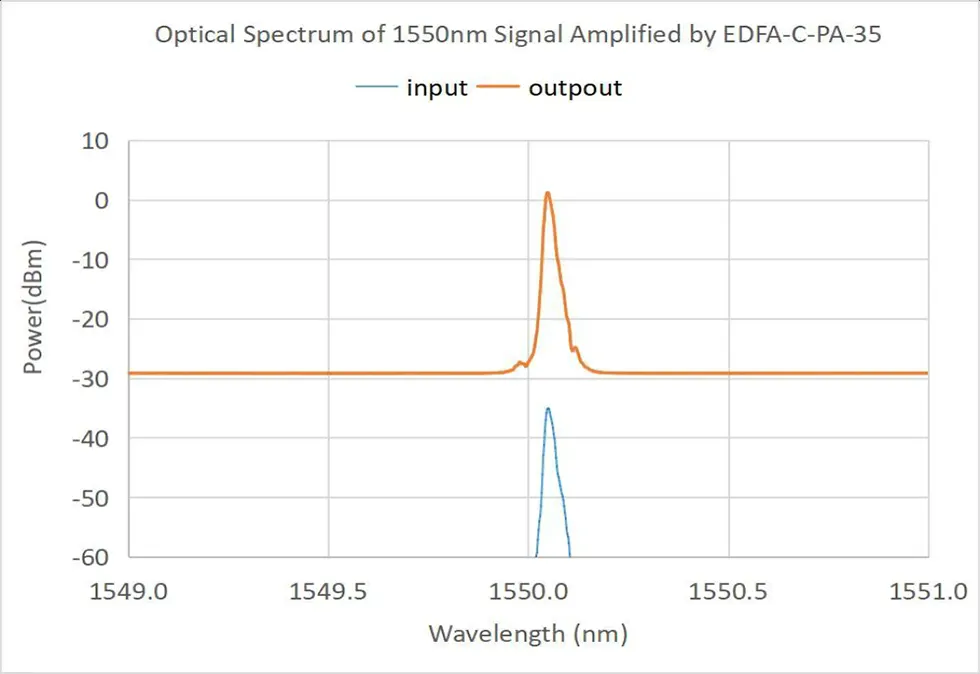

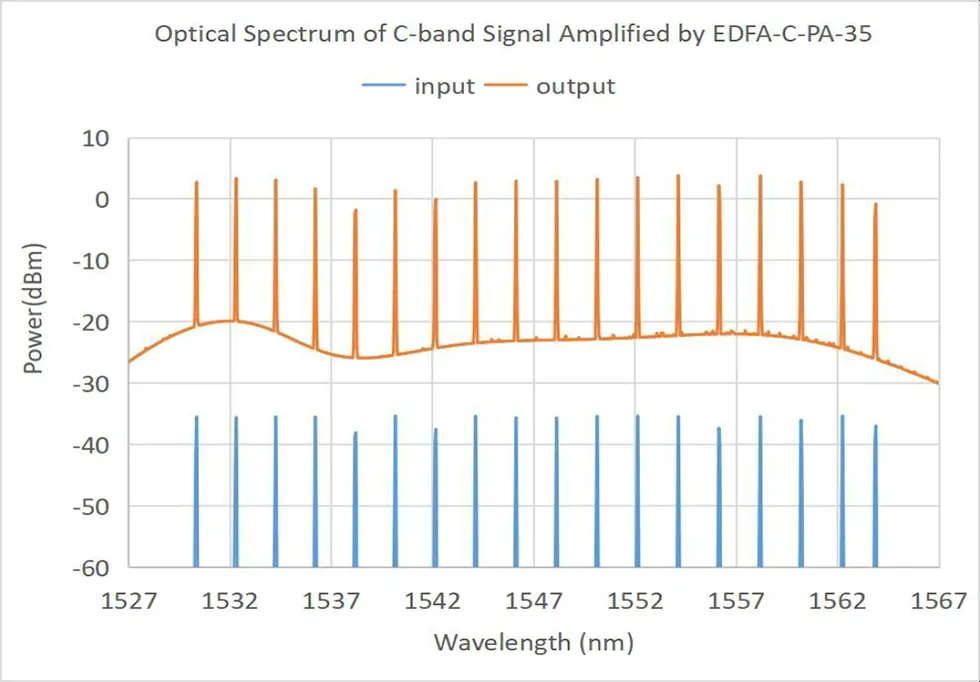

● Typowa krzywa charakterystyczna

Informacje o zamówieniu

np.:EDFA-PA-C-35-SM-M

(Informacje dotyczące zamówienia: włókno domieszkowane erbem pasma C Przedwzmacniacz, małe wzmocnienie sygnału 35dBm, z SMF-28efiber, pakiet modułów).

W przypadku innych niestandardowych wymagań prosimy o kontakt: sales06@boxoptronics.com

Arkusz danych i arkusz testowy

Arkusz danych

Arkusz testowy

Warunki wyceny i płatność

● Warunki wyceny

(1) EXW:

Jeśli posiadasz konto DHL/UPS/FedEx, Box Optronics sugeruje jego użycie EXW. Wysyłamy za pośrednictwem Twojego konta; nie pobieramy kosztów wysyłki.

(2) DAP:

Jeżeli nie posiadasz konta prosimy o opłacenie kosztów wysyłki z góry produkty.

● Warunki płatności

Dostępne są PayPal i T/T.

Czas realizacji

Produkcja zajmuje około 10-15 dni roboczych. (Jeśli są jakieś w magazynie, będzie szybciej wysłane.)

Międzynarodowa logistyka może zająć 3-5 dni roboczych.

Operacja Kroki

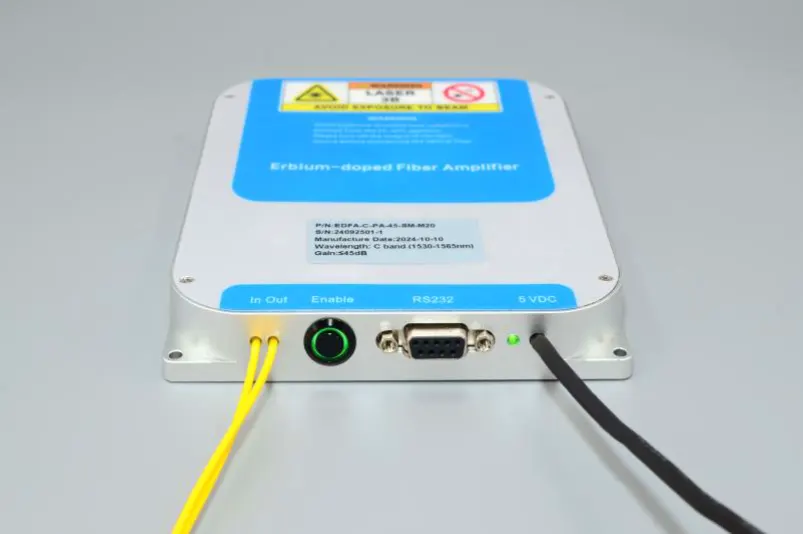

Krok 1. Wygląd: Przód EDFA jest kolejno wyposażony w światłowody wejściowe i wyjściowe, an przełącznik aktywacji wyjścia wzmocnienia optycznego, komunikacja z komputerem głównym interfejs (domyślnie RS232 DB9), kontrolka zasilania i przewód zasilający (domyślne napięcie stałe 5 V).

Krok 2. Zasilanie: Moc port to domyślna moc DC 5,5 × 2,1 mm interfejs i pasujący zasilacz DC5V DC zostaną dostarczone, gdy produkt opuszcza fabrykę. Metoda połączenia pomiędzy zasilaczem a moduł EDFA pokazano na poniższym rysunku. Pamiętaj, aby skorzystać z oryginalny pasujący zasilacz. Użycie niewłaściwego zasilacza spowoduje spowodować, że EDFA nie będzie działać prawidłowo lub uszkodzić EDFA. W kształcie litery U Można również zapewnić linię zasilającą złącza, aby użytkownicy mogli podłączyć się do zasilacz impulsowy, ale należy to zaproponować wcześniej w trakcie zaopatrzenie.

Krok 3. Podłączanie zworek światłowodowych: Otwarte osłonę przeciwpyłową złącza światłowodowego, sprawdź powierzchnię końcową światłowodu oraz przed podłączeniem innego urządzenia optycznego upewnij się, że nie ma zanieczyszczeń ani uszkodzeń urządzenia światłowodowe lub sprzęt testujący. Do światłowodu wyjściowego EDFA o dużej mocy modelu, do łączenia zaleca się stosowanie metody spawania zgrzewanego.

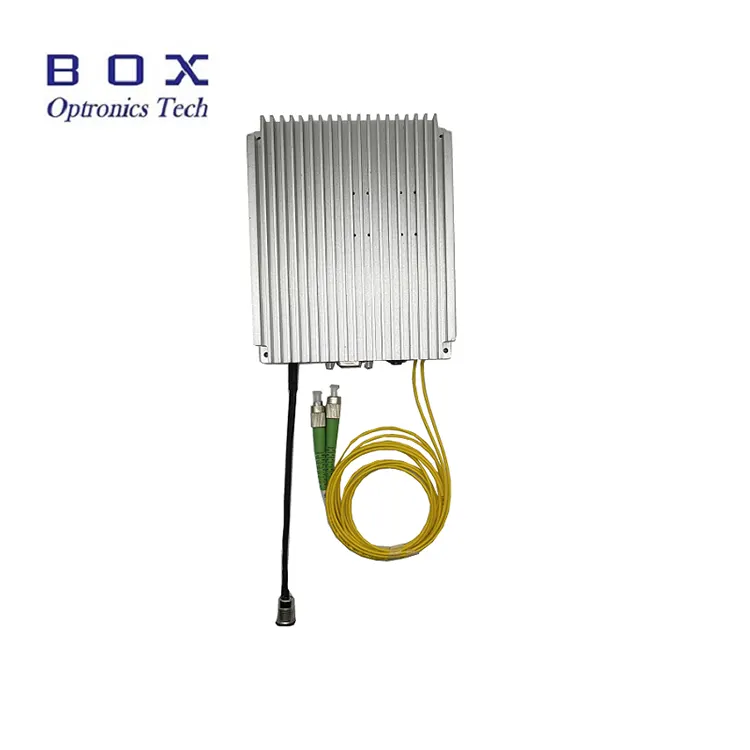

Setp4.Rozpraszanie ciepła:To moduł wzmacniacza światłowodowego domieszkowanego erbem generuje pewną ilość ciepła. The dolna powierzchnia wzmacniacza (strona bez tekstu) powinna znajdować się blisko siebie kontakt z radiatorem, żebrem odprowadzającym ciepło lub metalową powierzchnią na dolnej części obudowy użytkownika. Aby to osiągnąć, zaleca się odpowiednie chłodzenie powietrzem dobry efekt odprowadzania ciepła. Zalecane optymalne środowisko pracy temperatura wynosi -5 ~ +35 ℃. Kiedy temperatura otoczenia przekracza 50 ℃, wzmacniacz w stanie czuwania nie uruchomi się. Gdy temperatura otoczenia przekracza 55 ℃, wzmacniacz w stanie roboczym automatycznie zatrzyma wyjście lasera i wejdzie stan gotowości do samoobrony. Gdy temperatura otoczenia spadnie do 50 ℃, wzmacniacz automatycznie wznowi produkcję.

Krok 5. Wejściowa moc optyczna: Ten wzmacniacz światłowodowy domieszkowany erbem nie ma wymagań progowych dla wejściowej mocy sygnału optycznego. Gdy średnia moc wejścia optycznego sygnał zostanie zredukowany do mocy bliskiej zeru, wzmacniacz będzie nadal utrzymywać tę moc stan pracy, a port wyjściowy będzie miał moc emisji spontanicznej. Aby jednak uzyskać bardziej idealny efekt wzmocnienia i stosunek sygnału do szumu, zaleca się kontrolowanie wejściowej mocy optycznej w zakresie mocy opisane w arkuszu testowym lub specyfikacji produktu.

Krok 6. Sterowanie komputerem hosta: Ten wzmacniacz jest produktem modułowym i musi można połączyć z dedykowanym oprogramowaniem komputera hosta w celu regulacji i monitorowania stan pracy i parametry pracy EDFA. Potrzeby komputera użytkownika aby zainstalować program sterownika portu szeregowego USB-232 i komputer hosta EDFA oprogramowanie sterujące dostarczone przez naszą firmę. Sterownik portu szeregowego USB-232 program musi być zainstalowany, w przeciwnym razie oprogramowanie komputera hosta nie będzie mogło się połączyć i normalnie komunikuj się z modułem EDFA. Należy zaznaczyć, że Program sterownika portu szeregowego USB-232 powinien być zgodny z rzeczywistym oprogramowaniem USB-232 używany kabel portu szeregowego. Numer wersji oprogramowania komputera hosta EDFA oprogramowanie powinno być zgodne z numerem wersji oprogramowania zapisanym na karcie arkusz testowy produktu.

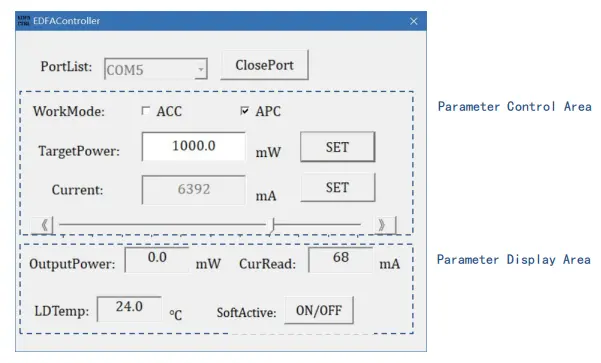

Krok 7. Interfejs oprogramowania komputera hosta: Informacje, które mogą być wyświetlane przez oprogramowanie komputera hosta, obejmują tryb pracy wzmacniacza, docelowa wartość wyjściowej mocy optycznej, laser pompy aktualna wartość docelowa i stan monitorowania temperatury.

Krok 8. Specyficzna operacja: Po uruchomieniu oprogramowania komputera hosta, najpierw wybierz prawidłowy numer portu szeregowego w pliku sekwencja portów szeregowych PortList, kliknij przycisk OpenPort, aby otworzyć port szeregowy portu. W tym momencie okna Current Read i LDTemp będą wyświetlać prąd pracy i temperatura pompy modułu. Wprowadź docelową optykę wartość mocy w oknie TargetPower i kliknij przycisk SET. Kiedy przycisk przełącznik modułu EDFA i przycisk SoftActive w oprogramowaniu oba są włączone, ustawienie zaczyna obowiązywać, a EDFA ma wyjściową moc optyczną.

Krok 9. Tryb sterowania: Model standardowy tego wzmacniacza światłowodowego obsługuje dwa tryby pracy, automatyczną kontrolę prądu tryb (tryb ACC) i tryb automatycznej kontroli mocy (tryb APC). Możesz się przełączyć pomiędzy tymi dwoma trybami pracy poprzez opcję WorkMode. Podczas przełączania, pamiętaj, aby najpierw wyłączyć przełącznik przycisku Aktywny. (* Jakiś wzmacniacz modele obsługują tylko tryb ACC, np. EDFA-C-PA). W trybie ACC wejdź na pompę bieżącą wartość w oknie Bieżące i kliknij przycisk SET lub bezpośrednio przeciągnij lewym i prawym suwakiem ustaw wartość prądu pompy. W trybie APC wprowadź ustaw docelową wartość mocy optycznej w oknie TargetPower i kliknij SET przycisk.

Krok 10. Aktywacja wyjścia: Kiedy Włącz przełącznik przyciskowy z przodu modułu i przycisk SoftActive włącznik oprogramowania są włączone, ustawienie zostaje zastosowane i wzmacniacz ma wyjście laserowe i świeci się kontrolka LASER. WŁ./WYŁ przycisk zostanie wyświetlony na czerwono. Moc wyjściowa w monitorowaniu parametrów obszar pokazuje aktualną rzeczywistą wyjściową moc optyczną, CurRead pokazuje prąd prąd pompy, a LDTemp pokazuje temperaturę wewnętrzną.

Krok 11. Wyłączanie: Najpierw wyłącz Włącznik przycisku ON/OFF z boku wzmacniacza oraz przycisk SoftActive włącz oprogramowanie, kliknij ClosePort, aby zamknąć port szeregowy, a następnie zamknij oprogramowanie.

Krok 12. Pamięć parametrów: tryb i parametry ustawione przez oprogramowanie sterujące zostaną automatycznie zapisane w pliku Moduł EDFA i posiadają funkcję pamięci wyłączenia. Jeśli nie ma takiej potrzeby modyfikować parametry EDFA, nie jest konieczne łączenie się z komputerem hostem podczas ponownego użycia.

Uwagi operacyjne i Konserwacja

● Jeśli włókno wyjściowe wymaga podłączenia do innego światłowodu, tak właśnie jest zaleca się użycie spawarki termojądrowej.

● Podczas uruchamiania najpierw sprawdź, czy wyłącznik zasilania i stacyjka są włączone są wyłączone, a następnie podłącz zasilanie. Najpierw przy wyłączaniu wyłącz stacyjkę, a następnie odłącz zasilanie za wyjściem kontrolka zgaśnie. Nie należy bezpośrednio odcinać zasilania, gdy EDFA działa.

● Oczyść złącza światłowodowe niestrzępiącą się ściereczką i sprawdź za pomocą a detektor powierzchni czołowej światłowodu przed podłączeniem. Zawsze podłączaj/odłączaj włókna bez zasilania, aby uniknąć poparzenia powierzchni czołowej. Złącza światłowodowe muszą być osłonięte kapturkami przeciwkurzowymi.

● Nie zaleca się częstego podłączania i odłączania wyjść złącza światłowodowe, aby uniknąć zanieczyszczenia kurzem, co może prowadzić do zwiększonego utrata wtrącenia lub spalenie powierzchni końcowej złącza światłowodowego.

● Utrzymuj sprzęt w suchości i przechowuj go w suchym miejscu.

Zapewnienie jakości i Obsługa posprzedażna

● Okres gwarancji:

Bezpłatna naprawa lub wymiana wad niezwiązanych z działalnością człowieka w ciągu 1 rok od zakupu. Płatne usługi serwisowe dostępne po 1 roku.

● Wyłączenia z bezpłatnej gwarancji:

W okresie bezpłatnej gwarancji, bezpłatna naprawa lub wymiana zostaną dostarczone w przypadku usterek spowodowanych problemami z jakością produktu. Jednak Pudełko Optronics zastrzega sobie prawo do odmowy bezpłatnej naprawy w poniższych przypadkach przypadki w okresie gwarancyjnym:

(1) Uszkodzeń spowodowanych czynnikami naturalnymi (np. uderzenie pioruna, kurz) lub wpływy środowiska.

(2) Wadliwe działanie spowodowane niewłaściwą obsługą przez użytkownika.

(3) Oczywiste uszkodzenia fizyczne spowodowane błędem ludzkim.

(4) Nieautoryzowany demontaż, modyfikacja lub naprawa.

(5) Zmienione lub niekompletne etykiety gwarancyjne na obudowie.

(6) Uszkodzenie lub utrata podczas transportu.
