Półprzewodnikowy wzmacniacz optyczny 1310nm 15dBm

Spis treści

1. Wprowadzenie 1310nm Półprzewodnikowy wzmacniacz optyczny 15dBm

2. Dane techniczne

3. Cechy produktu

4. Typowe zastosowania

5. Szczegóły produktu

6. Informacje o zamawianiu

7. Arkusz danych

8. Warunki wyceny i płatności

9. Czas realizacji

10. Uwagi dotyczące operacji

11. Zapewnienie jakości i Obsługa posprzedażna

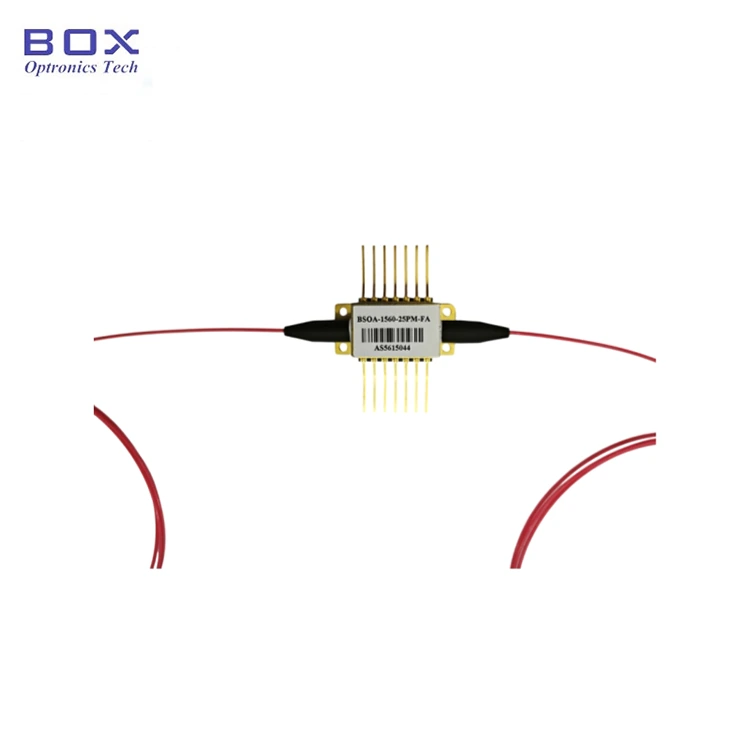

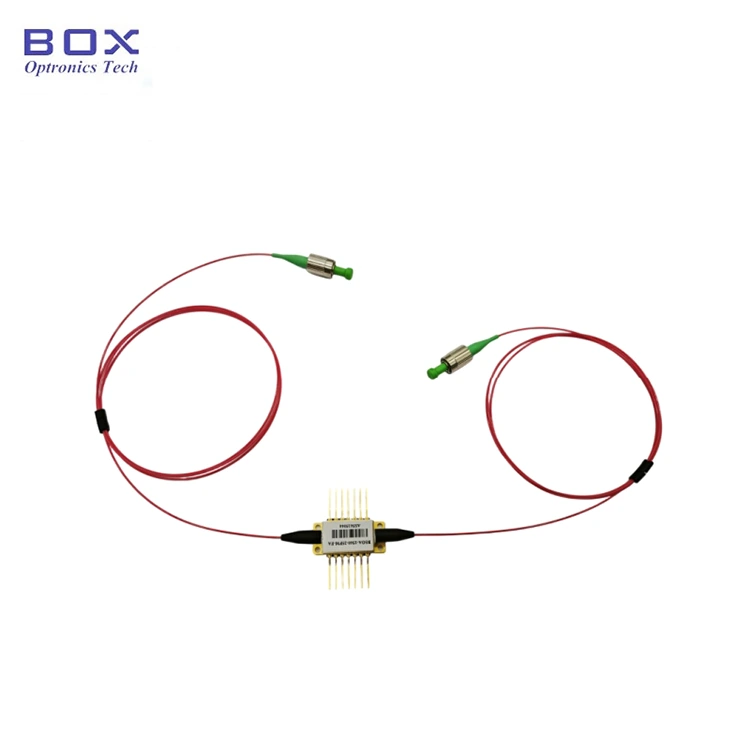

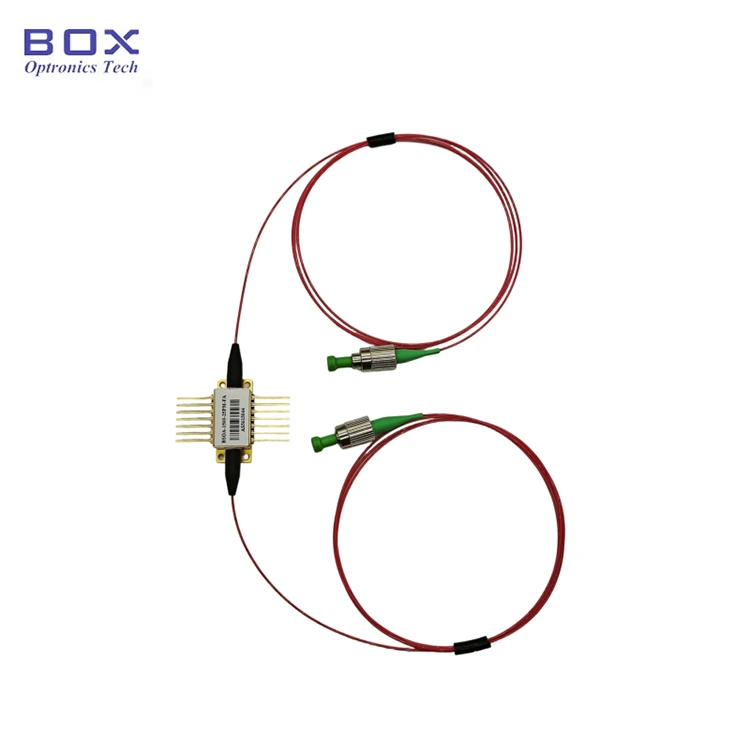

Wprowadzenie produktu

Półprzewodnikowy wzmacniacz optyczny (SOA) 1310nm 15dBm z 14-pinowym pakietem motylkowym oferuje wysokowydajne rozwiązanie dla urządzeń optycznych wzmocnienie w zakresie długości fal 1310 nm. Z mocą wyjściową 15dBm i Wzmocnienie sygnału 25 dB, ta SOA jest idealna do zastosowań w przełącznikach optycznych, WDM sieci światłowodowe i lasery MOPA.

Produkt Dane techniczne

Produkt Funkcje

● SMF-28e światłowód ze złączem FC/APC;

● Niski poziom hałasu Rysunek &Zależność od niskiej polaryzacji;

● 14-pinowe Pakiet BTF z TEC, termistorem.

Produkt Aplikacje

● Odszkodowanie za stratę połączenie i przełącznik światłowodowy;

● Światłowód WDM sieci;

● MOPA (Oscylator Główny Wzmacniacz mocy)laser.

Produkt Szczegóły

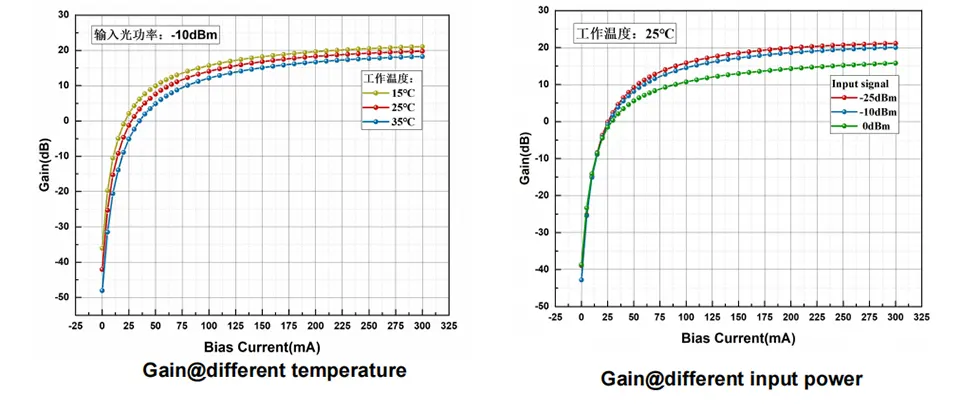

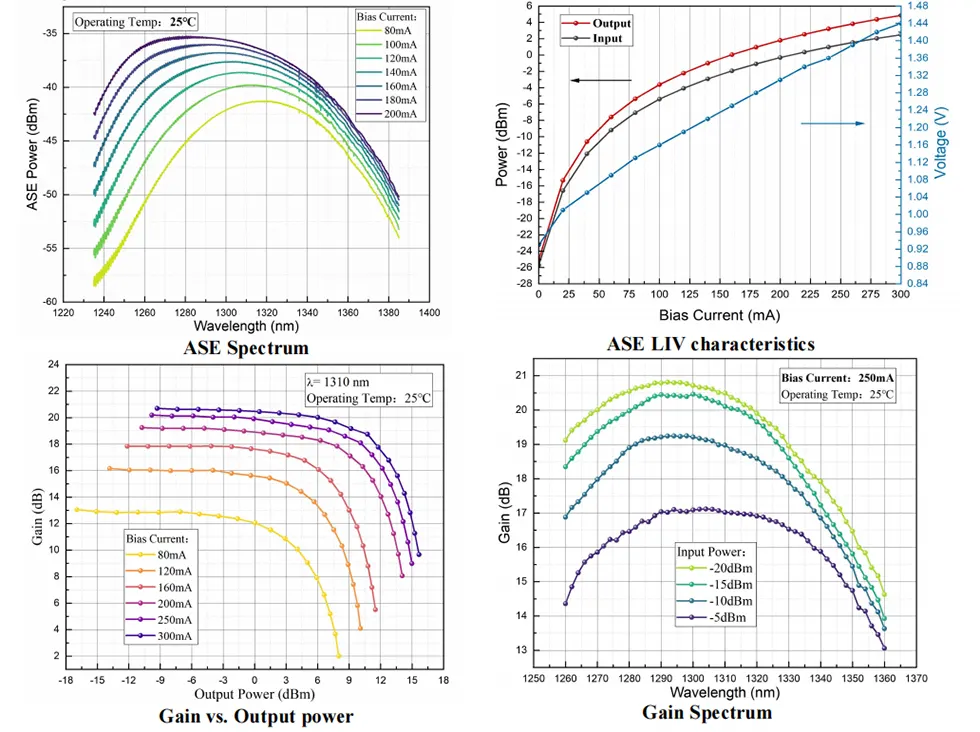

● Typowe widmo

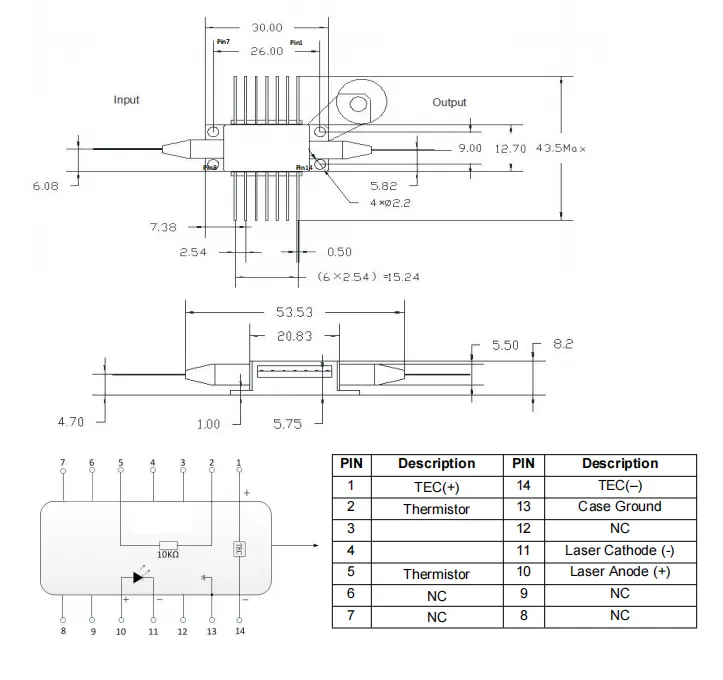

● Rysunek opakowania i definicja PIN-OUT (jednostka: mm) - 1310nm 15dBm Półprzewodnikowy wzmacniacz optyczny

Zamawianie informacje

np.: BSOA-1310-25SM-FA

(Informacje dotyczące zamówienia: 1310nm 15dBm Półprzewodnikowy wzmacniacz optyczny, 25dB małe wzmocnienie sygnału, moc optyczna nasycenia 15dBm, 14-pinowa obudowa motylkowa, ze światłowodem SM, złączem FC/APC).

W przypadku innych niestandardowych wymagań prosimy o kontakt: sales06@boxoptronics.com

Arkusz danych i Arkusz testowy

Arkusz danych

Warunki wyceny i płatność

● Warunki wyceny

(1) EXW:

Jeśli posiadasz konto DHL/UPS/FedEx, Box Optronics sugeruje jego użycie EXW. Wysyłamy za pośrednictwem Twojego konta; nie pobieramy kosztów wysyłki.

(2) DAP:

Jeżeli nie posiadasz konta prosimy o opłacenie kosztów wysyłki z góry produkty.

(3)Inne

● Warunki płatności

Dostępne są PayPal i T/T.

Czas realizacji

Produkcja zajmuje około 10 dni roboczych. (Jeśli są jakieś w magazynie, zostanie szybciej wysłany.)

Międzynarodowa logistyka może zająć 3-5 dni roboczych.

Operacja Notatki

● Podczas pracy to urządzenie emituje wiązkę laserową o dużej intensywności; zrobić nie patrz bezpośrednio na powierzchnię końcową włókna, ponieważ może to spowodować uszkodzenie oczu.

● To urządzenie jest wrażliwe na ładunki elektrostatyczne; dlatego ścisłe przestrzeganie podczas pakowania wymagane są środki ochrony antystatycznej, transportu i użytkowania. Ponadto należy podjąć środki ostrożności, aby zapobiec przepięciami w zasilaniu, gdyż niezastosowanie się do tego zalecenia może skutkować trwałym uszkodzeniem urządzenia urządzenia (np. zapewnienie prawidłowego uziemienia sprzętu i noszenie powłoki antystatycznej pasek na nadgarstek).

● Światłowody są delikatne; nie używaj światłowodu do ciągnięcia urządzenia. Podczas wkładania lub wyjmowania urządzenia z gniazda nie należy wywierać nacisku lub pociągnij za tuleję znajdującą się z tyłu obudowy urządzenia. Dla urządzeń wyposażone w złącza, należy upewnić się, że zarówno urządzenie, jak i złącze światłowodowe są podnoszone jednocześnie podczas montażu lub demontażu.

● Jeśli piny wymagają lutowania, temperatura lutowania nie może przekraczać 260°C, a czas lutowania nie może przekraczać 10 sekund. Szczególne należy zwrócić uwagę na następujące kwestie: podczas procesu lutowania, urządzenie musi być odłączone od zasilania, a lutownica musi być prawidłowo uziemiony.

Zapewnienie jakości i Obsługa posprzedażna

● Okres gwarancji:

Bezpłatna naprawa lub wymiana wad niezwiązanych z działalnością człowieka w ciągu 1 rok od zakupu. Płatne usługi serwisowe dostępne po 1 roku.

● Wyłączenia z bezpłatnej gwarancji:

W okresie bezpłatnej gwarancji, bezpłatna naprawa lub wymiana zostaną dostarczone w przypadku usterek spowodowanych problemami z jakością produktu. Jednak Pudełko Optronics zastrzega sobie prawo do odmowy bezpłatnej naprawy w poniższych przypadkach przypadki w okresie gwarancyjnym:

(1) Uszkodzeń spowodowanych czynnikami naturalnymi (np. uderzenie pioruna, kurz) lub wpływy środowiska.

(2) Wadliwe działanie spowodowane niewłaściwą obsługą przez użytkownika.

(3) Oczywiste uszkodzenia fizyczne spowodowane błędem ludzkim.

(4) Nieautoryzowany demontaż, modyfikacja lub naprawa.

(5) Zmienione lub niekompletne etykiety gwarancyjne na obudowie.

(6) Uszkodzenie lub utrata podczas transportu.
