Półprzewodnikowy wzmacniacz optyczny 1550nm 23dBm

Spis treści

1. Wprowadzenie 1550nm Półprzewodnikowy wzmacniacz optyczny 23 dBm

2. Dane techniczne

3. Cechy produktu

4. Typowe zastosowania

5. Szczegóły produktu

6. Informacje o zamawianiu

7. Arkusz danych

8. Warunki wyceny i płatności

9. Czas realizacji

10. Uwagi dotyczące operacji

11. Zapewnienie jakości i Obsługa posprzedażna

Wprowadzenie produktu

Jest to półprzewodnikowy wzmacniacz optyczny 1550nm i 23dBm z 14-pinowym pakietem motylkowym. Charakteryzuje się mocą optyczną nasycenia 23 dBm, 30 ~ 35 dB małe wzmocnienie sygnału, typowe 100nm -3dB Wzmocnienie pasma i integruje TEC i termistor zapewniający stabilne i gładkie widmo. Nadaje się do odszkodowania za straty połączenia i przełączniki światłowodowe, sieci światłowodowe WDM i MOPA lasery.

Produkt Dane techniczne

Produkt Funkcje

● 40G i Przesłona lub modulacja blokująca pasmo C 100G;

● Niski poziom hałasu Rysunek &Zależność od niskiej polaryzacji;

● 14-pinowe Pakiet BTF z TEC i termistorem.

Produkt Aplikacje

● Odszkodowanie za stratę połączenie i przełącznik światłowodowy;

● Światłowód WDM sieci;

● MOPA (Oscylator Główny Wzmacniacz mocy)laser.

Produkt Szczegóły

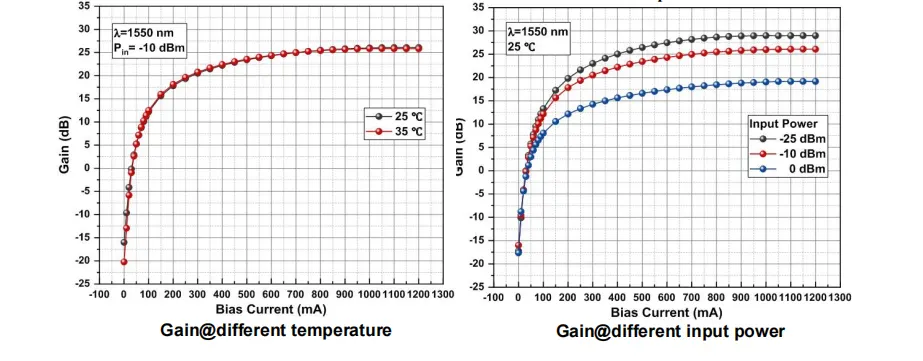

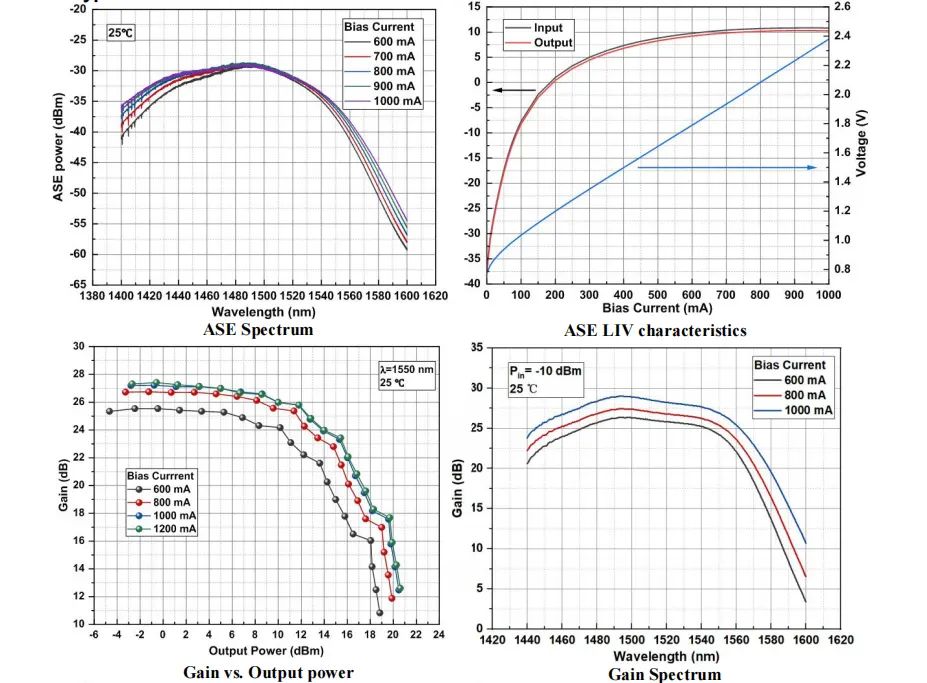

● Typowa krzywa charakterystyczna

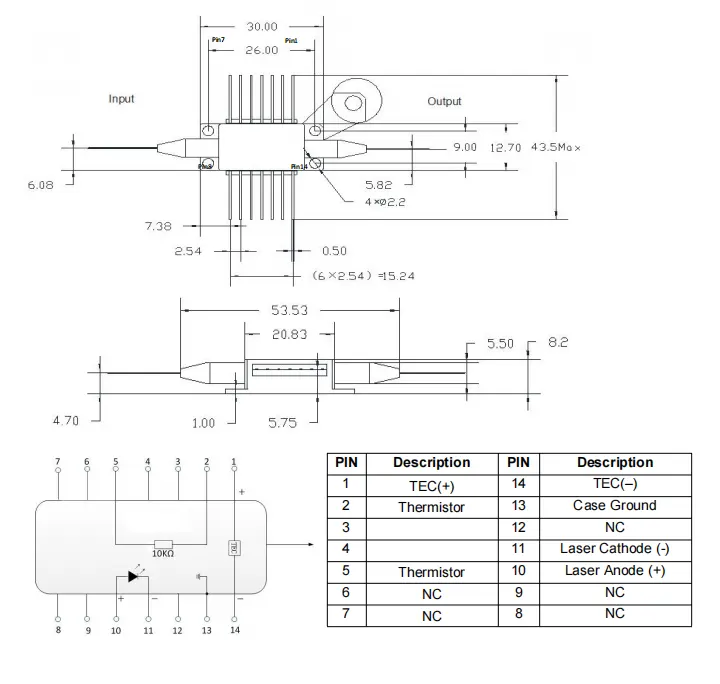

● Rysunek opakowania i definicja PIN-OUT (jednostka: mm) - 1550nm 23dBm Półprzewodnikowy wzmacniacz optyczny

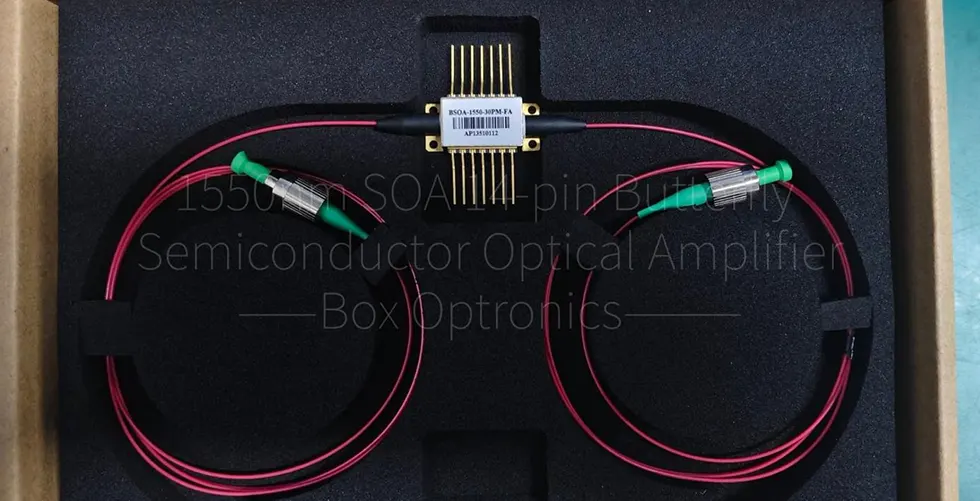

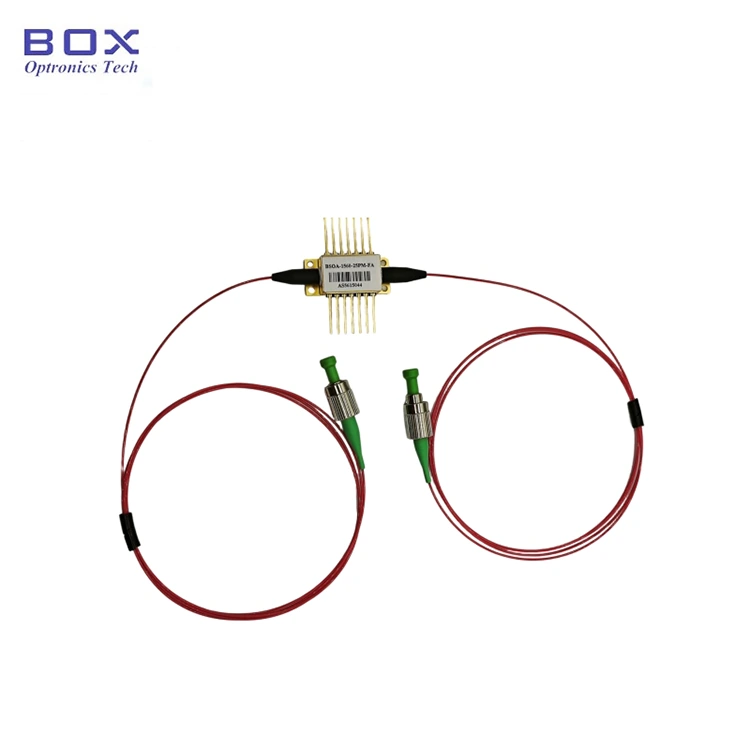

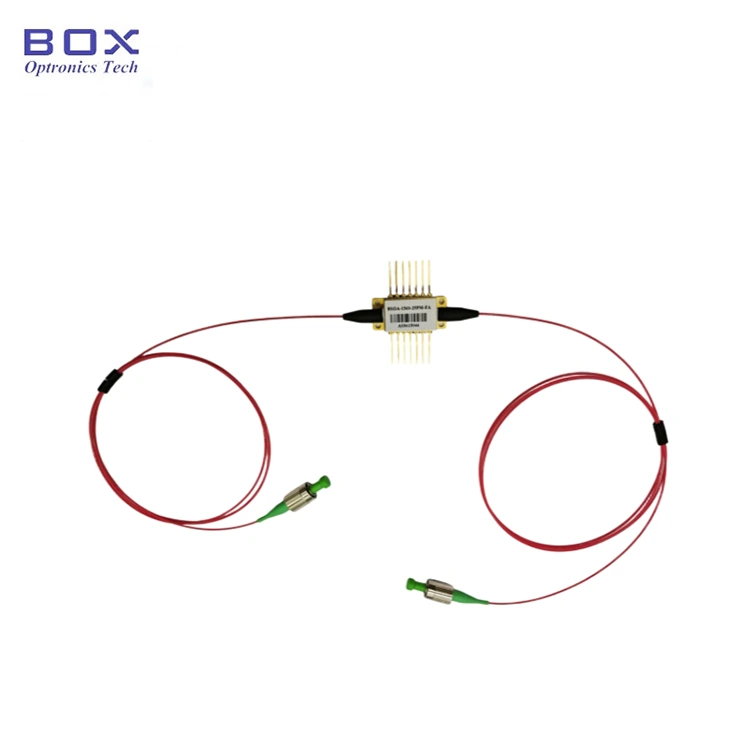

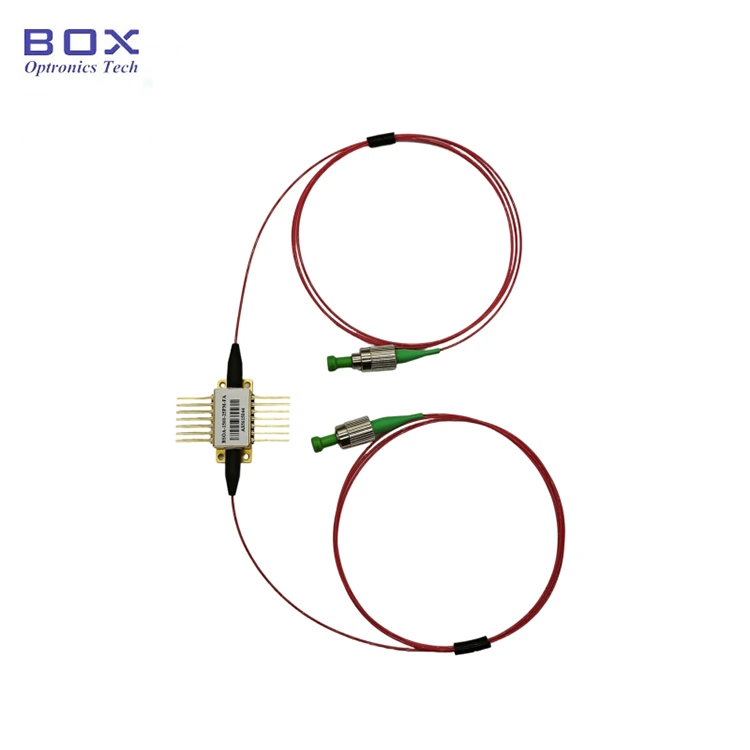

● Przykład opakowania

* Samodzielne urządzenie; brak wbudowanego sterownik (integracja pakietu modułów ze sterownikiem jest opcjonalna).

Zamawianie informacje

np.: BSOA-1550-35PM-FA

(Informacje dotyczące zamówienia: 1550nm 23dBm Półprzewodnikowy wzmacniacz optyczny, 30~35dB małe wzmocnienie sygnału, moc optyczna nasycenia 23dBm, 14-pinowa obudowa motylkowa, ze światłowodem SM Hi1060, złączem FC/APC).

W przypadku innych niestandardowych wymagań prosimy o kontakt: sales06@boxoptronics.com

Arkusz danych

Arkusz danych

Warunki wyceny i płatność

● Warunki wyceny

(1) EXW:

Jeśli posiadasz konto DHL/UPS/FedEx, Box Optronics sugeruje jego użycie EXW. Wysyłamy za pośrednictwem Twojego konta; nie pobieramy kosztów wysyłki.

(2) DAP:

Jeżeli nie posiadasz konta prosimy o opłacenie kosztów wysyłki z góry produkty.

● Warunki płatności

Dostępne są PayPal i T/T.

Czas realizacji

Produkcja zajmuje około 10-15 dni roboczych. (Jeśli istnieją niektóre w magazynie, zostaną szybciej wysłane.)

Międzynarodowa logistyka może zająć 3-5 dni roboczych.

Operacja Notatki

● Podczas pracy to urządzenie emituje wiązkę laserową o dużej intensywności; zrobić nie patrz bezpośrednio na powierzchnię końcową włókna, ponieważ może to spowodować uszkodzenie oczu.

● To urządzenie jest wrażliwe na ładunki elektrostatyczne; dlatego ścisłe przestrzeganie podczas pakowania wymagane są środki ochrony antystatycznej, transportu i użytkowania. Ponadto należy podjąć środki ostrożności, aby zapobiec przepięciami w zasilaniu, gdyż niezastosowanie się do tego zalecenia może skutkować trwałym uszkodzeniem urządzenia urządzenia (np. zapewnienie prawidłowego uziemienia sprzętu i noszenie powłoki antystatycznej pasek na nadgarstek).

● Światłowody są delikatne; nie używaj światłowodu do ciągnięcia urządzenia. Podczas wkładania lub wyjmowania urządzenia z gniazda nie należy wywierać nacisku lub pociągnij za tuleję znajdującą się z tyłu obudowy urządzenia. Dla urządzeń wyposażone w złącza, należy upewnić się, że zarówno urządzenie, jak i złącze światłowodowe są podnoszone jednocześnie podczas montażu lub demontażu.

● Przed włączeniem wszystkich komponentów najpierw włącz chłodzenie i następnie kontynuuj stopniowe uruchamianie, aby zapobiec przegrzaniu chipa i przeciążenie.

Zapewnienie jakości i Obsługa posprzedażna

● Okres gwarancji:

Bezpłatna naprawa lub wymiana wad niezwiązanych z działalnością człowieka w ciągu 1 rok od zakupu. Płatne usługi serwisowe dostępne po 1 roku.

● Wyłączenia z bezpłatnej gwarancji:

W okresie bezpłatnej gwarancji, bezpłatna naprawa lub wymiana zostaną dostarczone w przypadku usterek spowodowanych problemami z jakością produktu. Jednak Box Optronics zastrzega sobie prawo do odmowy bezpłatnej naprawy w następujących przypadkach w terminie okres gwarancji:

(1) Uszkodzeń spowodowanych czynnikami naturalnymi (np. uderzenie pioruna, kurz) lub wpływy środowiska.

(2) Wadliwe działanie spowodowane niewłaściwą obsługą przez użytkownika.

(3) Oczywiste uszkodzenia fizyczne spowodowane błędem ludzkim.

(4) Nieautoryzowany demontaż, modyfikacja lub naprawa.

(5) Zmienione lub niekompletne etykiety gwarancyjne na obudowie.

(6) Uszkodzenie lub utrata podczas transportu.
