Wzmacniacz światłowodowy domieszkowany iterbem

Spis treści

1. Wprowadzenie wzmacniacza światłowodowego domieszkowanego iterbem

2. Dane techniczne

3. Cechy produktu

4. Typowe zastosowania

5. Szczegóły produktu

6. Przewodnik bezpiecznej obsługi

7. Informacje dotyczące zamówienia

8. Arkusz danych i arkusz testowy

9. Warunki wyceny i płatności

10. Czas realizacji

11. Uwagi dotyczące obsługi i konserwacji

12. Zapewnienie jakości i obsługa posprzedażna

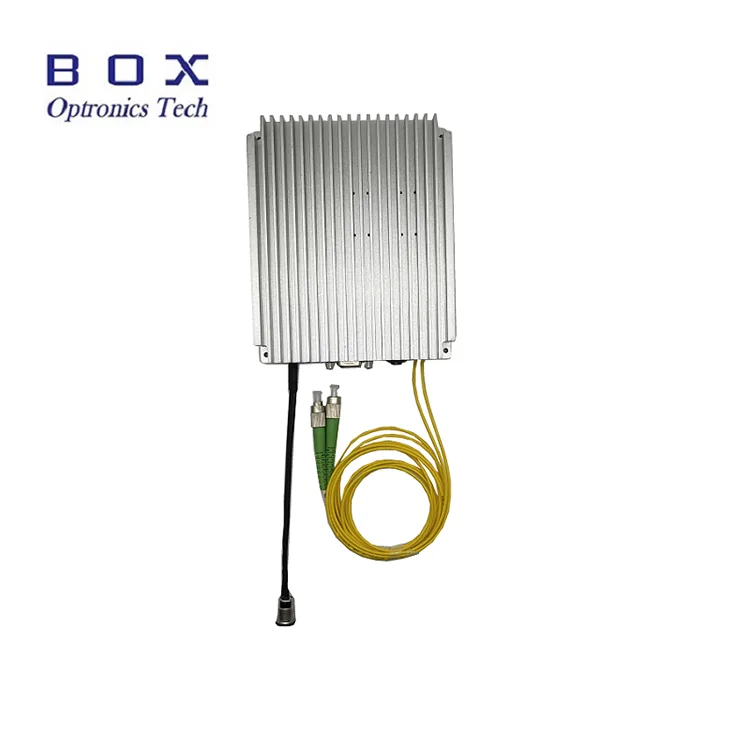

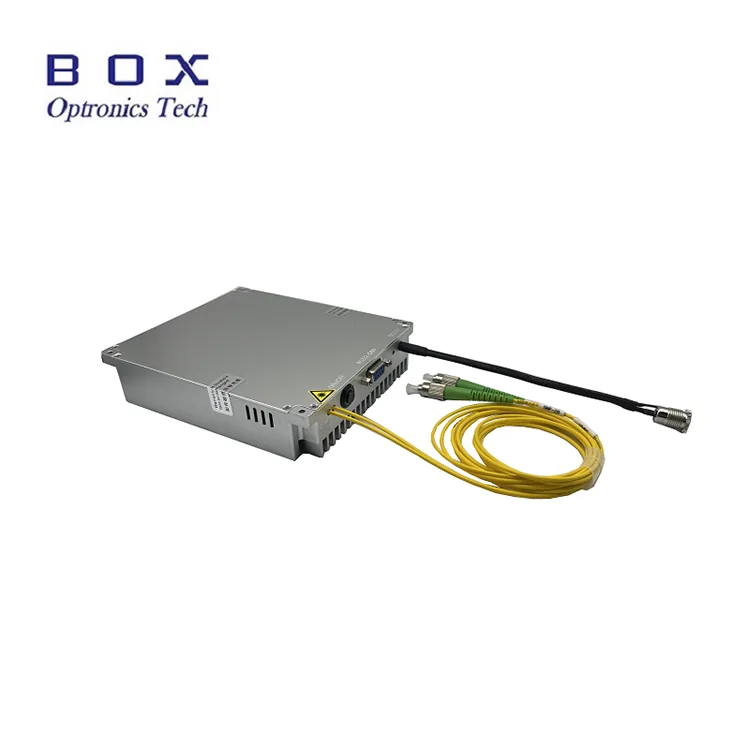

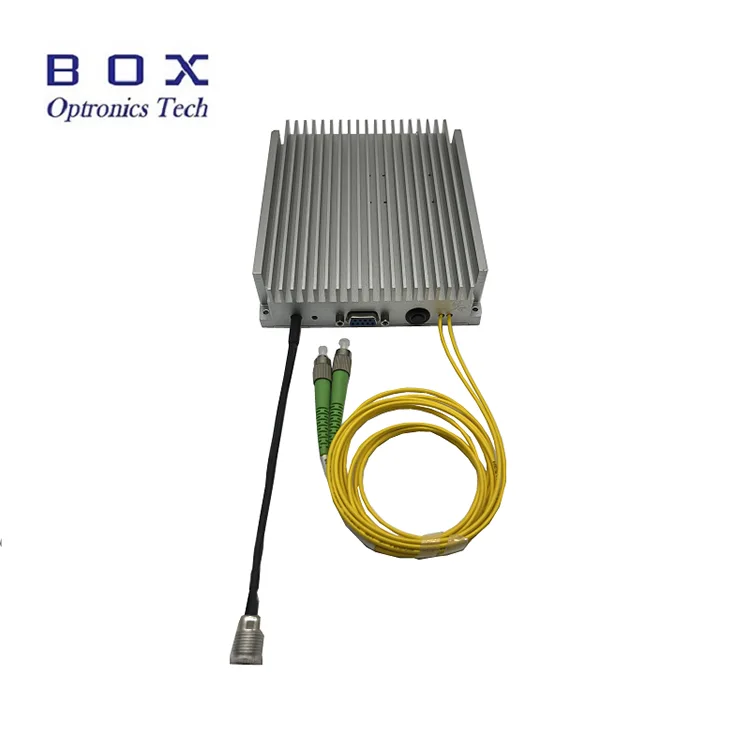

Wprowadzenie produktu - Wzmacniacz światłowodowy domieszkowany iterbem

Wzmacniacz światłowodowy domieszkowany iterbem (YDFA) wykorzystuje półprzewodnikowy laser pompujący do wzbudzania światłowodu wzmacniającego domieszkowanego iterbem, zapewniając wydajne wzmocnienie optyczne w zakresie długości fal 1030–1080 nm. Wzmacniacz oferuje opcjonalną, płynnie regulowaną nasyconą moc wyjściową przy 17/20/23/25/26/27/30/33/37/40dBm, charakteryzującą się wysokim wzmocnieniem, niskim poziomem szumów i stabilną wydajnością wyjściową.

Dostępny zarówno w konfiguracjach stacjonarnych, jak i modułach kompaktowych, YDFA obsługuje sterowanie z panelu przedniego, komunikację szeregową i działanie oprogramowania komputerowego, dzięki czemu nadaje się do takich zastosowań, jak wzmocnienie lasera 1064 nm w badaniach naukowych, przemysłowe systemy laserowe, zastosowania lasera światłowodowego i precyzyjne optyczne systemy pomiarowe.

Specyfikacja produktu — Wzmacniacz światłowodowy domieszkowany iterbem

Cechy produktu — Wzmacniacz światłowodowy domieszkowany iterbem

● Szeroki zakres długości fal;

● Wysoka moc wyjściowa do 40 dBm;

● Niski współczynnik szumów;

● Hi1060 lub PM980 opcjonalnie.

Zastosowania produktu — Wzmacniacz światłowodowy domieszkowany iterbem

● Optyka nieliniowa; l

● Fotonika mikrofalowa;

● Spójne systemy LiDAR.

Szczegóły produktu — Wzmacniacz światłowodowy domieszkowany iterbem

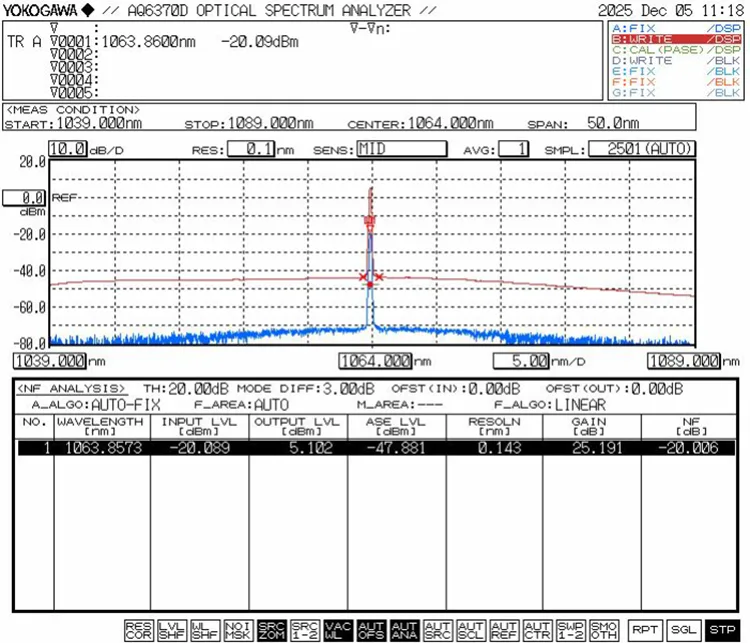

● Widmo optyczne wzmocnionego sygnału 1064 nm, moc wejściowa 0 dBm, 3 A

● Niestabilność mocy przy mocy wyjściowej 27 dBm, wejście 0 dBm 1064 nm, tryb APC

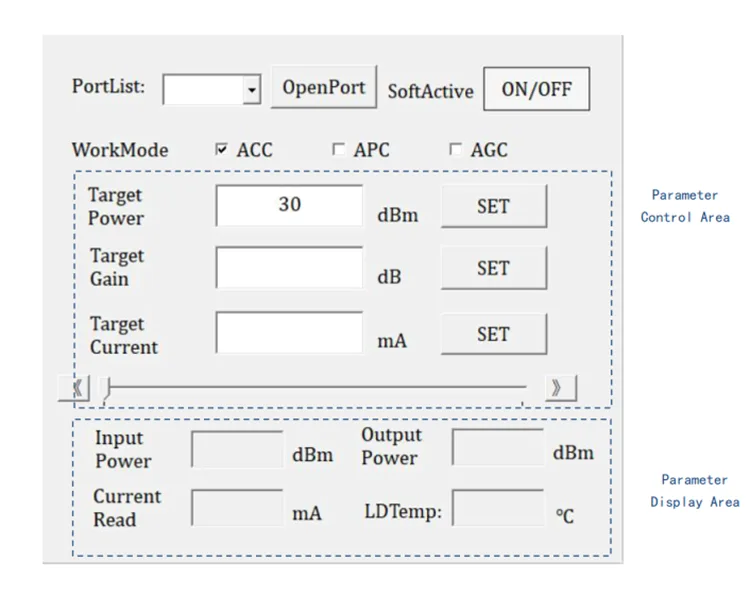

● Interfejs oprogramowania sterującego komputerem PC

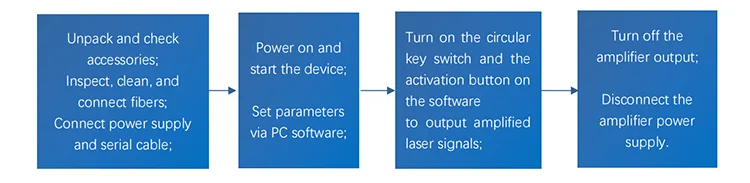

Etapy operacji — wzmacniacz światłowodowy domieszkowany iterbem

Krok 1. Rozpakowanie i montaż: Przed montażem sprawdź, czy wszystkie akcesoria są kompletne, w tym kabel zasilający lub zasilacz, zworki światłowodowe, instrukcja obsługi, raport z testów itp.

Podłącz zasilanie: Wzmacniacze laboratoryjne można podłączyć bezpośrednio do źródła prądu przemiennego; wzmacniacze modułowe należy podłączyć do zasilacza impulsowego prądu stałego lub zasilacza regulowanego spełniającego wymagania dotyczące zasilania.

Użyj specjalnego sprzętu i narzędzi (inspektor powierzchni końcowej światłowodu, zestaw do czyszczenia złącza światłowodowego), aby sprawdzić i oczyścić powierzchnię czołową złącza światłowodowego. Dopiero po całkowitym oczyszczeniu należy za pomocą zworek światłowodowych podłączyć źródło światła sygnalizacyjnego do portu wejściowego wzmacniacza.

Krok 2. Włącz zasilanie wzmacniacza, w programie komputerowym wybierz tryb pracy i ustaw parametry takie jak moc wyjściowa czy prąd pompy.

Uwaga: Za każdym razem, gdy moduł wzmacniacza jest włączany, tryb pracy (APC/ACC) oraz prąd roboczy lub moc wyjściowa wzmacniacza są ustawieniami parametrów z ostatniego użycia. Jeśli konieczna jest regulacja, można ją zmodyfikować za pomocą oprogramowania komputerowego. Wzmacniacz jest zwykle fabrycznie ustawiony na minimalny prąd roboczy i minimalną moc wyjściową.

Krok 3. Naciśnij przełącznik klucza aktywacyjnego (ACT) na module i kliknij przełącznik miękkiej aktywacji (SOFTACTIVE) w oprogramowaniu PC. W tym momencie sygnał laserowy zaczyna być wzmacniany i wysyłany. Podczas eksperymentu tryb pracy i moc wyjściową można regulować w odpowiednim czasie, w zależności od potrzeb.

Uwaga: Gdy wzmacniacz znajduje się w stanie emitowania światła (przełącznik aktywacyjny jest włączony), surowo zabrania się podłączania, odłączania lub podłączania zworek światłowodowych; w przeciwnym razie powierzchnia czołowa złącza zworki światłowodowej i sam wzmacniacz prawdopodobnie ulegną uszkodzeniu, co doprowadzi do nieprawidłowego działania.

Setp4. Po użyciu wyłącz klucz aktywacyjny (ACT), aby odciąć wyjście wzmacniacza, wyłącz zasilanie i odłącz połączenie światłowodowe.

Informacje dotyczące zamawiania — Wzmacniacz światłowodowy domieszkowany iterbem

np.: YDFA-27-PM-M

(Informacje dotyczące zamówienia: wzmacniacz światłowodowy domieszkowany iterbem, moc wyjściowa 27 dBm, z włóknem PM980, pakiet modułów).

Arkusz danych i arkusz testowy — wzmacniacz światłowodowy domieszkowany iterbem

Arkusz danych

Arkusz testowy

Warunki wyceny i płatności — Wzmacniacz światłowodowy domieszkowany iterbem

● Warunki wyceny

(1) EXW:

Jeśli posiadasz konto DHL/UPS/FedEx, Box Optronics sugeruje skorzystanie z EXW. Wysyłamy za pośrednictwem Twojego konta; nie pobieramy kosztów wysyłki.

(2) DAP:

Jeżeli nie posiadasz konta prosimy o opłacenie z góry kosztów wysyłki produktów.

(3) Inne

● Warunki płatności

Dostępne są PayPal i T/T.

Wzmacniacz światłowodowy z domieszką iterbu

Produkcja: 10-15 dni roboczych. (Jeśli są jakieś w magazynie, zostaną wysłane szybciej.)

Logistyka międzynarodowa: 3-5 dni roboczych.

Uwagi dotyczące obsługi i konserwacji — wzmacniacz światłowodowy domieszkowany iterbem

● Wzmacniacz powinien pracować w zakresie znamionowej długości fali sygnału optycznego i zakresu mocy. Nie wprowadzaj sygnałów optycznych poza określony zakres. Szczegółowe parametry można znaleźć w raporcie z testów produktu.

● Przed rozpoczęciem upewnij się, że wyłącznik zasilania i stacyjka są wyłączone, a następnie podłącz zasilanie. Podczas wyłączania należy najpierw wyłączyć stacyjkę i odłączyć zasilanie po zgaśnięciu wskaźnika wyjściowego. Nie odłączaj bezpośrednio zasilania, gdy wzmacniacz pracuje.

● Nie zaleca się częstego podłączania/odłączania wejściowych i wyjściowych złączy światłowodowych, ponieważ może to spowodować zanieczyszczenie kurzem, zwiększone tłumienie wtrąceniowe lub spalenie powierzchni czołowej złącza światłowodowego.

● Złącze FC/APC na głównym porcie wyjściowym służy wyłącznie do testowania zasilania; surowo zabrania się podłączania go do innych złączy światłowodowych. Jeśli włókno wyjściowe wymaga połączenia z innymi włóknami, zaleca się spawanie za pomocą spawarki światłowodowej.

● Trzymaj urządzenie z dala od wilgoci, kurzu i korozji; przechowuj go w suchym miejscu.

Zapewnienie jakości i obsługa posprzedażna — wzmacniacz światłowodowy domieszkowany iterbem

● Okres gwarancji:

Bezpłatna naprawa lub wymiana wad innych niż ludzkie w ciągu 1 roku od zakupu. Płatne usługi serwisowe dostępne po 1 roku.

● Wyłączenia z bezpłatnej gwarancji:

W okresie bezpłatnej gwarancji świadczone będą bezpłatne usługi naprawy lub wymiany usterek spowodowanych problemami z jakością produktu. Jednakże Box Optronics zastrzega sobie prawo do odmowy wykonania bezpłatnej naprawy w następujących przypadkach w okresie gwarancyjnym:

(1) Uszkodzenia spowodowane czynnikami naturalnymi (np. piorunem, kurzem) lub wpływami środowiska.

(2) Awarie spowodowane niewłaściwą obsługą przez użytkownika.

(3) Widoczne uszkodzenia fizyczne spowodowane błędem człowieka.

(4) Nieautoryzowany demontaż, modyfikacja lub naprawa.

(5) Zmienione lub niekompletne etykiety gwarancyjne na obudowie.

(6) Uszkodzenie lub utrata podczas transportu.
