Izolator optyczny dużej mocy 1064 nm

Przegląd produktu — Izolator optyczny dużej mocy 1064 nm

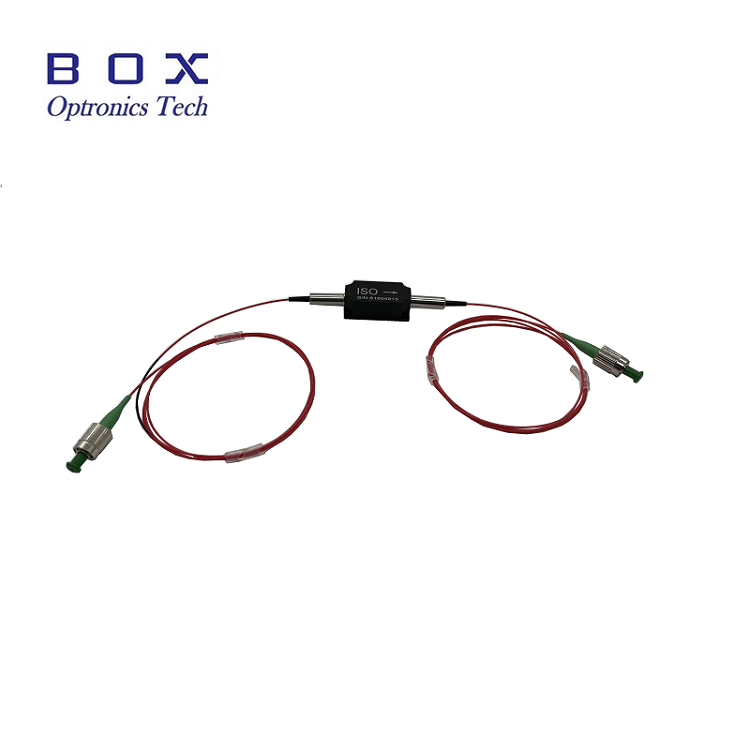

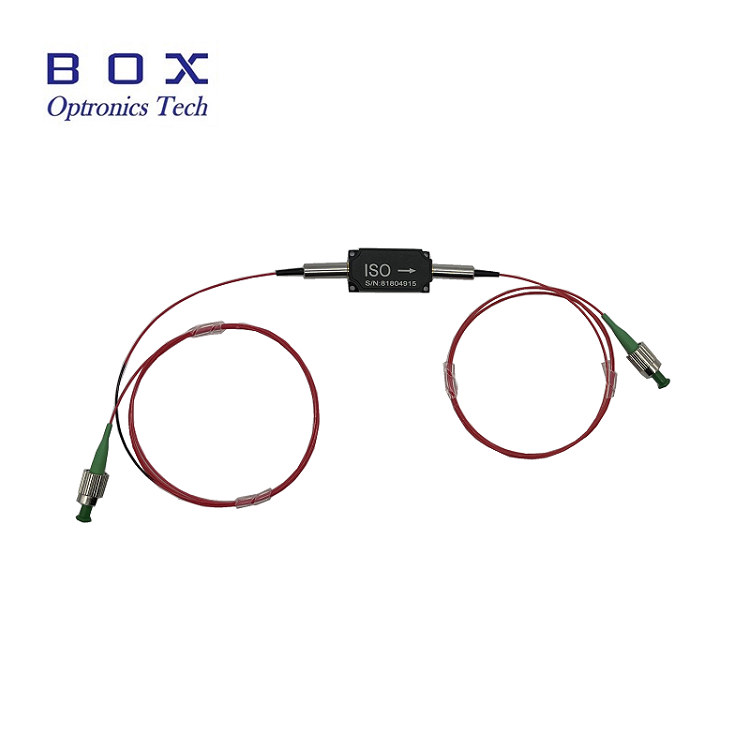

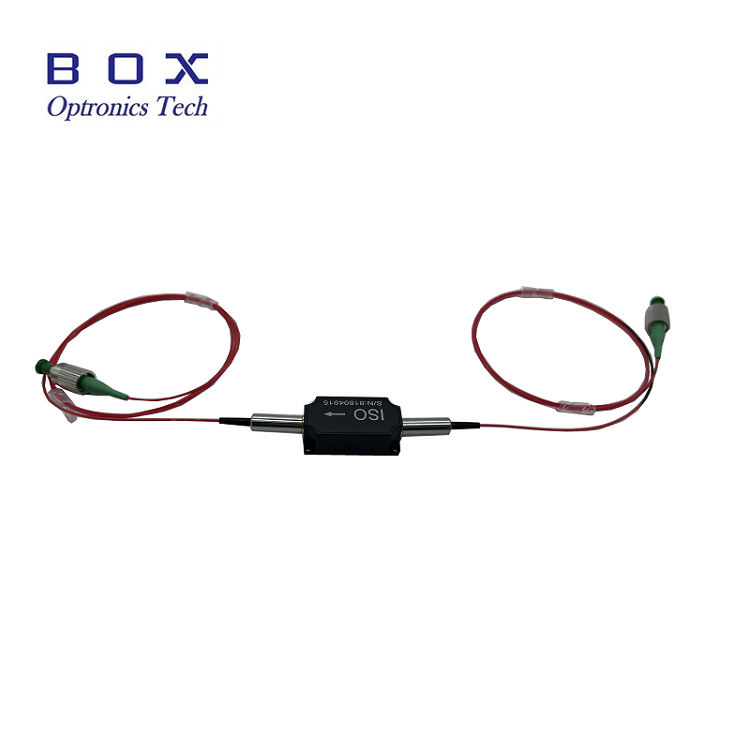

Box Optronics dostarcza izolator optyczny dużej mocy 1064 nm, wysokowydajny pasywny element optyczny zaprojektowany w celu ochrony źródeł laserowych, laserów nasiennych i wzmacniaczy optycznych przed szkodliwym optycznym sprzężeniem zwrotnym powodowanym przez odbite i rozproszone wstecznie światło. Opierając się na efekcie rotacji Faradaya, izolator ten umożliwia niewzajemną transmisję światła, umożliwiając przepływ światła w kierunku do przodu z niską stratą, jednocześnie blokując światło w kierunku odwrotnym z wysoką izolacją.

Charakteryzujący się typową stratą wtrąceniową, wysoką izolacją i wysokim współczynnikiem ekstynkcji, ten izolator 1064 nm jest zoptymalizowany pod kątem laserów światłowodowych dużej mocy i systemów wzmacniaczy. Obsługuje średnią moc do 10 W i moc szczytową do 10 kW w trybie impulsowym ns, dzięki czemu nadaje się do wymagających zastosowań przemysłowych i naukowych.

Kluczowe cechy - Izolator optyczny dużej mocy 1064 nm

• Wysoka izolacja: typowa izolacja szczytowa 30 dB, minimalna 25 dB

• Niska tłumienność wtrąceniowa

• Wysoka strata zwrotu

• Niskie straty zależne od polaryzacji (PDL)

• Wysoka moc: średnia moc do 10 W

• Kompaktowa i solidna konstrukcja opakowania: 58×28×26 mm

• Dostępne w wersjach PM (utrzymujących polaryzację) i innych niż PM

• Wiele opcji długości fal: 980 nm, 1030 nm, 1064 nm

Typowe zastosowania — izolator optyczny dużej mocy 1064 nm

• Systemy laserów światłowodowych i lasery światłowodowe MOPA

• Wzmacniacze światłowodowe

• Przyrządy do testów i pomiarów optycznych

• Światłowodowe systemy wykrywania

• Laserowa ochrona nasion w łańcuchach wzmacniaczy

• Systemy lasera światłowodowego dużej mocy

• Laboratoria badawczo-rozwojowe

• Przemysłowe systemy obróbki laserowej

Dane techniczne — izolator optyczny dużej mocy 1064 nm

Specyfikacje optyczne (T=25°C)

Specyfikacje mechaniczne i środowiskowe

Szczegóły produktu — Izolator optyczny dużej mocy 1064 nm

Co to jest izolator optyczny?

Izolator optyczny, znany również jako izolator Faradaya, to pasywne dwuportowe urządzenie optyczne, które umożliwia preferowaną transmisję w jednym kierunku, zapewniając jednocześnie wysoką izolację w kierunku odwrotnym. Jest niezbędnym elementem systemów laserowych i światłowodowych, chroniącym źródła laserowe i wzmacniacze optyczne przed optycznym sprzężeniem zwrotnym powodowanym przez światło odbite i rozproszone wstecznie.

Izolatory optyczne opierają się na efekcie Faradaya, który wykorzystuje materiał magnetooptyczny, który pod wpływem pola magnetycznego zmienia polaryzację przechodzącego przez niego światła. W połączeniu z polaryzatorami ta rotacja polaryzacji umożliwia transmisję optyczną w przód i wysoką izolację światła propagującego wstecz.

Wymiary opakowania

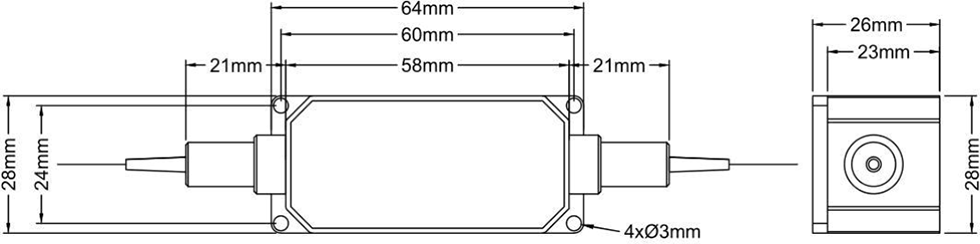

Izolator optyczny dużej mocy 1064 nm jest umieszczony w kompaktowej, solidnej obudowie o następujących wymiarach (jednostka: mm):

• Wielkość opakowania: 58 × 28 × 26 mm (dł. × szer. × wys.)

• Konfiguracja 2-portowa z pigtailami światłowodowymi

• 4 otwory montażowe (Ř3 mm) zapewniające bezpieczną instalację

• Zaprojektowany z myślą o wysokiej niezawodności i stabilności termicznej

Dlaczego warto wybrać Box Optronics?

• Ścisła kontrola jakości ze 100% testami przed wysyłką

• Konkurencyjne ceny i stabilna możliwość dostaw masowych

• Elastyczne opcje dostosowywania długości fali, mocy, światłowodu i złączy

• Przykładowe testy dostępne do oceny

• Wysyłka globalna z dostawą ekspresową DHL, UPS i FedEx

• Dostępne są wersje PM i inne

• Wiele opcji mocy znamionowej: od 500 mW do 10 W

• Szeroki zakres długości fal: 980nm, 1030nm, 1064nm

• Niezawodne, długoterminowe dostawy ilości produkcyjnych

Informacje dotyczące zamawiania — Izolator optyczny dużej mocy 1064 nm

Nomenklatura modeli

HPMIS - XXXX - X - X - X - X - X - XX

Przykład: HPMIS - 1064 - F - 1 - 1 - 1 - 0 - 10

Izolator PM o dużej mocy 1064 nm, powolna praca osi, szybka blokada osi, włókno PM Panda, luźna tuba 900 μm, długość włókna 1 m, obudowa 58 x 28 x 26 mm, moc obsługi 10 W

Przykład: HPIS - 1064 - N - 0 - 1 - 1 - 0 - 05

Izolator dużej mocy 1064 nm (nie PM), włókno Hi1060, luźna tuba 900 μm, długość włókna 1 m, obudowa 58 x 28 x 26 mm, moc obsługi 5 W

Dostępne opcje dostosowywania

• Długość fali środkowej: 980 nm, 1030 nm, 1064 nm, inne długości fal dostępne na życzenie

• Moc znamionowa: 500 mW, 1 W, 2 W, 5 W, 10 W, wyższa moc dostępna dla niestandardowych projektów

• Typ polaryzacji: PM (utrzymanie polaryzacji) lub bez PM (standardowy tryb pojedynczy)

• Konfiguracja osi PM: Wolna praca osi, obie osie pracują

• Typ włókna: włókno PM Panda, Hi1060, inne włókna specjalistyczne

• Długość włókna: 0,5 m, 0,8 m, 1 m, 1,5 m, 2 m (dostępne długości niestandardowe)

• Typ pigtaila: nieosłonięte włókno 250 μm, luźna tuba 900 μm, luźna tuba 3,0 mm

• Rozmiar opakowania: standardowe wymiary opakowania 58 x 28 x 26 mm lub niestandardowe

• Wersje o wyższej izolacji dostępne dla wymagających aplikacji

W przypadku wymagań niestandardowych prosimy o kontakt z naszym zespołem sprzedaży i podanie specyfikacji.

Arkusz danych i raport z testów — izolator optyczny dużej mocy 1064 nm

Do każdego urządzenia dołączony jest kompleksowy raport z testów dokumentujący zmierzone parametry wydajności. Plik PDF z arkuszem danych zawiera szczegółowe specyfikacje.

• Indywidualny raport z testu dołączony do każdego urządzenia

Arkusz danych

Warunki wyceny i płatności

Warunki wyceny

• EXW

• DAP

• FOB

• Inne warunki: skontaktuj się z nami w celu omówienia.

Warunki płatności

• PayPal: szybka i bezpieczna płatność za próbki i małe zamówienia

• T/T (przelew bankowy): standardowa metoda płatności w przypadku normalnych zleceń produkcyjnych

• Alibaba Trade Assurance: bezpieczna ochrona zamówień w przypadku transakcji online z gwarancją kupującego

• Karta kredytowa: dostępne są PayPal i Alibaba

• Elastyczne warunki płatności: do negocjacji

Czas realizacji

• Produkcja standardowa: ~10-15 dni roboczych

• Konfiguracje niestandardowe: 15–20 dni roboczych

• Zamówienia hurtowe: prosimy o kontakt w celu uzyskania harmonogramu produkcji

• Wysyłka międzynarodowa: ~3-5 dni roboczych (DHL/UPS/FedEx express)

• Usługa przyspieszona: dostępna na żądanie

Uwagi dotyczące obsługi i obsługi — izolator optyczny dużej mocy 1064 nm

Ochrona ESD

Chociaż izolatory optyczne są urządzeniami pasywnymi, w celu utrzymania wydajności i niezawodności wymagana jest właściwa obsługa.

• Pracuj na czystej, wolnej od kurzu powierzchni

• Unikaj bezpośredniego dotykania końcówek światłowodów

• Trzymaj osłony przeciwpyłowe na złączach, gdy nie są używane

• Podczas obsługi i instalacji należy stosować odpowiednią ochronę ESD

• Obchodź się z nim ostrożnie, aby uniknąć uszkodzenia pigtaili światłowodowych

Obsługa włókien

• Unikaj nadmiernego zginania włókna

• Nie ciągnij ani nie skręcaj pigtaili światłowodowych

• Przed podłączeniem oczyść złącza światłowodowe, używając odpowiednich narzędzi czyszczących

• Zawsze używaj osłon przeciwpyłowych, gdy złącze nie jest używane

• Przed użyciem sprawdź powierzchnię końcową włókna pod kątem uszkodzeń

• Nie przekraczaj maksymalnego obciążenia rozciągającego (5N)

Rozważania dotyczące obsługi zasilania

• Upewnij się, że moc wejściowa nie przekracza wartości znamionowej maksymalnej

• Używaj odpowiedniego monitorowania mocy, aby uniknąć przeciążenia

• Pozwalają na prawidłowe odprowadzanie ciepła przy dużych poziomach mocy

• Zamontuj na radiatorze, aby zapewnić ciągłą pracę z dużą mocą

Instalacja i montaż

• Zamontuj bezpiecznie izolator, korzystając z 4 otworów montażowych

• Zapewnij prawidłowe wyrównanie, aby zminimalizować dodatkowe straty

• Zapewnij wystarczającą ilość miejsca na promień gięcia włókna

• W celu zapewnienia niezawodności działaj w określonym zakresie temperatur

• Unikaj naprężeń mechanicznych na pigtailach światłowodowych

• Zapewnij właściwą orientację portu, aby uzyskać prawidłowy kierunek sygnału

• Przed instalacją sprawdź kierunek do przodu/do tyłu

Zapewnienie jakości

Box Optronics angażuje się w dostarczanie wysokiej jakości komponentów optycznych o niezawodnym działaniu. Wszystkie nasze izolatory optyczne dużej mocy przechodzą rygorystyczne testy i kontrolę jakości przed wysyłką.

Gwarancja

• 12-miesięczna ograniczona gwarancja od daty wysyłki

• Gwarancja obejmuje wady materiałowe i wykonawcze

• Bezpłatna naprawa lub wymiana wadliwych jednostek w ramach gwarancji

• Gwarancja nie obejmuje uszkodzeń powstałych w wyniku niewłaściwego użycia, niewłaściwej obsługi lub nieautoryzowanych modyfikacji
