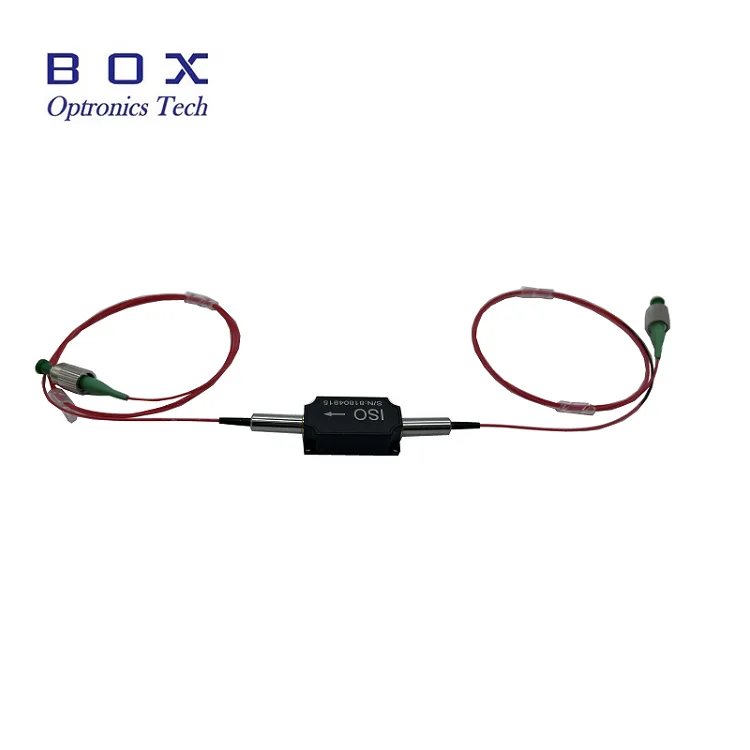

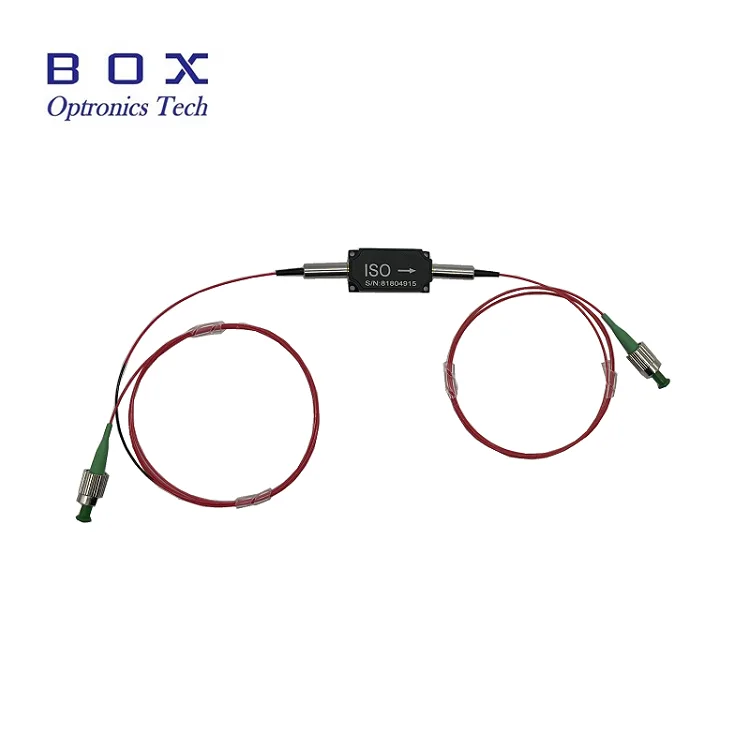

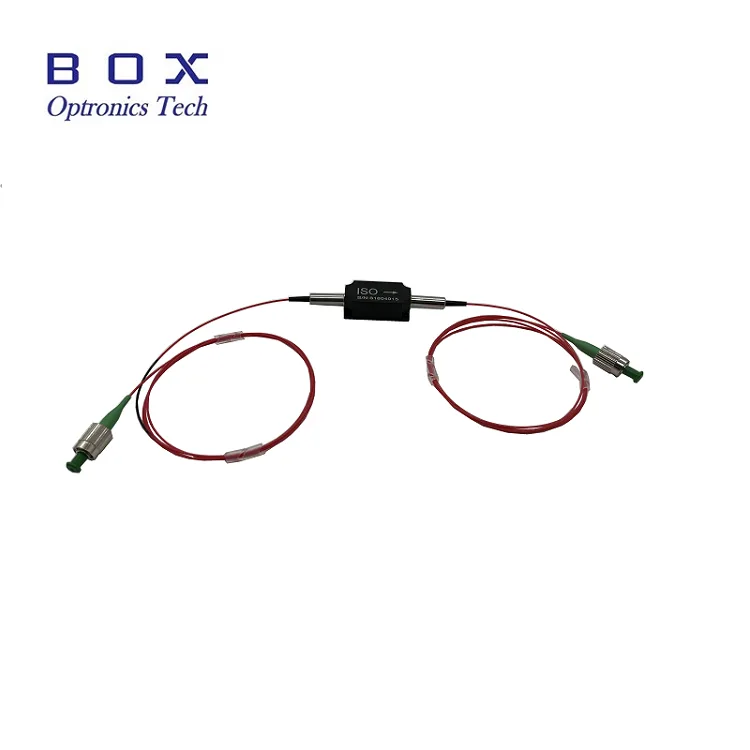

Izolator optyczny dużej mocy 850 nm

Box Optronics zapewnia izolator optyczny dużej mocy 850 nm, pasywny element optyczny zaprojektowany w celu ochrony układów optycznych przed szkodliwymi odbiciami wstecznymi. Ten wysokowydajny izolator charakteryzuje się wyjątkową izolacją do 35 dB, bardzo niską tłumiennością wtrąceniową wynoszącą typowo 0,8 dB i obsługuje dużą moc do średniej mocy do 500 mW/1 W/5 W/10 W.

Umieszczony w kompaktowej obudowie o wymiarach 58 × 28 × 26 mm z pigtailami światłowodowymi 780 HP, izolator ten zapewnia wyjątkową niezawodność i stabilność w wymagających zastosowaniach. Niezależnie od tego, czy chodzi o lasery światłowodowe, systemy OCT, wzmacniacze optyczne, czy oprzyrządowanie testowe, Box Optronics zapewnia wysokiej jakości izolatory poparte rygorystyczną kontrolą jakości i globalnym wsparciem technicznym.

Kluczowe funkcje

● Wysoka izolacja: typowa izolacja szczytowa do 35 dB

● Niska tłumienność wtrąceniowa: typowo 0,8 dB, maksymalnie 1,2 dB

● Wysoka strata odbiciowa: 45 dB

● Wysoki współczynnik ekstynkcji dla wersji utrzymujących polaryzację

● Wysoka moc: średnia moc 500 mW/1 W/5 W/10 W

● Niska strata zależna od polaryzacji (PDL): <0,15 dB

● Kompaktowa i solidna konstrukcja opakowania

● Włókno SM/włókno PM/lub inne pigtaile światłowodowe

● Wysoka niezawodność i długoterminowa stabilność

● Szeroki zakres temperatur pracy: -40°C do +85°C

Typowe zastosowania

● Optyczne przyrządy do testów i pomiarów

● Systemy optycznej tomografii koherentnej (OCT) 840nm/850nm

● Systemy lasera światłowodowego i źródła nasion

● Światłowodowe systemy wykrywania (wykrywanie interferometryczne)

● Laboratoria badawczo-rozwojowe

● Obrazowanie i diagnostyka biomedyczna

Dane techniczne

Specyfikacje optyczne (T=25°C)

Specyfikacje mechaniczne i środowiskowe

Szczegóły produktu

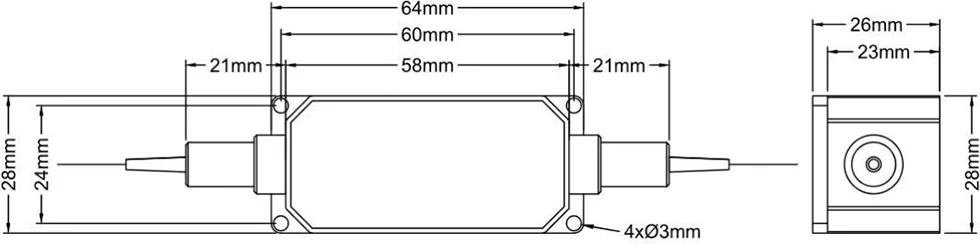

Wymiary opakowania

Izolator jest zapakowany w kompaktową, solidną obudowę z tworzywa sztucznego o następujących wymiarach (jednostka: mm):

Zasada działania

Izolator optyczny o dużej mocy 850 nm ze sprzężeniem światłowodowym jest pasywnym elementem optycznym, który zapewnia nieodwrotną transmisję światła, umożliwiając przechodzenie sygnałów optycznych w przód, blokując jednocześnie odbicia wstecz w systemach światłowodowych.

Urządzenie wykorzystuje efekt rotacji Faradaya w połączeniu z optyką polaryzacyjną i jest dostępne zarówno w wersji światłowodu jednomodowego (SMF), jak i światłowodu utrzymującego polaryzację (PMF), umożliwiając elastyczną integrację z różnymi systemami optycznymi.

● Kierunek do przodu: Światło przechodzi przy minimalnej tłumienności wtrąceniowej

● Odwrócony kierunek: światło odbite od tyłu jest blokowane przy wysokiej izolacji

● Chroni diody laserowe i wzmacniacze przed uszkodzeniami i szumami wywołanymi odbiciem wstecznym

● Poprawia stabilność systemu i zmniejsza intensywność hałasu (RIN)

Dlaczego warto wybrać Box Optronics?

● ✓ Ścisła kontrola jakości ze 100% testami przed wysyłką

● ✓ Konkurencyjne ceny i stabilna możliwość dostaw masowych

● ✓ Elastyczne opcje dostosowywania długości fali, mocy i światłowodu

● ✓ Pomoc techniczna i szybka reakcja 7×24 godziny

● ✓ Przykładowe testy dostępne do oceny

● ✓ Wysyłka globalna z dostawą DHL, UPS, FedEx Express

Informacje o zamawianiu

Nomenklatura modeli

HPIS/HPMIS - XXX -X - X - X - X - XX - XX

Przykład:HPIS -850 -0 -1 -1 -0 -00- FA

Izolator optyczny dużej mocy 850 nm, włókno SM, luźna tuba 900 um, długość włókna 1 m, wymiary: 58 x 28 x 26 mm, moc obsługi 500 mW, złącze FC/APC

Dostępne opcje dostosowywania

● Środkowa długość fali: 850 nm, 980 nm, 1030 nm, 1064 nm, 1310 nm, 1550 nm

● Moc znamionowa: 0,5 W, 1 W, 2 W, 5 W, 10 W, dostępna większa moc

● Typ włókna: 780HP, SMF-28, PM1550, inne włókna specjalistyczne

● Długość włókna: 0,5 m, 1 m, 1,5 m, 2 m (długości niestandardowe)

● Typ pigtaila: luźna tuba 900 um, luźna tuba 3,0 mm, gołe włókno

● Rozmiar opakowania: standardowe lub niestandardowe wymiary opakowania

W przypadku wymagań niestandardowych prosimy o kontakt z naszym zespołem sprzedaży:

E-mail: sales06@boxoptronics.com

Tel: +86-13322933691

Strona internetowa: www.boxphotonics.com

Arkusz danych i raport z testów

Do każdego urządzenia dołączony jest kompleksowy raport z testów dokumentujący zmierzone parametry wydajności. Plik PDF z arkuszem danych zawiera szczegółowe specyfikacje.

● Indywidualny raport z testu dołączony do każdego urządzenia

Arkusz danych

Warunki wyceny i płatności

Warunki wyceny

● EXW (Ex Works): zalecane, jeśli masz konto DHL/UPS/FedEx. Wysyłamy za pomocą Twojego konta; nie pobieramy żadnych kosztów wysyłki.

● DAP (Dostawa na miejsce): Jeśli nie masz konta kurierskiego, możemy zorganizować wysyłkę z opłaconą z góry frachtem.

● Inne warunki: skontaktuj się z nami w celu omówienia.

Warunki płatności

● PayPal: szybka i bezpieczna płatność za próbki i małe zamówienia

● T/T (przelew bankowy): standardowa metoda płatności w przypadku normalnych zleceń produkcyjnych

● Alibaba Trade Assurance: bezpieczna ochrona zamówień w przypadku transakcji online z gwarancją kupującego

● Elastyczne warunki płatności: do negocjacji w przypadku partnerów długoterminowych lub strategicznych

Czas realizacji

● Produkcja standardowa: ~10 dni roboczych

● Konfiguracje niestandardowe: 15–20 dni roboczych

● Zamówienia hurtowe: prosimy o kontakt w celu uzyskania harmonogramu produkcji

● Wysyłka międzynarodowa: ~3-5 dni roboczych (DHL/UPS/FedEx express)

● Usługa przyspieszona: dostępna na żądanie (może obowiązywać dodatkowa opłata)

Uwagi dotyczące obsługi i obsługi

Ochrona ESD

Chociaż izolatory optyczne są urządzeniami pasywnymi, w celu utrzymania wydajności i niezawodności nadal wymagana jest właściwa obsługa.

● Używaj czystych, niestrzępiących się rękawiczek, aby uniknąć zanieczyszczenia

● Pracuj na czystej, wolnej od kurzu powierzchni

● Unikaj bezpośredniego dotykania końcówek światłowodów

● Trzymaj zatyczki przeciwpyłowe na złączach, gdy nie są używane

Obsługa włókien

● Unikaj nadmiernego zginania światłowodu (minimalny promień zgięcia: 30 mm)

● Nie ciągnij ani nie skręcaj pigtaili światłowodowych

● Przed podłączeniem oczyść złącza światłowodowe alkoholem izopropylowym

● Zawsze używaj zatyczek przeciwkurzowych, gdy złącze nie jest używane

● Przed użyciem sprawdź powierzchnię końcową światłowodu pod kątem uszkodzeń

● Nie przekraczaj maksymalnego obciążenia rozciągającego

Rozważania dotyczące obsługi zasilania

● Upewnij się, że moc wejściowa nie przekracza maksymalnej wartości znamionowej

● Używaj odpowiedniego monitorowania mocy, aby uniknąć przeciążenia

● Pozwól na właściwe odprowadzanie ciepła przy dużych poziomach mocy

● Zamontuj na radiatorze, aby zapewnić ciągłą pracę z dużą mocą

Instalacja i montaż

● Zamontuj bezpiecznie izolator, korzystając z 4 otworów montażowych

● Zapewnij prawidłowe wyrównanie, aby zminimalizować dodatkowe straty

● Zapewnij wystarczającą ilość miejsca na promień gięcia włókna

● Aby zapewnić niezawodność, należy działać w określonym zakresie temperatur

● Unikaj naprężeń mechanicznych na pigtailach światłowodowych

Zapewnienie jakości i obsługa posprzedażna

Okres gwarancji

Box Optronics gwarantuje, że ten produkt będzie wolny od wad materiałowych i wykonawczych przez okres 12 miesięcy od daty zakupu. W okresie gwarancyjnym bezpłatnie naprawimy lub wymienimy wadliwe produkty według naszego uznania.

Wyłączenia gwarancyjne

Poniższe warunki nie są objęte bezpłatną gwarancją:

● Uszkodzenia spowodowane czynnikami naturalnymi (piorun, powódź itp.) lub wpływami środowiska

● Awarie spowodowane niewłaściwą obsługą lub niewłaściwym użytkowaniem przez użytkownika

● Widoczne uszkodzenia fizyczne spowodowane błędem człowieka

● Nieautoryzowane próby demontażu, modyfikacji lub naprawy

● Zmienione lub niekompletne etykiety gwarancyjne na obudowie

● Uszkodzenie lub utrata podczas transportu po wysyłce

● Uszkodzenia spowodowane przekroczeniem maksymalnej mocy znamionowej lub warunków pracy

Wsparcie posprzedażowe

● Szybki czas reakcji: w ciągu 24 godzin w dni robocze

● Zdalne rozwiązywanie problemów i pomoc techniczna w zakresie aplikacji

● Płatna usługa konserwacji dostępna po okresie gwarancyjnym

● Niestandardowe usługi doradztwa technicznego
