Cyrkulator dużej mocy 850 nm

Box Optronics dostarcza cyrkulator dużej mocy 850 nm, wysokowydajny pasywny element optyczny przeznaczony do precyzyjnej kontroli kierunku światła w systemach światłowodowych. Ten 3-portowy cyrkulator umożliwia transmisję niewzajemną, kierując sygnały optyczne z portu do portu w sposób sekwencyjny, zachowując jednocześnie doskonałą wydajność optyczną.

Charakteryzując się typową tłumiennością wtrąceniową wynoszącą zaledwie 1,0 dB, wysoką izolacją typowo 25 dB i wysoką stratą odbicia wynoszącą minimum 45 dB, ten cyrkulator jest idealny do zastosowań o dużej mocy 850 nm. Obsługuje całkowitą średnią moc do 500 mW/1 W/5 W/10 W na portach, dzięki czemu nadaje się do wymagających systemów laserów światłowodowych i wzmacniaczy.

Cyrkulator o dużej mocy 850 nm, zamknięty w kompaktowej obudowie o wymiarach 58 × 28 × 26 mm z pigtailami światłowodowymi 780 HP, zapewnia stabilność i niezawodną długoterminową wydajność.

Kluczowe funkcje

• Wysoka izolacja: typowa izolacja szczytowa 25 dB, minimalna 22 dB

• Niska tłumienność wtrąceniowa: typowo 1,0 dB, maksymalnie 1,5 dB

• Wysoka strata odbiciowa: minimum 45 dB (wejście/wyjście)

• Niskie straty zależne od polaryzacji (PDL): ≤0,15dB

• Obsługa dużej mocy: do 500 mW, 1 W, 5 W, 10 W

• Wysoka moc szczytowa: <10kW dla pracy impulsowej ns

• Wysokie tłumienie przesłuchów: minimum 45 dB

• Kompaktowa i solidna konstrukcja opakowania: 58×28×26 mm

• Pigtaile światłowodowe 780 HP do zastosowań wymagających dużej mocy

• Doskonała niezawodność i długoterminowa stabilność

• 3-portowa, jednokierunkowa transmisja światła

• Szeroki zakres temperatur pracy: +10°C do +50°C

Typowe zastosowania

• Systemy detekcji światłowodowej

• Oprzyrządowanie światłowodowe i sprzęt testowy

• Systemy lasera światłowodowego 850 nm

• Systemy obrazowania biomedycznego i OCT

• Laboratoria badawczo-rozwojowe

• Ochrona laserowa z rozproszonym sprzężeniem zwrotnym (DFB).

Specyfikacje techniczne

Specyfikacje optyczne (T=25°C)

Specyfikacje mechaniczne i środowiskowe

*Uwaga: Powyższe specyfikacje dotyczą urządzeń bez złączy. W przypadku urządzeń ze złączami moc obsługi jest ograniczona do 1 W, tłumienność wtrąceniowa jest o 0,3 dB większa, strata odbiciowa jest o 5 dB niższa, a współczynnik tłumienia jest o 2 dB niższy.

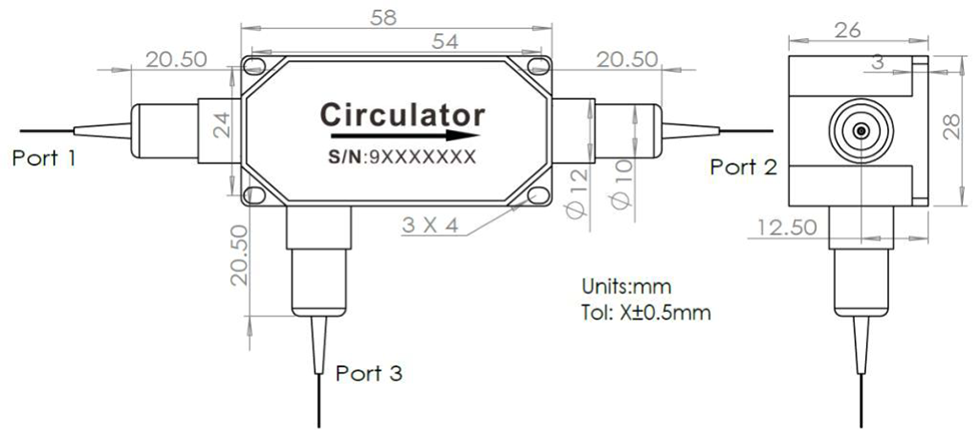

Wymiary opakowania

Cyrkulator dużej mocy 850 nm jest zapakowany w kompaktową, solidną obudowę o następujących wymiarach (jednostka: mm):

• Rozmiar opakowania: 58 × 28 × 26 mm

• Konfiguracja 3-portowa z pigtailami światłowodowymi

• 4 otwory montażowe dla bezpiecznego montażu

• Tolerancja: ±0,5 mm

Konfiguracja portu

Ten 3-portowy cyrkulator optyczny umożliwia jednokierunkowe przesyłanie sygnału optycznego w sekwencji 1 → 2 → 3 → 1:

• Port 1 → Port 2: Transmisja do przodu z niskimi stratami wtrąceniowymi

• Port 2 → Port 3: Kierowanie sygnałów rozproszonych/odbitych

• Port 3 → Port 1: Transmisja do przodu kończąca pętlę cyrkulacyjną, przy zachowaniu wysokiej izolacji w torach zwrotnych

Urządzenie wykorzystuje niewzajemną konstrukcję optyczną, aby zapewnić kierunkową propagację sygnału i skuteczną izolację między niesąsiadującymi portami, dzięki czemu idealnie nadaje się do wykrywania światłowodów, ochrony laserowej i optycznych systemów pomiarowych.

Zasada działania

Cyrkulator optyczny o dużej mocy 850 nm to pasywne, wieloportowe, niewzajemne urządzenie, które kieruje sygnały optyczne w kierunku sekwencyjnym 1 → 2 → 3 → 1, umożliwiając kierunkowe zarządzanie sygnałami w systemach światłowodowych.

Urządzenie opiera się na efekcie rotacji Faradaya w połączeniu z komponentami trasowania optycznego zależnymi od polaryzacji.

Zasada działania:

• Rotator Faradaya: wprowadza stałą, nieodwrotną rotację polaryzacji (zwykle 45°), niezależnie od kierunku propagacji

• Optyka kierująca polaryzacją: bezpośrednie sygnały optyczne w oparciu o stan polaryzacji

• Transmisja niewzajemna: zapewnia kierunkowe kierowanie sygnału z wysoką izolacją pomiędzy ścieżkami propagacji zwrotnej

Kluczowe funkcje:

• Oddziela sygnały optyczne propagujące do przodu i do tyłu

•Chroni źródła lasera przed odbiciami wstecznymi

•Umożliwia dwukierunkową pracę w systemach czujników światłowodowych i laserowych

•Obsługuje routing sygnału w architekturach pomiarowych i czujnikowych

Dlaczego warto wybrać Box Optronics?

• Ścisła kontrola jakości ze 100% testami przed wysyłką

•Konkurencyjne ceny i stabilna możliwość dostaw masowych

•Elastyczne opcje dostosowywania długości fali, mocy, światłowodu i złączy

• Wsparcie techniczne i szybka reakcja 7×24 godziny

•Przykładowe testy dostępne do oceny

•Wysyłka globalna z dostawą ekspresową DHL, UPS i FedEx

Informacje o zamawianiu

Nomenklatura modeli

HPCIR - XXX - X - X - X - X - XX - XX

Przykład: HPCIR - 850 - 1 - 1 - 1 - 0 - 10 - FA

Cyrkulator dużej mocy 850 nm, włókno 780 HP, luźna tuba 900 μm, długość włókna 1 m, obudowa 58 x 28 x 26 mm, moc obsługi 10 W, złącze FC/APC

Dostępne opcje dostosowywania

• Długość fali środkowej: 830 nm, 850 nm, inne długości fal dostępne na życzenie

• Moc znamionowa: 500 mW, 1 W, 5 W, 10 W, wyższa moc dostępna dla niestandardowych projektów

•Typ włókna: 780-HP, inne włókna specjalistyczne

•Długość włókna: 0,5 m, 0,8 m, 1 m, 1,5 m, 2 m (dostępne długości niestandardowe)

•Typ pigtaila: włókno gołe 250 μm, luźna tuba 900 μm, luźna tuba 3,0 mm

•Typ złącza: FC/UPC, FC/APC, SC/APC, LC/APC lub złącza niestandardowe

•Rozmiar opakowania: standardowe wymiary 58x28x26mm lub niestandardowe wymiary opakowania

• Konfiguracje 4-portowych pomp cyrkulacyjnych dostępne na żądanie

W przypadku wymagań niestandardowych prosimy o kontakt z naszym zespołem sprzedaży.

Arkusz danych i raport z testów

Każdy cyrkulator dużej mocy 850 nm jest dostarczany z kompleksowym raportem z testów dokumentującym zmierzone parametry wydajności. Plik PDF z arkuszem danych zawiera szczegółowe specyfikacje i krzywe wydajności.

•Indywidualny raport z testów dołączony do każdego urządzenia

Arkusz danych

Warunki wyceny i płatności

Warunki wyceny

•EXW (Ex Works): Zalecane, jeśli masz konto DHL/UPS/FedEx. Wysyłamy za pomocą Twojego konta; nie pobieramy żadnych kosztów wysyłki.

• DAP (Dostarczone na miejsce): Jeśli nie masz konta kurierskiego, możemy zorganizować wysyłkę z opłaconą z góry frachtem.

•Inne warunki: Prosimy o kontakt w celu omówienia.

Warunki płatności

•PayPal: Szybka i bezpieczna płatność za próbki i małe zamówienia

•T/T (przelew bankowy): Standardowa metoda płatności dla normalnych zleceń produkcyjnych

•Alibaba Trade Assurance: Bezpieczna ochrona zamówień w transakcjach internetowych z gwarancją kupującego

•Elastyczne warunki płatności: do negocjacji w przypadku partnerów długoterminowych lub strategicznych

Czas realizacji

• Produkcja standardowa: ~10-15 dni roboczych

• Konfiguracje niestandardowe: 15-20 dni roboczych

•Zamówienia ilościowe: Prosimy o kontakt w celu uzyskania harmonogramu produkcji

• Wysyłka międzynarodowa: ~3-5 dni roboczych (DHL/UPS/FedEx express)

•Przyspieszona usługa: dostępna na żądanie

Uwagi dotyczące obsługi i obsługi

Ochrona ESD

Chociaż cyrkulatory optyczne są urządzeniami pasywnymi, do utrzymania wydajności i niezawodności wymagana jest właściwa obsługa.

•Pracuj na czystej, wolnej od kurzu powierzchni

•Unikaj bezpośredniego dotykania końcówek włókien

•Kiedy nie są używane, należy nosić osłony przeciwpyłowe na złączach

• Podczas obsługi i instalacji należy stosować odpowiednią ochronę ESD

Obsługa włókien

•Unikaj nadmiernego zginania włókna

•Nie ciągnij ani nie skręcaj pigtaili światłowodowych

•Przed podłączeniem oczyść złącza światłowodowe

•Zawsze zakładaj osłony przeciwpyłowe, gdy złącze nie jest używane

•Przed użyciem sprawdź powierzchnię końcową włókna pod kątem uszkodzeń

Rozważania dotyczące obsługi zasilania

•Upewnij się, że całkowita moc wejściowa nie przekracza wartości maksymalnej

•Używaj odpowiedniego monitorowania mocy, aby uniknąć przeciążenia

• Umożliwiają prawidłowe odprowadzanie ciepła przy dużych poziomach mocy

•Zamontuj na radiatorze, aby zapewnić ciągłą pracę z dużą mocą

•Uwaga: urządzenia wyposażone w złącze mają zmniejszoną moc (maks. 1 W)

•Unikaj nagłych skoków mocy, które mogą przekroczyć wartości znamionowe mocy szczytowej

Instalacja i montaż

•Zamontuj pompę obiegową bezpiecznie, korzystając z 4 otworów montażowych

•Zapewnij właściwe ustawienie, aby zminimalizować dodatkowe straty

• Należy pozostawić wystarczającą przestrzeń dla promienia gięcia włókna

• Aby zapewnić niezawodność, należy pracować w określonym zakresie temperatur (od +10°C do +50°C)

•Unikaj naprężeń mechanicznych na pigtailach światłowodowych

•Zapewnij właściwą orientację portu, aby zapewnić prawidłowe trasowanie sygnału
