Przegląd produktów — miernik mocy optycznej

Miernik mocy optycznej firmy Box Optronics to wysokowydajny optoelektroniczny przyrząd pomiarowy zaprojektowany z myślą o precyzyjnym wykrywaniu i analizie mocy optycznej. Zbudowane w oparciu o wysokiej jakości fotodiody krzemowe (Si) i arsenku indu galu (InGaAs), nasze mierniki mocy zapewniają dokładne i niezawodne pomiary w zakresach widma ultrafioletowego, widzialnego, bliskiej podczerwieni i średniej podczerwieni.

Seria obejmuje zarówno stacjonarne modele wielokanałowe (PM-MC-4-B5) do testów laboratoryjnych i produkcyjnych, jak i kompaktowe, ręczne modele jednokanałowe (PM-SC-1-HD) do testów w terenie i kalibracji na miejscu. Wszystkie urządzenia są wyposażone w intuicyjny interfejs z ekranem dotykowym, analizę statystyczną w czasie rzeczywistym (prąd, min., maks., średnia, wartość międzyszczytowa, odchylenie standardowe) oraz złącze USB do gromadzenia i analizy danych na komputerze PC. Dzięki wymiennym głowicom detektorów obsługującym różne pasma długości fal i zakresy mocy, opcjonalnym integrującym konstrukcję kul w celu równomiernego zbierania wiązki oraz elastycznym akcesoriom do sprzęgania włókien (adapter światłowodowy i adapter światłowodowy FC), nasze mierniki mocy optycznej można skonfigurować tak, aby spełniały określone wymagania.

Kluczowe funkcje — miernik mocy optycznej

● Wysoka rozdzielczość pomiaru: 0,001 dB dla precyzyjnych odczytów mocy

● Szeroki zakres mocy: 1nW~10mW lub 10uW~10W

● Szeroki zakres długości fal: 400~1100nm (Si), 900~1650nm (InGaAs), 1100~2200nm (InGaAs)

● Wiele obudów: dostępne konfiguracje stołowe (4-kanałowe) i przenośne (1-kanałowe).

● Wbudowana analiza statystyczna mocy: wartość bieżąca, minimalna, maksymalna, średnia, międzyszczytowa, odchylenie standardowe

● Konfigurowalny interwał próbkowania danych: 0,1 s do 1 s

● Intuicyjny interfejs użytkownika z ekranem dotykowym i wyświetlaniem w czasie rzeczywistym

● Łączność USB z oprogramowaniem hosta do rejestrowania danych i analizy graficznej

● Analogowe wyjście napięciowe (0~2,5V) poprzez BNC/SMA

● Kompatybilny z akcesoriami do adapterów światłowodowych (BFA) i adapterów światłowodowych FC (FCA).

● Kompaktowa, wytrzymała konstrukcja odpowiednia zarówno do środowisk laboratoryjnych, jak i przemysłowych

● Niepewność pomiaru: ±5%

Typowe zastosowania – miernik mocy optycznej

● Testowanie i charakterystyka komponentów optycznych (diody laserowe, światłowody, wzmacniacze, izolatory)

● Weryfikacja mocy wyjściowej lasera i monitorowanie stabilności

● Ustawianie i pomiar strat systemu światłowodowego

● Laboratoria badawczo-rozwojowe w zakresie fotoniki i optoelektroniki

● Kontrola jakości i testowanie przemysłowych linii produkcyjnych laserów

● Kalibracja i walidacja czujnika optycznego

● Testowanie komponentów telekomunikacyjnych (CWDM, DWDM, transceivery)

● Edukacyjne i uniwersyteckie laboratoria optyczne

● Serwis w terenie i kalibracja sprzętu na miejscu

Dane techniczne – Miernik mocy optycznej

Dane techniczne detektora (T=25°C)

Specyfikacje jednostki głównej

Dane techniczne akcesoriów

Szczegóły produktu — Miernik mocy optycznej

Co to jest miernik mocy optycznej?

Miernik mocy optycznej to precyzyjny przyrząd optoelektroniczny przeznaczony do pomiaru mocy sygnałów optycznych, zwykle pochodzących z laserów, diod elektroluminescencyjnych (LED) lub światłowodowych systemów transmisji.

Składa się z dwóch głównych elementów: skalibrowanej głowicy czujnika fotodiody, która przekształca przychodzącą moc optyczną na prąd elektryczny, oraz wyświetlacza/jednostki przetwarzającej, która wzmacnia, przetwarza na postać cyfrową i wyświetla zmierzoną wartość mocy w jednostkach takich jak waty (W), miliwaty (mW) lub decybele w stosunku do 1 mW (dBm).

Mierniki mocy optycznej są podstawowymi narzędziami w badaniach fotoniki, komunikacji światłowodowej, produkcji laserów i kontroli jakości. Służą do charakteryzowania mocy wyjściowej lasera, pomiaru strat wtrąceniowych światłowodu, pomiaru mocy wyjściowej i wzmocnienia wzmacniacza optycznego oraz weryfikacji budżetu mocy na poziomie systemu.

Wybór materiału detektora (krzem dla światła widzialnego/NIR, InGaAs dla NIR/SWIR) określa zakres długości fal i czułość instrumentu.

Przegląd serii produktów

Box Optronics oferuje modułową platformę mierników mocy optycznej z wymiennymi głowicami detektorów i dwiema opcjami jednostki głównej, umożliwiając klientom skonfigurowanie systemu zoptymalizowanego pod kątem ich specyficznych wymagań pomiarowych:

Głowice detektorów

• PMS-4011-2040: Detektor fotodiodowy krzemowy ze sferą integrującą, pokrywający zakres 400~1100nm w zakresie mocy -20~+40dBm (10μW~10W). Idealny do pomiarów mocy lasera w zakresie widzialnym i bliskiej podczerwieni.

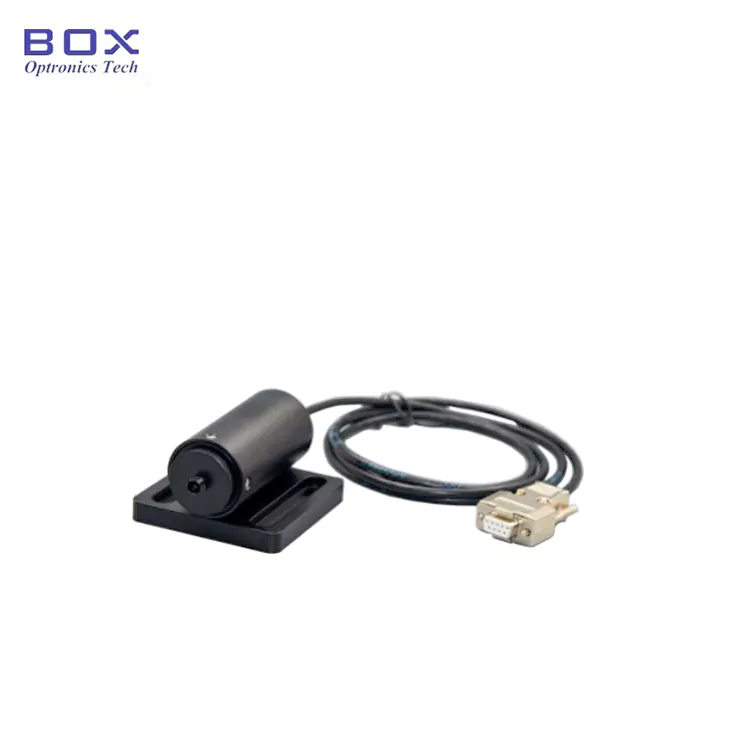

• PMS-9016-6010: Detektor fotodiodowy InGaAs (bez kuli integrującej), pokrywający zakres 900~1650nm z rozszerzonym zakresem małej mocy -60~+10dBm (1nW~10mW). Zoptymalizowany do pomiarów w paśmie telekomunikacyjnym o wysokiej czułości.

• PMS-9016-2043: Detektor fotodiodowy InGaAs ze sferą integrującą, pokrywający zakres 900~1650nm w szerokim zakresie mocy -20~+43dBm (10μW~20W). Nadaje się do ogólnego testowania telekomunikacji i transmisji danych.

• PMS-1122-2040: Detektor fotodiodowy InGaAs o rozszerzonej długości fali ze sferą integrującą, pokrywający zakres 1100~2200nm w zakresie mocy -20~+40dBm (10μW~10W). Zaprojektowany do zastosowań w podczerwieni krótkofalowej (SWIR).

Jednostki gospodarza

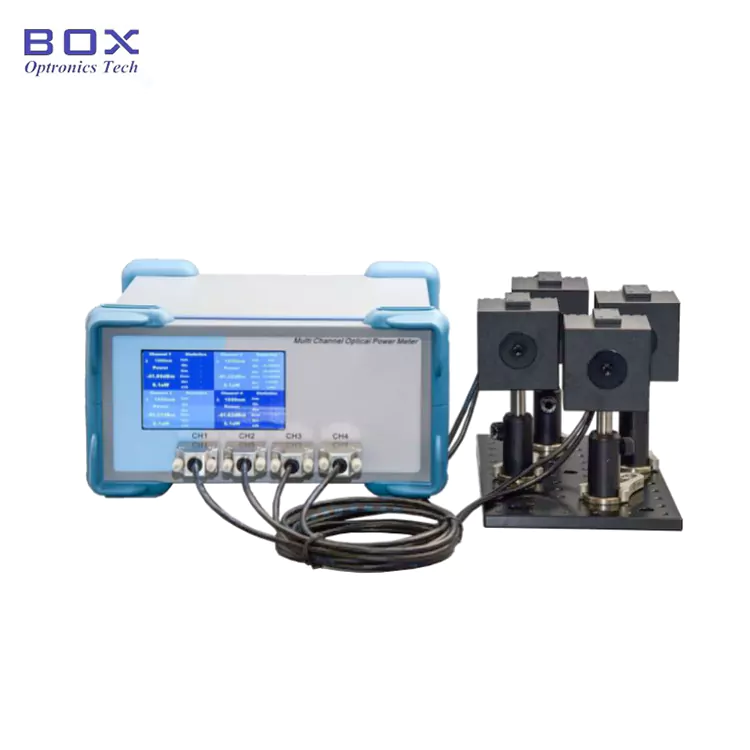

• PM-MC-4-B5 (nastołowy wielokanałowy): Czterokanałowy moduł nablatowy z dużym wyświetlaczem dotykowym, umożliwiający jednoczesny pomiar do czterech kanałów detektorów. Idealny do konfiguracji laboratoryjnych, stanowisk do testowania produkcji i zastosowań wymagających monitorowania wielopunktowego.

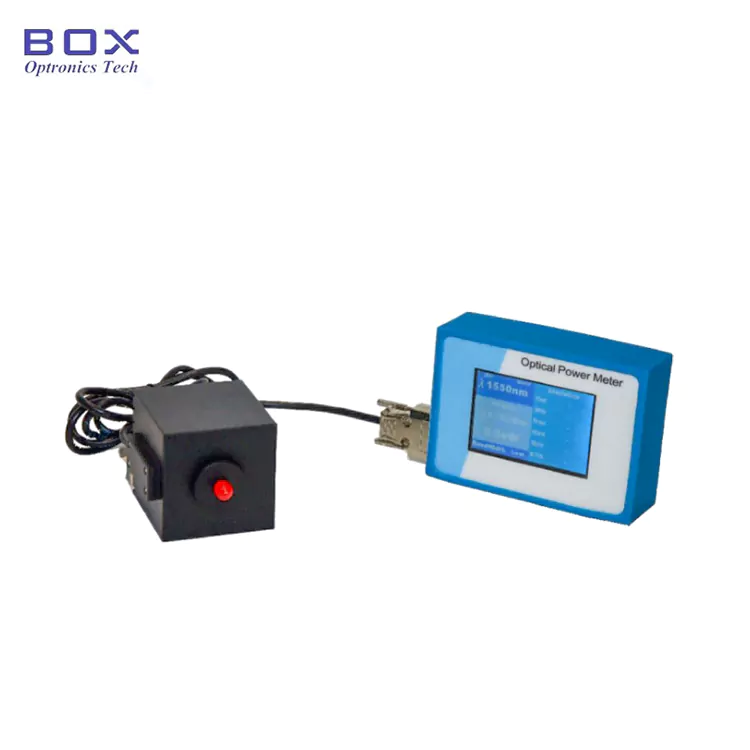

• PM-SC-1-HD (ręczny jednokanałowy): Kompaktowe jednokanałowe urządzenie ręczne z interfejsem dotykowym, zaprojektowane z myślą o przenośności i użytku w terenie. Idealny do kalibracji na miejscu, usług terenowych i testów mobilnych.

Informacje dotyczące zamawiania — miernik mocy optycznej

Nomenklatura modeli

Konwencja nazewnictwa jednostek hosta

PM - XX - X - XX

Przykład: PM-MC-4-B5

Konwencja nazewnictwa detektorów

PMS - XXXX - XXXX - XX

Przykład: PMS-9016-2040-FC

Arkusz danych i oprogramowanie – miernik mocy optycznej

Arkusz danych

· Zdalne sterowanie przez interfejs USB. Link do pobrania oprogramowania komputerowego dołączony do zakupu.

Warunki wyceny i płatności

Warunki wyceny

· EXW

· DAP

· FOB

· Inne warunki: Skontaktuj się z nami w celu omówienia.

Warunki płatności

· PayPal: Szybka i bezpieczna płatność za próbki i małe zamówienia

· T/T (przelew bankowy): Standardowa metoda płatności w przypadku normalnych zleceń produkcyjnych

· Alibaba Trade Assurance: Bezpieczna ochrona zamówień w przypadku transakcji online z gwarancją kupującego

· Karta kredytowa: dostępna za pośrednictwem platform PayPal i Alibaba

· Elastyczne warunki płatności: do negocjacji

Czas realizacji

· Jednostki standardowe (modele dostępne w magazynie): 3 ~ 5 dni roboczych

· Produkcja standardowa: 10 ~ 15 dni roboczych

· Zamówienia hurtowe: prosimy o kontakt w celu uzyskania harmonogramu produkcji

· Wysyłka międzynarodowa: ~5 dni roboczych (DHL/UPS/FedEx express)

· Przyspieszona usługa: dostępna na żądanie

Uwagi dotyczące obsługi i obsługi – miernik mocy optycznej

Środki ostrożności

· Nigdy nie patrz bezpośrednio w aktywną wiązkę lasera lub optyczny port wyjściowy

· Zawsze przestrzegaj odpowiednich protokołów bezpieczeństwa laserowego i noś odpowiednie okulary ochronne przed laserem

· Nie przekraczaj maksymalnej mocy znamionowej używanego modelu czujki

· Odłącz zasilanie przed czyszczeniem lub serwisowaniem urządzenia

· Używaj wyłącznie określonego zasilacza, aby uniknąć uszkodzenia instrumentu

Pielęgnacja i konserwacja detektora

· Utrzymuj otwór detektora w czystości i wolny od kurzu, oleju i zanieczyszczeń

· Do czyszczenia powierzchni detektora używaj czystych, niestrzępiących się chusteczek i odpowiedniego roztworu do czyszczenia elementów optycznych

· Zawsze zakładaj nakładki ochronne na detektor, gdy nie jest używany

· Unikaj dotykania powierzchni aktywnego detektora palcami lub narzędziami

· Przed włożeniem oczyść złącza światłowodowe, używając odpowiednich narzędzi czyszczących

· Unikaj upuszczania i narażania detektora na wstrząsy mechaniczne

· Kiedy nie jest używany, przechowywać go w czystym i suchym miejscu

· Zalecana jest okresowa ponowna kalibracja raz w roku

Zapewnienie jakości

Box Optronics angażuje się w dostarczanie wysokiej jakości optycznych przyrządów do testów i pomiarów o niezawodnym i stałym działaniu. Wszystkie nasze mierniki mocy optycznej przechodzą przed wysyłką rygorystyczne procedury testowania, kalibracji i kontroli jakości.

Gwarancja

· 12-miesięczna ograniczona gwarancja od daty dostawy

· Gwarancja obejmuje wady materiałowe i wykonawcze

· Bezpłatna naprawa lub wymiana wadliwych jednostek w ramach gwarancji

· Gwarancja nie obejmuje uszkodzeń powstałych w wyniku niewłaściwego użycia, nieprawidłowej obsługi, nieautoryzowanych modyfikacji lub normalnego zużycia części eksploatacyjnych
