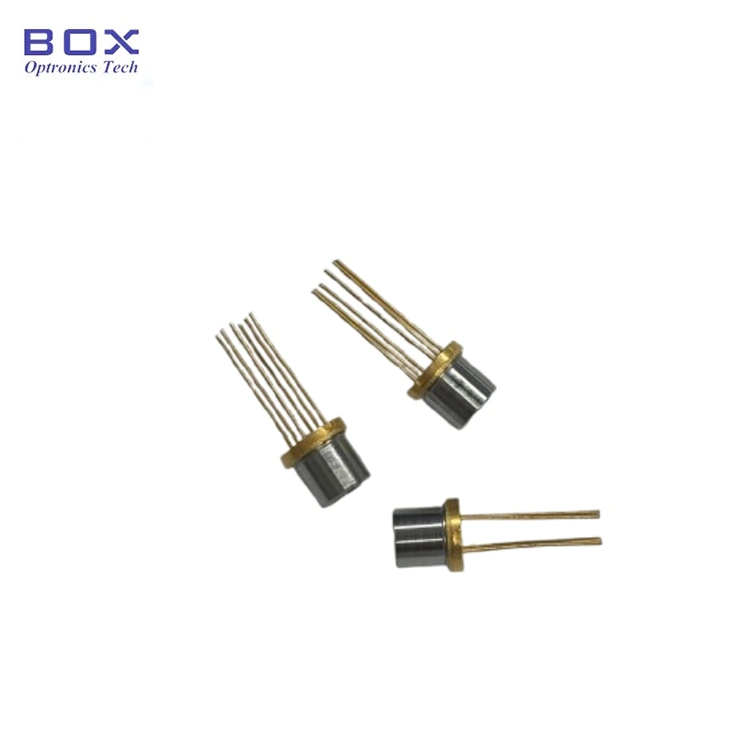

Dioda laserowa DFB TO-CAN o długości fali 1392 nm

Przegląd produktu -1392nm dioda laserowa DFB TO-CAN

Dioda laserowa DFB TO-CAN o długości fali 1392 nm (model: BLD-D1392.5TO60-AL) firmy Box Optronics ma środkową długość fali 1392,5 nm (1391,5–1393,5 nm) i moc wyjściową optyczną 5 mW przez soczewkę asferyczną o ogniskowej 7,5 mm. Zaprojektowana do sprzęgania optycznego w wolnej przestrzeni, ta dioda laserowa DFB o długości fali 1392 nm nadaje się do łączenia ogniw gazowych, analizy gazu i integracji systemów wykrywania optycznego.

Zintegrowany TEC i termistor wspomagają kontrolę temperatury w celu stabilizacji długości fali. Hermetyczna metalowa obudowa TO60 z konfiguracją 6-pinową zapewnia kompaktową i solidną obudowę dla analizatorów gazów i przemysłowych przyrządów optycznych.

Kluczowe cechy -1392nm Dioda laserowa DFB TO-CAN

· Środkowa długość fali: 1392,5 nm (zakres 1391,5–1393,5 nm), +/- 1 nm wysoka dokładność długości fali

· Wysoka optyczna moc wyjściowa: minimum 5 mW

· Niski próg prądu

· Zintegrowana chłodnica termoelektryczna (TEC), termistor

· Kompaktowa, hermetyczna obudowa TO60 z wyjściem soczewki asferycznej

Typowe zastosowania – dioda laserowa DFB TO-CAN o długości 1392 nm

· Wykrywanie pary wodnej (H₂O) przy użyciu TDLAS

· Spektroskopia w komorze gazowej w wolnej przestrzeni

· Źródła laserowe DFB 1392nm do analizatorów gazów

· Monitorowanie wilgotności w procesie przemysłowym

· Przyrządy do optycznego wykrywania gazów i spektroskopii

· Badania fotoniki i systemy analizy gazów OEM

Specyfikacja produktu -1392nm dioda laserowa DFB TO-CAN

Absolutne maksymalne oceny

Charakterystyka elektrooptyczna (T = 25°C)

Charakterystyka TEC

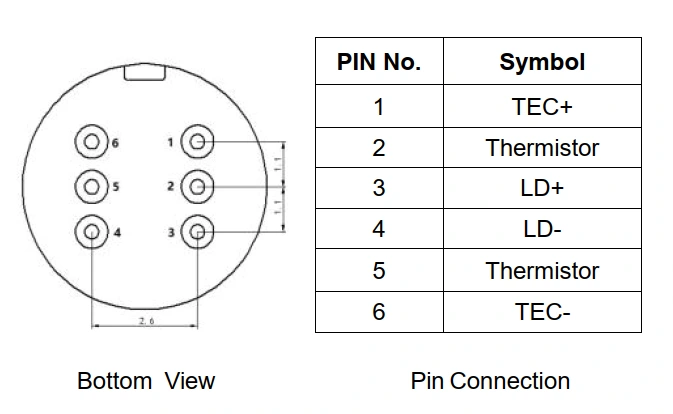

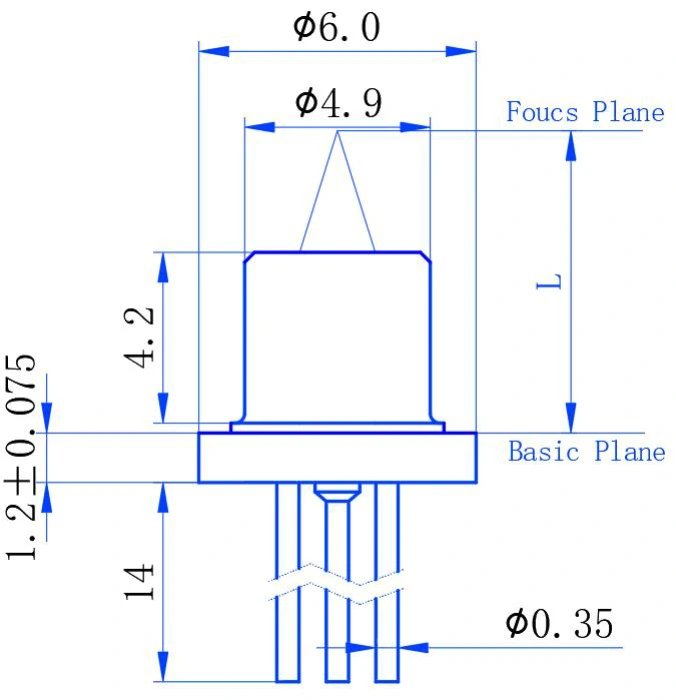

Definicja pakietu i pinu

Informacje dotyczące zamawiania -1392nm Dioda laserowa DFB TO-CAN

Nomenklatura modeli

BLD - D XXXX DO XX - X

Przykład: BLD-D1392.5TO60-AL

Arkusz danych -1392nm Dioda laserowa DFB TO-CAN

Arkusz danych

Często zadawane pytania (FAQ)

P: Jaki gaz można wykryć za pomocą lasera DFB 1392 nm?

Odp.: Długość fali 1392 nm jest powszechnie stosowana w spektroskopii absorpcyjnej pary wodnej (H₂O) i może być stosowana do wykrywania wilgoci i pary wodnej w oparciu o technologię TDLAS. Konkretną linię absorpcyjną i warunki pracy należy ocenić na podstawie stężenia gazu, długości ścieżki optycznej i projektu systemu. Box Optronics oferuje również diody laserowe DFB o innych długościach fal, spełniające różne wymagania w zakresie wykrywania gazu.

P: Jaka jest różnica między laserem DFB TO60 a laserem DFB z pakietem motylkowym?

Odp.: Główne różnice to format opakowania, interfejs optyczny i koszt.

Wersja TO60 zawiera kompaktową, hermetyczną obudowę metalową ze zintegrowanym TEC, termistorem i soczewką asferyczną do sprzężenia optycznego w wolnej przestrzeni.

Lasery Butterfly DFB są zazwyczaj dostępne z wyjściem z pigtailem światłowodowym i mogą integrować dodatkowe funkcje, takie jak izolator optyczny i fotodioda monitorująca, w zależności od konfiguracji.

Dzięki prostszej obudowie i wyjściu optycznemu o wolnej przestrzeni, wersja TO60 stanowi bardziej opłacalną opcję do wykrywania gazu i innych zastosowań, w których nie jest wymagane połączenie światłowodowe i dodatkowe zintegrowane funkcje. Wybór zależy od wymaganej metody sprzęgania optycznego, rozmiaru opakowania i architektury systemu.

P: W jaki sposób zintegrowany TEC poprawia skuteczność wykrywania gazów?

Odp.: Zintegrowany termistor TEC i 10 kΩ zapewniają kontrolę temperatury lasera DFB, pomagając utrzymać stabilne warunki pracy i zmniejszyć dryft długości fali spowodowany zmianami temperatury. Kontrola temperatury jest ważna w systemach TDLAS, ponieważ długość fali lasera musi być dostosowana do docelowej właściwości absorpcyjnej. Specyfikacje TEC należy rozpatrywać łącznie z zakresem temperatur roboczych lasera i wymaganiami całego systemu wykrywania gazu.

Powiązane produkty

· 1392nm 10mW dioda laserowa motylkowa DFB

· 760nm 10mW dioda laserowa motylkowa DFB

· 1512nm 10mW DFB 14-PIN Laser motylkowy

· Dioda laserowa DFB 1574 nm do wykrywania CO2

· Fotodioda PIN o powierzchni aktywnej 1 mm InGaAs

Uwagi dotyczące obsługi i obsługi

· Diody laserowe są urządzeniami wrażliwymi na wyładowania elektrostatyczne (ESD). Podczas obsługi należy zawsze przestrzegać odpowiednich procedur ochrony ESD.

· Z modułami należy postępować w taki sam sposób, jak ze zwykłymi urządzeniami półprzewodnikowymi, aby zapobiec uszkodzeniom elektrostatycznym. W celu bezpiecznego przechowywania i przenoszenia moduły należy opakować w materiał odporny na ESD.

· Aby zamontować moduły na płytce PCB, stół warsztatowy, lutownica i ciało ludzkie powinny być uziemione.

· Nieużywane urządzenia przechowuj w zalecanej temperaturze przechowywania (-40°C do +85°C) w opakowaniach zabezpieczonych przed ESD.

· Nie przekraczaj bezwzględnych maksymalnych wartości znamionowych określonych w arkuszu danych, w tym maksymalnego prądu przewodzenia 100 mA i maksymalnego napięcia przewodzenia 2 V.

· Zawsze używaj sterownika diody laserowej z ograniczeniem prądu i zabezpieczeniem przed przepięciem.

· Włącz stabilizację temperatury TEC przed zastosowaniem prądu napędu lasera, aby uzyskać optymalną wydajność i stabilność długości fali.

· Unikaj dotykania powierzchni soczewki asferycznej gołymi palcami, aby zapobiec zanieczyszczeniu. Jeśli konieczne jest czyszczenie, użyj alkoholu izopropylowego (IPA) i niestrzępiącego się wacika.

· Temperatura rozpływu lutu: maksymalnie 260°C przez 10 sekund. Unikaj nadmiernego czasu i temperatury lutowania.
