Przestrajalny moduł laserowy w paśmie C

Przegląd produktów — przestrajalny moduł laserowy w paśmie C

Przestrajalny moduł laserowy w paśmie C (seria ATLS4 / HTLS4) firmy Box Optronics to kompaktowy, zintegrowany przestrajalny moduł laserowy obejmujący pełny zakres długości fal w paśmie C i wyjście ze sprzężeniem światłowodowym.

Model ATLS4 jest zoptymalizowany pod kątem precyzyjnego dostrajania długości fali, zapewniając typowy rozmiar kroku długości fali wynoszący 10 pm, czas przełączania długości fali ≤100 µs i wydajność wąskiej szerokości linii poniżej 5 MHz. Jest idealny do zastosowań wymagających dużej dokładności widmowej, w tym do przesłuchań FBG, charakteryzacji wąskopasmowych filtrów optycznych, testowania komponentów DWDM i precyzyjnych pomiarów fotonicznych.

Model HTLS4 jest przeznaczony do zastosowań związanych z szybkim skanowaniem długości fali, charakteryzuje się szybką reakcją dostrajania długości fali do 1 µs, możliwością szybkiego skanowania przekraczającą 1000 nm/s i szerokością linii około 1 MHz. Jest zoptymalizowany do dynamicznego wykrywania FBG, wysokoprzepustowego testowania komponentów optycznych i szybkich aplikacji do akwizycji widma.

Obydwa modele mają ten sam pakiet mechaniczny, interfejs elektryczny i konfigurację wyjścia światłowodowego, co pozwala projektantom systemów wybrać odpowiednią klasę wydajności w oparciu o wymagania aplikacji, bez zmiany projektu integracji mechanicznej lub elektrycznej.

Kluczowe funkcje — przestrajalny moduł laserowy w paśmie C

• Szeroki zakres strojenia długości fali w paśmie C: 1525–1568 nm (ATLS4) / 1525–1569 nm (HTLS4)

• Wysoka dokładność długości fali: bezwzględna ± 22:00, stabilność ± 14:00, powtarzalność < 15:00

• Szybka prędkość strojenia: ≤100µs (ATLS4) / ≤1µs (HTLS4) na krok

• Wysoka prędkość skanowania: >40nm/s w kroku o 22:00 (ATLS4) / >1000nm/s w kroku o 20:00 (HTLS4)

• Drobny krok długości fali: typowo 22:00 (ATLS4) / typowo 20:00 (HTLS4)

• Wysoka moc wyjściowa: >10dBm(10mW) w pełnym zakresie strojenia

• Doskonała stabilność mocy: ±0,05 dBm

• Dobra płaskość mocy: ≤±0,3dB

• Wysoki współczynnik tłumienia trybu bocznego: >35dB (ATLS4) / >40dB (HTLS4)

• Hałas o niskim względnym natężeniu: <-135 dB/Hz

• Wąska szerokość linii: typowo <5 MHz (ATLS4) / ~1 MHz (HTLS4), statyczna

• Standardowe wyjście złącza światłowodowego FC/APC

• Kompaktowy moduł o wymiarach: 134 x 104 x 21 mm

• Zasilanie 5 V DC, typowy pobór mocy < 5 W

• Szeroki zakres temperatur pracy: -20°C do +65°C

Typowe zastosowania — moduł lasera przestrajalnego w paśmie C

• Systemy demodulacji i odpytywania z siatką Bragga (FBG).

• Testowanie i charakterystyka pasywnych urządzeń optycznych (tłumienie wtrąceniowe, tłumienie odbiciowe, odpowiedź filtra)

• Testowanie komponentów DWDM i multiplekserów z podziałem długości fali

• Światłowodowe systemy czujnikowe do pomiaru temperatury, odkształcenia i wibracji

• Monitorowanie stanu konstrukcji mostów, tuneli, rurociągów i łopat turbin wiatrowych

• Przestrajalne źródła laserowe do pomiaru i analizy widma optycznego

• Badania i rozwój w laboratoriach fotoniki i komunikacji optycznej

• Integracja OEM z optycznym sprzętem do testów i pomiarów

Dane techniczne produktu — Moduł lasera przestrajalnego w paśmie C

Specyfikacje optyczne i długości fali

Specyfikacje mechaniczne i elektryczne

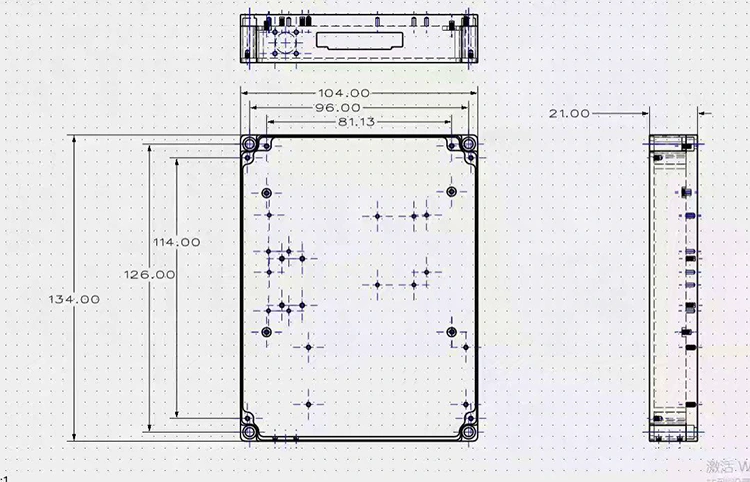

Wymiary opakowania — przestrajalny moduł laserowy w paśmie C

Wymiary modułu: 134 mm (dł.) × 104 mm (szer.) × 21 mm (wys.)

Informacje dotyczące zamawiania — przestrajalny moduł laserowy w paśmie C

Nomenklatura modeli

Pasmo XTLS4-C

Przykłady: pasmo ATLS4-C, pasmo HTLS4-C

Często zadawane pytania (FAQ) – Przestrajalny moduł laserowy w paśmie C

P: Jaka jest różnica między modelami ATLS4 i HTLS4?

Odp.: ATLS4 i HTLS4 mają ten sam pakiet mechaniczny, interfejs elektryczny i wyjście światłowodowe, ale różnią się szybkością strojenia, wielkością kroku i wydajnością szerokości linii.

Wersja standardowa ATLS4 zapewnia krok długości fali wynoszący 10 pm, czas jednokrokowego przełączania długości fali ≤100 µs, prędkość skanowania > 40 nm/s (krok 10 pm) i wąską szerokość linii <5 MHz, dzięki czemu idealnie nadaje się do pomiarów widmowych o wysokiej rozdzielczości i precyzyjnej charakteryzacji optycznej.

Wersja HTLS4 wysokoszybka zapewnia jednoetapowy czas przełączania długości fali ≤1 µs i prędkość skanowania > 1000 nm/s przy rozdzielczości kroku długości fali 20 µm, co czyni ją idealną do szybkiego sprawdzania FBG, dynamicznego wykrywania włókien i wysokoprzepustowego testowania komponentów optycznych.

Wybierz model w oparciu o wymagania aplikacji dotyczące szybkości skanowania, rozdzielczości fali i stosunku sygnału do szumu.

P: Czy to przestrajalne źródło lasera można wykorzystać w systemach przesłuchań FBG?

O: Tak. Przestrajalne moduły laserowe ATLS4 i HTLS4 są szeroko odpowiednie w systemach przesłuchań FBG. Ich precyzyjna zdolność dostrajania długości fali, wysoka rozdzielczość długości fali i stabilne wyjście optyczne umożliwiają dokładne śledzenie przesunięć długości fali FBG spowodowanych zmianami temperatury, naprężeń i wibracji. ATLS4 jest zoptymalizowany pod kątem analizy widmowej o wysokiej rozdzielczości, podczas gdy HTLS4 zapewnia możliwość szybkiego skanowania w celu dynamicznego wykrywania FBG i pomiarów o wysokiej przepustowości.

P: Jaka jest moc wyjściowa i płaskość mocy?

Odp.: Obydwa modele zapewniają moc wyjściową >10dBm w pełnym zakresie strojenia, ze stabilnością mocy ±0,05dBm i płaskością mocy ≤±0,3dB. Zintegrowana pętla sterowania mocą utrzymuje stałą moc wyjściową w miarę dostrajania długości fali, redukując błędy pomiaru spowodowane zmianami mocy.

P: Jaka jest minimalna ilość zamówienia (MOQ)?

Odp.: MOQ wynosi 1 jednostka. Obsługujemy elastyczne ilości zamówień, od pojedynczych jednostek do badań i rozwoju oraz prototypowania po produkcję seryjną w celu integracji OEM. Skontaktuj się z naszym zespołem sprzedaży, aby uzyskać szczegółowe ceny za wymaganą ilość.

Arkusz danych — moduł lasera przestrajalnego w paśmie C

Przestrajalny moduł laserowy ATLS4-C w paśmie C

Przestrajalny moduł laserowy HTLS4-C w paśmie C

Moduł laserowy przestrajalny w paśmie C z czasem realizacji

• Produkcja standardowa: 1–2 tygodnie

• Zamówienia hurtowe: skontaktuj się z nami, aby uzyskać harmonogram produkcji

• Zamówienia niestandardowe: 3 ~ 4 tygodnie

• Wysyłka międzynarodowa: ~5 dni roboczych (DHL/UPS/FedEx Express)

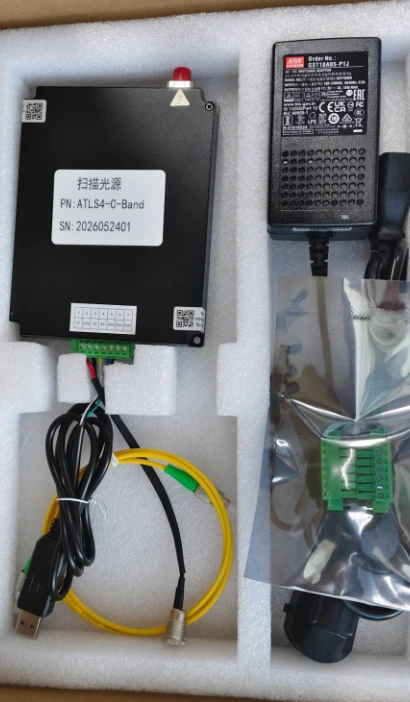

Zdjęcie rzeczywistego produktu — przestrajalnego modułu laserowego w paśmie C
