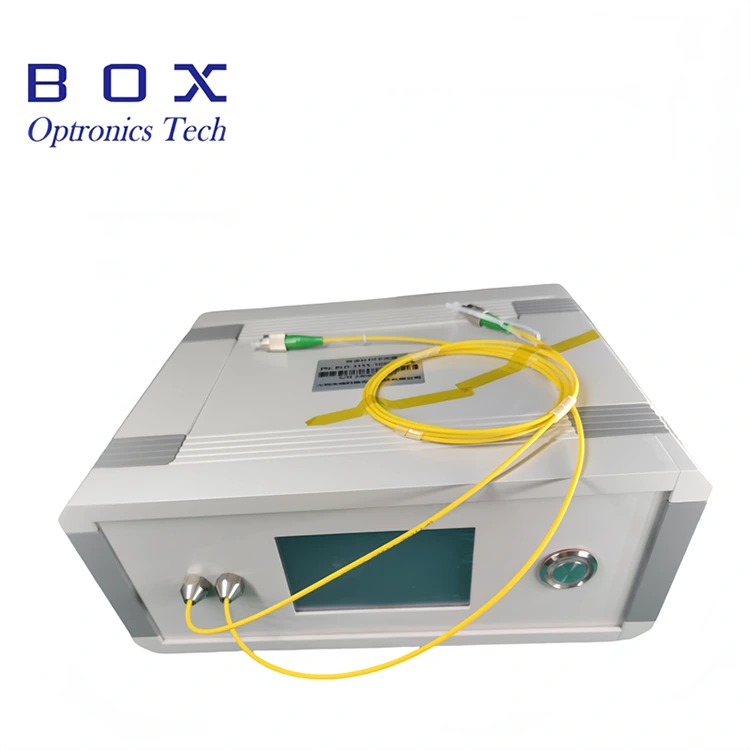

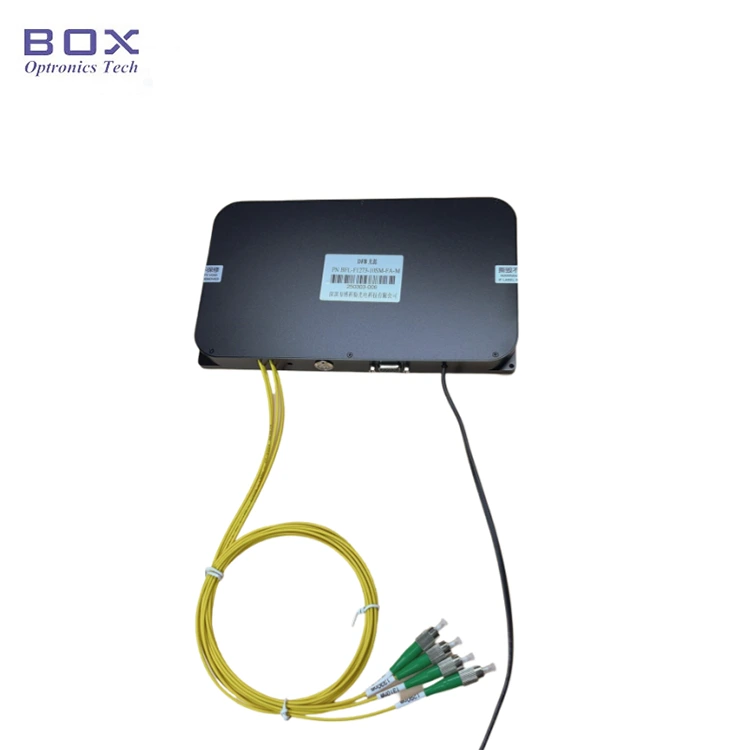

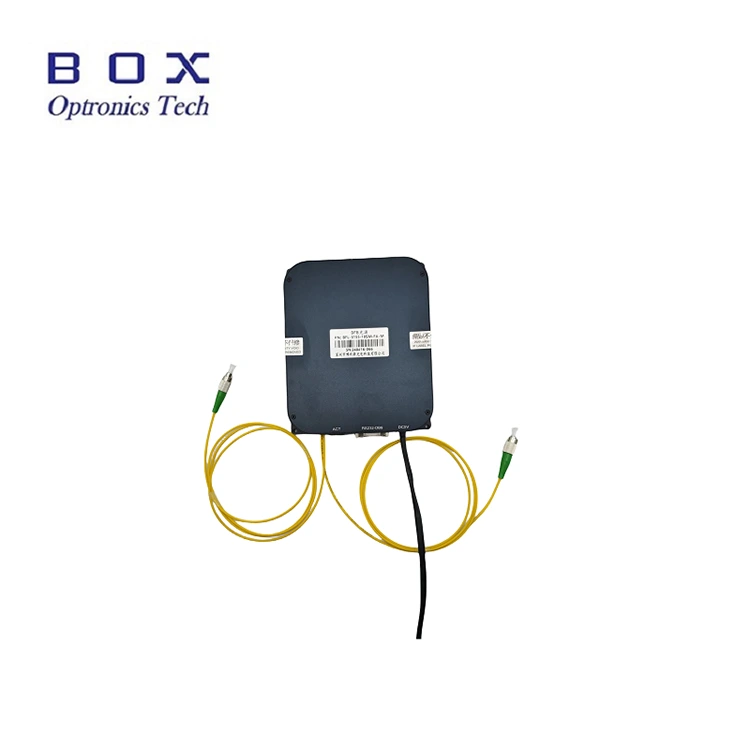

Jest to wielokanałowe źródło laserowe DFB charakteryzujące się dowolnie konfigurowalną długością fali i pracą w trybie fali ciągłej (CW). Dostępne opcje długości fal obejmują CWDM (1270 ~ 1650 nm), kanały DWDM ITU 18 ~ 64, długości fal LAN-WDM, a także określone długości fal, takie jak 1030 nm i 1064 nm. Produkt dostępny jest w dwóch konfiguracjach: jako samodzielna jednostka biurkowa lub jako zintegrowana opcja modułowa; wyposażone w interfejsy komunikacyjne i oprogramowanie monitorujące. Użytkownicy mogą wybierać pomiędzy stałą mocą wyjściową lub konfiguracją z regulowaną mocą. To wielokanałowe źródło laserowe DFB obsługuje działanie jako jednokanałowe źródło światła lub jednoczesne wyjście na wiele kanałów.
|
Parametr |
Jednostka |
Podwójne kanały |
Cztery kanały |
Notatka |
|
Robocza długość fali |
nm |
1310/1550 |
1270/1290/1310/1330 |
konfigurowalny |
|
Opcjonalna długość fali |
nm |
1030 1064 1270 1290 1310 1330 1350 1370 1390 1410 1450 1470 1490 1510 1530 1550 1570 1590 1610 1625 nm 1650nm 1683nm |
typu DFB |
|
|
Moc wyjściowa |
mW |
20.10/Inne |
konfigurowalny |
|
|
Tryb boczny Współczynnik tłumienia |
dB |
> 30 |
|
|
|
Tryb pracy |
- |
CW |
|
|
|
Zakres regulacji mocy |
- |
10 ~ 100% |
|
|
|
Stabilność krótkoterminowa (15 minut) |
dB |
≤±0,02 Odpowiednik ≤±0,5% |
|
|
|
Długoterminowa stabilność (8 godzin) |
dB |
≤±0,05 Odpowiednik ≤±1,2% |
|
|
|
Złącze |
- |
FC/APC |
konfigurowalny |
|
|
Typ włókna |
- |
Hi1060/SMF-28/PM1550 |
konfigurowalny |
|
|
Pakiet |
mm |
195 (szer.) × 220 (gł.) × 120 (wys.) |
Blat |
|
|
150 (szer.) × 125 (gł.) × 20 (wys.) |
Moduł |
|||
|
Zasilanie |
V |
AC 110 ~ 240 V, <20 W |
Blat |
|
|
DC 5 V/4 A, <15 W |
Moduł |
|||
|
Zużycie energii |
W |
≤60 |
|
|
|
Zakres temperatur pracy |
℃ |
-5 ~+55 |
|
|
|
Zakres temperatury przechowywania |
℃ |
-40 ~+85 |
|
|
● Konfigurowalne długości fal i moce wyjściowe;
● Dostępne 2~16 kanałów;
● Stała lub regulowana moc wyjściowa;
● Wysoka stabilność wyjściowa, mały rozmiar i szybkie uruchamianie.
● Straty różnicowe urządzeń WDM, AWG, PLC, wykrywanie strat na powrocie;
● Okulistyczne OCT;
● Systemy kalibracji urządzeń światłowodowych i testowania komponentów pasywnych.
● Dostępne długości fal (nm):
|
1030 |
1064 |
1270 |
1290 |
1310 |
1330 |
|
1350 |
1370 |
1390 |
1410 |
1450 |
1470 |
|
1490 |
1510 |
1530 |
1550 |
1570 |
1590 |
|
1610 |
1625 |
1650 |
1683 |
|
|

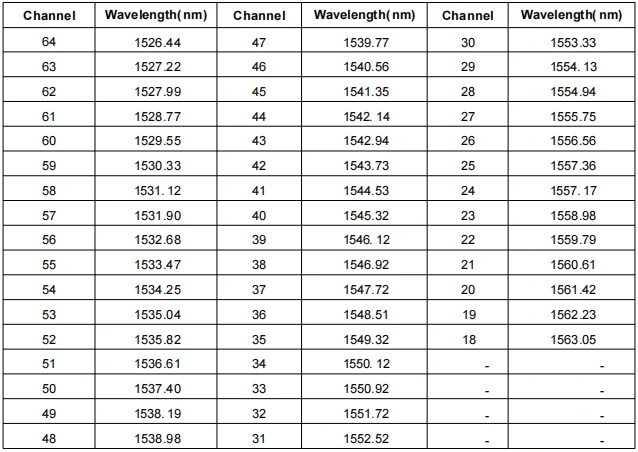

● Kanał ITU o długości fali 18~64 (mm):

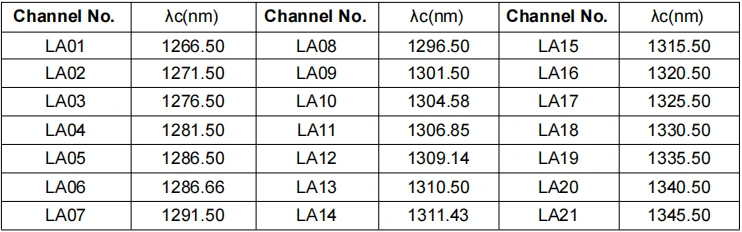

● Długości fal LAN-WDM (mm):
Krok 1. Rozpakowanie: Przed montażem należy sprawdzić, czy wszystkie akcesoria są kompletne.
Krok 2. Zasilanie: Podłączone do zasilacza impulsowego prądu stałego lub zasilacza regulowanego spełniającego wymagania dotyczące zasilania. Używaj wyłącznie oryginalnego, dopasowanego zasilacza (DC5V lub DC12V). Niewłaściwe zasilacze mogą uszkodzić źródło światła. (Zasilacz dostarczany zgodnie z lokalnymi normami napięcia.)
Krok 3. Podłączanie światłowodu wyjściowego: Otwórz osłonę przeciwpyłową na złączu światłowodu lub kołnierzu, sprawdź powierzchnię końcową światłowodu i podłącz włókno lub połącz włókno z testowanym urządzeniem lub miernikiem mocy po potwierdzeniu, że nie ma zanieczyszczeń ani uszkodzeń.
Setp4. Podłącz do komputera hosta: Użyj kabla danych USB-RS485 DB9, aby połączyć wielokanałowe źródło laserowe DFB z komputerem; komputer musi najpierw zainstalować dedykowany sterownik portu szeregowego, aby zidentyfikować kabel danych portu szeregowego, w przeciwnym razie oprogramowanie komputera głównego i moduł źródła światła nie będą mogły zostać prawidłowo podłączone i komunikowane. Proszę zapytać Box Optronics o sterownik.

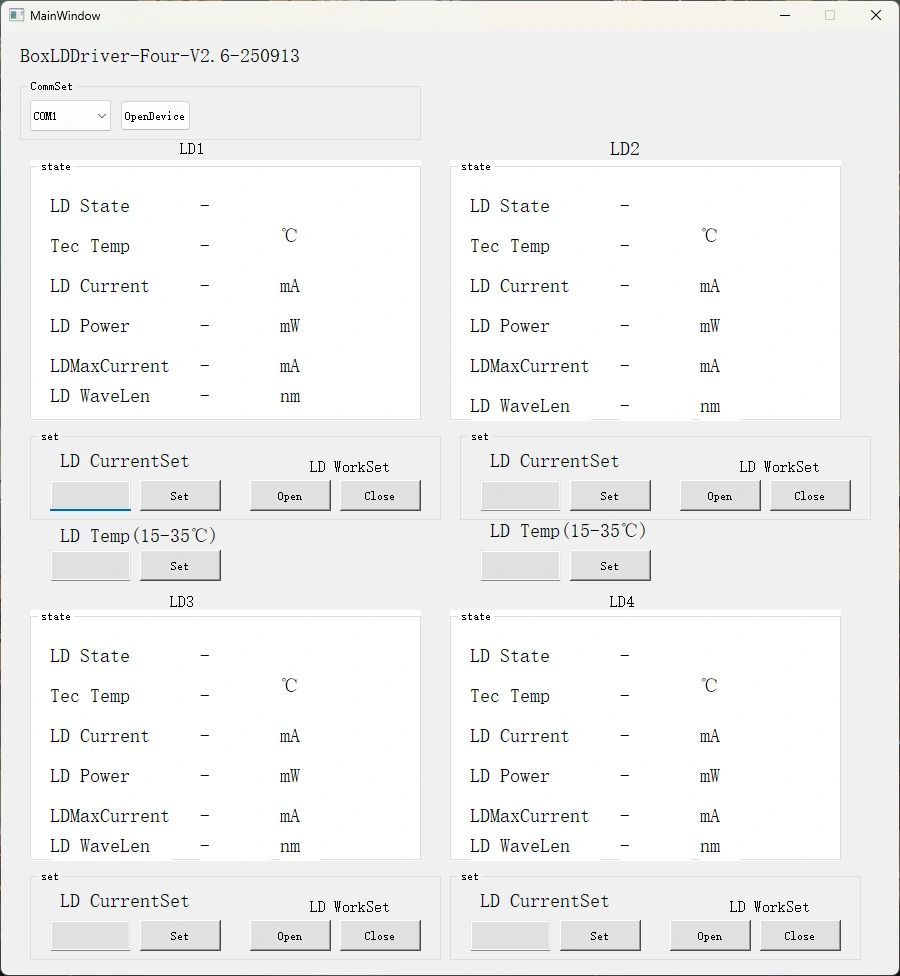

Krok 5. Oprogramowanie sterujące: Box Optronics zapewnia polecenie szeregowe lub oprogramowanie komputerowe do kontrolowania prądu LD i temperatury LD wielokanałowego źródła laserowego DFB. Wybierz odpowiedni port, ustaw prąd i temperaturę, a następnie kliknij przycisk Otwórz. (Aby zapobiec uszkodzeniu, przy pierwszym uruchomieniu należy powoli zwiększać prąd napędu. Nie należy natychmiast podawać pełnego prądu.)
