Szerokopasmowe źródło światła SLD 1310nm

Spis treści

1. Wprowadzenie szerokopasmowego źródła światła SLD 1310nm

2. Specyfikacje Produktu

3. Cechy produktu

4. Typowe zastosowania

5. Szczegóły produktu

6. Informacje dotyczące zamówienia

7. Arkusz danych i arkusz testowy

8. Warunki wyceny i płatności

9. Przewodnik obsługi

10. Uwagi dotyczące obsługi i konserwacji

11. Zapewnienie jakości i obsługa posprzedażna

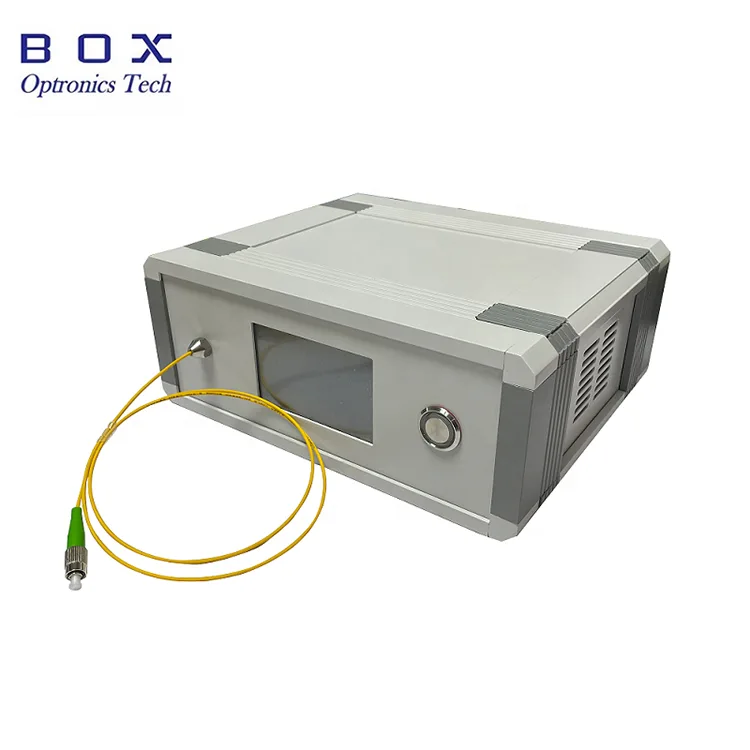

Wprowadzenie produktu - Szerokopasmowe źródło światła SLD 1310nm

Szerokopasmowe źródło światła SLD 1310 nm zapewnia stabilną emisję szerokopasmową o niskiej koherencji o szerokości widmowej typowo > 30 nm i mocy wyjściowej dostępnej na poziomie 1/3/10/15 mW. Złącze światłowodowe SMF-28e lub PM, niskie tętnienie widma i kompaktowa obudowa sprawiają, że idealnie nadaje się do wykrywania światłowodów, obrazowania OCT i precyzyjnych pomiarów optycznych. To szerokopasmowe źródło światła SLD jest zoptymalizowane do zastosowań w komunikacji optycznej, obrazowaniu biomedycznym i testowaniu urządzeń światłowodowych.

Specyfikacja produktu – Szerokopasmowe źródło światła SLD 1310nm

Cechy produktu - Szerokopasmowe źródło światła SLD 1310nm

● 1/3/10/15mW Dostępnych jest wiele poziomów mocy dostosowanych do różnych potrzeb;l

● Szerokie spektrum;

● Niskie tętnienie widma;

● Indywidualne opakowanie i rozmiar.

Zastosowania produktu — szerokopasmowe źródło światła SLD 1310nm

● Wykrywanie światłowodowe;

● Obrazowanie medyczne;

● Precyzyjny pomiar;

● Test urządzenia światłowodowego.

Szczegóły produktu — Szerokopasmowe źródło światła SLD 1310nm

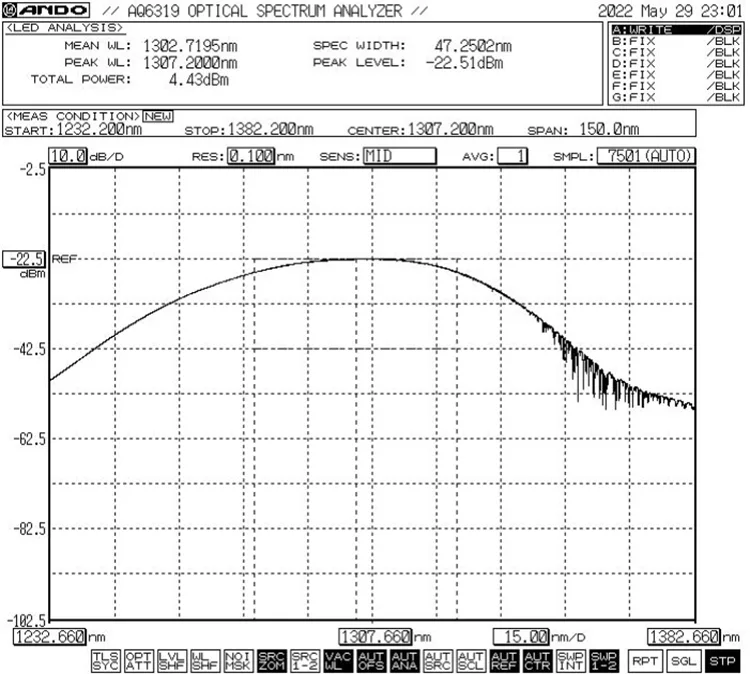

● Odniesienie widmowe: -3dB szerokość pasma Min.30nm

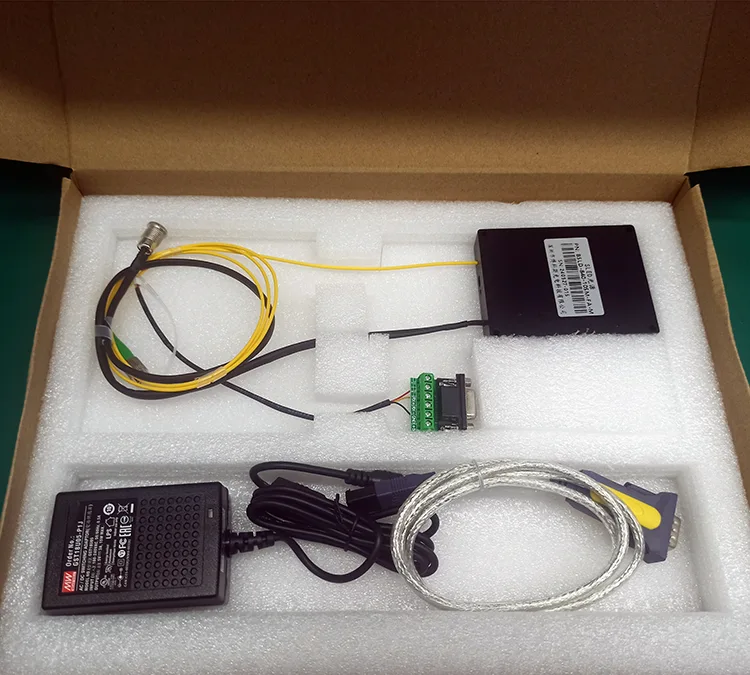

● Akcesoria standardowe

Informacje do zamówienia – Szerokopasmowe źródło światła SLD 1310nm

np.: BSLD-1310-10SM-FA-M

(Informacje dotyczące zamówienia: szerokopasmowe źródło światła SLD 1310 nm, moc wyjściowa 10 mW, światłowód SM, ze złączem FC/APC, pakiet modułów).

Arkusz danych i arkusz testowy – szerokopasmowe źródło światła SLD 1310nm

Arkusz danych

Arkusz testowy

Warunki wyceny i płatności - Szerokopasmowe źródło światła SLD 1310nm

● Warunki wyceny

(1) EXW

(2) DAP

(3) Inne

● Warunki płatności

Dostępne są PayPal i T/T.

Kroki operacji – szerokopasmowe źródło światła SLD 1310nm

Krok 1. Rozpakowanie: Przed montażem należy sprawdzić, czy wszystkie akcesoria są kompletne.

Krok 2. Zasilanie: Podłączone do zasilacza impulsowego prądu stałego lub zasilacza regulowanego spełniającego wymagania dotyczące zasilania. Używaj wyłącznie oryginalnego, dopasowanego zasilacza (DC5V lub DC12V). Niewłaściwe zasilacze mogą uszkodzić źródło światła. (Zasilacz dostarczany zgodnie z lokalnymi normami napięcia.)

Krok 3. Podłączanie światłowodu wyjściowego: Otwórz osłonę przeciwpyłową na złączu światłowodu lub kołnierzu, sprawdź powierzchnię końcową światłowodu i podłącz włókno lub połącz włókno z testowanym urządzeniem lub miernikiem mocy po potwierdzeniu, że nie ma zanieczyszczeń ani uszkodzeń.

Setp4. Podłącz do komputera hosta: Użyj zielonego kabla portowego i kabla danych USB-RS485 DB9, aby podłączyć szerokopasmowe źródło światła SLD 1310nm do komputera; komputer musi najpierw zainstalować dedykowany sterownik portu szeregowego, aby zidentyfikować kabel danych portu szeregowego USB-RS485, w przeciwnym razie oprogramowanie komputera hosta i moduł źródła światła nie będą mogły być prawidłowo podłączone i komunikowane. Proszę zapytać Box Optronics o sterownik.

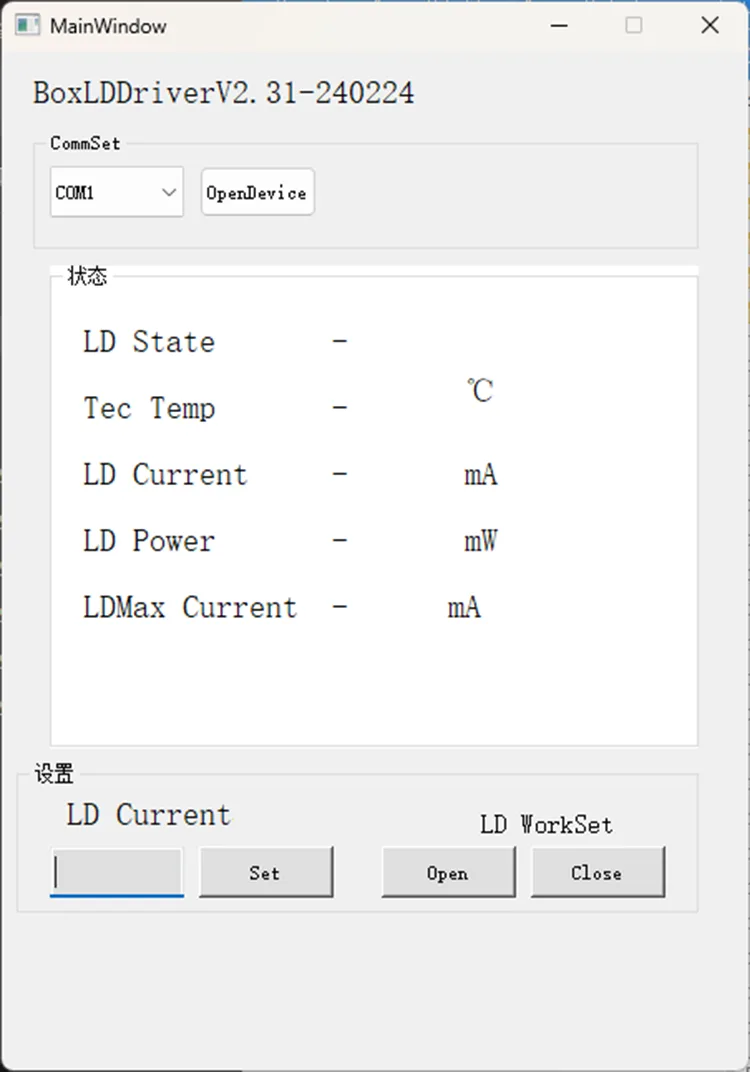

Krok 5. Oprogramowanie sterujące: Box Optronics zapewnia polecenie szeregowe lub oprogramowanie komputerowe do sterowania prądem LD szerokopasmowego źródła światła SLD 1310nm. Wybierz właściwy port, ustaw prąd, a następnie kliknij przycisk Otwórz. (Aby zapobiec uszkodzeniu, przy pierwszym uruchomieniu należy powoli zwiększać prąd napędu. Nie należy natychmiast podawać pełnego prądu.)

Krok 6. Po użyciu kliknij przycisk zamknięcia, wyłącz zasilanie i odłącz łącze światłowodowe.

Uwagi dotyczące obsługi i konserwacji — szerokopasmowe źródło światła SLD 1310nm

● Oczyść złącza światłowodowe niestrzępiącą się ściereczką i przed podłączeniem sprawdź za pomocą detektora powierzchni czołowej światłowodu. Zawsze podłączaj/odłączaj włókna bez zasilania, aby uniknąć spalenia powierzchni czołowej. Złącza światłowodowe należy przykryć zatyczkami przeciwpyłowymi.

● Unikaj częstego podłączania/odłączania złączy światłowodowych, aby zapobiec gromadzeniu się kurzu i uszkodzeniu powierzchni czołowej.

● Należy zachować środki ostrożności chroniące przed wilgocią, kurzem i korozją; przechowywać w suchym miejscu.

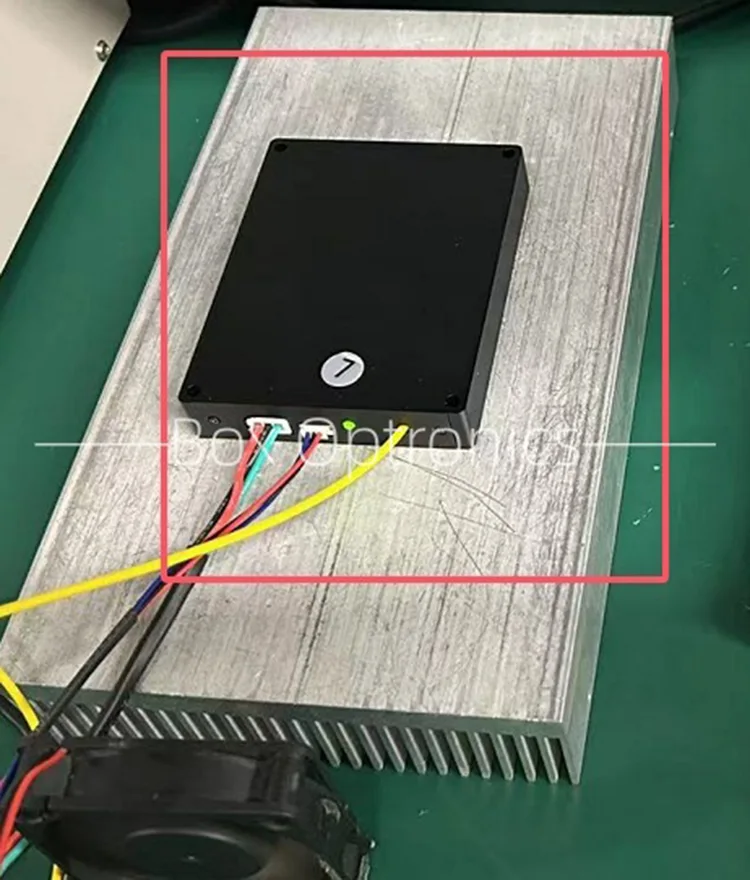

● W przypadku długotrwałego użytkowania należy umieścić go na radiatorze.

Zapewnienie jakości i obsługa posprzedażna – szerokopasmowe źródło światła SLD 1310nm

● Okres gwarancji:

Bezpłatna naprawa lub wymiana wad innych niż ludzkie w ciągu 1 roku od zakupu. Płatne usługi serwisowe dostępne po 1 roku.

● Wyłączenia z bezpłatnej gwarancji:

W okresie bezpłatnej gwarancji świadczone będą bezpłatne usługi naprawy lub wymiany usterek spowodowanych problemami z jakością produktu. Jednakże Box Optronics zastrzega sobie prawo do odmowy wykonania bezpłatnej naprawy w następujących przypadkach w okresie gwarancyjnym:

(1) Uszkodzenia spowodowane czynnikami naturalnymi (np. piorunami, kurzem) lub wpływami środowiska.

(2) Wadliwe działanie spowodowane niewłaściwą obsługą przez użytkownika.

(3) Oczywiste uszkodzenia fizyczne spowodowane błędem ludzkim.

(4) Nieautoryzowany demontaż, modyfikacja lub naprawa.

(5) Zmienione lub niekompletne etykiety gwarancyjne na obudowie.

(6) Uszkodzenie lub utrata podczas transportu.
