Laser sprzężony światłowodowy DFB o mocy 1530 nm i mocy 40 mW

Przegląd produktu — Laser sprzężony światłowodowo DFB o mocy 1530 nm i mocy 40 mW

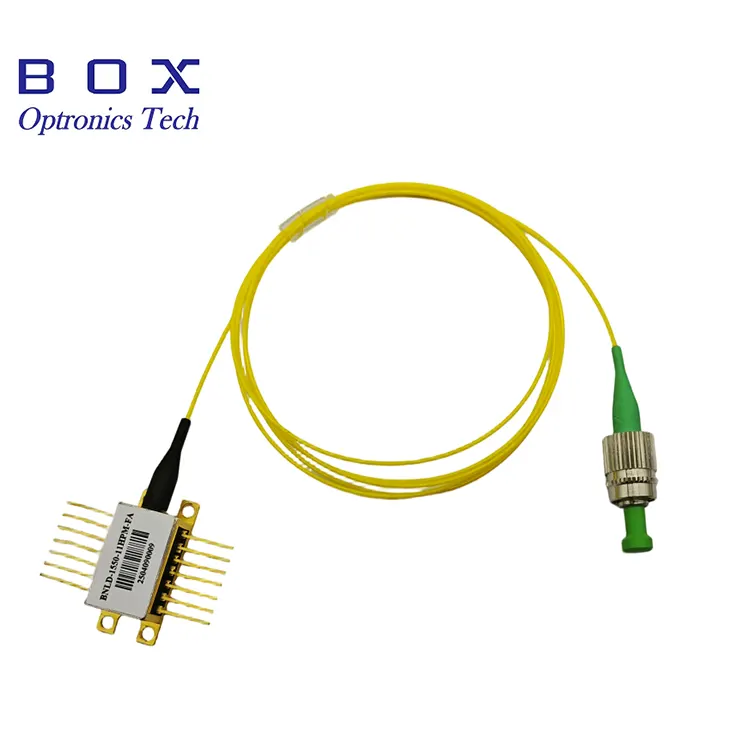

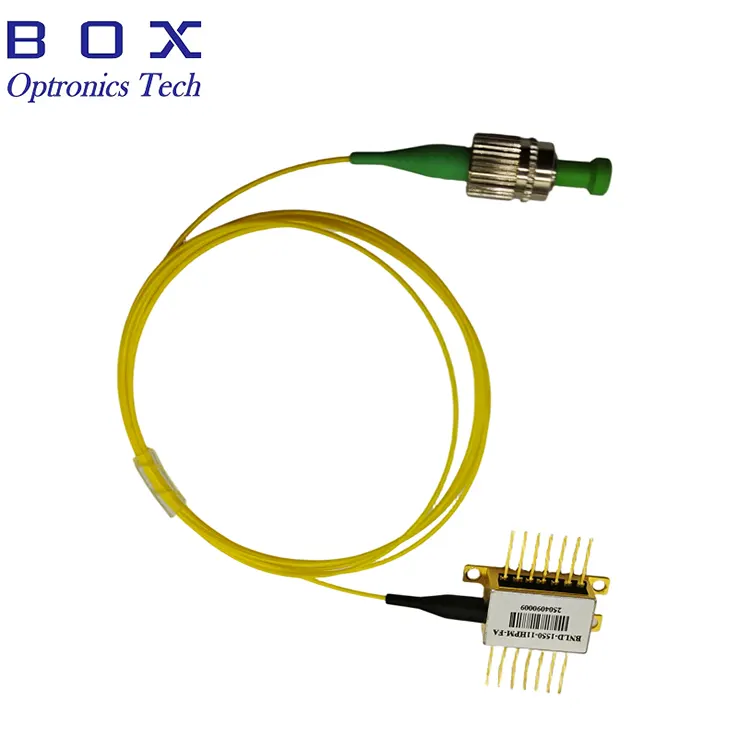

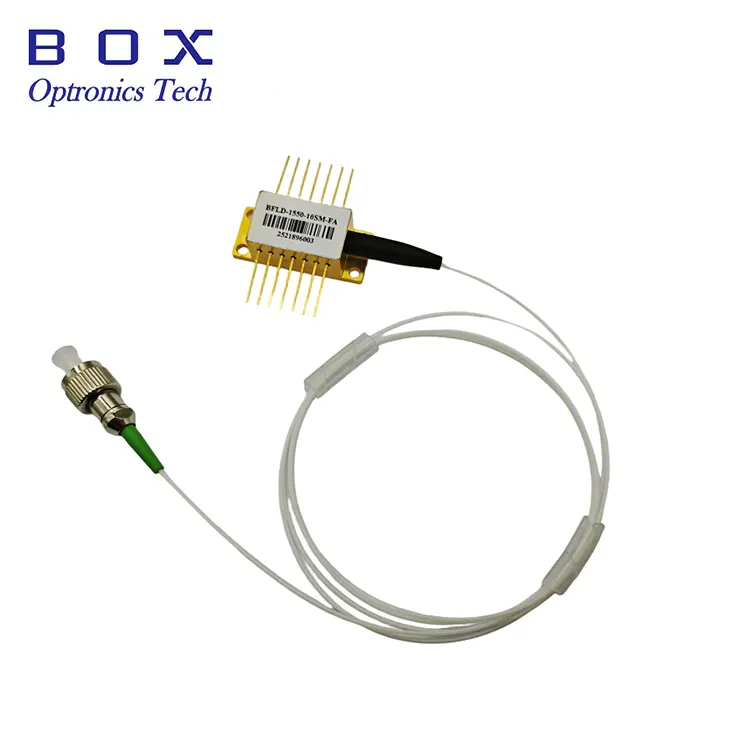

Laser ze sprzężeniem światłowodowym DFB o mocy 1530 nm i mocy 40 mW (model BFLD-1530-40SM-FA) to wysokowydajna dioda laserowa z rozproszonym sprzężeniem zwrotnym, przeznaczona do zastosowań wymagających stabilnego wyjścia optycznego o dużej mocy w jednym trybie. Dostarczając optyczną moc wyjściową wynoszącą co najmniej 40 mW za pośrednictwem światłowodu jednomodowego ze złączem FC/APC, urządzenie to posiada wbudowany izolator optyczny, który zapobiega odbiciom wstecznym i zapewnia stabilną pracę.

Laser, umieszczony w 14-pinowej obudowie motylkowej ze zintegrowaną chłodnicą termoelektryczną (TEC) i termistorem zapewniającym precyzyjną stabilizację długości fali i mocy, laser oferuje doskonały współczynnik tłumienia trybu bocznego (≥35 dB) i niezawodne działanie w całym zakresie temperatur roboczych. Układ pinów zgodny z OC-48 upraszcza integrację z istniejącymi projektami systemów.

Laser ten doskonale nadaje się do optycznych systemów testowych, systemów optycznych dużej mocy, zastosowań w czujnikach światłowodowych i oprzyrządowania wymagającego stabilnych źródeł laserowych o dużej mocy 1530 nm.

Kluczowe cechy-1530nm 40mW DFB sprzężony laserem światłowodowym

· Wysoka optyczna moc wyjściowa: minimum 40 mW, typowo 50 mW (wyjście światłowodowe SM)

· Środkowa długość fali: 1530 nm (zakres: 1527–1533 nm)

· Wysoki współczynnik tłumienia trybu bocznego (SMSR): ≥35 dB

· Wbudowany izolator optyczny zapewniający ochronę przed odbiciem wstecznym

· Pigtail światłowodowy jednomodowy ze złączem FC/APC

· 14-pinowy pakiet motylkowy ze zintegrowanym TEC i termistorem

· Zgodność pinów OC-48 dla łatwej integracji systemu

· Zintegrowana fotodioda monitorująca do monitorowania mocy

· Precyzyjna stabilizacja długości fali i mocy poprzez sterowanie TEC

· Niski próg prądu: typowo 20 mA

· Hermetyczny pakiet motylkowy zapewniający długoterminową niezawodność

Typowe zastosowania – Laser sprzężony światłowodowo DFB o mocy 1530 nm i mocy 40 mW

· Optyczne systemy testujące i pomiarowe

· Zastosowania do wykrywania światłowodowego i wykrywania rozproszonego

· Lasery nasienne ze wzmacniaczem optycznym i źródła sygnału

· Systemy multipleksowania z podziałem długości fali (WDM).

· Sprzęt do testowania komunikacji optycznej

· Oprzyrządowanie laboratoryjne i badawcze

· Charakterystyka i testowanie składnika fotonicznego

· Analiza i pomiar widma optycznego

· Przemysłowe systemy laserowe i integracja OEM

Specyfikacja produktu — Laser sprzężony światłowodowo 1530nm i mocy 40 mW DFB

Absolutne maksymalne oceny

Charakterystyka elektrooptyczna (T = 25°C, IF = IOP)

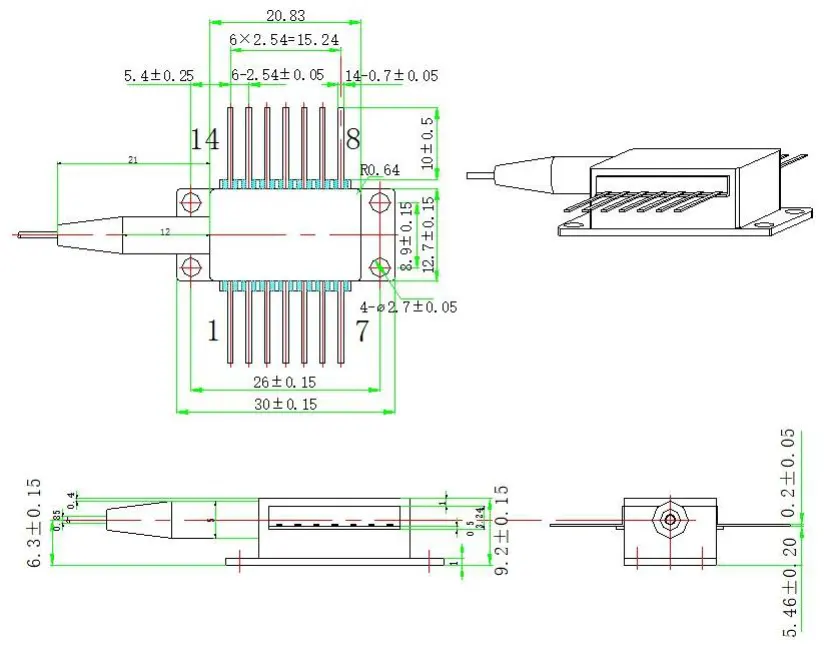

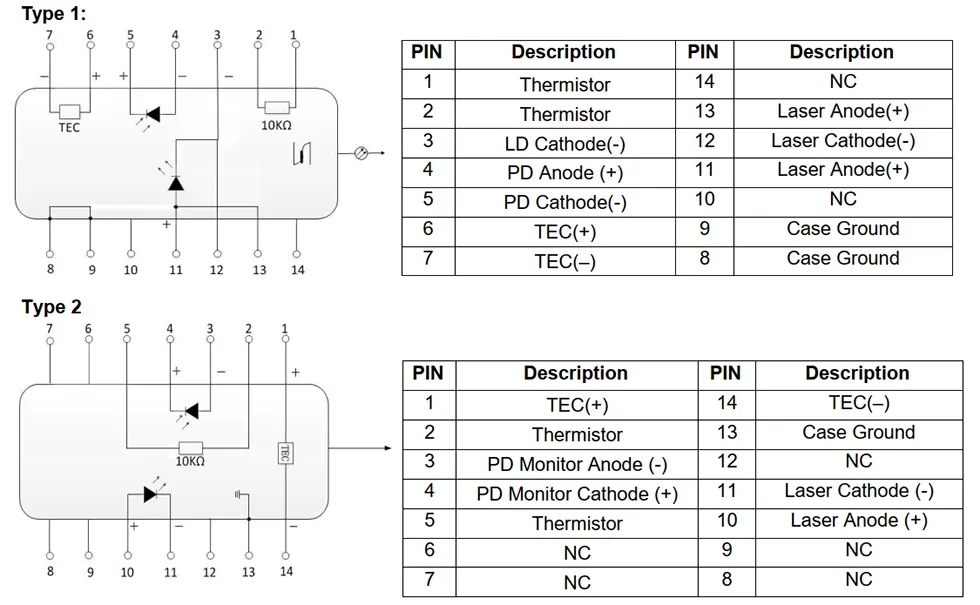

Definicja opakowania i pinów - Laser sprzężony światłowodowo 1530nm 40mW DFB

Informacje dotyczące zamawiania — Laser sprzężony światłowodowo DFB o mocy 1530 nm i mocy 40 mW

Dostępne modele

Uwaga: Niestandardowe długości fal w paśmie C, alternatywne poziomy mocy, różne długości włókien i opcje złączy są dostępne na żądanie. Skontaktuj się z naszym zespołem sprzedaży, aby uzyskać informacje o cenach konfiguracji niestandardowej i czasie realizacji.

Dlaczego warto wybrać lasery Box Optronics DFB?

· Sprawdzona technologia chipów laserowych DFB o stałych specyfikacjach dotyczących długości fali i mocy

· 100% testy funkcjonalne i sprawdzenie wypalenia przed wysyłką

· Konkurencyjne ceny z bezpośrednią dostawą do fabryki

· Elastyczne ilości zamówień — wsparcie zarówno dla prototypów badawczo-rozwojowych, jak i produkcji seryjnej

· Opcje dostosowywania długości fali, mocy, długości światłowodu, złącza i konfiguracji pinów

· Długoterminowa stabilność dostaw dla programów produkcyjnych i integracji systemów

· Hermetyczne opakowanie motylkowe ze zintegrowanym TEC zapewniającym niezawodne działanie

· Wysyłka międzynarodowa za pośrednictwem DHL/UPS/FedEx z pełnym śledzeniem

Często zadawane pytania (FAQ)

P: Jaka jest różnica między laserami DFB i FP?

Odp.: Lasery DFB (Distributed Feedback) mają wbudowaną strukturę siatki, która umożliwia działanie w pojedynczym trybie podłużnym (SLM) z wąską szerokością linii i wysokim współczynnikiem tłumienia trybu bocznego (SMSR ≥35 dB dla tego urządzenia). Lasery FP (Fabry-Perot) zazwyczaj działają w wielu modach podłużnych i mają szerszą moc widmową.

Lasery DFB są preferowane w zastosowaniach wymagających precyzyjnej kontroli długości fali i wysokiej stabilności, takich jak systemy WDM, wykrywanie włókien i precyzyjne oprzyrządowanie, podczas gdy lasery FP są zwykle używane w zastosowaniach wrażliwych na koszty, gdzie ścisła kontrola długości fali jest mniej krytyczna.

P: Dlaczego wbudowany izolator jest ważny?

Odp.: Odbicia wsteczne od połączeń światłowodowych, elementów optycznych lub końcówek światłowodów mogą ponownie skierować się do diody laserowej, powodując wahania mocy wyjściowej, niestabilność długości fali i zwiększony szum. Wbudowany izolator optyczny redukuje sprzężenie optyczne, pomagając utrzymać stabilną moc wyjściową, stabilność długości fali i niski poziom szumów.

P: Jaka jest rola TEC i termistora?

Odp.: Chłodnica termoelektryczna (TEC) i termistor współpracują ze sobą, aby utrzymać temperaturę chipa laserowego poprzez precyzyjną kontrolę temperatury opakowania. Ponieważ długość fali lasera i moc wyjściowa zależą od temperatury, precyzyjna kontrola temperatury zapewnia stabilną pracę w różnych warunkach otoczenia. Termistor 10 kΩ (wartość B 3950 K) dostarcza informację zwrotną o temperaturze do sterownika TEC, który reguluje prąd TEC w celu utrzymania ustawionej temperatury. Jest to niezbędne w zastosowaniach wymagających stałej długości fali i mocy.

P: Co oznacza zgodność pinów OC-48?

Odp.: Układ pinów zgodny z OC-48 odnosi się do przypisania styków pakietu motylkowego powszechnie stosowanego w zastosowaniach komunikacji optycznej OC-48 (2,5 Gb/s SONET/SDH). Ta kompatybilność upraszcza integrację z systemami wykorzystującymi podobne interfejsy elektryczne i mechaniczne. Dostępne są dwie opcje wyprowadzeń (typ 1 i typ 2), aby dostosować się do różnych projektów systemów.

P: Jaka jest minimalna ilość zamówienia (MOQ)?

Odp.: MOQ wynosi 1 szt. Obsługujemy elastyczne ilości zamówień. Modele standardowe mogą być dostarczane w małych ilościach do celów badawczo-rozwojowych i prototypowania, a także w większych ilościach do produkcji. Skontaktuj się z naszym zespołem sprzedaży, aby uzyskać szczegółowe ceny za wymaganą ilość.

P: Czy mogę uzyskać niestandardową długość fali lub poziom mocy?

Odp.: Tak, oferujemy opcje dostosowywania, w tym długości fal zgodne z CWDM i inne niestandardowe długości fal w dostępnym zakresie, alternatywne poziomy mocy wyjściowej, niestandardowe długości włókien, różne typy złączy (FC/APC, FC/UPC, LC itp.) oraz dostosowane konfiguracje pinów. Skontaktuj się z nami, przedstawiając swoje specyficzne wymagania, a nasz zespół inżynierów sprawdzi wykonalność i przedstawi ofertę.

P: Jaki prąd napędu jest potrzebny, aby osiągnąć moc wyjściową 40 ​​mW?

Odp.: Typowy prąd roboczy w temperaturze 25°C wynosi 200 mA, a maksymalnie 300 mA. Prąd progowy wynosi zazwyczaj 20 mA (minimum 14 mA, maksymalnie 50 mA). Rzeczywisty prąd roboczy może się różnić w zależności od poszczególnych urządzeń i może różnić się w zależności od temperatury. W celu zapewnienia stabilnej pracy zalecamy stosowanie sterownika diody laserowej z odpowiednim ograniczeniem prądu i funkcjonalnością APC (Automatic Power Control).

P: Czy opakowanie motylkowe jest hermetycznie zamknięte?

Odp.: Tak, 14-stykowa obudowa motylkowa jest hermetycznie zamknięta, co chroni chip laserowy, izolator i elementy wewnętrzne przed wilgocią, kurzem i zanieczyszczeniami środowiska. Zapewnia to niezawodne, długotrwałe działanie i jest ważne dla utrzymania stałej wydajności przez cały okres użytkowania produktu.

Arkusz danych i arkusz testowy — Laser ze sprzężeniem światłowodowym 1530 nm i mocy 40 mW DFB

arkusz danych

arkusz testowy
