Laser DFB DWDM 1550,12 nm

Przegląd produktu — Laser 1550,12 nm DWDM DFB

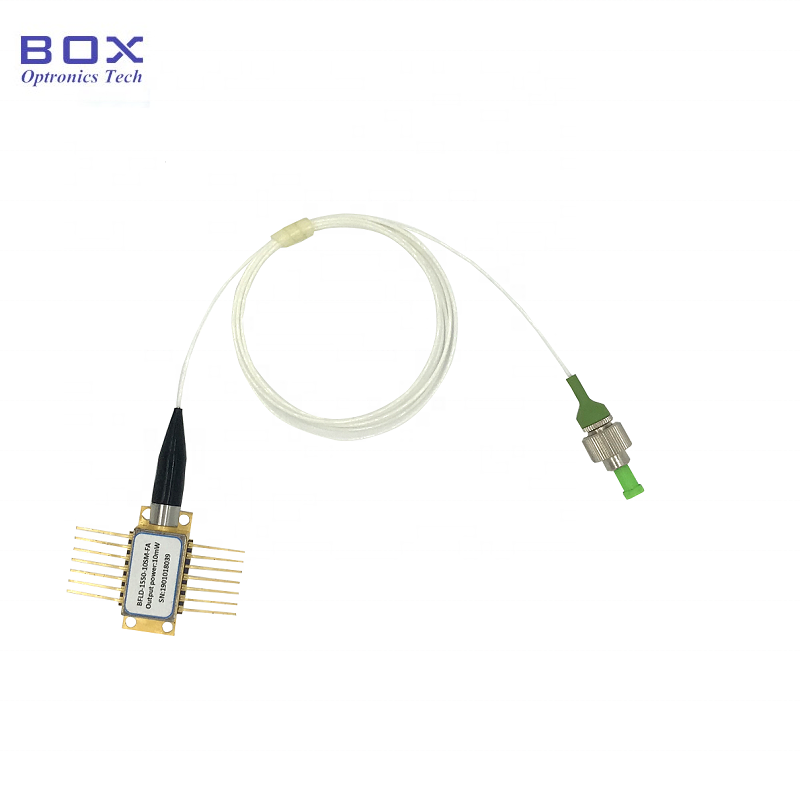

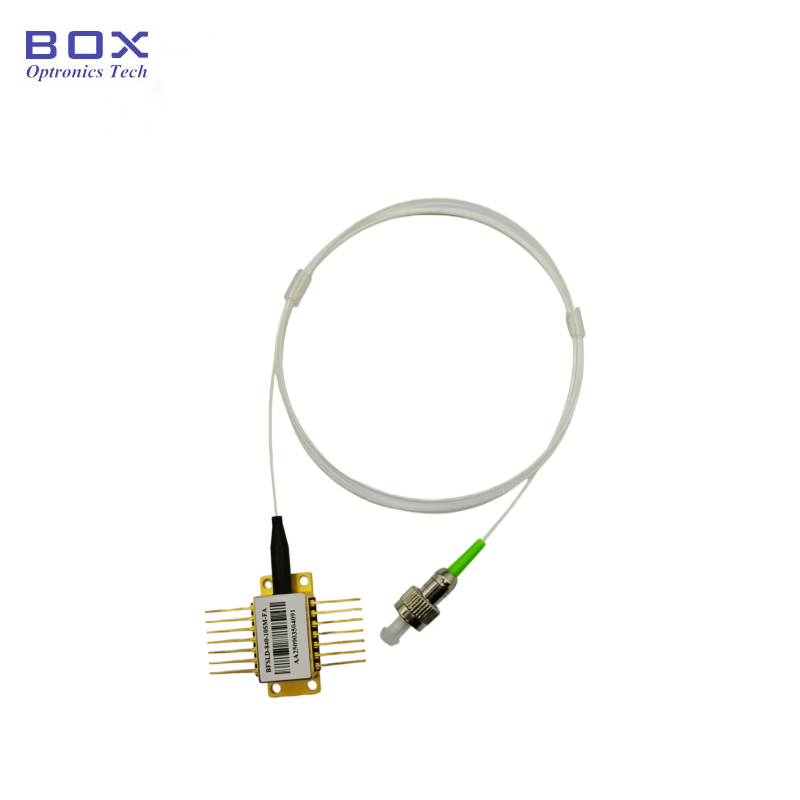

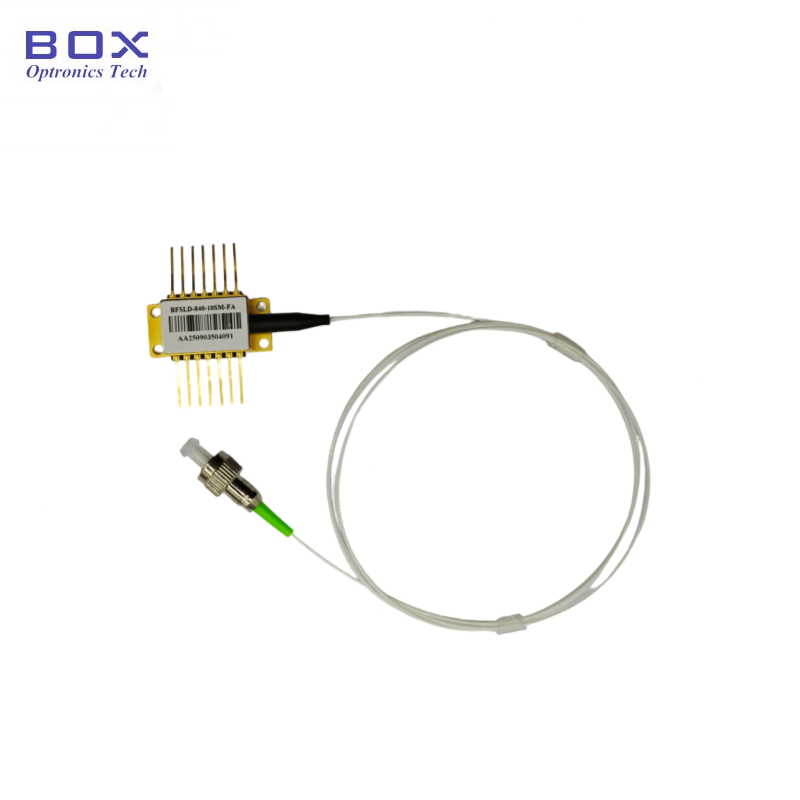

Laser DFB DWDM 1550,12 nm (model BFLD-CH34-XXSM-FA, ITU Grid Channel 34) to 14-pinowa dioda laserowa z rozproszonym sprzężeniem zwrotnym w obudowie motylkowej, zaprojektowana specjalnie do zastosowań w analogowej transmisji CATV i komunikacji optycznej DWDM. Działając w standardowej długości fali siatki ITU wynoszącej 1550,12 nm, urządzenie to zapewnia optyczną moc wyjściową 10 mW lub 20 mW za pośrednictwem światłowodu jednomodowego lub utrzymującego polaryzację ze złączem FC/APC.

Umieszczony w hermetycznej 14-pinowej obudowie motylkowej ze zintegrowanym izolatorem, chłodnicą termoelektryczną (TEC), termistorem 10 kΩ i fotodiodą monitorującą, laser zapewnia stabilizację temperatury i mocy w pełnym zakresie temperatur roboczych od -40°C do +85°C. Dostępne są dwie konfiguracje pinów (typ 1 i typ 2), aby zapewnić zgodność z różnymi konstrukcjami płyt systemowych.

Najważniejsze cechy — Laser DFB DWDM 1550,12 nm

· Standardowa długość fali siatki ITU: 1550,12 nm (kanał 34), opcjonalnie pełny zakres CH18–CH64

· Wysoka optyczna moc wyjściowa: 10 mW lub 20 mW

· Zaawansowana konstrukcja chipa analogowego zoptymalizowana pod kątem transmisji CATV

· Wysoki współczynnik tłumienia trybu bocznego: SMSR ≥30dB

· Wbudowany izolator optyczny: izolacja ≥30 dB przy 25°C

· Wysoka strata odbicia optycznego: ≥40dB

· Szerokie pasmo modulacji: typowo 2,5 GHz

· 14-pinowy, hermetyczny pakiet motylkowy ze zintegrowanym TEC i termistorem

· Zintegrowana fotodioda monitorująca do monitorowania mocy

· Opcje światłowodowe: światłowód jednomodowy SMF-28e lub PMF-1550 utrzymujący polaryzację

· Standardowe złącze FC/APC, pigtail 1,0 m (luźna rurka 900 μm)

· Szeroki zakres temperatur pracy: -40°C do +85°C

· Dwie konfiguracje pinów (typ 1/typ 2) zapewniające elastyczność projektowania

Typowe zastosowania – Laser DFB DWDM 1550,12 nm

· Sieci nadawcze CATV i systemy transmisji stacji czołowej

· Sieci z ograniczonymi zasobami światłowodowymi (multipleksacja długości fali)

· Węzeł telewizji kablowej i sprzęt dystrybucyjny

· Moduły nadajników optycznych do analogowego przesyłania sygnału RF przez światłowód

· Oprzyrządowanie do testowania i pomiaru światłowodów

· Rozkład sygnału satelitarnego i RF przez światłowód

· Badania i rozwój w laboratoriach komunikacji optycznej

· Integracja OEM ze sprzętem CATV i telekomunikacyjnym

Dane techniczne produktu — Laser 1550,12 nm DWDM DFB

Absolutne maksymalne oceny

Charakterystyka elektrooptyczna (T = 25°C, IF = IOP)

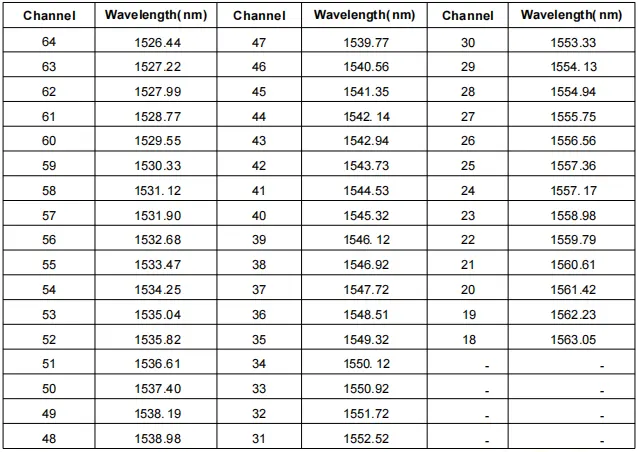

Odniesienie długości fali siatki ITU (wybrane kanały)

Uwaga: kanały pełnej siatki ITU CH18–CH64 (1526,44 nm–1563,05 nm) dostępne na żądanie.

Dane techniczne światłowodu — laser DWDM DFB 1550,12 nm

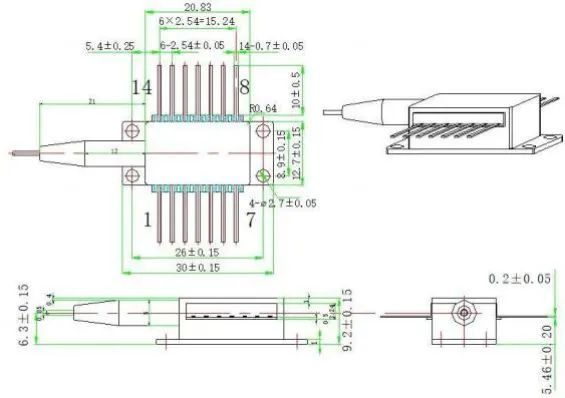

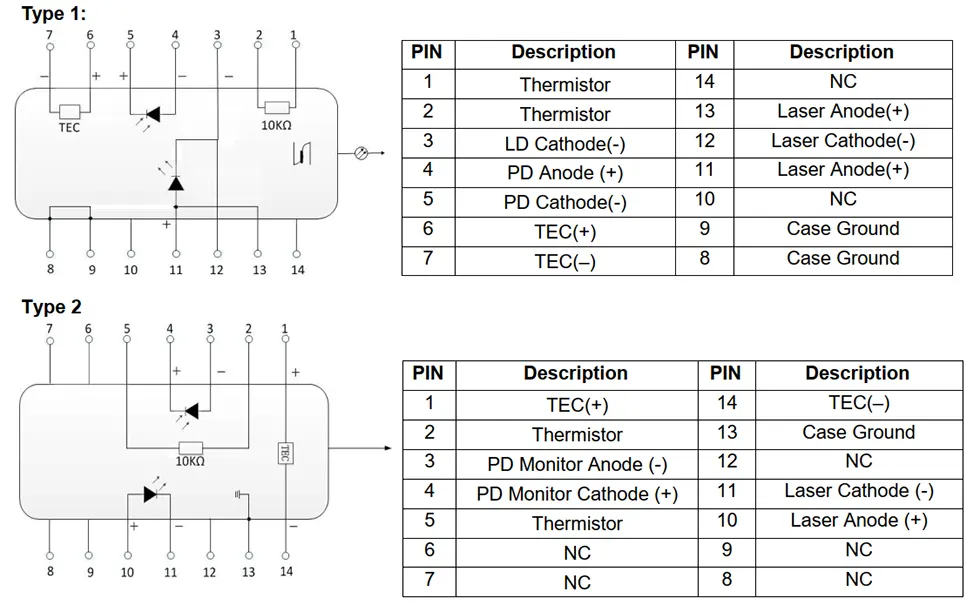

Definicja opakowania i pinów — laser DWDM DFB 1550,12 nm

Informacje dotyczące zamawiania — Laser 1550,12 nm DWDM DFB

Nomenklatura modeli

BFLD - XXXX - XX - XX - XX (-X)

Przykład: BFLD-CH34-10SM-FA

Dlaczego warto wybrać lasery Box Optronics DWDM DFB?

· Sprawdzona technologia chipów laserowych DFB z konstrukcją zoptymalizowaną pod kątem analogowym do zastosowań CATV

· 100% testy funkcjonalne i sprawdzenie wypalenia przed wysyłką

· Pełna obsługa długości fal sieci ITU (CH18–CH64) z wąską tolerancją długości fali

· Konkurencyjne ceny z bezpośrednią dostawą do fabryki

· Elastyczne ilości zamówień — wsparcie zarówno dla prototypów badawczo-rozwojowych, jak i produkcji seryjnej

· Opcje dostosowywania długości fali, mocy, typu światłowodu, złącza i konfiguracji pinów

· Długoterminowa stabilność dostaw dla programów wdrażania i produkcji sieci CATV

· Hermetyczne opakowanie motylkowe ze zintegrowanym TEC zapewniającym niezawodne działanie w szerokim zakresie temperatur

· Wysyłka międzynarodowa za pośrednictwem DHL/UPS/FedEx z pełnym śledzeniem

Często zadawane pytania (FAQ)

P: Jaka jest różnica między tym laserem DWDM DFB a standardowym laserem DFB?

Odp.: Ten laser DFB z siatką ITU łączy w sobie precyzyjną kontrolę długości fali z wydajnością zoptymalizowaną pod kątem analogowej telewizji kablowej. Charakteryzuje się zoptymalizowaną konstrukcją chipa laserowego zapewniającą wysoki stosunek nośnej do szumu (CNR), niskie zniekształcenia (CSO/CTB) i stabilną moc wyjściową optyczną.

W porównaniu ze standardowymi laserami DFB przeznaczonymi głównie do cyfrowej komunikacji optycznej, lasery CATV DFB są specjalnie zoptymalizowane pod kątem zastosowań modulacji analogowej, gdzie krytyczna jest liniowość i wydajność szumów.

P: Jakie długości fal sieci ITU są dostępne?

Odp.: Oferujemy długości fal siatki ITU-T od CH18 (1563,05 nm) do CH64 (1526,44 nm), obejmujące powszechnie używane kanały DWDM w paśmie C. Dostępne są niestandardowe długości fal, dostosowane do konkretnych wymagań systemowych.

P: Jaka jest różnica między opcjami światłowodów SMF i PMF?

Odp.: SMF-28e to standardowy światłowód jednomodowy, odpowiedni do większości zastosowań telewizji kablowej i ogólnej komunikacji optycznej, gdzie polaryzacja nie jest krytyczna. PMF-1550 to włókno utrzymujące polaryzację, przeznaczone do systemów wrażliwych na polaryzację. W przypadku światłowodu PM oś wolna jest wyrównana z wpustem złącza. Wybierz w oparciu o wymagania dotyczące polaryzacji systemu.

P: Dlaczego wbudowany izolator jest ważny w zastosowaniach CATV?

Odp.: Optyczne sprzężenie zwrotne spowodowane odbiciami włókien lub elementami optycznymi może powodować zakłócenia, niestabilność długości fali i degradację sygnału w analogowych systemach transmisji. Wbudowany izolator optyczny tłumi sprzężenie optyczne, zapewniając stabilną moc wyjściową, niski poziom szumów i niezawodną wydajność transmisji CATV.

P: Jaka jest minimalna ilość zamówienia (MOQ)?

Odp.: MOQ wynosi 1 szt. Obsługujemy elastyczne ilości zamówień. Modele standardowe mogą być dostarczane w małych ilościach do celów badawczo-rozwojowych i prototypowania, a także w większych ilościach do wdrażania i produkcji sieci CATV. Skontaktuj się z naszym zespołem sprzedaży, aby uzyskać szczegółowe ceny za wymaganą ilość.

P: Czy mogę uzyskać niestandardową konfigurację długości fali, mocy lub złącza?

Odp.: Tak, oferujemy wszechstronne opcje dostosowywania, w tym dowolną długość fali sieci ITU (CH18–CH64), niestandardowe poziomy mocy wyjściowej w zakresie 6–20 mW, alternatywne typy i długości włókien, różne typy złączy (FC/APC, SC/APC, LC itp.) oraz dostosowane konfiguracje pinów (typ 1 lub typ 2). Skontaktuj się z nami, przedstawiając swoje specyficzne wymagania, a nasz zespół inżynierów sprawdzi wykonalność i przedstawi ofertę.

Arkusz danych i arkusz testowy

Arkusz danych

Arkusz testowy

Czas realizacji

· Jednostki standardowe (modele dostępne w magazynie): 3 ~ 5 dni roboczych

· Produkcja standardowa: 2~3 tygodnie

· Zamówienia hurtowe: skontaktuj się z nami, aby uzyskać harmonogram produkcji

· Zamówienia niestandardowe: 3 ~ 4 tygodnie

· Wysyłka międzynarodowa: ~5 dni roboczych (DHL/UPS/FedEx Express)

Uwagi dotyczące obsługi i obsługi

· Diody laserowe są urządzeniami wrażliwymi na wyładowania elektrostatyczne (ESD) — podczas obsługi należy zawsze stosować odpowiednią ochronę ESD

· Unikaj dotykania końcówki światłowodu i elementów optycznych gołymi palcami, aby zapobiec zanieczyszczeniu

· Nieużywane urządzenia przechowuj w opakowaniach zabezpieczonych przed ESD, w zalecanej temperaturze przechowywania (-40°C do +85°C)

· Nie przekraczaj bezwzględnych maksymalnych wartości znamionowych określonych w arkuszu danych

· Zawsze używaj sterownika diody laserowej z ograniczeniem prądu i zabezpieczeniem przed przepięciem

· Włącz stabilizację temperatury TEC przed podaniem prądu napędu lasera, aby uzyskać optymalną wydajność i niezawodność

· Unikaj nadmiernego zginania pigtaila światłowodowego, aby zapobiec uszkodzeniu włókna

· Przed połączeniem oczyść złącza światłowodowe odpowiednimi narzędziami czyszczącymi, aby zapobiec uszkodzeniom i utracie wstawienia

· Korzystanie z lasera powyżej prądu znamionowego lub poza zakresem temperatur może skrócić żywotność i spowodować trwałe uszkodzenie
