Dioda laserowa motylkowa DFB o długości fali 1064 nm i mocy 30 mW

Spis treści

1. Wprowadzenie 1064nm Dioda laserowa motylkowa DFB o mocy 30 mW

2. Dane techniczne

3. Cechy produktu

4. Typowe zastosowania

5. Szczegóły produktu

6. Informacje o zamawianiu

7. Arkusz danych i arkusz testowy

8. Warunki wyceny i płatności

9. Czas realizacji

10. Uwagi dotyczące operacji

11. Zapewnienie jakości i Obsługa posprzedażna

Wprowadzenie produktu

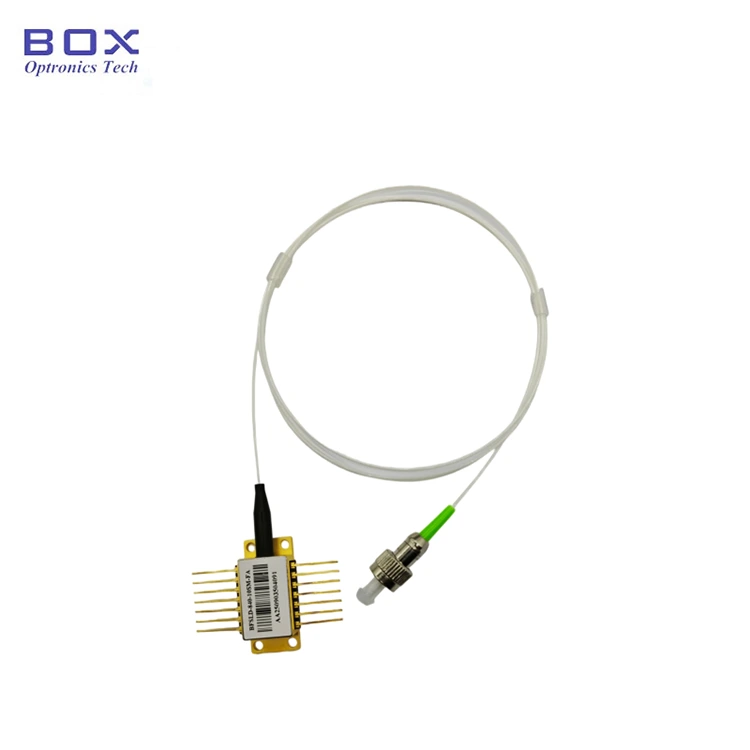

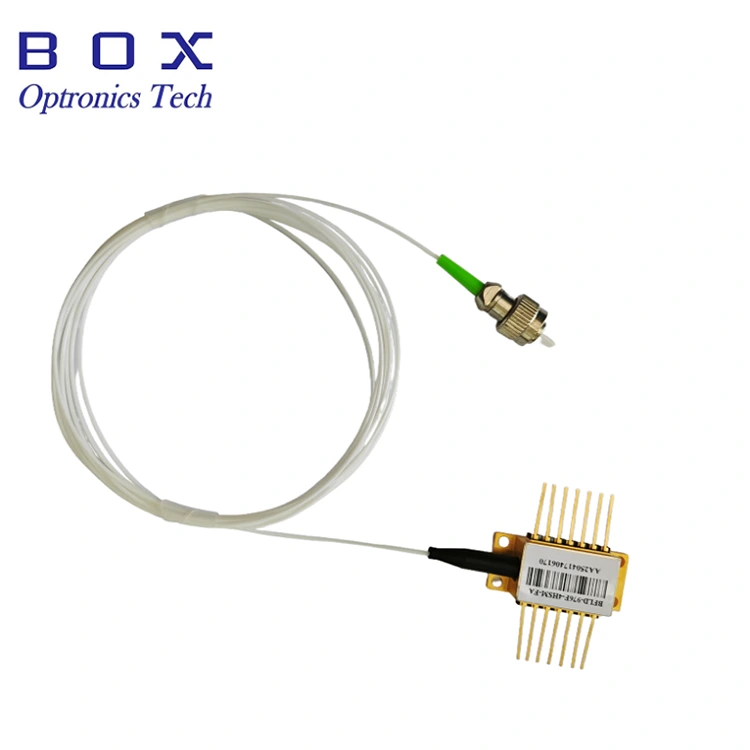

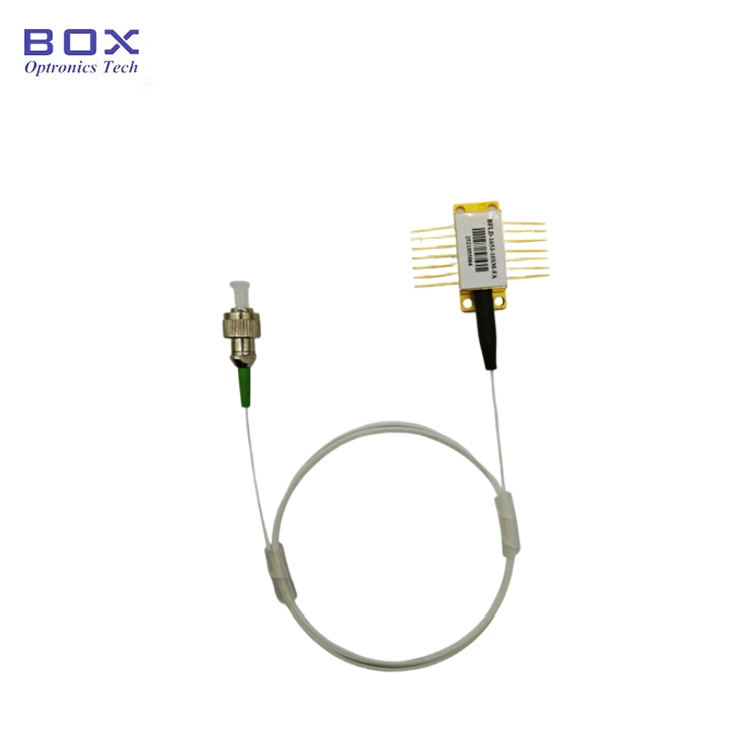

Jest to dioda laserowa DFB o długości fali 1064 nm z 14-pinowym złączem standardowy pakiet motylkowy, centralna długość fali 1064nm, tolerancja długości fali +/-1nm i typowa moc wyjściowa 30mW. Wbudowany TEC, termistor, izolator i monitor PD, z doskonałą stabilnością długości fali, zapewniającą długoterminową stabilną pracę. Stosowany jest głównie w komunikacji i wykrywaniu światłowodów. Drut ściśle zgodnie z definicją pinów, pod kontrolą TEC i nadmiernym zginaniem włókien aby zapewnić wydajność i żywotność.

Produkt Dane techniczne

Cechy produktu

● Wielokwantowy Lasery Well (MQW) z rozproszonym sprzężeniem zwrotnym (DFB);

● Zwiększenie mocy wyjściowej do 30mW;

● włókno SM lub PM;

● 14-pinowe Pakiet BTF z termistorem, TEC, izolator i monitor PD.

Aplikacje produktów

● Światłowód komunikacja;

● przyrząd optyczny;

● Czujnik światłowodowy;

● Źródło światła.

Produkt Szczegóły

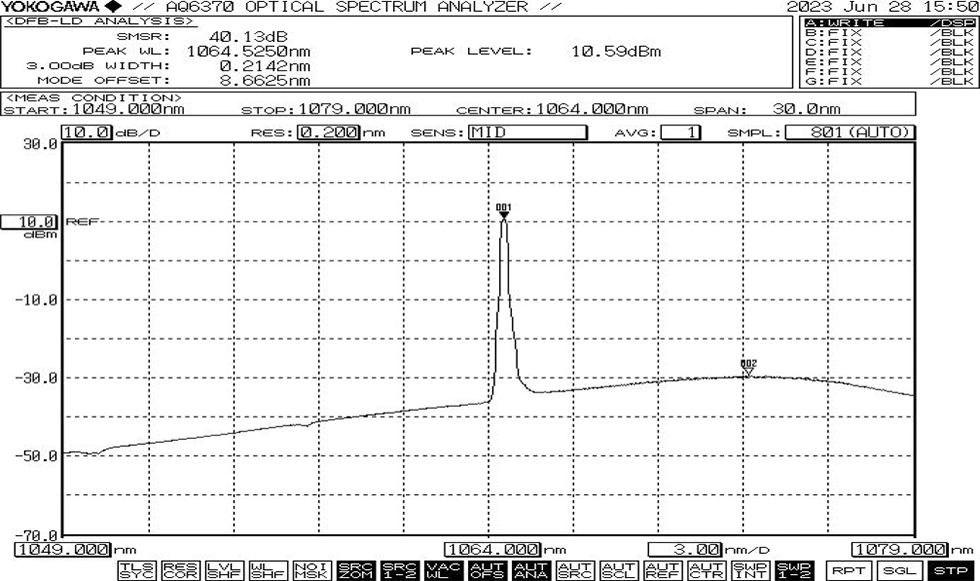

● Typowe widmo: 1064nm, tolerancja +/-1 WL

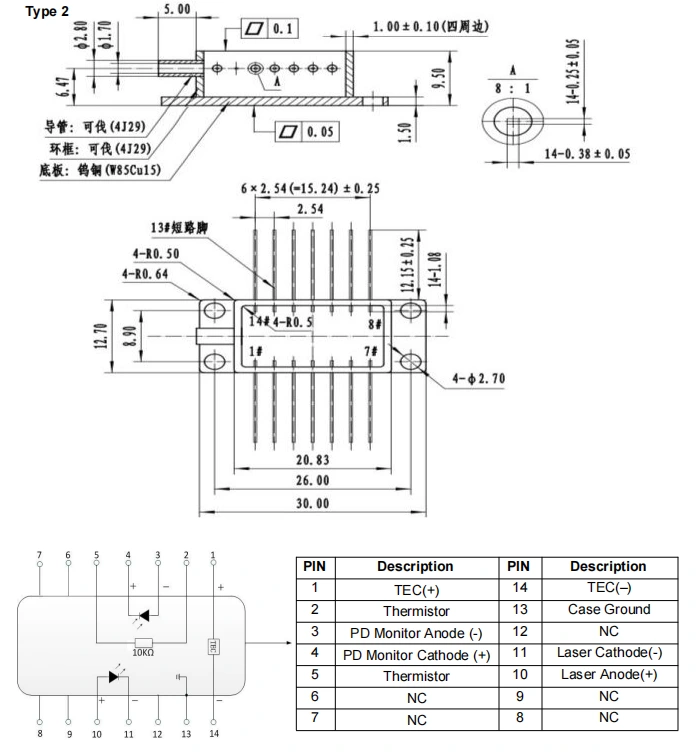

● Rysunek opakowania i definicja PIN-OUT (jednostka: mm) - 1064nm 30mW DFB Dioda laserowa motylkowa

● Akcesoria standardowe

* Samodzielne urządzenie; brak wbudowanego sterownika (opcjonalnie sterownik zewnętrzny).

Zamawianie informacje

np.: BFLD-1064-30SM-FA

(Informacje dotyczące zamówienia: dioda laserowa motylkowa DFB 1064 nm 30 mW, z włóknem SM, złącze FC/APC, pin pompy).

W przypadku innych niestandardowych wymagań prosimy o kontakt: sales06@boxoptronics.com

Arkusz danych i Arkusz testowy

Arkusz danych

Arkusz testowy

Warunki wyceny i płatność

● Warunki wyceny

(1) EXW:

Jeśli posiadasz konto DHL/UPS/FedEx, Box Optronics sugeruje jego użycie EXW. Wysyłamy za pośrednictwem Twojego konta; nie pobieramy kosztów wysyłki.

(2) DAP:

Jeżeli nie posiadasz konta prosimy o opłacenie kosztów wysyłki z góry produkty.

● Warunki płatności

Dostępne są PayPal i T/T.

Czas realizacji

Produkcja zajmuje około 10 dni roboczych. (Jeśli są jakieś w magazynie, zostanie szybciej wysłany.)

Międzynarodowa logistyka może zająć 3-5 dni roboczych.

Operacja Notatki

● Przed włączeniem wszystkich komponentów najpierw włącz chłodzenie i następnie kontynuuj stopniowe uruchamianie, aby zapobiec przegrzaniu chipa i przeciążenie.

● Podczas pracy to urządzenie emituje wiązkę laserową o dużej intensywności; zrobić nie patrz bezpośrednio na powierzchnię końcową włókna, ponieważ może to spowodować uszkodzenie oczu.

● Światłowody są delikatne; nie używaj światłowodu do ciągnięcia urządzenia. Podczas wkładania lub wyjmowania urządzenia z gniazda nie należy wywierać nacisku lub pociągnij za tuleję znajdującą się z tyłu obudowy urządzenia. Dla urządzeń wyposażone w złącza, należy upewnić się, że zarówno urządzenie, jak i złącze światłowodowe są podnoszone jednocześnie podczas montażu lub demontażu.

● Jeśli piny wymagają lutowania, temperatura lutowania nie może przekraczać 260°C, a czas lutowania nie może przekraczać 10 sekund. Szczególne należy zwrócić uwagę na następujące kwestie: podczas procesu lutowania, urządzenie musi być odłączone od zasilania, a lutownica musi być prawidłowo uziemiony.

● Podczas procesu włączania nigdy nie należy bezpośrednio podawać wysokiego prądu, ponieważ grozi to uszkodzeniem chipa. Zamiast tego włącz urządzenie na bieżącym poziomie blisko progu chipa, a następnie stopniowo zwiększaj prąd w małych rozmiarach zwiększać aż do osiągnięcia żądanego poziomu.

Zapewnienie jakości i Obsługa posprzedażna

● Okres gwarancji:

Bezpłatna naprawa lub wymiana wad niezwiązanych z działalnością człowieka w ciągu 1 rok od zakupu. Płatne usługi serwisowe dostępne po 1 roku.

● Wyłączenia z bezpłatnej gwarancji:

W okresie bezpłatnej gwarancji, bezpłatna naprawa lub wymiana zostaną dostarczone w przypadku usterek spowodowanych problemami z jakością produktu. Jednak Pudełko Optronics zastrzega sobie prawo do odmowy bezpłatnej naprawy w poniższych przypadkach przypadki w okresie gwarancyjnym:

(1) Uszkodzeń spowodowanych czynnikami naturalnymi (np. uderzenie pioruna, kurz) lub wpływy środowiska.

(2) Wadliwe działanie spowodowane niewłaściwą obsługą przez użytkownika.

(3) Oczywiste uszkodzenia fizyczne spowodowane błędem ludzkim.

(4) Nieautoryzowany demontaż, modyfikacja lub naprawa.

(5) Zmienione lub niekompletne etykiety gwarancyjne na obudowie.

(6) Uszkodzenie lub utrata podczas transportu.
