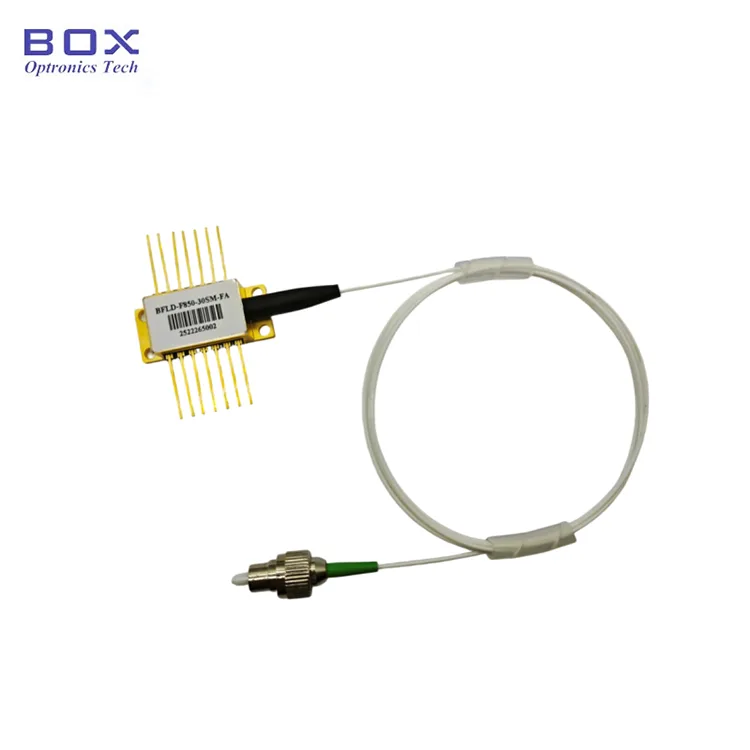

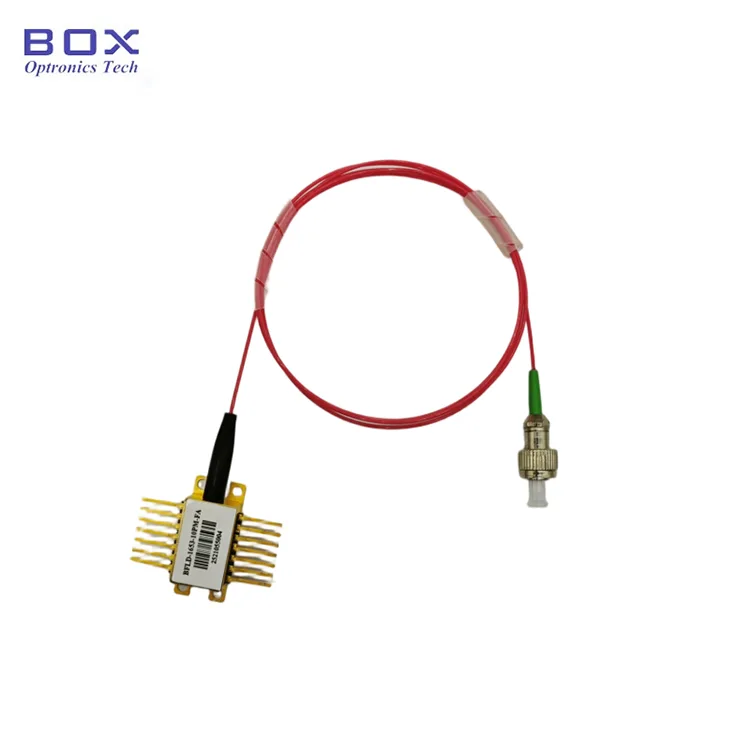

Laser DFB o długości fali 1310 nm i mocy 100 mW

Box Optronics oferuje laser DFB o długości fali 1310 nm i mocy 100 mW, wysokiej jakości źródło lasera ze sprzężeniem światłowodowym przeznaczone do wymagających zastosowań w zakresie komunikacji optycznej, wykrywania i testowania. Urządzenie to charakteryzuje się strukturą rozproszonego sprzężenia zwrotnego (DFB) z wieloma studniami kwantowymi (MQW), zapewniającą wyjątkową stabilność długości fali, wysoki współczynnik tłumienia trybu bocznego i moc wyjściową światłowodu jednomodowego do 120 mW.

Laser ten, umieszczony w standardowej 14-pinowej obudowie motylkowej ze zintegrowaną chłodnicą TEC, termistorem, izolatorem optycznym i fotodiodą monitorującą, jest kompatybilny ze standardami pinów OC-48. Niezależnie od tego, czy chodzi o systemy testowe dużej mocy, światłowodowe sieci czujnikowe, czy systemy komunikacyjne nowej generacji, Box Optronics zapewnia niezawodną wydajność popartą rygorystyczną kontrolą jakości i globalnym wsparciem technicznym.

Najważniejsze cechy — Laser DFB o mocy 1310 nm i mocy 100 mW

● Wysoka optyczna moc wyjściowa: typowo do 120 mW (światłowód SM)

● Struktura DFB z wieloma studniami kwantowymi (MQW) zapewniająca doskonałą stabilność długości fali

● Wysoki współczynnik tłumienia trybu bocznego (SMSR): typowo >35 dB

● Wbudowany izolator optyczny zapewniający ochronę przed odbiciem wstecznym

● Zintegrowana chłodnica TEC i termistor do precyzyjnej kontroli długości fali

● Fotodioda monitorująca do monitorowania mocy w czasie rzeczywistym

● Opcje światłowodów jednomodowych (SM) lub utrzymujących polaryzację (PM).

● Standardowe złącze światłowodowe FC/APC (możliwość dostosowania)

● Zgodny z pinami OC-48, 14-pinowy pakiet motylkowy zgodny ze standardem branżowym

Typowe zastosowania – Laser DFB o mocy 1310 nm i mocy 100 mW

● Systemy optyczne i pomiarowe dużej mocy

● Nadajniki i urządzenia nadawczo-odbiorcze do komunikacji światłowodowej

● Źródła początkowe wzmacniacza optycznego

● FMCW LiDAR

● Laboratoria badawczo-rozwojowe

● Monitorowanie i kontrola procesów przemysłowych

Dane techniczne - Laser DFB 1310nm 100mW

Absolutne maksymalne oceny

Charakterystyka optyczno-elektryczna (T=25°C, IF=IOP)

Szczegóły produktu — Laser DFB o mocy 1310 nm i mocy 100 mW

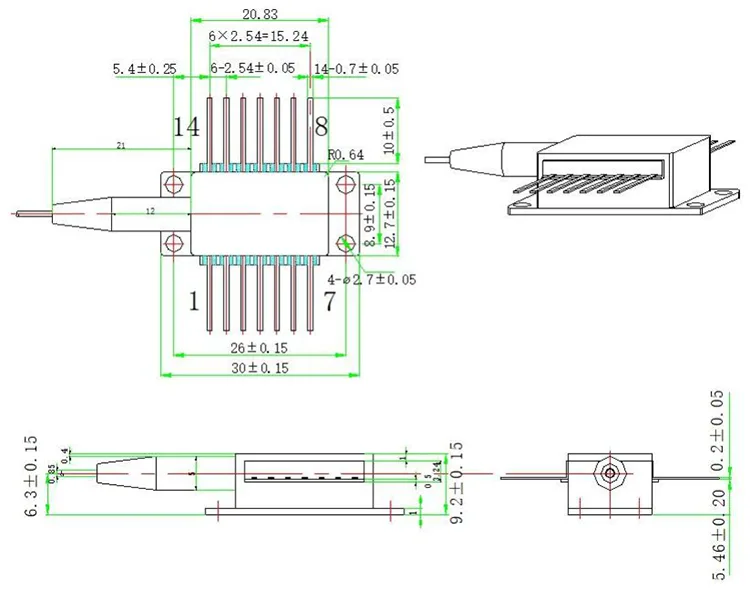

Wymiary opakowania

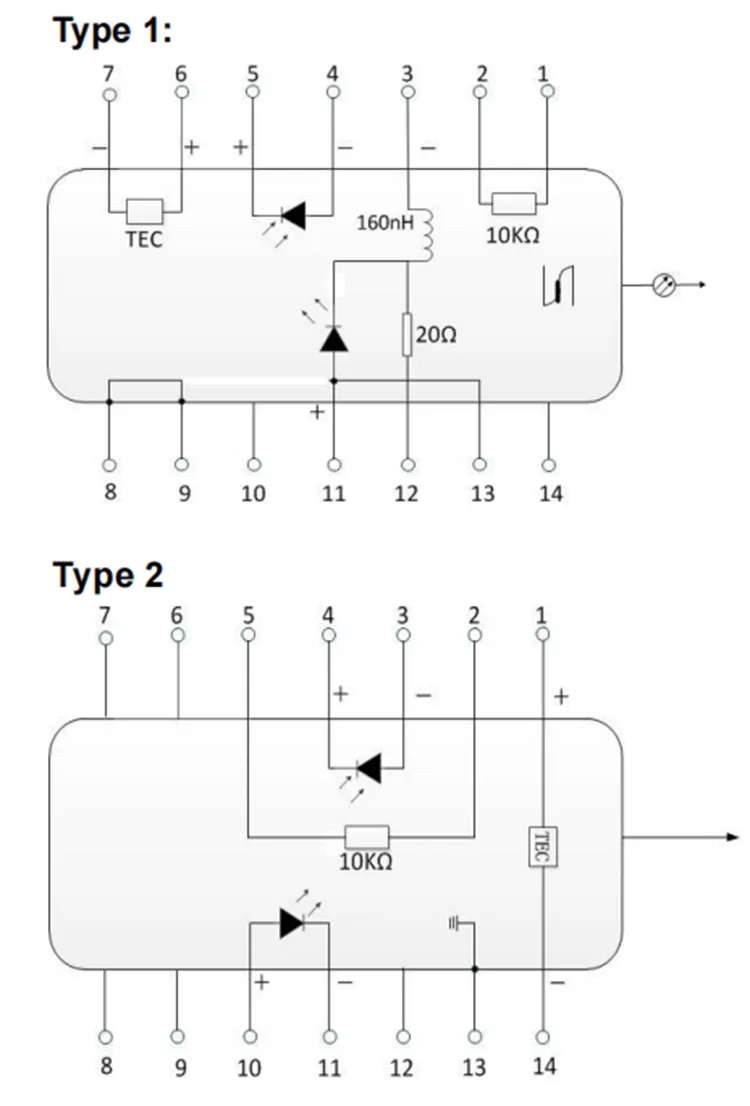

Definicja pinów (typ 1)

Definicja pinów (typ 2)

Dlaczego warto wybrać Box Optronics?

● ✓ Ponad 10 lat doświadczenia w produkcji profesjonalnych diod laserowych

● ✓ Ścisła kontrola jakości ze 100% testami przed wysyłką

● ✓ Konkurencyjne ceny i stabilna możliwość dostaw masowych

● ✓ Elastyczne opcje dostosowywania długości fali, mocy, światłowodu i opakowania

● ✓ Pomoc techniczna i szybka reakcja 7×24 godziny

● ✓ Przykładowe testy dostępne do oceny

● ✓ System zarządzania jakością posiadający certyfikat ISO9001:2015

● ✓ Wysyłka globalna z dostawą DHL, UPS, FedEx Express

Informacje o zamawianiu

Numer części

BFLD - XXXX - XX - XX - X

Przykład: BFLD-1310-1HPM-FA2

1310nm 100mW DFB14-pinowa dioda laserowa motylkowa, włókno PM, złącze FC/APC, rozmieszczenie styków typu 2

Dostępne opcje dostosowywania

● Środkowa długość fali: 1270 ~ 1650 nm (dostępne niestandardowe długości fal)

● Moc wyjściowa: 10 mW, 20 mW, inne

● Typ włókna: włókno jednomodowe, włókno utrzymujące polaryzację

● Długość włókna: 1 m, 1,5 m, 2 m (długości niestandardowe)

● Typ złącza: FC/APC, FC/UPC, SC/APC, LC/APC, gołe włókno

● Konfiguracja pinów: typ 1, typ 2

W przypadku wymagań niestandardowych prosimy o kontakt z naszym zespołem sprzedaży:

E-mail: sales06@boxoptronics.com

Tel: +86-13322933691

Strona internetowa: www.boxphotonics.com

Arkusz danych i raport z testów

Do każdego urządzenia dołączony jest kompleksowy raport z testów dokumentujący zmierzone parametry wydajności. Arkusz testowy zawiera szczegółowe specyfikacje, krzywe wydajności i uwagi.

● Indywidualny raport z testu dołączony do każdego urządzenia

● Podano typowe krzywe widmowe i mocy

Arkusz danych

Raport z testu w celach informacyjnych

Warunki wyceny i płatności

Warunki wyceny

● EXW (Ex Works): zalecane, jeśli masz konto DHL/UPS/FedEx. Wysyłamy za pomocą Twojego konta; brak kosztów wysyłki pobieranych przez nas.

● DAP (Dostawa na miejsce): Jeśli nie masz konta kurierskiego, możemy zorganizować wysyłkę z opłaconą z góry frachtem.

● Inne warunki: skontaktuj się z nami w celu omówienia.

Warunki płatności

● PayPal: szybka i bezpieczna płatność za próbki i małe zamówienia

● T/T (przelew bankowy): standardowa metoda płatności w przypadku normalnych zleceń produkcyjnych

● Alibaba Trade Assurance: bezpieczna ochrona zamówień w przypadku transakcji online z gwarancją kupującego

● Elastyczne warunki płatności: do negocjacji w przypadku partnerów długoterminowych lub strategicznych

Czas realizacji

● Produkcja standardowa: ~10 dni roboczych

● Produkty dostępne w magazynie: wysyłka w ciągu 2-3 dni roboczych

● Konfiguracje niestandardowe: 15–20 dni roboczych

● Zamówienia hurtowe: prosimy o kontakt w celu uzyskania harmonogramu produkcji

● Wysyłka międzynarodowa: 3–5 dni roboczych (DHL/UPS/FedEx express)

● Usługa przyspieszona: dostępna na żądanie (może obowiązywać dodatkowa opłata)

Uwagi dotyczące obsługi i obsługi

Ochrona ESD

To urządzenie jest wrażliwe na ładunki elektrostatyczne. Podczas pakowania, transportu i użytkowania wymagane jest ścisłe przestrzeganie środków ochrony antystatycznej. Niezastosowanie się do tego może skutkować trwałym uszkodzeniem urządzenia.

● Podczas obsługi urządzenia zawsze noś antystatyczny pasek na nadgarstek

● Pracuj na odpowiednio uziemionej macie antystatycznej

● Upewnij się, że cały sprzęt jest prawidłowo uziemiony

● Unikaj bezpośredniego dotykania styków i złącza światłowodowego

Rozważania dotyczące zasilania

● Używaj regulowanego źródła prądu o niskim poziomie szumów

● Zastosuj odpowiednie ograniczenie prądu, aby zapobiec uszkodzeniom

● Unikaj przepięć zasilania i skoków napięcia

● Nigdy nie przekraczaj maksymalnego znamionowego prądu przewodzenia

● Zawsze włączaj chłodzenie TEC przed zastosowaniem prądu lasera

Obsługa włókien

● Unikaj nadmiernego zginania światłowodu

● Nie ciągnij ani nie skręcaj pigtaila światłowodowego

● Przed podłączeniem oczyść złącza światłowodowe

● Zawsze używaj zatyczek przeciwkurzowych, gdy złącze nie jest używane

● Przed użyciem sprawdź powierzchnię końcową światłowodu pod kątem uszkodzeń

Zarządzanie ciepłem

● Zamontuj urządzenie na odpowiednim radiatorze, aby uzyskać optymalną wydajność

● Zapewnij dobry kontakt termiczny pomiędzy opakowaniem a radiatorem

● Użyj materiału termoprzewodzącego (smaru termicznego/podkładki), aby zapewnić lepsze przenoszenie ciepła

● Aby zapewnić niezawodność, należy działać w określonym zakresie temperatur

● Odczekaj wystarczający czas na rozgrzewkę, aby ustabilizować długość fali

Zapewnienie jakości i obsługa posprzedażna

Okres gwarancji

Box Optronics gwarantuje, że ten produkt będzie wolny od wad materiałowych i wykonawczych przez okres 12 miesięcy od daty zakupu. W okresie gwarancyjnym bezpłatnie naprawimy lub wymienimy wadliwe produkty według naszego uznania.

Wyłączenia gwarancyjne

Poniższe warunki nie są objęte bezpłatną gwarancją:

● Uszkodzenia spowodowane czynnikami naturalnymi (piorun, powódź itp.) lub wpływami środowiska

● Awarie spowodowane niewłaściwą obsługą lub niewłaściwym użytkowaniem przez użytkownika

● Widoczne uszkodzenia fizyczne spowodowane błędem człowieka

● Nieautoryzowane próby demontażu, modyfikacji lub naprawy

● Zmienione lub niekompletne etykiety gwarancyjne na obudowie

● Uszkodzenie lub utrata podczas transportu po wysyłce

● Uszkodzenia spowodowane przekroczeniem maksymalnych wartości znamionowych lub warunków pracy

Wsparcie posprzedażowe

● Szybki czas reakcji: w ciągu 24 godzin w dni robocze

● Zdalne rozwiązywanie problemów i pomoc techniczna w zakresie aplikacji

● Płatna usługa konserwacji dostępna po okresie gwarancyjnym

● Niestandardowe usługi doradztwa technicznego
