Moduł diody laserowej DFB 1030nm 50mW

Spis treści

1. Wprowadzenie 1030nm Moduł diody laserowej DFB o mocy 50 mW

2. Dane techniczne

3. Cechy produktu

4. Typowe zastosowania

5. Szczegóły produktu

6. Informacje o zamawianiu

7. Arkusz danych i arkusz testowy

8. Warunki wyceny i płatności

9. Czas realizacji

10. Uwagi dotyczące operacji

11. Zapewnienie jakości i Obsługa posprzedażna

Wprowadzenie produktu

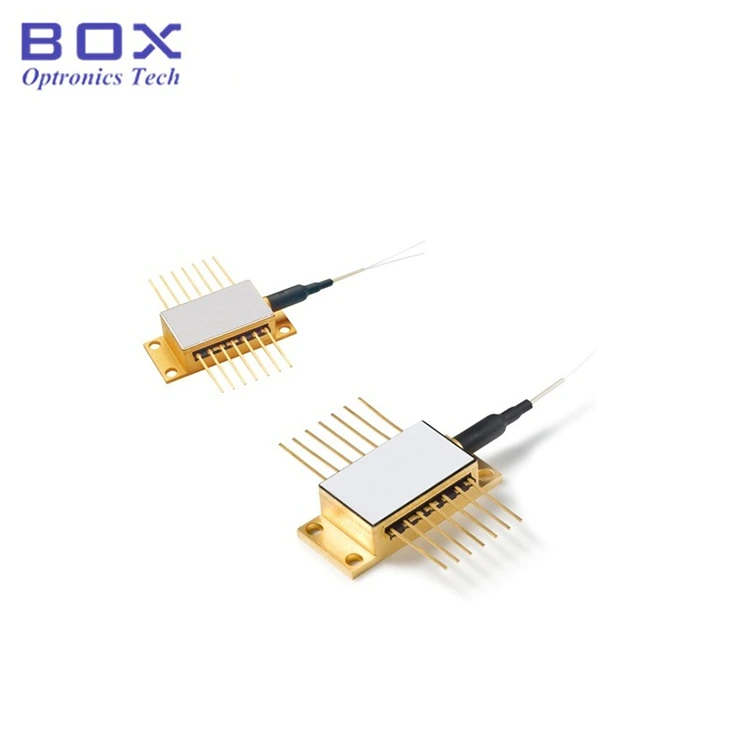

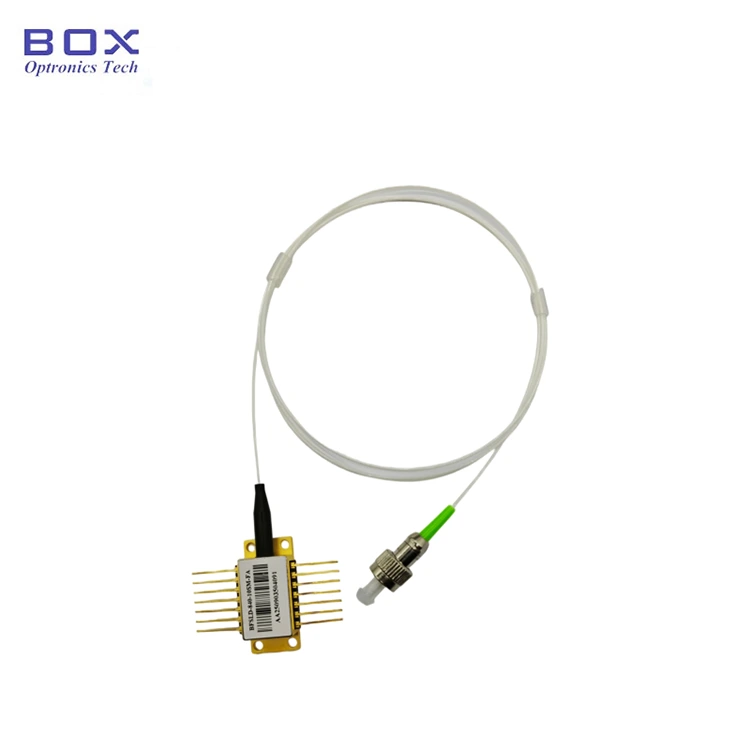

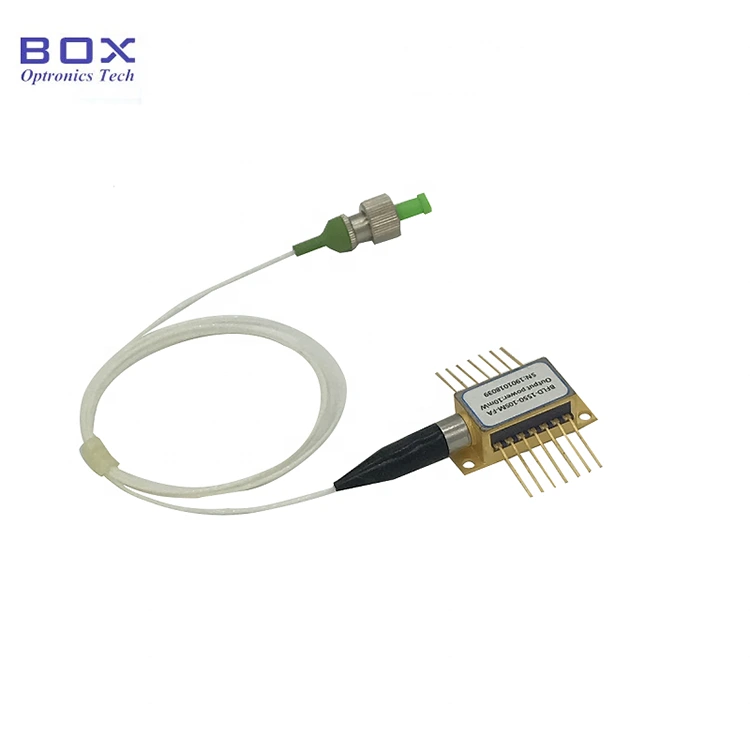

Moduł diody laserowej DFB 1030nm 50mW jest hermetyczny zamknięte w 14-pinowej obudowie motylkowej. Obsługuje pracę CW lub impulsową i integruje chłodnicę TEC i termistor dla stabilnego widma. Nadaje się do spektroskopii, telekomunikacja, oświetlenie i wykrywanie. Przed włączeniem należy najpierw włączyć chłodnicę TEC, następnie włączaj zasilanie małymi krokami, aby zapobiec przegrzaniu chipa lub staje się przeciążony.

Specyfikacje produktu

Cechy produktu

● Laser z rozproszonym sprzężeniem zwrotnym;

● Praca CW lub impulsowa;

● Wbudowany monitor PD, chłodnica termoelektryczna i termistor;

● Opcjonalne złącze FC/APC.

Aplikacje produktów

● Spektroskopia;

● Telekomunikacja;

● Oświetlenie;

● Wyczuwanie.

Produkt Szczegóły

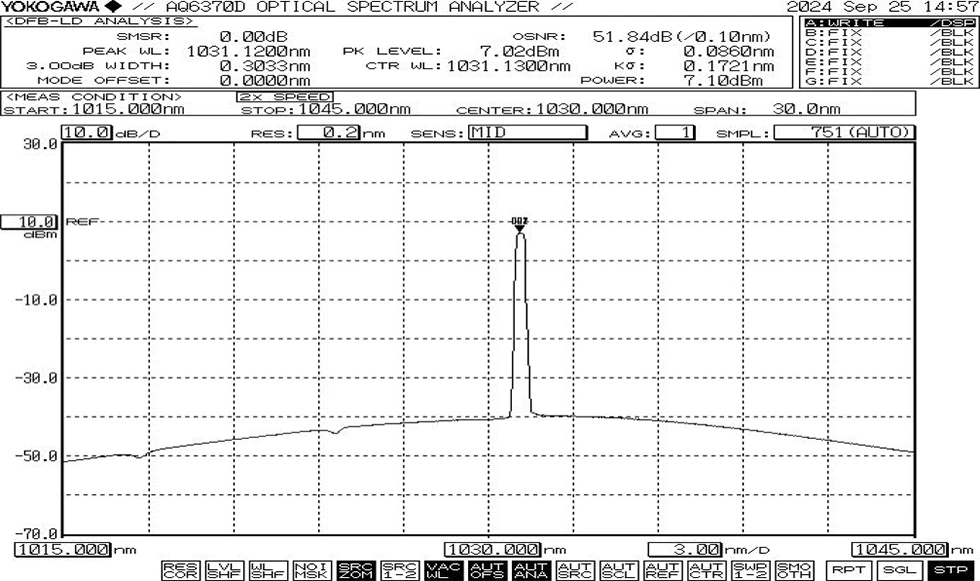

● Typowe widmo: 1030nm, tolerancja WL +/-2nm

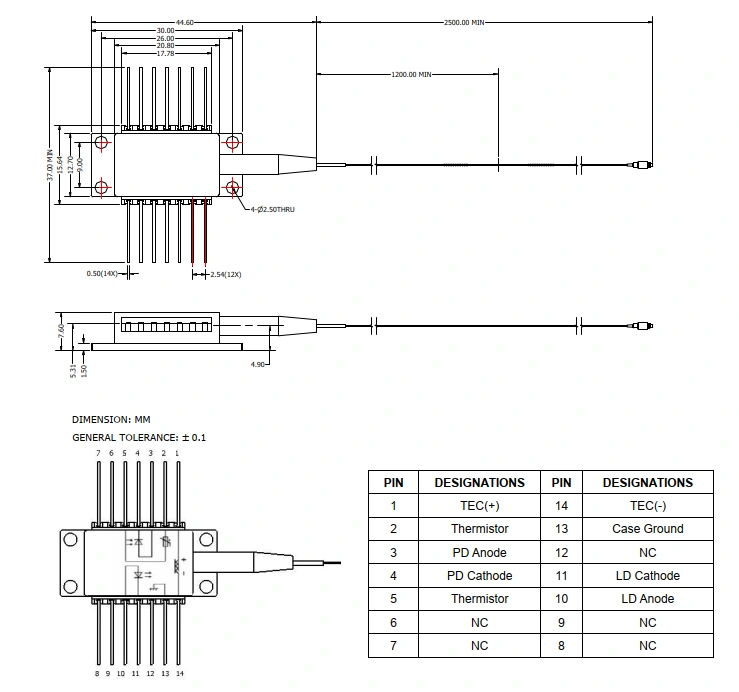

● Rysunek opakowania i definicja pinów (Jednostka: mm)

Często zadawane pytania

(1) Czy to jest to Czy można regulować długość fali poprzez zmianę temperatury? Co to jest współczynnik?

--Współczynnik długości fali/temperatury 0,01 nm/℃.

(2)Co to jest rodzaj włókna?

--Corning HI1060, NA = 0,14, MFD = 6,2 um przy 1060 nm.

(3)Co to jest zakres regulacji mocy?

--10 ~ 100%.

(4) Czy ty zapewnić rurkę ochronną i złącze dla LD?

--Tak. Luźna tuba 900um i FC/APC są opcjonalne.

Zamawianie informacje

np.: BFLD-D1030-50SM-FA

(Informacje dotyczące zamówienia: Moduł diody laserowej DFB 1030nm 50mW, motylkowy pakiet, ze światłowodem SM, złączem FC/APC).

W przypadku innych niestandardowych wymagań prosimy o kontakt: sales06@boxoptronics.com

Arkusz danych i Arkusz testowy

Arkusz danych

Arkusz testowy

Warunki wyceny i płatność

● Warunki wyceny

(1) EXW:

Jeśli posiadasz konto DHL/UPS/FedEx, Box Optronics sugeruje jego użycie EXW. Wysyłamy za pośrednictwem Twojego konta; nie pobieramy kosztów wysyłki.

(2) DAP:

Jeżeli nie posiadasz konta prosimy o opłacenie kosztów wysyłki z góry produkty.

● Warunki płatności

Dostępne są PayPal i T/T.

Czas realizacji

Produkcja zajmuje około 10 dni roboczych. (Jeśli są jakieś w magazynie, zostanie szybciej wysłany.)

Międzynarodowa logistyka może zająć 3-5 dni roboczych.

Operacja Notatki

● Podczas pracy to urządzenie emituje wiązkę laserową o dużej intensywności; zrobić nie patrz bezpośrednio na powierzchnię końcową włókna, ponieważ może to spowodować uszkodzenie oczu.

● Światłowody są delikatne; nie używaj światłowodu do ciągnięcia urządzenia. Podczas wkładania lub wyjmowania urządzenia z gniazda nie należy wywierać nacisku lub pociągnij za tuleję znajdującą się z tyłu obudowy urządzenia. Dla urządzeń wyposażone w złącza, należy upewnić się, że zarówno urządzenie, jak i złącze światłowodowe są podnoszone jednocześnie podczas montażu lub demontażu.

● Jeśli piny wymagają lutowania, temperatura lutowania nie może przekraczać 260°C, a czas lutowania nie może przekraczać 10 sekund. Szczególne należy zwrócić uwagę na następujące kwestie: podczas procesu lutowania, urządzenie musi być odłączone od zasilania, a lutownica musi być prawidłowo uziemiony.

● Podczas korzystania z urządzenia należy ściśle przestrzegać napięcia roboczego i zakresy prądu określone w arkuszu danych. Kluczowe parametry — w tym Ith (Prąd progowy), Iop max (maksymalny prąd roboczy), Vop max (maksymalny napięcie robocze) i λc (długość fali środkowej) – należy podać odniesienie szczegółowo w raporcie z testu dostarczonym w momencie wysyłki. Uwaga: Działanie przekraczające bezwzględnie maksymalne wartości znamionowe mogą spowodować trwałe uszkodzenie urządzenia.

Zapewnienie jakości i Obsługa posprzedażna

● Okres gwarancji:

Bezpłatna naprawa lub wymiana wad niezwiązanych z działalnością człowieka w ciągu 1 rok od zakupu. Płatne usługi serwisowe dostępne po 1 roku.

● Wyłączenia z bezpłatnej gwarancji:

W okresie bezpłatnej gwarancji, bezpłatna naprawa lub wymiana zostaną dostarczone w przypadku usterek spowodowanych problemami z jakością produktu. Jednak Pudełko Optronics zastrzega sobie prawo do odmowy bezpłatnej naprawy w poniższych przypadkach przypadki w okresie gwarancyjnym:

(1) Uszkodzeń spowodowanych czynnikami naturalnymi (np. uderzenie pioruna, kurz) lub wpływy środowiska.

(2) Wadliwe działanie spowodowane niewłaściwą obsługą przez użytkownika.

(3) Oczywiste uszkodzenia fizyczne spowodowane błędem ludzkim.

(4) Nieautoryzowany demontaż, modyfikacja lub naprawa.

(5) Zmienione lub niekompletne etykiety gwarancyjne na obudowie.

(6) Uszkodzenie lub utrata podczas transportu.
