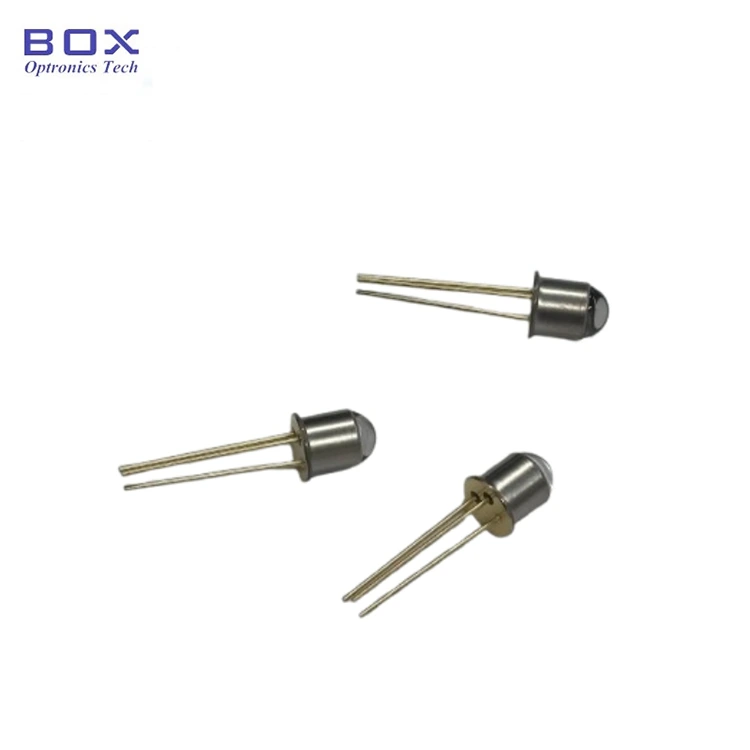

Fotodioda PIN InGaAs o średnicy 1 mm

Przegląd produktu - Fotodioda PIN InGaAs o średnicy aktywnej 1 mm

Fotodioda InGaAs PIN o średnicy 1 mm (modele: BPD-1STO46B-BL i BPD-1STO46B-FW) firmy Box Optronics to kompaktowy fotodetektor InGaAs PIN o wysokiej czułości przeznaczony do detekcji optycznej w bliskiej podczerwieni w zakresie długości fal od 900 nm do 1650 nm. Dzięki aktywnemu obszarowi o średnicy 1 mm zapewnia zrównoważone połączenie możliwości zbierania światła, tolerancji sprzężenia i wydajności wykrywania w zastosowaniach związanych z pomiarem mocy optycznej, oprzyrządowaniem światłowodowym i monitorowaniem optycznym.

Dostępne są dwie konfiguracje pakietu TO46: BPD-1STO46B-BL z okienkiem z soczewką kulistą dla lepszej wydajności sprzęgania z sygnałami optycznymi skupionymi lub sprzężonymi światłowodami oraz BPD-1STO46B-FW z płaskim oknem do wykrywania optycznego w wolnej przestrzeni i zastosowań wymagających planarnego interfejsu optycznego. Obie wersje posiadają hermetyczne metalowe opakowanie TO46 zapewniające niezawodną i długoterminową pracę.

Kluczowe cechy: Fotodioda PIN InGaAs o powierzchni aktywnej 1 mm

· Średnica obszaru aktywnego 1 mm

· Szeroki zakres odpowiedzi widmowej: 900nm-1650nm

· Wysoka czułość: typowo 0,9 A/W przy 1310 nm, 0,95 A/W przy 1550 nm

· Niski prąd ciemny i niska pojemność złącza

· Kompaktowa, hermetyczna metalowa obudowa TO46

· Dwie opcje okienka: soczewka kulkowa (BL) zapewniająca lepszą skuteczność sprzęgania, płaskie okno (FW) do wykrywania wolnej przestrzeni

Typowe zastosowania – fotodioda PIN InGaAs o powierzchni aktywnej 1 mm

· Mierniki mocy optycznej i systemy monitorowania mocy optycznej

· Sprzęt do testowania i pomiaru światłowodów

· Monitorowanie mocy EDFA i wzmacniacza optycznego

· Spektroskopia NIR i systemy wykrywania optycznego

· Aplikacje do detekcji optycznej w wolnej przestrzeni

· Charakterystyka i kalibracja elementu optycznego

· Oprzyrządowanie fotoniczne i integracja OEM

Specyfikacja produktu -1mm Aktywna powierzchnia InGaAs PIN Fotodioda

Absolutne maksymalne wartości znamionowe (TC = 25°C)

Charakterystyka elektrooptyczna (TC = 25°C)

Definicja opakowania i pinów -1mm Aktywny obszar fotodiody InGaAs PIN

Rodzaj opakowania: Hermetyczne opakowanie metalowe TO46

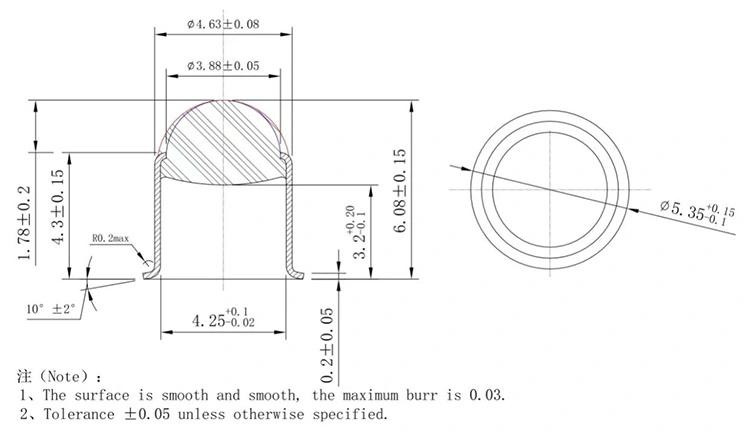

Soczewka kulkowa:

Okno płaskie:

Informacje dotyczące zamawiania -1mm obszar aktywny InGaAs PIN Fotodioda

Nomenklatura modeli

BPD - X X DO XX - X - X

Przykład: BPD-1STO46B-FW

Arkusz danych -1mm Aktywna fotodioda InGaAs PIN

BPD-1STO46B-BL

BPD-1STO46B-FW

Często zadawane pytania (FAQ)

P: Jaka jest różnica między wersją BL (soczewka kulkowa) a FW (płaskie okno)?

Odp.: BPD-1STO46B-BL jest wyposażony w okienko z kulistą soczewką, które poprawia skuteczność sprzęgania optycznego poprzez skupianie padającego światła na obszarze aktywnym o średnicy 1 mm. Nadaje się do sygnałów optycznych sprzężonych światłowodami, wiązek skupionych i zastosowań wymagających wyższej tolerancji sprzężenia, takich jak pomiar mocy optycznej i sprzęt do testowania światłowodów.

BPD-1STO46B-FW jest wyposażony w płaskie okno optyczne bez skupiającej optyki, zapewniając bezpośredni interfejs optyczny do zastosowań związanych z detekcją optyczną i pomiarami w wolnej przestrzeni, gdzie ważne jest zachowanie oryginalnego profilu wiązki.

Obie wersje wykorzystują ten sam układ fotodiody InGaAs PIN i hermetyczną obudowę TO46, przy czym konfigurację okna optycznego można wybrać w zależności od metody sprzęgania i wymagań aplikacji.

P: Jaki zakres długości fali może wykryć fotodioda 1 mm InGaAs?

Odp.: Ta fotodioda PIN InGaAs zapewnia szeroki zakres odpowiedzi widmowej bliskiej podczerwieni od 900 nm do 1650 nm, obejmujący powszechnie używane długości fal optycznych, w tym pasma komunikacyjne 1310 nm i 1550 nm. Czułość jest określona na 1310 nm (typowo 0,9 A/W) i 1550 nm (typowo 0,95 A/W). Nadaje się do pomiaru mocy optycznej, monitorowania lasera, wykrywania optycznego i zastosowań oprzyrządowania wymagających niezawodnej detekcji NIR.

P: Jaka jest minimalna ilość zamówienia (MOQ)?

Odp.: MOQ dla fotodiody PIN 1 mm InGaAs TO46 wynosi 1 szt. Obsługujemy elastyczne ilości zamówień, od pojedynczych jednostek do badań i rozwoju oraz prototypowania, po większe ilości do produkcji instrumentów i programów OEM.

P: Czy mogę otrzymać wersję fotodiody PIN InGaAs PIN o średnicy 1 mm z pigtailem światłowodowym?

O: Tak. Box Optronics oferuje również moduły fotodiod InGaAs z pigtailami światłowodowymi z opcjami złączy do bezpośredniego połączenia światłowodowego. Moduły te integrują chip fotodiody InGaAs ze złączem światłowodowym w kompaktowej obudowie, odpowiedniej do integracji OEM z przyrządami optycznymi i systemami światłowodowymi.
