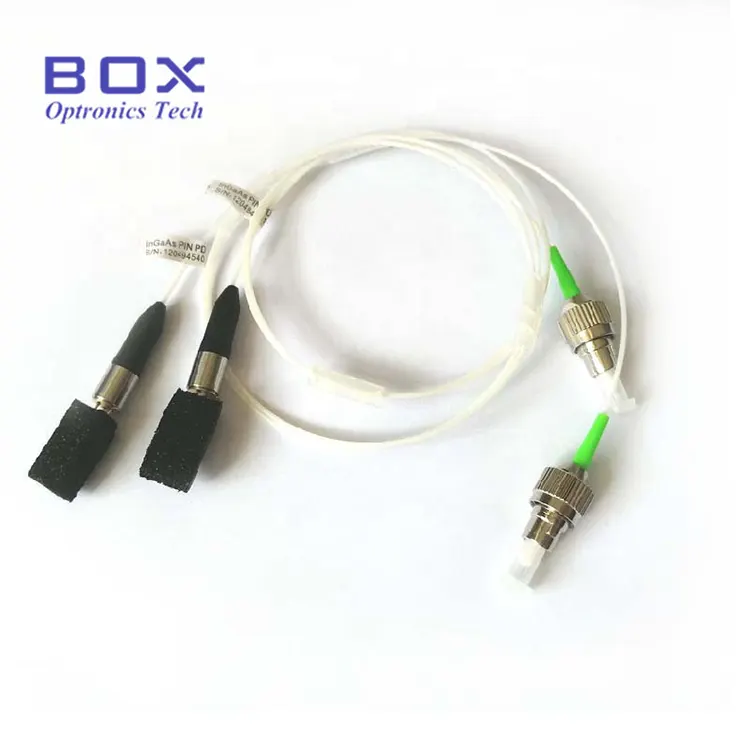

Detektor fotodiodowy InGaAs PIN z pigtailem

Przegląd produktu   - Detektor fotodiodowy InGaAs PIN z pigtailem

Detektor fotodiodowy InGaAs PIN z pigtailem jest detektorem optycznym o zakresie odpowiedzi widmowej 1100-1650 nm. Zapewnia wysoką czułość w powszechnie używanych długościach fal 1310 nm i 1550 nm i jest przeznaczony do komunikacji światłowodowej, telewizji kablowej, wykrywania oraz zastosowań testowych i pomiarowych. BPD-70P10B-FA ma obszar aktywny 70um i 1-metrowy pigtail światłowodowy ze złączem FC/APC i jest dostępny z magazynu. Inne konfiguracje obszaru aktywnego, opakowania, światłowodu, złącza i układu pinów są dostosowane do integracji OEM.

Kluczowe funkcje   — Detektor fotodiody PIN InGaAs z pigtailem

· Szeroki zakres odpowiedzi widmowej: 1100 nm do 1650 nm

· Wysoka czułość, niski prąd ciemny i niska pojemność złącza

· Szeroka przepustowość: 2,5 GHz

· Szybki czas narastania/opadania: 0,3 ns

· Wyjście światłowodowe z pigtailami ze złączem FC/APC lub innym (dostępna jest również opcja gniazda)

Typowe zastosowania   - Detektor fotodiody PIN InGaAs z pigtailem

· Analogowe odbiorniki optyczne do transmisji wideo CATV i światłowodowej

· Szerokopasmowe systemy detekcji RF przez światłowód

· Przyrządy do testów i pomiarów optycznych, w tym do wykrywania sygnału OTDR

· Rozproszone wykrywanie światłowodowe, takie jak rozproszone wykrywanie akustyczne (DAS)

· Monitorowanie mocy optycznej w systemach EDFA, DWDM i laserowych

· Badania laboratoryjne fotoniki i integracja systemów OEM

Specyfikacja produktu   - Detektor fotodiodowy InGaAs PIN z pigtailem

Absolutne maksymalne wartości znamionowe (TC = 25°C)

Charakterystyka optyczno-elektryczna (TC = 25°C)

Definicja opakowania i pinów   - Detektor fotodiody InGaAs PIN z koncentrycznym pigtailem

Informacje dotyczące zamawiania   — Detektor fotodiodowy InGaAs PIN z pigtailem

Nomenklatura modeli

BPD - XX X XX X - XX -   ( X   )

Przykład: BPD-70P10B-FA (obszar aktywny 70 m, typ pigtailowy, światłowód 1,0 m, układ pinów typu B, złącze FC/APC)

Uwaga: długość warkocza i format karty stałej można dostosować. Strukturę produktu, wielkość, parametry optyczne i wymagania technologii procesu można zaprojektować zgodnie z wymaganiami klienta.

Arkusz danych   — Detektor fotodiodowy InGaAs PIN z pigtailem

Arkusz danych

Często zadawane pytania (FAQ)

P: Jaka jest różnica między współosiowym detektorem fotodiody z pigtailem a fotodiodami TO-can InGaAs?

Odp.: Główne różnice dotyczą projektu opakowania i integracji systemu. Detektor koncentryczny z pigtailem łączy fotodiodę PIN InGaAs w hermetycznej obudowie koncentrycznej z pigtailem światłowodowym, zapewniając bezpośrednie połączenie światłowodowe i wydajność wysokiej częstotliwości w zastosowaniach takich jak odbiorniki CATV i sprzęt do testów optycznych. Fotodiody TO5/TO46 wykorzystują obudowy w metalowych puszkach z oknami optycznymi i wymagają zewnętrznego sprzężenia optycznego, co czyni je bardziej odpowiednimi do wykrywania wolnej przestrzeni i pomiaru mocy optycznej.

P: Jaka jest różnica pomiędzy opcjami opakowań z pigtailami i pojemnikami?

Odp.: Wersja z pigtailem ma trwale przymocowany włókno do bezpośredniego połączenia optycznego, natomiast wersja z gniazdem zapewnia odłączany interfejs światłowodowy umożliwiający wygodne podłączenie i wymianę. Wybór zależy głównie od wymagań dotyczących integracji systemu: pakiety z pigtailami nadają się do stałych instalacji OEM, natomiast pakiety z gniazdami są wygodne dla sprzętu testowego i laboratoryjnego.

P: Jak wybrać obszar aktywny fotodiody InGaAs PIN?

Odpowiedź: Średnicę obszaru aktywnego należy wybrać na podstawie rozmiaru wiązki optycznej, schematu sprzęgania i szerokości pasma wykrywania celu. Mniejsze średnice obszaru aktywnego zapewniają niższą pojemność złącza i większą szybkość reakcji, podczas gdy chipy o większej powierzchni zapewniają wyższą wydajność zbierania sygnału optycznego i swobodną tolerancję wyrównania. W przypadku systemów ze sprzężeniem światłowodowym opcje średniej wielkości, takie jak 70 um, mogą zapewnić dobry kompromis pomiędzy szerokością pasma a szerokością ustawienia.

Powiązane produkty

· Fotodioda PIN o powierzchni aktywnej 1 mm InGaAs

· Fotodioda PIN InGaAs 5 mm TO5

· Fotodioda krzemowa TO46

· Wzmacniacz światłowodowy domieszkowany erbem w paśmie C

Uwagi dotyczące obsługi i obsługi

· Podczas obchodzenia się z fotodiodą należy przestrzegać odpowiednich procedur ochrony ESD, ponieważ fotodiody InGaAs PIN są urządzeniami wrażliwymi na ESD.

· Unikaj dotykania końcówki światłowodu lub złącza optycznego gołymi palcami.

· Nie przekraczaj bezwzględnych maksymalnych wartości znamionowych określonych w arkuszu danych.

· Unikaj nadmiernego zginania lub naprężeń mechanicznych pigtailu światłowodowego.
