Fotodioda PIN InGaAs 1mm TO46

Box Optronics dostarcza fotodiodę PIN InGaAs TO46 o średnicy 1 mm, zaprojektowaną do wykrywania z wysoką czułością bliskiej podczerwieni w paśmie długości fal od 900 nm do 1650 nm. Charakteryzuje się wysoką responsywnością (typ. 0,95 A/W przy 1550 nm), niskim prądem ciemnym i niską pojemnością. Fotodioda, umieszczona w kompaktowej, hermetycznie zamkniętej metalowej puszce TO46 z płaskim okienkiem, zapewnia niezawodną, długoterminową pracę w rozszerzonym zakresie temperatur od -40°C do +85°C. Idealny do integracji z miernikami mocy optycznej, przyrządami testowymi i systemami komunikacji światłowodowej.

Wyślij zapytanie

Opis produktu

Przegląd produktu - Fotodioda PIN 1mm InGaAs TO46

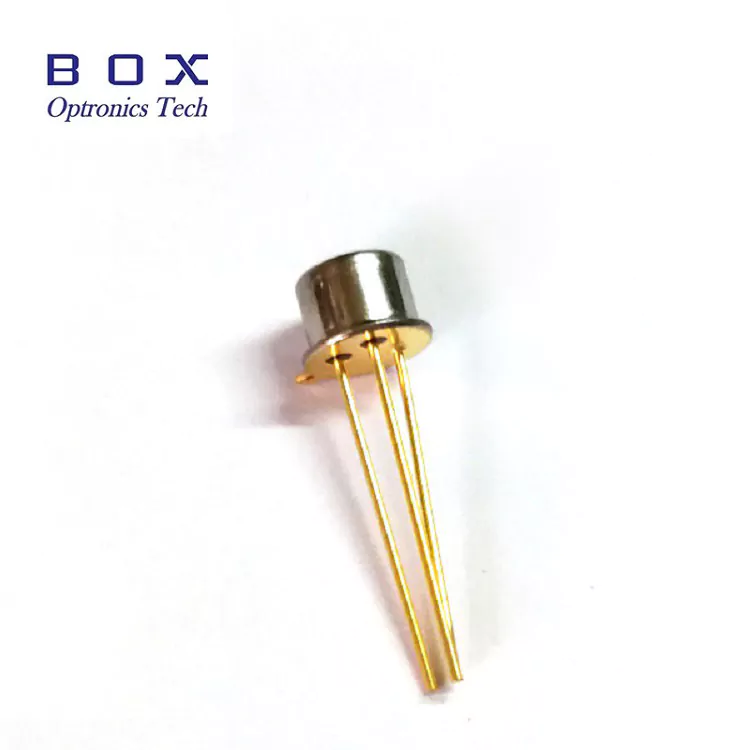

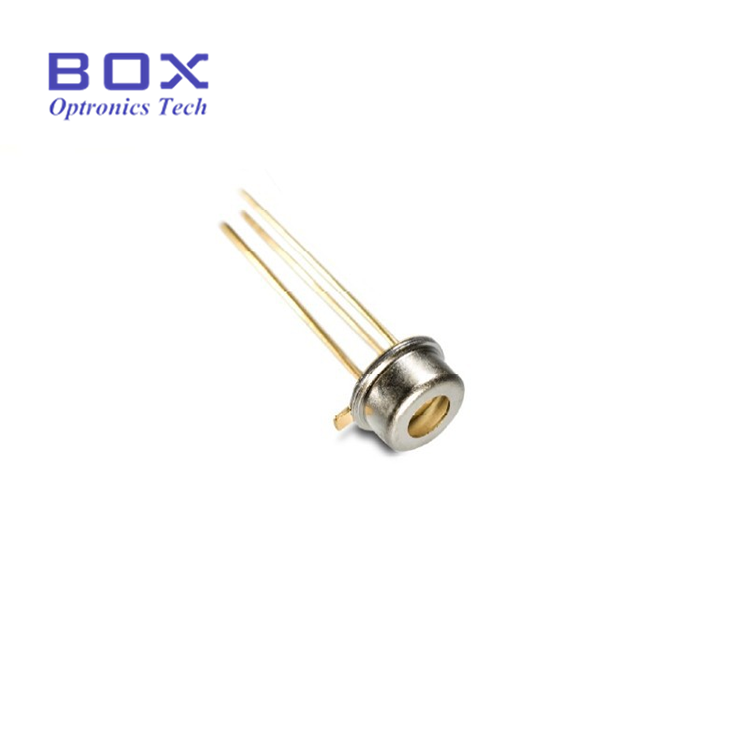

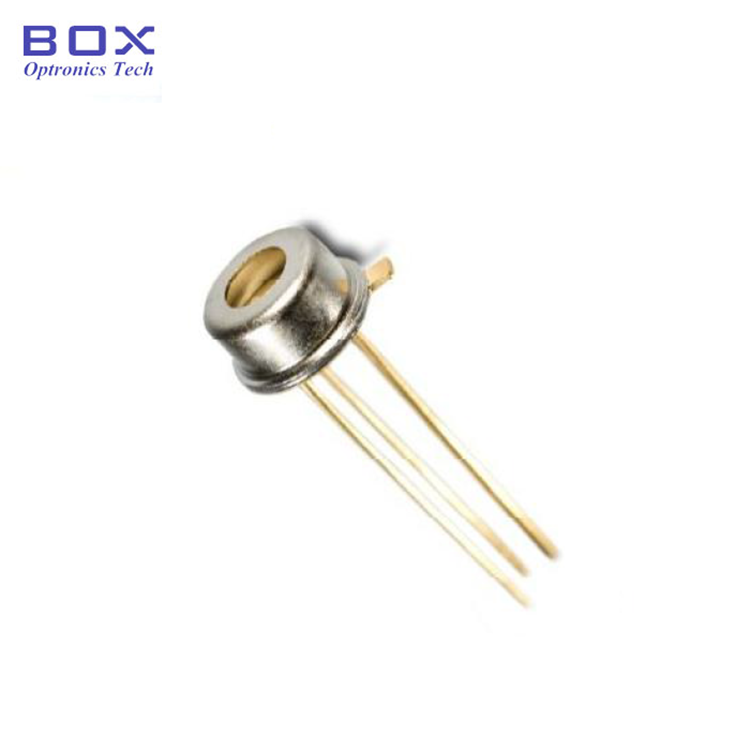

Fotodioda PIN InGaAs 1 mm (model BPD-1STO46B-FW) firmy Box Optronics to wysokowydajny fotodetektor InGaAs przeznaczony do zastosowań w detekcji bliskiej podczerwieni (NIR). Wyposażony w strukturę diody PIN, przekształca padającą moc optyczną w zakresie długości fal 900–1650 nm na proporcjonalny fotoprąd o wysokiej liniowości i czułości. Posiada obszar aktywny o średnicy 1 mm. Zapakowana w hermetyczną metalową puszkę TO46 z płaskim oknem optycznym, fotodioda jest wytrzymała mechanicznie, zapewniając stabilną pracę w wymagających warunkach przemysłowych i laboratoryjnych. Te cechy sprawiają, że jest to doskonały wybór do monitorowania mocy optycznej, pomiarów testowych światłowodów, detekcji laserowej i spektroskopii NIR.

Najważniejsze cechy – Fotodioda PIN InGaAs 1 mm TO46

• Średnica obszaru aktywnego: 1 mm dla skutecznego zbierania światła

• Szeroki zakres odpowiedzi widmowej: od 900 nm do 1650 nm

• Wysoka czułość: typowo 0,9 A/W przy 1310 nm, 0,95 A/W przy 1550 nm

• Bardzo niski prąd ciemny, niska pojemność złącza

• Wysoka niezawodność i długoterminowa stabilność

• Hermetyczny metalowy pakiet z płaskim oknem TO46

• Standardowa konfiguracja TO-CAN ułatwiająca montaż

Typowe zastosowania – fotodioda PIN InGaAs 1 mm TO46

• Mierniki mocy optycznej i moduły monitorowania mocy optycznej

• Sprzęt do testowania i pomiaru światłowodów

• Optyczna detekcja sygnału i monitorowanie mocy w systemach telekomunikacyjnych

• Spektroskopia w bliskiej podczerwieni (NIR) i przyrządy analityczne

• Systemy monitorowania i kontroli mocy lasera

• Kalibracja i charakterystyka tłumika optycznego

• Badania i rozwój w laboratoriach fotonicznych

• Integracja modułów optycznych i rozwój podsystemu fotonicznego

Dane techniczne - Fotodioda PIN InGaAs 1mm TO46

Absolutne maksymalne wartości znamionowe (TC = 25°C)

Parametr	Symbol	Ocena	Jednostka
Napięcie wsteczne	VRmaks	20	V
Temperatura obudowy operacyjnej	SZCZYT	-40 ~ +85	°C
Temperatura przechowywania	TST	-55 ~ +120	°C

Charakterystyka elektrooptyczna (TC = 25°C)

Parametr	Symbol	Warunek testowy	Min.	Typ.	Maks.	Jednostka
Średnica obszaru aktywnego	φ	-	-	1	-	mm
Zakres widmowy	λ	-	900	-	1650	nm
Czułość przy 1310 nm	R	VR = -5 V	0.85	0.9	-	A/W
Czułość przy 1550 nm	R	VR = -5 V	-	0.95	-	A/W
Robocze napięcie wsteczne	VR	-	-	-5	-	V
Ciemny Prąd	Id	VR = -5 V	-	1.5	5.0	nA
Pojemność złącza	C	VR = -5 V, f = 1 MHz	-	50	80	pF
Szerokość pasma 3dB	BW	VR = 0 V, RL = 50 Ω	-	40	-	MHz

Szczegóły produktu-1mm InGaAs PIN Fotodioda TO46

Co to jest fotodioda PIN InGaAs?

Fotodioda PIN InGaAs to detektor półprzewodnikowy o wysokiej czułości przeznaczony do detekcji optycznej w bliskiej podczerwieni (NIR). Oparty na strukturze półprzewodnikowej P-I-N, przekształca padające fotony na fotoprąd z doskonałą liniowością i stabilnością.

Działając w zakresie od 900 nm do 1700 nm, fotodiody InGaAs zapewniają wysoką czułość w pasmach komunikacji optycznej i regionie SWIR, dzięki czemu nadają się do testowania światłowodów, monitorowania mocy optycznej, spektroskopii i zastosowań związanych z wykrywaniem.

Obszar aktywny o grubości 1 mm zapewnia lepszą zdolność zbierania światła i lepszą tolerancję sprzężenia, zapewniając doskonałą równowagę pomiędzy czułością, elastycznością ustawiania i szybkością wykrywania.

Najważniejsze cechy wydajności — fotodioda PIN InGaAs 1 mm TO46

• Wysoka responsywność i wydajność kwantowa

• Bardzo niski prąd ciemny

• Niska pojemność i szybka reakcja

• Szeroki zasięg widmowy

• Hermetyczny pakiet TO46

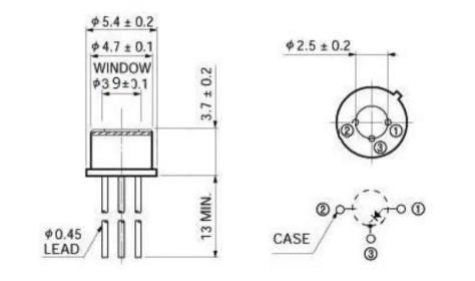

Wymiary opakowania i definicja pinów - Fotodioda PIN 1mm InGaAs TO46

Rodzaj opakowania:Hermetyczna puszka metalowa TO46, płaskie okienko (3-pinowe złącze TO-CAN)

Średnica puszki: φ5,4 ± 0,2 mm (zewnętrzna), φ4,7 ± 0,1 mm (wewnętrzna)

Średnica okna: φ3,9 ± 0,1 mm

Konfiguracja pinów (widok od dołu):Pin 1 = anoda (strona P), Pin 2 = obudowa (GND), Pin 3 = katoda (strona N)

Informacje o zamawianiu

Nomenklatura modeli

BPD - X X DO XX - X - X

Przykład: BPD-1STO46B-FW

Pole	Kod	Opis
Seria produktów	BPD	Seria fotodiod pudełkowych
Rozmiar obszaru aktywnego	1S	1S = średnica 1mm (2S=2mm, 3S=3mm, 5S=5mm)
Typ opakowania	TO46	TO46 = pakiet TO46 (TO5=TO5)
Typ pinu	B	B = B typu pin-out
Typ okna	FW	FW = Okno płaskie

Arkusz danych - Fotodioda PIN InGaAs 1mm TO46

Arkusz danych

Czas realizacji

• Jednostki standardowe (modele dostępne w magazynie): 3–5 dni roboczych

• Produkcja standardowa: 10 ~ 15 dni roboczych

• Zamówienia hurtowe: prosimy o kontakt w celu uzyskania harmonogramu produkcji

• Wysyłka międzynarodowa: ~5 dni roboczych (DHL/UPS/FedEx express)

• Usługa przyspieszona: dostępna na żądanie

Uwagi dotyczące obsługi i obsługi Fotodioda PIN 1 mm InGaAs TO46

• Fotodiody to urządzenia wrażliwe na wyładowania elektrostatyczne (ESD) — zawsze należy stosować odpowiednią ochronę ESD

• Unikaj bezpośredniego dotykania przewodów gołymi palcami, aby zapobiec zanieczyszczeniu i uszkodzeniom ESD

• Nieużywane urządzenia należy przechowywać w opakowaniach zabezpieczonych przed wyładowaniami elektrostatycznymi lub na przewodzących tacach, aby zapobiec uszkodzeniom spowodowanym wyładowaniami elektrostatycznymi
