Dioda laserowa motylkowa DFB o długości fali 1392 nm i mocy 10 mW

Spis treści

1. Wprowadzenie 1392nm Dioda laserowa motylkowa DFB o mocy 10 mW

2. Dane techniczne

3. Cechy produktu

4. Typowe zastosowania

5. Szczegóły produktu

6. Informacje o zamawianiu

7. Arkusz danych i arkusz testowy

8. Warunki wyceny i płatności

9. Czas realizacji

10. Uwagi dotyczące operacji

11. Zapewnienie jakości i Obsługa posprzedażna

Wprowadzenie produktu

Laser ze sprzężeniem światłowodowym DFB 1392 nm z 14-pinowym motylkiem pakiet, centralna długość fali 1392nm, typowa moc wyjściowa 10mW. Wbudowany TEC, termistor i monitor PD, obsługujący włókno SM lub PM. Jest głównie używany w wykrywaniu H2O, przyrządach optycznych i testowaniu źródeł światła. Uwaga: podłącz poprawna definicja PINu, utrzymuj końcówkę światłowodu w czystości, pod kontrolą TEC. Przepięcie, przetężenie, ESD, lutowanie w wysokiej temperaturze i nadmierne zginanie włókien jest zabronione.

Produkt Dane techniczne

Produkt Funkcje

● Wysoka wydajność, laser ze studnią wielokwantową (MQW) z rozproszonym sprzężeniem zwrotnym (DFB);

● SMF-28e lub włókno PM1550;

● Przemysł standardowa, hermetycznie zamknięta 14-pinowa obudowa motylkowa;

● Wbudowany TEC i PD.

Produkt Aplikacje

● Rozproszony światłowód wyczuwanie;

● Komunikacja światłowodowa sprzęt testowy

● Stężenie pary wodnej wykrywanie;

● Podstawowe źródło światła dla systemy TDLAS (przestrajalna spektroskopia absorpcyjna lasera diodowego);

● Badania i laboratorium Instrumenty.

Produkt Szczegóły

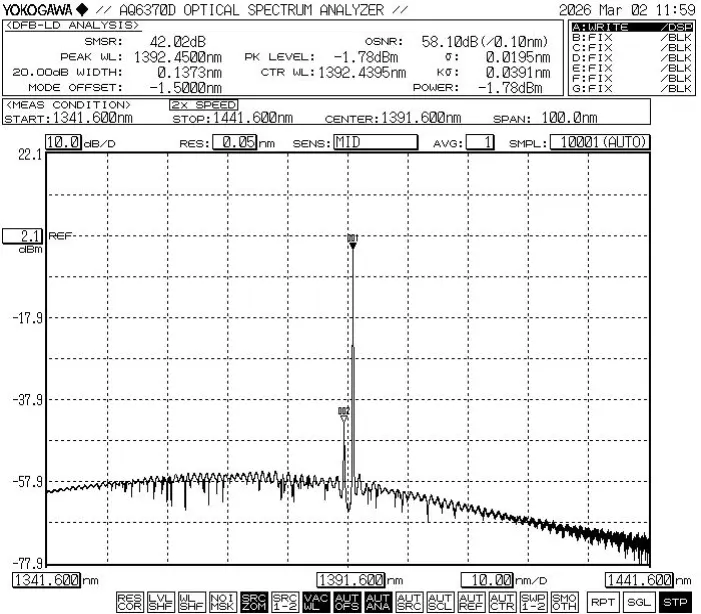

● Typowe widmo: 1392nm, tolerancja +/-1nm WL.

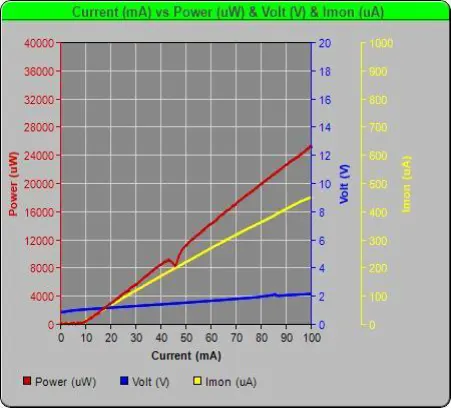

● PIV-1392nm 10 mW dioda laserowa motylkowa DFB

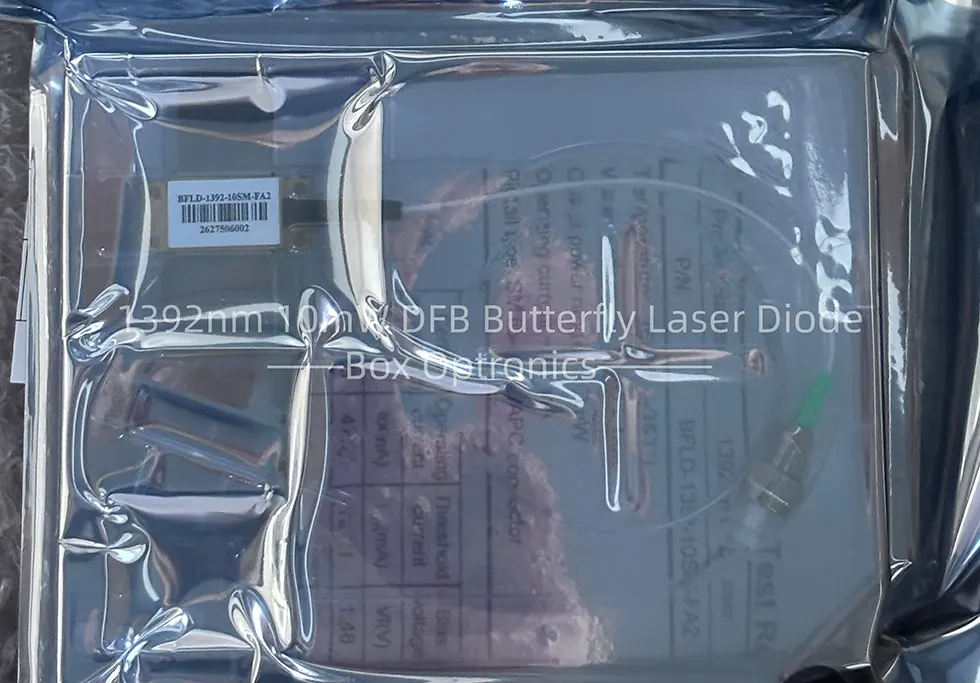

● Przykład opakowania

Zamawianie informacje

np.: BFLD-1392-10SM-FA2

(Informacje dotyczące zamówienia: dioda laserowa motylkowa DFB 1392 nm, 10 mW, z SM światłowód, złącze FC/APC, rozmieszczenie pinów typu 2).

Arkusz danych i Arkusz testowy

Arkusz danych

Arkusz testowy

Warunki wyceny i płatność

● Warunki wyceny

(1) EXW:

Jeśli posiadasz konto DHL/UPS/FedEx, Box Optronics sugeruje jego użycie EXW. Wysyłamy za pośrednictwem Twojego konta; nie pobieramy kosztów wysyłki.

(2) DAP:

Jeżeli nie posiadasz konta prosimy o opłacenie kosztów wysyłki z góry produkty.

(3)Inne

● Warunki płatności

Dostępne są PayPal i T/T.

Czas realizacji

Produkcja zajmuje około 10 dni roboczych. (Jeśli są jakieś w magazynie, zostanie szybciej wysłany.)

Międzynarodowa logistyka może zająć 3-5 dni roboczych.

Uwagi dotyczące operacji

● Podczas pracy to urządzenie emituje wiązkę laserową o dużej intensywności; zrobić nie patrz bezpośrednio na powierzchnię końcową włókna, ponieważ może to spowodować uszkodzenie oczu.

● To urządzenie jest wrażliwe na ładunki elektrostatyczne; dlatego ścisłe przestrzeganie podczas pakowania wymagane są środki ochrony antystatycznej, transportu i użytkowania. Ponadto należy podjąć środki ostrożności, aby zapobiec przepięciami w zasilaniu, gdyż niezastosowanie się do tego zalecenia może skutkować trwałym uszkodzeniem urządzenia urządzenia (np. zapewnienie prawidłowego uziemienia sprzętu i noszenie powłoki antystatycznej pasek na nadgarstek).

● Aby temu zapobiec, sprawdź stabilność obwodu roboczego produktu uszkodzenia spowodowane prądami impulsowymi.

● Światłowody są delikatne; nie używaj światłowodu do ciągnięcia urządzenia. Podczas wkładania lub wyjmowania urządzenia z gniazda nie należy wywierać nacisku lub pociągnij za tuleję znajdującą się z tyłu obudowy urządzenia. Dla urządzeń wyposażone w złącza, należy upewnić się, że zarówno urządzenie, jak i złącze światłowodowe są podnoszone jednocześnie podczas montażu lub demontażu.

● Jeśli piny wymagają lutowania, temperatura lutowania nie może przekraczać 260°C, a czas lutowania nie może przekraczać 10 sekund. Szczególne należy zwrócić uwagę na następujące kwestie: podczas procesu lutowania, urządzenie musi być odłączone od zasilania, a lutownica musi być prawidłowo uziemiony.

● Podczas korzystania z urządzenia należy ściśle przestrzegać napięcia roboczego i zakresy prądu określone w arkuszu danych. Kluczowe parametry — w tym Ith (Prąd progowy), Iop max (maksymalny prąd roboczy), Vop max (maksymalny napięcie robocze) i λc (długość fali środkowej) – należy podać odniesienie szczegółowo w raporcie z testu dostarczonym w momencie wysyłki. Uwaga: Działanie przekraczające bezwzględnie maksymalne wartości znamionowe mogą spowodować trwałe uszkodzenie urządzenia.

Zapewnienie jakości i Obsługa posprzedażna

● Okres gwarancji:

Bezpłatna naprawa lub wymiana wad niezwiązanych z działalnością człowieka w ciągu 1 rok od zakupu. Płatne usługi serwisowe dostępne po 1 roku.

● Wyłączenia z bezpłatnej gwarancji:

W okresie bezpłatnej gwarancji, bezpłatna naprawa lub wymiana zostaną dostarczone w przypadku usterek spowodowanych problemami z jakością produktu. Jednak Pudełko Optronics zastrzega sobie prawo do odmowy bezpłatnej naprawy w poniższych przypadkach przypadki w okresie gwarancyjnym:

(1) Uszkodzeń spowodowanych czynnikami naturalnymi (np. uderzenie pioruna, kurz) lub wpływy środowiska.

(2) Wadliwe działanie spowodowane niewłaściwą obsługą przez użytkownika.

(3) Oczywiste uszkodzenia fizyczne spowodowane błędem ludzkim.

(4) Nieautoryzowany demontaż, modyfikacja lub naprawa.

(5) Zmienione lub niekompletne etykiety gwarancyjne na obudowie.

(6) Uszkodzenie lub utrata podczas transportu.
