Dioda laserowa motylkowa DFB o długości fali 1567 nm

Spis treści

1. Wprowadzenie 1567nm Dioda laserowa motylkowa DFB

2. Dane techniczne

3. Cechy produktu

4. Typowe zastosowania

5. Szczegóły produktu

6. Informacje o zamawianiu

7. Arkusz danych i arkusz testowy

8. Warunki wyceny i płatności

9. Czas realizacji

10. Uwagi dotyczące operacji

11. Zapewnienie jakości i Obsługa posprzedażna

Wprowadzenie produktu

Dioda laserowa motylkowa DFB o długości fali 1567 nm i technologii wielokwantowej cóż, struktura DFB i 14-pinowy pakiet motylkowy. Integruje TEC i termistor, obsługuje światłowód jednomodowy SMF 28e lub włókno utrzymujące polaryzację moc wyjściowa, przy typowej mocy wyjściowej 10mW, temperatura pracy -20~+70℃, zgodność z RoHS. Uwaga ESD ochrony i nie przekraczają bezwzględnie maksymalnych wartości znamionowych.

Produkt Dane techniczne

Cechy produktu

● Wielokwantowy Lasery Well (MQW) z rozproszonym sprzężeniem zwrotnym (DFB);

● Włókno typem może być włókno SMF-28e lub PM;

● 14-pinowe pakiet motylkowy o dużej stabilności;

● Stabilne 10mW moc wyjściową, wysoki SMSR i dobrą izolację optyczną.

Aplikacje produktów

● Czujnik światłowodowy;

● Źródło światła;

● Gaz CO, tlenek węgla wyczuwanie;

● Średnio- i długodystansowe systemy komunikacji światłowodowej i testowania.

1. Szczegóły produktu-1567nm dioda laserowa motylkowa DFB

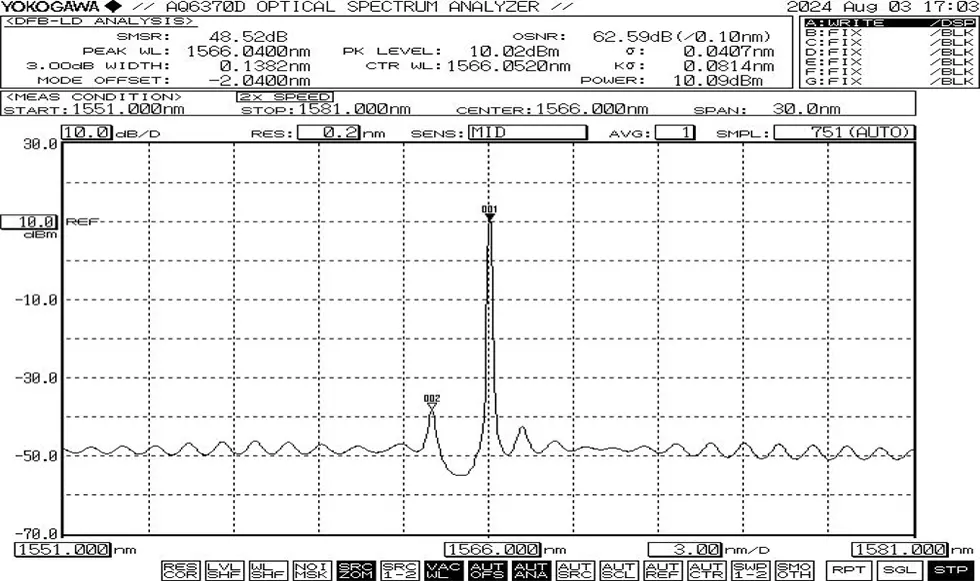

Typowe widmo: 1567nm, tolerancja +/-1nm WL.

● Rysunek opakowania i definicja PIN-OUT (jednostka: mm) - 1567nm DFB Butterfly Dioda laserowa

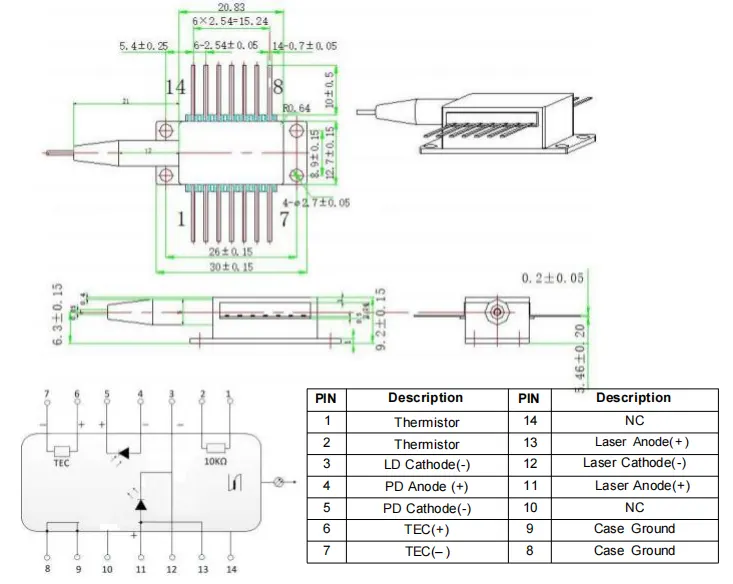

>>>Wyprowadzenie styków typu 1

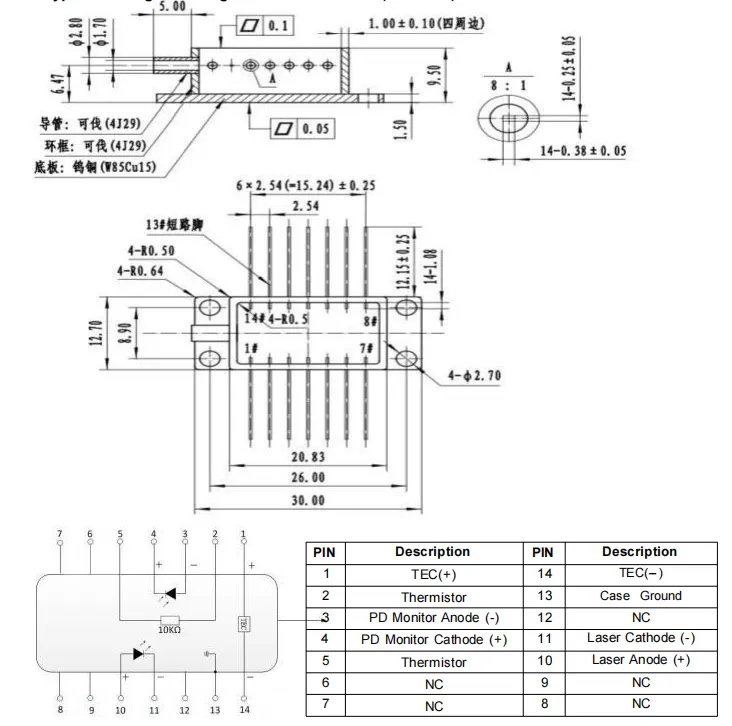

>>>Wyprowadzenie pinów typu 2

Zamawianie informacje

np.: BFLD-1567-10SM-FA

(Informacje dotyczące zamówienia: dioda laserowa motylkowa DFB 1567 nm, 14-pinowa dioda motylkowa pakiet, moc wyjściowa 10 mW, ze światłowodem SM, złączem FC/APC, rozmieszczenie pinów typu 1).

Arkusz danych i Arkusz testowy

Arkusz danych

Arkusz testowy

Warunki wyceny i płatność

● Warunki wyceny

(1) EXW:

Jeśli posiadasz konto DHL/UPS/FedEx, Box Optronics sugeruje jego użycie EXW. Wysyłamy za pośrednictwem Twojego konta; nie pobieramy kosztów wysyłki.

(2) DAP:

Jeżeli nie posiadasz konta prosimy o opłacenie kosztów wysyłki z góry produkty.

● Warunki płatności

Dostępne są PayPal i T/T.

Czas realizacji

Produkcja zajmuje około 10 dni roboczych. (Jeśli są jakieś w magazynie, zostanie szybciej wysłany.)

Międzynarodowa logistyka może zająć 3-5 dni roboczych.

Operacja Notatki

● Podczas pracy to urządzenie emituje wiązkę laserową o dużej intensywności; zrobić nie patrz bezpośrednio na powierzchnię końcową włókna, ponieważ może to spowodować uszkodzenie oczu.

● To urządzenie jest wrażliwe na ładunki elektrostatyczne; dlatego ścisłe przestrzeganie podczas pakowania wymagane są środki ochrony antystatycznej, transportu i użytkowania. Ponadto należy podjąć środki ostrożności, aby zapobiec przepięciami w zasilaniu, gdyż niezastosowanie się do tego zalecenia może skutkować trwałym uszkodzeniem urządzenia urządzenia (np. zapewnienie prawidłowego uziemienia sprzętu i noszenie powłoki antystatycznej pasek na nadgarstek).

● Światłowody są delikatne; nie używaj światłowodu do ciągnięcia urządzenia. Podczas wkładania lub wyjmowania urządzenia z gniazda nie należy wywierać nacisku lub pociągnij za tuleję znajdującą się z tyłu obudowy urządzenia. Dla urządzeń wyposażone w złącza, należy upewnić się, że zarówno urządzenie, jak i złącze światłowodowe są podnoszone jednocześnie podczas montażu lub demontażu.

● Jeśli piny wymagają lutowania, temperatura lutowania nie może przekraczać 260°C, a czas lutowania nie może przekraczać 10 sekund. Szczególne należy zwrócić uwagę na następujące kwestie: podczas procesu lutowania, urządzenie musi być odłączone od zasilania, a lutownica musi być prawidłowo uziemiony.

● Przed włączeniem wszystkich komponentów najpierw włącz chłodzenie i następnie kontynuuj stopniowe uruchamianie, aby zapobiec przegrzaniu chipa i przeciążenie.

2. Zapewnienie jakości i obsługa posprzedażna - Laser motylkowy DFB 1567nm Dioda

● Okres gwarancji:

Bezpłatna naprawa lub wymiana wad niezwiązanych z działalnością człowieka w ciągu 1 rok od zakupu. Płatne usługi serwisowe dostępne po 1 roku.

● Wyłączenia z bezpłatnej gwarancji:

W okresie bezpłatnej gwarancji, bezpłatna naprawa lub wymiana zostaną dostarczone w przypadku usterek spowodowanych problemami z jakością produktu. Jednak Pudełko Optronics zastrzega sobie prawo do odmowy bezpłatnej naprawy w poniższych przypadkach przypadki w okresie gwarancyjnym:

(1) Uszkodzeń spowodowanych czynnikami naturalnymi (np. uderzenie pioruna, kurz) lub wpływy środowiska.

(2) Wadliwe działanie spowodowane niewłaściwą obsługą przez użytkownika.

(3) Oczywiste uszkodzenia fizyczne spowodowane błędem ludzkim.

(4) Nieautoryzowany demontaż, modyfikacja lub naprawa.

(5) Zmienione lub niekompletne etykiety gwarancyjne na obudowie.

(6) Uszkodzenie lub utrata podczas transportu.
