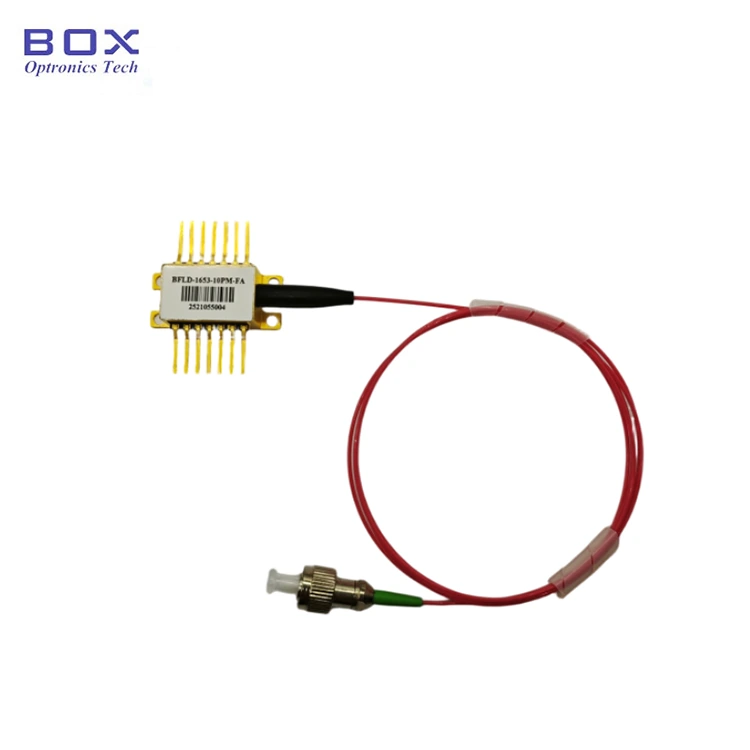

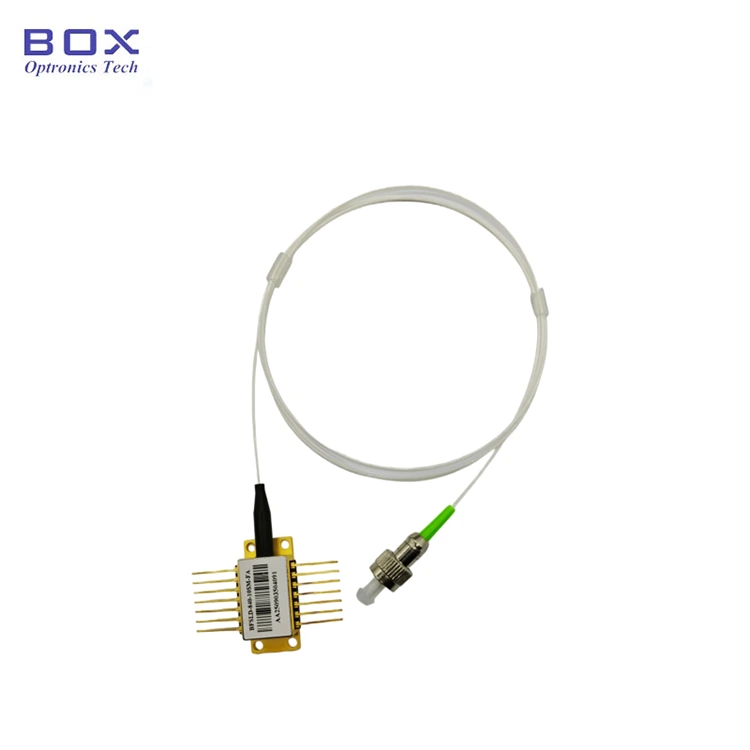

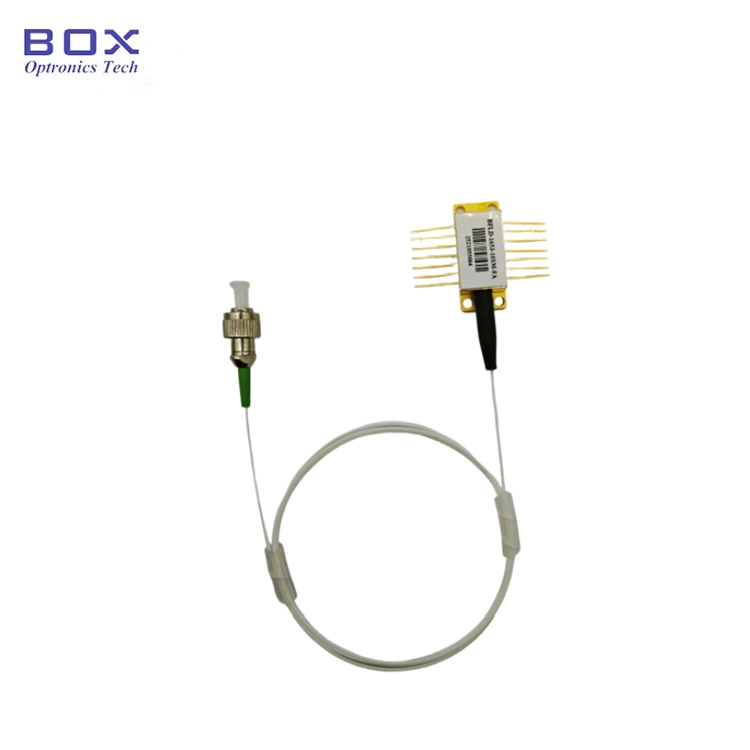

Dioda laserowa DFB 1574nm do wykrywania CO2

Przegląd produktu — dioda laserowa DFB o długości 1574 nm do wykrywania CO2

Dioda laserowa DFB o długości 1574 nm do wykrywania CO2 zapewnia optyczną moc wyjściową od 10 mW do 20 mW za pośrednictwem światłowodu jednomodowego lub światłowodu utrzymującego polaryzację ze złączem FC/APC.

Charakteryzujący się wąską szerokością linii widmowej typowo 3 MHz (FWHM) i wysokim współczynnikiem tłumienia trybu bocznego ≥35 dB (typowo 40 dB) laser DFB zapewnia czystość widmową i precyzję długości fali wymaganą do spektroskopii absorpcyjnej przestrajalnego lasera diodowego (TDLAS) i innych technik wykrywania gazów o wysokiej rozdzielczości.

Umieszczony w standardowej w branży 14-pinowej obudowie motylkowej z dwiema opcjami konfiguracji pinów, zintegrowany z TEC, termistorem, monitorem PD i izolatorem. Laser jest kompatybilny ze standardowymi płytami sterowników lasera motylkowego i projektami systemów.

Kluczowe cechy - Dioda laserowa DFB o długości 1574 nm do wykrywania CO2

· Środkowa długość fali: 1574 nm (zakres 1573–1575 nm), dopasowana do linii absorpcji gazu CO2

· Wysoka optyczna moc wyjściowa: 10 mW lub 20 mW

· Szerokie pasmo modulacji: typowo 2,5 GHz (-3 dB)

· Wbudowany izolator optyczny: izolacja ≥30dB

· Zintegrowana chłodnica termoelektryczna (TEC) i termistor 10 kΩ do stabilizacji długości fali

· Współczynnik temperaturowy długości fali: typowo 0,09 nm/°C (15°C do 35°C)

· Współczynnik prądu długości fali: typowy dla strojenia długości fali 0,01 nm/mA

· Standardowy pakiet 14-pinowy typu motylkowego, opcje pinów typu 1 i typu 2

· Niski próg prądu: 10 mA ~ 35 mA

· Zintegrowana fotodioda monitorująca do monitorowania mocy

Typowe zastosowania – dioda laserowa DFB o długości 1574 nm do wykrywania CO2

· Wykrywanie i monitorowanie gazu CO2 w oparciu o spektroskopię absorpcyjną przestrajalnego lasera diodowego (TDLAS)

· Spektroskopia z modulacją długości fali (WMS) do wysokiej czułości wykrywania CO₂ i gazów śladowych

· Światłowodowe systemy czujnikowe oparte na FBG i technikach pomiarów interferometrycznych

· Sprzęt do testowania i pomiaru komunikacji światłowodowej

· Zastosowania do analizy oddechu i biomedycznego wykrywania gazów

· Badania i rozwój w laboratoriach fotoniki i czujników optycznych

· Integracja OEM z analizatorami gazów i przyrządami do monitorowania środowiska

Specyfikacja produktu — dioda laserowa DFB o długości 1574 nm do wykrywania CO2

Absolutne maksymalne oceny

Charakterystyka elektrooptyczna (T = 25°C temperatura lasera)

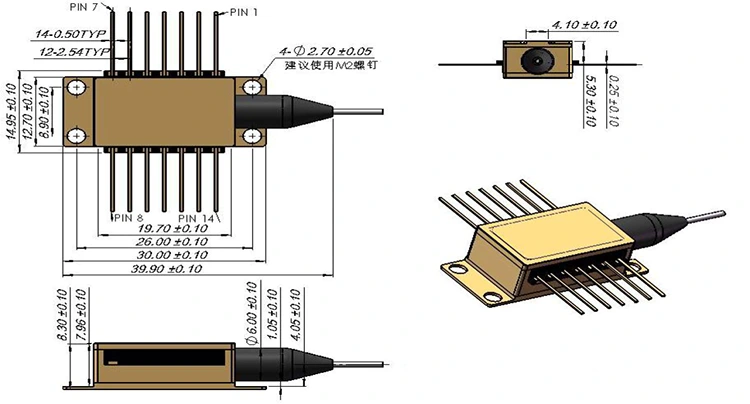

Definicja opakowania i pinów – dioda laserowa DFB o długości 1574 nm do wykrywania CO2

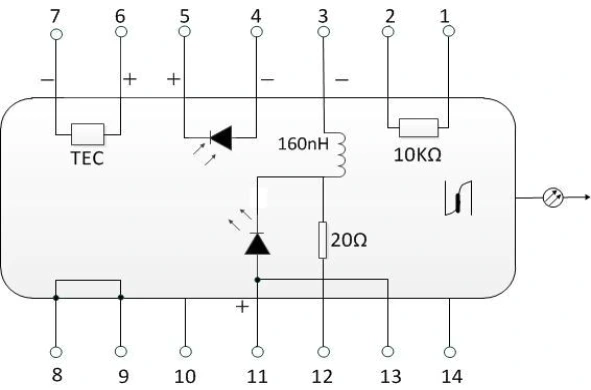

Konfiguracja pinów typu 1

Konfiguracja pinów typu 2

Informacje o zamawianiu

Nomenklatura modeli

BFLD - XXXX - XX - XX - XX X

Przykład: BFLD-1574-20PM-FA2

Często zadawane pytania (FAQ) – Dioda laserowa DFB o długości 1574 nm do wykrywania CO2

P: W jaki sposób zintegrowany TEC poprawia wydajność wykrywania CO2?

Odp.: Zintegrowany TEC i termistor stabilizują temperaturę chipa laserowego, minimalizując dryft długości fali i mocy wyjściowej. Ponieważ długość fali lasera DFB zależy od temperatury, precyzyjna kontrola termiczna pomaga zachować zgodność z docelową funkcją absorpcji CO₂. TEC zapewnia zgrubną regulację długości fali, natomiast dokładne dostrojenie długości fali można osiągnąć poprzez modulację prądu wtrysku.

P: Dlaczego wbudowany izolator optyczny jest ważny w systemach wykrywania gazu?

Odp.: Wbudowany izolator optyczny redukuje sprzężenie zwrotne spowodowane odbiciami od połączeń światłowodowych i elementów optycznych. Poprawia to stabilność wyjścia lasera i zmniejsza wrażliwość na zewnętrzne zakłócenia optyczne, co jest szczególnie ważne w przypadku wysokoczułych systemów detekcji gazów TDLAS i WMS.

P: Czy mogę uzyskać niestandardową długość fali dla innego gatunku gazu?

Odp.: Tak, Box Optronics dostarcza źródła laserowe DFB o długości fal zoptymalizowanych pod kątem różnych zastosowań związanych z wykrywaniem gazów, w tym między innymi CO2 (1574 nm), CH4 (1653 nm), H2O (1392 nm) i O2 (760 nm). Obsługujemy również długości fal kanałów CWDM i DWDM do zastosowań komunikacyjnych. Skontaktuj się z nami, podając konkretne wymagania dotyczące długości fali, a nasz zespół inżynierów sprawdzi wykonalność.

P: Jakie obwody napędowe i sterujące są wymagane dla tego lasera?

Odp.: Laser DFB 1574 nm wymaga sterownika diody laserowej z odpowiednim ograniczeniem prądu, kontrolerem temperatury dla zintegrowanego TEC i opcjonalnie wejściem modulacyjnym do skanowania długości fali w zastosowaniach TDLAS. Fotodiodę monitorującą można wykorzystać do automatycznego sterowania mocą (APC).
