Dioda laserowa DFB SM PM 1580nm

Spis treści

1. Wprowadzenie diody laserowej DFB SM PM 1580 nm

2. Specyfikacje techniczne

3. Cechy produktu

4. Typowe zastosowania

5. Szczegóły produktu

6. Informacje o zamówieniu

7. Arkusz danych i arkusz testowy

8. Warunki wyceny i płatności

9. Czas realizacji

10. Uwagi operacyjne

11. Zapewnienie jakości i obsługa posprzedażna

Wprowadzenie produktu - Dioda laserowa DFB SM PM 1580nm

Dioda laserowa DFB SM PM 1580 nm jest wyposażona w najwyższej jakości chip MQW DFB o środkowej długości fali 1580 nm (tolerancja ± 1 nm) i typowym współczynniku tłumienia trybu bocznego 40 dB. Zaprojektowany z niskim prądem progowym, niskim zużyciem energii i wysoką niezawodnością, jest w pełni zintegrowany z termistorem, TEC i diodą monitorującą, co zapewnia ciągłą stabilną pracę. Idealnie nadaje się do wykrywania gazów, testowania urządzeń pasywnych i zastosowań w czujnikach światłowodowych.

Specyfikacja produktu — dioda laserowa DFB SM PM o długości 1580 nm

Cechy produktu - Dioda laserowa DFB SM PM 1580nm

● Lasery z rozproszonym sprzężeniem zwrotnym (DFB) ze studnią wielokwantową (MQW);

● 14-pinowy pakiet motylkowy o dużej stabilności;

● Zintegrowany termistor, TEC i fotodioda monitorująca;

● Niski prąd progowy i niski pobór mocy;

● Typ włókna może być włóknem SMF-28e lub PM.

Zastosowania produktu - dioda laserowa DFB SM PM 1580nm

● Czujnik światłowodowy;

● Źródło światła do testów i pomiarów;

● Systemy detekcji gazu;

● Testowanie pasywnych urządzeń optycznych;

● Komunikacja światłowodowa.

Szczegóły produktu - Dioda laserowa DFB SM PM 1580nm

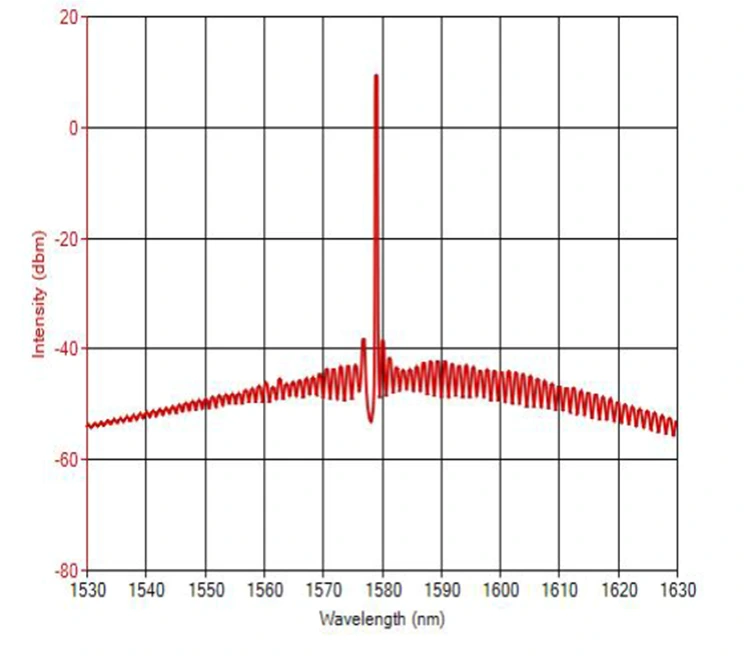

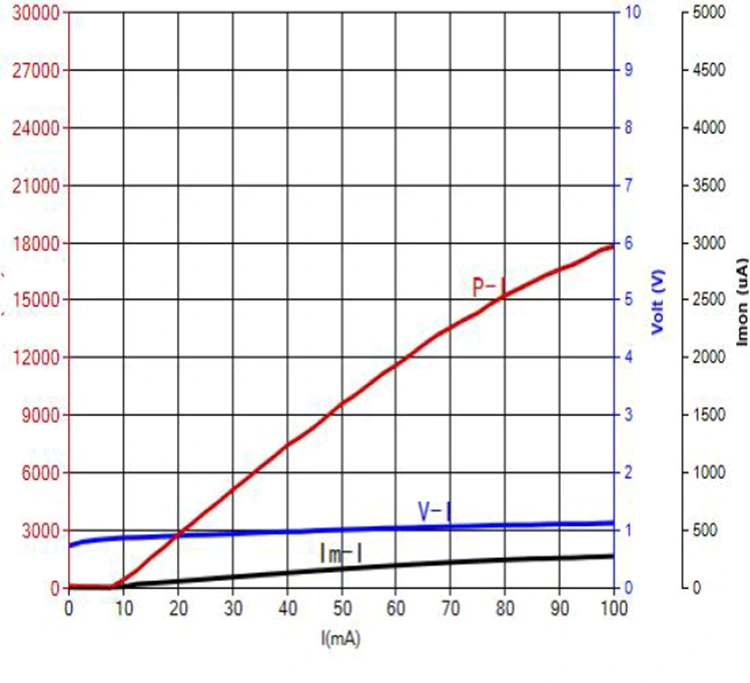

● Typowe widmo i PIV: 1580 nm 10 mW, tolerancja WL +/-1 nm.

● Rysunek opakowania i definicja PIN-OUT (jednostka: mm) - 1580nm Dioda laserowa DFB SM PM

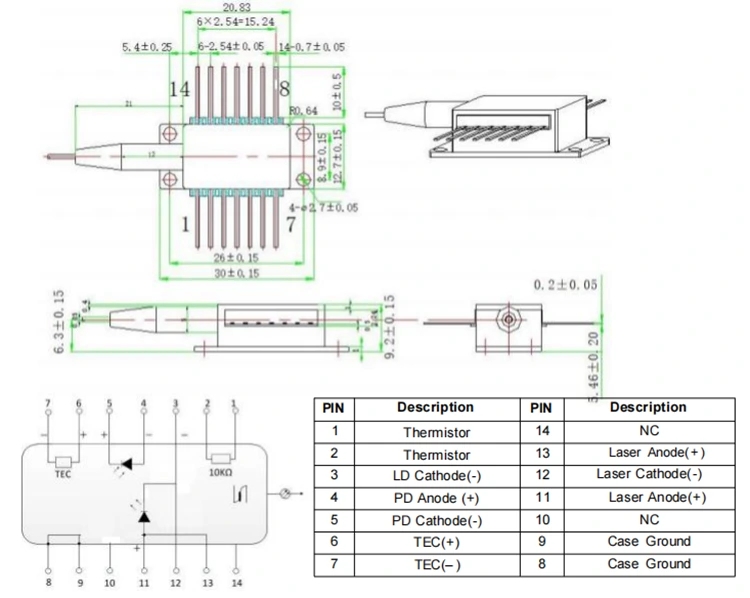

>>>Wyprowadzenie styków typu 1

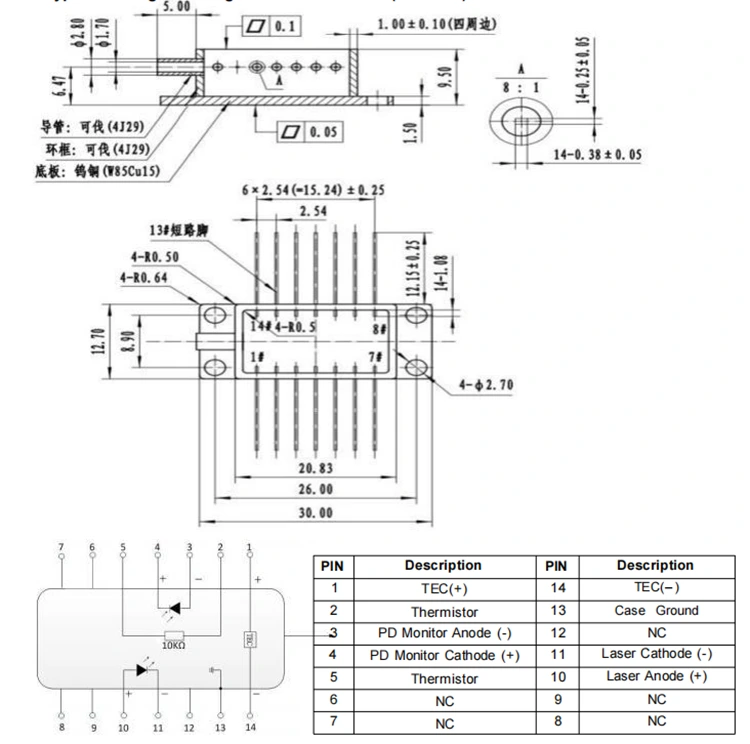

>>>Wyprowadzenie pinów typu 2

Informacje dotyczące zamawiania — dioda laserowa DFB SM PM 1580nm

np.: BFLD-1580-10SM-FA2
(Informacje dotyczące zamówienia: dioda laserowa DFB 1580 nm, 14-pinowa obudowa motylkowa, moc wyjściowa 10 mW, ze włóknem SM, złącze FC/APC, rozmieszczenie styków typu 2).

Arkusz danych i arkusz testowy – dioda laserowa 1580nm DFB SM PM

Arkusz danych

Arkusz testowy

Warunki wyceny i płatności - Dioda laserowa DFB SM PM 1580nm

● Warunki wyceny

(1) EXW:

Jeśli masz konto DHL/UPS/FedEx, Box Optronics sugeruje użycie EXW. Wysyłamy za pośrednictwem Twojego konta; nie pobieramy kosztów wysyłki.

(2) DAP:

Jeżeli nie posiadasz konta prosimy o opłacenie z góry kosztów wysyłki produktów.

(3)Inne

● Warunki płatności

Dostępne są PayPal i T/T.

Czas realizacji - 1580nm Dioda laserowa DFB SM PM

Produkcja: 10 dni roboczych. (Jeśli są jakieś w magazynie, zostaną wysłane szybciej.)

Logistyka międzynarodowa: 3-5 dni roboczych.

Uwagi dotyczące operacji – dioda laserowa DFB SM PM 1580nm

● Światłowody są delikatne; nie używaj światłowodu do ciągnięcia urządzenia. Podczas wkładania lub wyjmowania urządzenia z gniazda nie należy naciskać ani ciągnąć za tuleję znajdującą się z tyłu obudowy urządzenia. W przypadku urządzeń wyposażonych w złącza należy upewnić się, że podczas instalacji lub demontażu zarówno urządzenie, jak i złącze światłowodowe są podnoszone jednocześnie.

● Jeżeli kołki wymagają lutowania, temperatura lutowania nie może przekraczać 260°C, a czas lutowania nie może przekraczać 10 sekund. Szczególną uwagę należy zwrócić na następujące kwestie: podczas lutowania urządzenie musi znajdować się w stanie odłączonym od zasilania, a lutownica musi być odpowiednio uziemiona.

● Przed włączeniem urządzenia najpierw włącz chłodzenie, a następnie stopniowo włączaj zasilanie, aby zapobiec przegrzaniu lub przeciążeniu chipa.

Zapewnienie jakości i obsługa posprzedażna - dioda laserowa DFB SM PM 1580nm

● Okres gwarancji:

Bezpłatna naprawa lub wymiana wad innych niż ludzkie w ciągu 1 roku od zakupu. Płatne usługi serwisowe dostępne po 1 roku.

● Wyłączenia z bezpłatnej gwarancji:

W okresie bezpłatnej gwarancji świadczone będą bezpłatne usługi naprawy lub wymiany usterek spowodowanych problemami z jakością produktu. Jednakże Box Optronics zastrzega sobie prawo do odmowy wykonania bezpłatnej naprawy w następujących przypadkach w okresie gwarancyjnym:

(1) Uszkodzenia spowodowane czynnikami naturalnymi (np. piorunem, kurzem) lub wpływami środowiska.

(2) Awarie spowodowane niewłaściwą obsługą przez użytkownika.

(3) Widoczne uszkodzenia fizyczne spowodowane błędem człowieka.

(4) Nieautoryzowany demontaż, modyfikacja lub naprawa.

(5) Zmienione lub niekompletne etykiety gwarancyjne na obudowie.

(6) Uszkodzenie lub utrata podczas transportu.
