Dioda laserowa DFB BTF o długości fali 1532 nm

Spis treści

1. Wprowadzenie 1532nm Dioda laserowa DFB BTF

2. Dane techniczne

3. Cechy produktu

4. Typowe zastosowania

5. Szczegóły produktu

6. Informacje o zamawianiu

7. Arkusz danych i arkusz testowy

8. Warunki wyceny i płatności

9. Czas realizacji

10. Uwagi dotyczące operacji

11. Zapewnienie jakości i Obsługa posprzedażna

Wprowadzenie produktu

Dioda laserowa DFB BTF 1532nm o środkowej długości fali 1532,68 nm (ITU CH56), moc wyjściowa optyczna 10 mW. Wbudowany TEC i termistor umożliwiają stabilną pracę. Podczas pracy należy podłączyć prawidłowo zgodnie z definicja pinów, kontrola prądu sterującego i temperatury w zakresie znamionowym zasięg i uniknąć uszkodzeń ESD i przepięć.

Produkt Dane techniczne

Cechy produktu

● Motyl pakiet, wbudowany TEC;

● Szeroki zakres temperatur niezawodność; 

● Wysoka niezawodność, szybka reakcja, dobra stabilność.

Aplikacje produktów

● C2H2 Gaz acetylenowy wyczuwanie; 

● Światłowód Komunikacja i mikrofalowa transmisja fotoniczna;

● Dalmierze laserowe.

Produkt Szczegóły

● Typowe widmo: 1532,68 nm, tolerancja długości fali +/-0,5 nm.

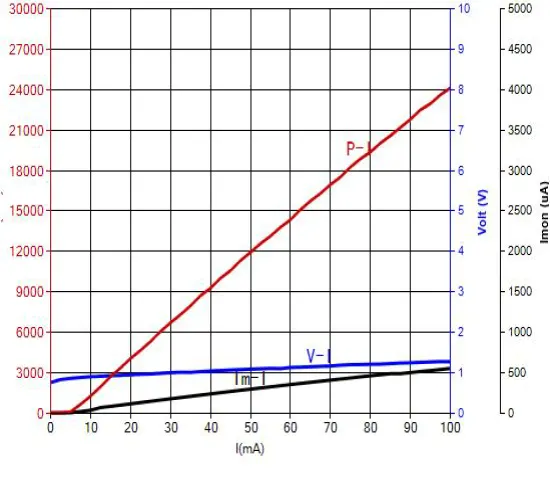

● Laser PIV-1532nm 10 mW DFB BTF Dioda

● FAQ-1532nm Dioda laserowa DFB BTF

(1) Co to jest pakiet BTF?

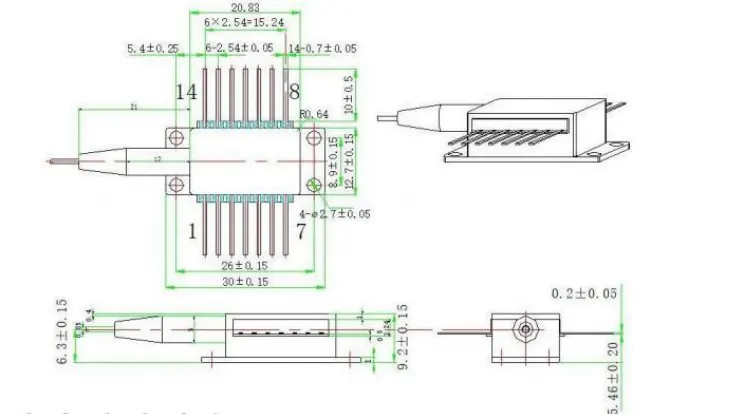

--Pakiet BTF (Butterfly) to standardowy 14-pinowy pakiet motylkowy, najbardziej popularny format opakowań klasy przemysłowej w optoelektronice przemysł. Pakiet ten integruje chip laserowy, kontrolę temperatury TEC, termistor i fotodioda, oferujące doskonałą hermetyczność i termikę wydajność zarządzania. Nie ma zasadniczej różnicy w stosunku do standardu opakowanie motylkowe; „BTF” jest powszechnie używane jako skrót od „Motyl” w produkcie nazewnictwo.

(2) Jakie tryby napędu obsługuje ten produkt?

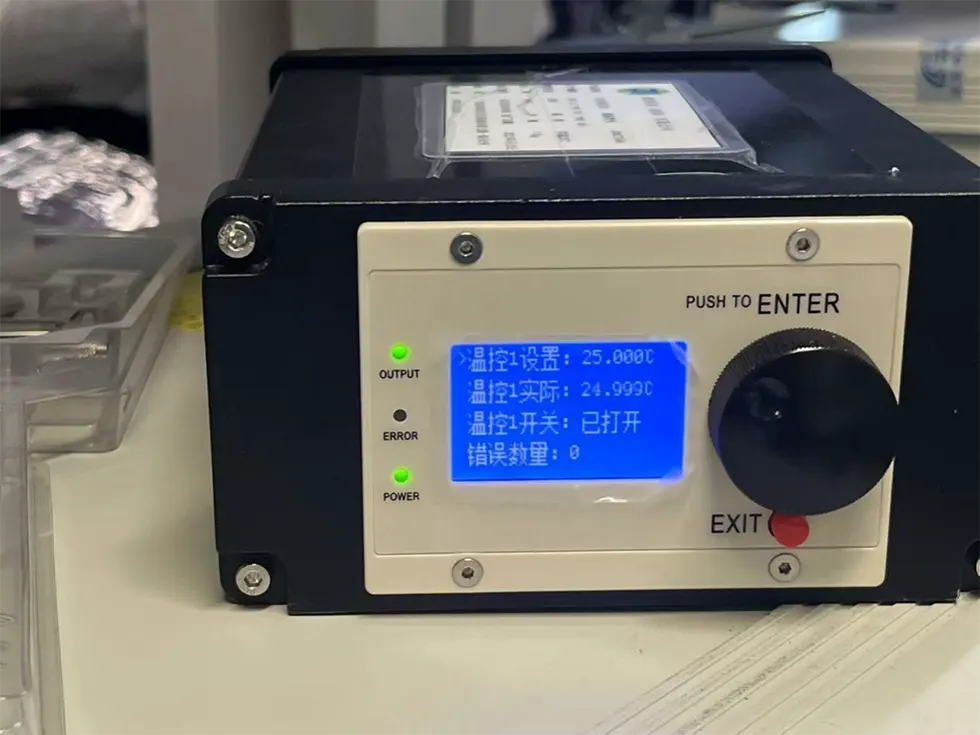

--1532nm dioda laserowa DFB BTF obsługuje falę ciągłą (CW) operacja. Zalecane jest niskoszumowe źródło prądu stałego (próg prąd około 5-20 mA, prąd roboczy 50-90 mA), wraz z TEC regulator stabilizacji temperatury (zazwyczaj ustawiany na 25℃).

(3) Czy dostępne są badania próbek?

- Obsługiwane są badania próbek i produkcja próbna w małych seriach. W przypadku zamówień masowych oferujemy ceny hurtowe i wyceny wielopoziomowe.

Zamawianie informacje

np.: BFLD-CH56-10SM-FA

(Informacje dotyczące zamówienia: dioda laserowa DFB BTF 1532 nm, moc wyjściowa 10 mW, z Światłowód SM, złącze FC/APC, rozmieszczenie pinów typu 1).

Arkusz danych i arkusz testowy

Arkusz danych

Arkusz testowy

Warunki wyceny i płatność

● Warunki wyceny

(1) EXW:

Jeśli posiadasz konto DHL/UPS/FedEx, Box Optronics sugeruje jego użycie EXW. Wysyłamy za pośrednictwem Twojego konta; nie pobieramy kosztów wysyłki.

(2) DAP:

Jeżeli nie posiadasz konta prosimy o opłacenie kosztów wysyłki z góry produkty.

● Warunki płatności

Dostępne są PayPal i T/T.

Czas realizacji

Produkcja zajmuje około 10 dni roboczych. (Jeśli są jakieś w magazynie, zostanie szybciej wysłany.)

Międzynarodowa logistyka może zająć 3-5 dni roboczych.

Operacja Notatki

● Podczas pracy to urządzenie emituje wiązkę laserową o dużej intensywności; zrobić nie patrz bezpośrednio na powierzchnię końcową włókna, ponieważ może to spowodować uszkodzenie oczu.

● To urządzenie jest wrażliwe na ładunki elektrostatyczne; dlatego ścisłe przestrzeganie podczas pakowania wymagane są środki ochrony antystatycznej, transportu i użytkowania. Ponadto należy podjąć środki ostrożności, aby zapobiec przepięciami w zasilaniu, gdyż niezastosowanie się do tego zalecenia może skutkować trwałym uszkodzeniem urządzenia urządzenia (np. zapewnienie prawidłowego uziemienia sprzętu i noszenie powłoki antystatycznej pasek na nadgarstek).

● Światłowody są delikatne; nie używaj światłowodu do ciągnięcia urządzenia. Podczas wkładania lub wyjmowania urządzenia z gniazda nie należy wywierać nacisku lub pociągnij za tuleję znajdującą się z tyłu obudowy urządzenia. Dla urządzeń wyposażone w złącza, należy upewnić się, że zarówno urządzenie, jak i złącze światłowodowe są podnoszone jednocześnie podczas montażu lub demontażu.

● Przed włączeniem wszystkich komponentów najpierw włącz chłodzenie i następnie kontynuuj stopniowe uruchamianie, aby zapobiec przegrzaniu chipa i przeciążenie.

● Podczas procesu włączania nigdy nie należy bezpośrednio podawać wysokiego prądu, ponieważ grozi to uszkodzeniem chipa. Zamiast tego włącz urządzenie na bieżącym poziomie blisko progu chipa, a następnie stopniowo zwiększaj prąd w małych rozmiarach zwiększać aż do osiągnięcia żądanego poziomu.

Zapewnienie jakości i Obsługa posprzedażna

● Okres gwarancji:

Bezpłatna naprawa lub wymiana wad niezwiązanych z działalnością człowieka w ciągu 1 rok od zakupu. Płatne usługi serwisowe dostępne po 1 roku.

● Wyłączenia z bezpłatnej gwarancji:

W okresie bezpłatnej gwarancji, bezpłatna naprawa lub wymiana zostaną dostarczone w przypadku usterek spowodowanych problemami z jakością produktu. Jednak Pudełko Optronics zastrzega sobie prawo do odmowy bezpłatnej naprawy w poniższych przypadkach przypadki w okresie gwarancyjnym:

(1) Uszkodzeń spowodowanych czynnikami naturalnymi (np. uderzenie pioruna, kurz) lub wpływy środowiska.

(2) Wadliwe działanie spowodowane niewłaściwą obsługą przez użytkownika.

(3) Oczywiste uszkodzenia fizyczne spowodowane błędem ludzkim.

(4) Nieautoryzowany demontaż, modyfikacja lub naprawa.

(5) Zmienione lub niekompletne etykiety gwarancyjne na obudowie.

(6) Uszkodzenie lub utrata podczas transportu.
