Szerokopasmowe źródło światła SLD ze sprzężeniem światłowodowym 840 nm

Przegląd produktu — szerokopasmowe źródło światła SLD ze sprzężeniem światłowodowym 840 nm

Box Optronics produkuje szerokopasmowe źródło światła SLD o długości fali 840 nm, wysokowydajny aktywny komponent optyczny oparty na wzmocnionej emisji spontanicznej (ASE) z półprzewodnikowej struktury wzmacniacza optycznego, zapewniający wysoką moc optyczną przy szerokim paśmie widmowym i niskiej spójności czasowej.

Zapewnia wyższą moc wyjściową niż diody LED, zachowując jednocześnie znacznie szersze spektrum niż diody laserowe, dzięki czemu nadaje się do zastosowań wymagających niskiej koherencji i wysokiej jasności.

Wyposażone w minimalną moc wyjściową 5 mW, typową szerokość pasma 3 dB 10 nm i doskonałą stabilność mocy (≤ ± 0,02 dB w krótkim okresie, ≤ ± 0,05 dB w długim okresie), to źródło SLD 840 nm jest zoptymalizowane pod kątem precyzyjnych systemów wykrywania i obrazowania światłowodowego. Urządzenie jest dostępne zarówno w formie kompaktowego modułu (70×90×18 mm) do integracji systemu, jak i w formie stołowej (195×220×120 mm) do zastosowań laboratoryjnych i testowych.

Wyposażone w standardzie w pigtaile światłowodowe o mocy 780 HP i złącza FC/APC, z opcjonalnym interfejsem komunikacyjnym RS485 do monitorowania i sterowania, to źródło światła SLD oferuje wszechstronność i niezawodność w szerokim zakresie zastosowań.

Najważniejsze cechy — Szerokopasmowe źródło światła SLD ze sprzężeniem światłowodowym 840 nm

● Wysoka moc wyjściowa: minimum 5 mW

● Szerokie pasmo widma: typowo 10 nm (-3dB)

● Niskie tętnienie widma dla czystego widma

● Profil widma Gaussa

● Doskonała stabilność mocy: ≤±0,02dB/15min krótkoterminowo

● Stabilność długoterminowa: ≤±0,05dB/8 godzin

● Wyjście ze sprzężeniem światłowodowym o mocy 780 KM

● Standardowe złącze FC/APC, dostępne są inne opcje

● Dwie obudowy: modułowa i laboratoryjna

● Interfejs komunikacyjny RS485 do monitorowania

● Porównanie tanich rozwiązań

● Szeroki zakres temperatur pracy: -5°C do +55°C

● Kompaktowa i solidna konstrukcja opakowania

● Opcjonalna wersja stołowa ze sterowaniem za pomocą ekranu dotykowego

Typowe zastosowania — szerokopasmowe źródło światła SLD ze sprzężeniem światłowodowym 840 nm

● Żyroskopy światłowodowe (FOG)

● Systemy optycznej tomografii koherentnej (OCT).

● Obrazowanie medyczne i optyka biomedyczna

● Systemy detekcji światłowodowej

● Interferometria światła białego

● Testowanie i charakterystyka komponentów optycznych

● Laboratoria badawczo-rozwojowe

● Reflektometria w dziedzinie koherencji optycznej (OCDR)

Dane techniczne — szerokopasmowe źródło światła SLD ze sprzężeniem światłowodowym 840 nm

Specyfikacje optyczne (T=25°C)

Specyfikacje mechaniczne i środowiskowe

Szczegóły produktu — Szerokopasmowe źródło światła SLD ze sprzężeniem światłowodowym 840 nm

Co to jest SLD?

Dioda superluminescencyjna (SLD) to półprzewodnikowe, szerokopasmowe źródło optyczne oparte na wzmocnionej emisji spontanicznej (ASE) o dużym wzmocnieniu optycznym w strukturze falowodu przypominającej diodę laserową, działające w warunkach tłumionego optycznego sprzężenia zwrotnego, aby zapobiec oscylacjom lasera.

W przeciwieństwie do diod laserowych, które opierają się na wnęce rezonansowej, SLD wykorzystują fasety o niskim współczynniku odbicia (pokryte powłoką AR) oraz ustawione pod kątem lub nachylone struktury falowodów, aby tłumić sprzężenie zwrotne wnęki, umożliwiając wysokie wzmocnienie optyczne przy jednoczesnym uniknięciu działania lasera.

Kluczowe cechy SLD:

• Znacznie wyższa moc wyjściowa i jasność niż w przypadku diod LED, przy jednoczesnym zachowaniu niskiej spójności czasowej

• Emisja szerokopasmowa z gładką obwiednią widmową ASE

• Bardzo niska spójność czasowa (krótka długość koherencji), idealna do zastosowań interferometrycznych, takich jak OCT

• Zazwyczaj konstrukcja falowodu o pojedynczym trybie poprzecznym umożliwiająca wydajne sprzęganie włókien jednomodowych

• Kształt widmowy zwykle projektowany jako quasi-gaussowski lub niestandardowe profile z płaskim wierzchołkiem, w zależności od projektu

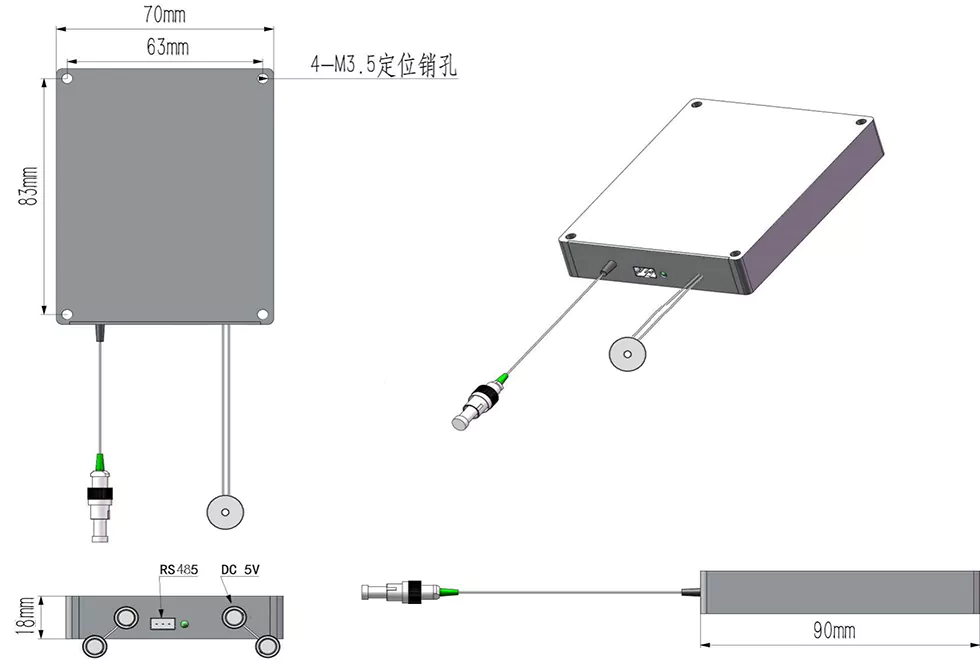

Wymiary opakowania

Szerokopasmowe źródło światła SLD 840 nm jest dostępne w dwóch konfiguracjach pakietów:

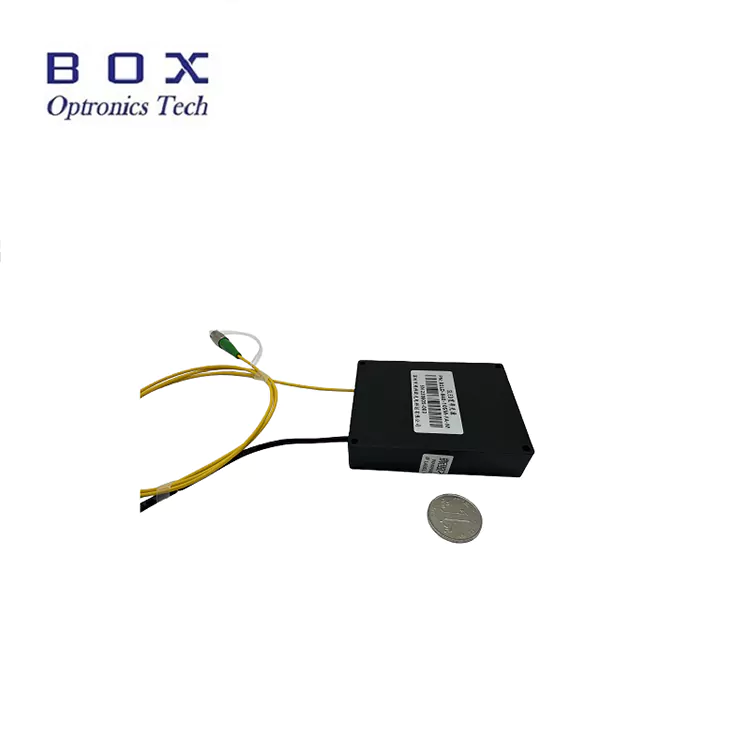

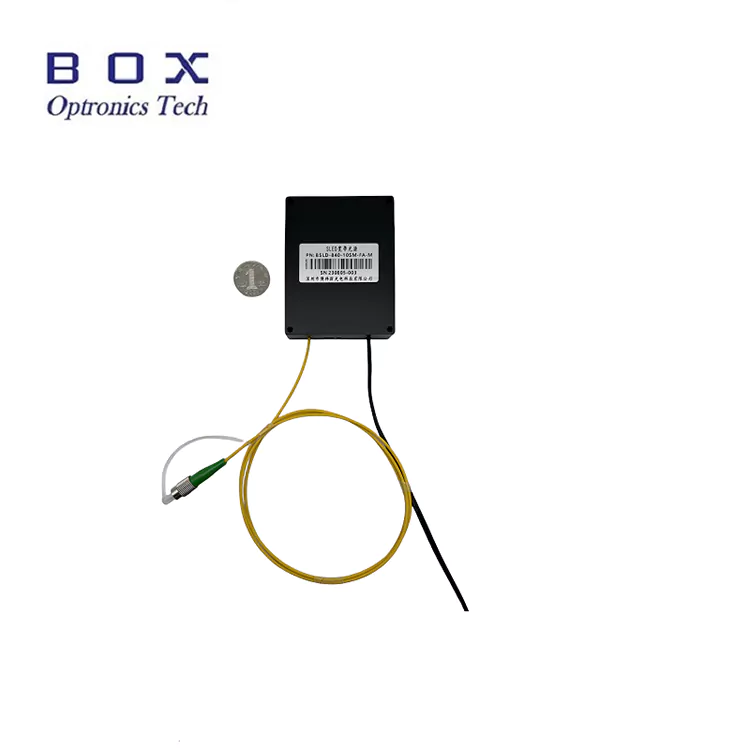

Wersja modułu (70×90×18mm):

• Kompaktowa, niskoprofilowa konstrukcja umożliwiająca integrację systemu

• 4 otwory montażowe M3,5 zapewniające bezpieczną instalację

• Wejście zasilania prądem stałym (5 V lub 12 V)

• Port komunikacyjny RS485 (żeński DB9)

• Wyjście typu pigtail światłowodowy ze złączem FC/APC

• Idealny do osadzania w instrumentach i systemach

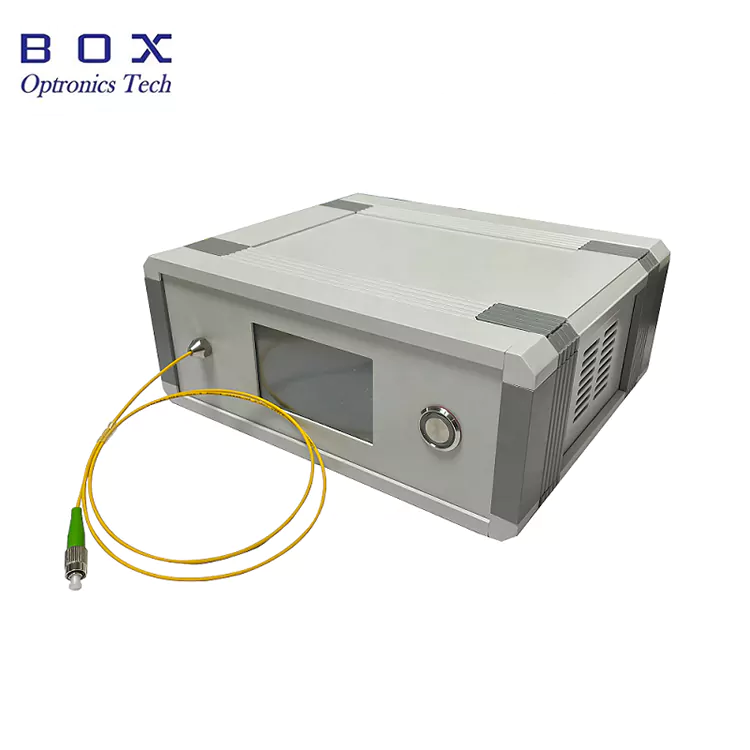

Wersja nablatowa (195×220×120mm):

• Obudowa stołowa do użytku laboratoryjnego

• Wbudowany ekran dotykowy do monitorowania stanu

• Wejście zasilania prądem przemiennym (uniwersalne 110–240 V)

• Port komunikacyjny RS485 (żeński DB9)

• Wyjście światłowodowe na panelu przednim

• Łatwy w obsłudze, działający na zasadzie plug-and-play

• Idealny do laboratoriów badawczo-rozwojowych i środowisk testowych

Kontrola i monitorowanie

Zarówno wersje modułowe, jak i stołowe obsługują interfejs komunikacyjny RS485 do monitorowania i sterowania. Wersja stołowa posiada dodatkowo wbudowany ekran dotykowy do obsługi lokalnej.

Dostępne parametry monitorowania i kontroli:

• Monitorowanie mocy wyjściowej

• Monitorowanie prądu napędu

• Monitorowanie temperatury

• Regulacja mocy (opcjonalnie)

• Oprogramowanie komputera hosta do sterowania komputerem (opcjonalnie)

Dlaczego warto wybrać Box Optronics?

• Ścisła kontrola jakości ze 100% testami przed wysyłką

• Konkurencyjne ceny i stabilna możliwość dostaw masowych

• Elastyczne opcje dostosowywania długości fali, mocy, przepustowości, światłowodu i złączy

• Pomoc techniczna i szybka reakcja 7×24 godziny

• Wysyłka globalna z dostawą ekspresową DHL, UPS i FedEx

• Dostępne zarówno wersje modułowe, jak i stołowe

• Opcjonalne oprogramowanie hosta do integracji systemu

• Niezawodne, długoterminowe dostawy ilości produkcyjnych

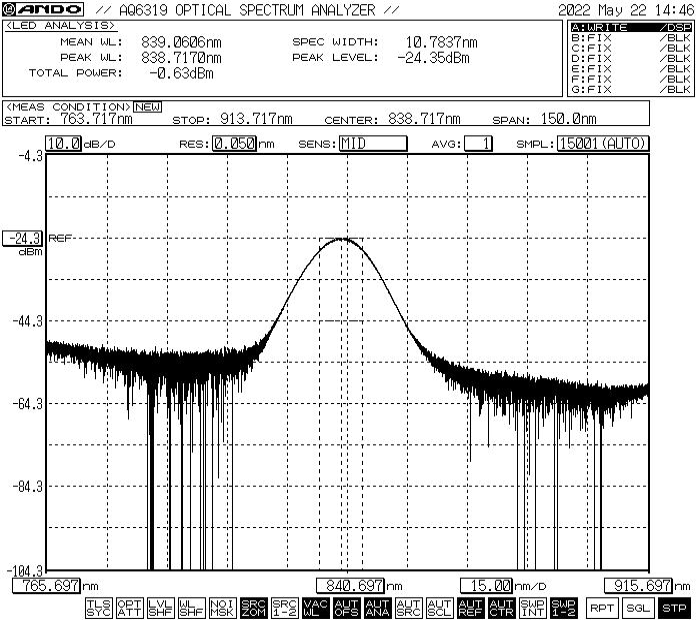

Wydajność widmowa — szerokopasmowe źródło światła SLD ze sprzężeniem światłowodowym 840 nm

Typowe widmo pokazuje długość fali w centrum około 840 nm i szerokość pasma około 10 nm -3 dB.

*Uwaga: pokazane widmo to typowe działanie. Rzeczywiste widmo może się nieznacznie różnić w zależności od urządzenia. Skontaktuj się z nami, aby uzyskać szczegółowe dane dotyczące widma lub niestandardowe wymagania dotyczące widma.

Informacje dotyczące zamawiania — szerokopasmowe źródło światła SLD ze sprzężeniem światłowodowym 840 nm

Nomenklatura modeli

BSLD - XXX - XX - XX - X - (X)

Przykład: BSLD - 840 - 51 - SM - M

Szerokopasmowe źródło światła SLD 840nm, moc wyjściowa 5mW, szerokość pasma 10nm, światłowód 780-HP, wersja modułowa, zasilanie 5VDC

Dostępne opcje dostosowywania

• Środkowa długość fali: standard 840 nm, inne długości fal dostępne na życzenie

• Moc wyjściowa: standardowo 5 mW, dostępne są opcje wyższej mocy

• Przepustowość widmowa: standard 10 nm, dostępne są inne opcje przepustowości

• Typ włókna: standard 780 HP, dostępne są inne włókna specjalistyczne

• Długość włókna: 0,5 m, 1 m, 1,5 m, 2 m (dostępne długości niestandardowe)

• Typ pigtaila: luźna tuba 900 μm, luźna tuba 3,0 mm

• Typ złącza: standardowe FC/APC, FC/UPC, SC/APC, LC/APC lub niestandardowe

• Typ pakietu: moduł lub pulpit

• Napięcie zasilania: 5VDC, 12VDC (moduł), 110-240VAC (stołowe)

• Izolator optyczny: dostępna opcja wbudowanego izolatora

• Interfejs komunikacyjny: standard RS485, dostępne są inne interfejsy

• Oprogramowanie komputera hosta: dostępne do monitorowania i sterowania

W przypadku wymagań niestandardowych prosimy o kontakt z naszym zespołem sprzedaży i podanie specyfikacji.

Arkusz danych i raport z testów

Każde szerokopasmowe źródło światła SLD 840 nm jest dostarczane z kompleksowym raportem z testów dokumentującym zmierzone parametry wydajności. Plik PDF z arkuszem danych zawiera szczegółowe specyfikacje, krzywe wydajności i rysunki wymiarowe.

• Indywidualny raport z testu dołączony do każdego urządzenia

• Identyfikowalny numer seryjny każdego urządzenia

Arkusz danych

Warunki wyceny i płatności

Warunki wyceny

• EXW (Ex Works): zalecane, jeśli masz konto DHL/UPS/FedEx. Wysyłamy za pomocą Twojego konta; nie pobieramy żadnych kosztów wysyłki.

• DAP (Dostawa na miejsce): Jeśli nie masz konta kurierskiego, możemy zorganizować wysyłkę z opłaconą z góry frachtem.

• Inne warunki: skontaktuj się z nami w celu omówienia.

Warunki płatności

• PayPal: szybka i bezpieczna płatność za próbki i małe zamówienia

• T/T (przelew bankowy): standardowa metoda płatności w przypadku normalnych zleceń produkcyjnych

• Alibaba Trade Assurance: bezpieczna ochrona zamówień w przypadku transakcji online z gwarancją kupującego

• Karta kredytowa: akceptowana za pośrednictwem PayPal, Alibaba

• Elastyczne warunki płatności: do negocjacji

Czas realizacji

• Produkcja standardowa: ~10-15 dni roboczych

• Konfiguracje niestandardowe: 15–20 dni roboczych

• Zamówienia hurtowe: prosimy o kontakt w celu uzyskania harmonogramu produkcji

• Wysyłka międzynarodowa: ~3-5 dni roboczych (DHL/UPS/FedEx express)

• Usługa przyspieszona: dostępna na żądanie

Uwagi dotyczące obsługi i obsługi

Obsługa włókien

• Unikaj ostrych zagięć i załamań, które mogą uszkodzić włókno

• Nie ciągnij ani nie skręcaj pigtaili światłowodowych

• Przed podłączeniem oczyść złącza światłowodowe, używając odpowiednich narzędzi czyszczących

• Zawsze używaj osłon przeciwpyłowych, gdy złącze nie jest używane

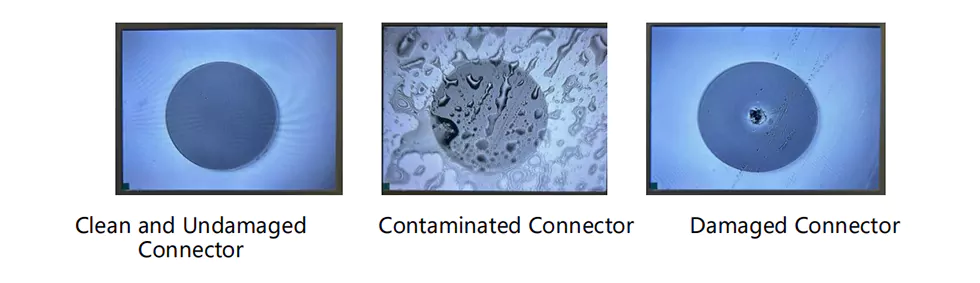

• Przed użyciem sprawdź powierzchnię końcową włókna pod kątem uszkodzeń

Względy dotyczące zasilania i obsługi

• Przed podłączeniem upewnij się, że napięcie zasilania jest prawidłowe

• Nie przekraczaj maksymalnego prądu ani mocy znamionowej napędu

• Użyj odpowiedniego radiatora do ciągłej pracy

• Wyłącz zasilanie przed podłączeniem/odłączeniem światłowodu

• Nie patrz bezpośrednio na wyjście światłowodu, gdy jest ono włączone
